1050 W „Chieftronic PowerPlay“: pigiausias „kiloplatininis“ PSU

Po gaubtu

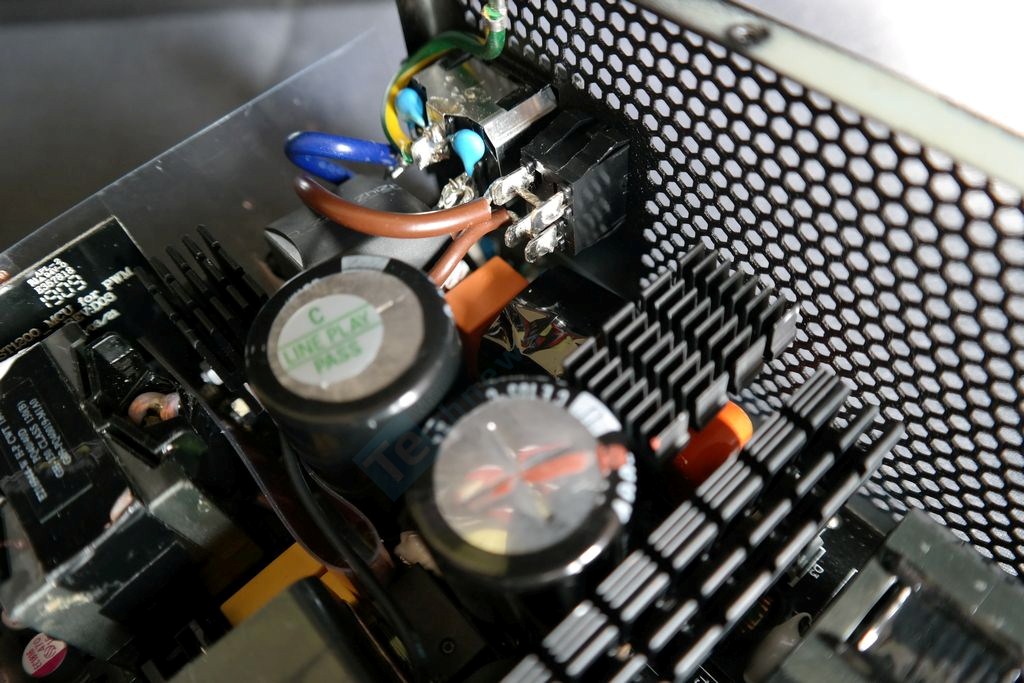

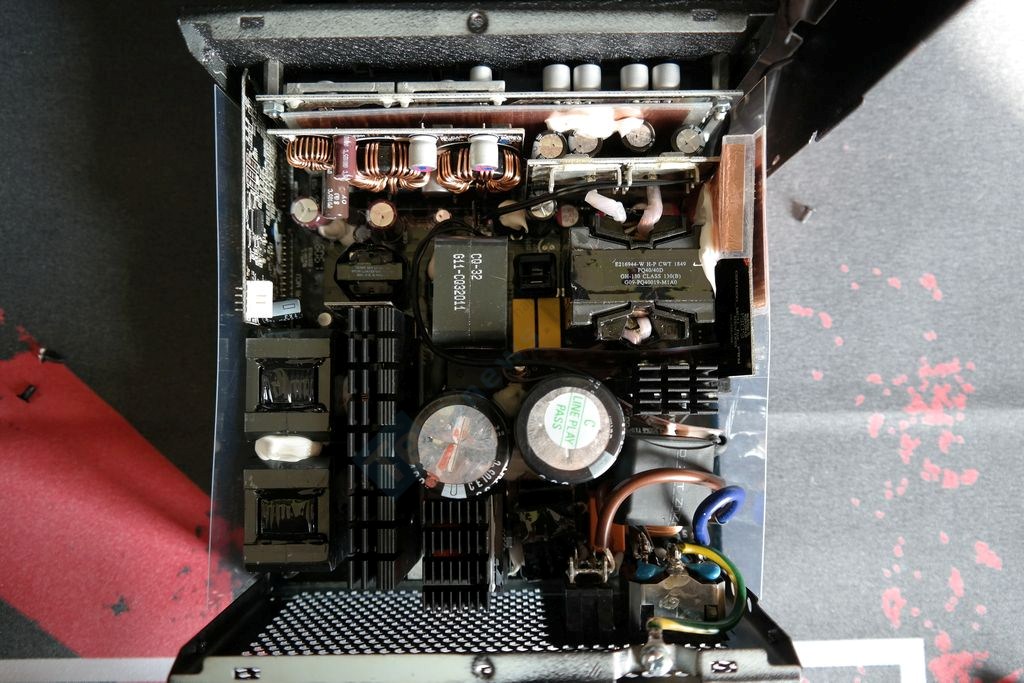

1050 W galios „PowerPlay“ maitinimo šaltinis irgi yra paremtas CWT platforma. Tiesa, platformos dizainas komponentų išdėstymo atžvilgiu yra visai kitoks. APFC zona įrengta visai šalia AC šakutės, o pagrindiniai kondensatoriai pastatyti tarp APFC MOSFET tranzistorius ir pirminius jungiklius aušinančių radiatorių. Šiai platformai būdinga pilno tilto su rezonansiniu konverteriu topologija ir sinchroninis išlyginimas antrinėje filtravimo zonoje panaudojant DC-DC konverterius.

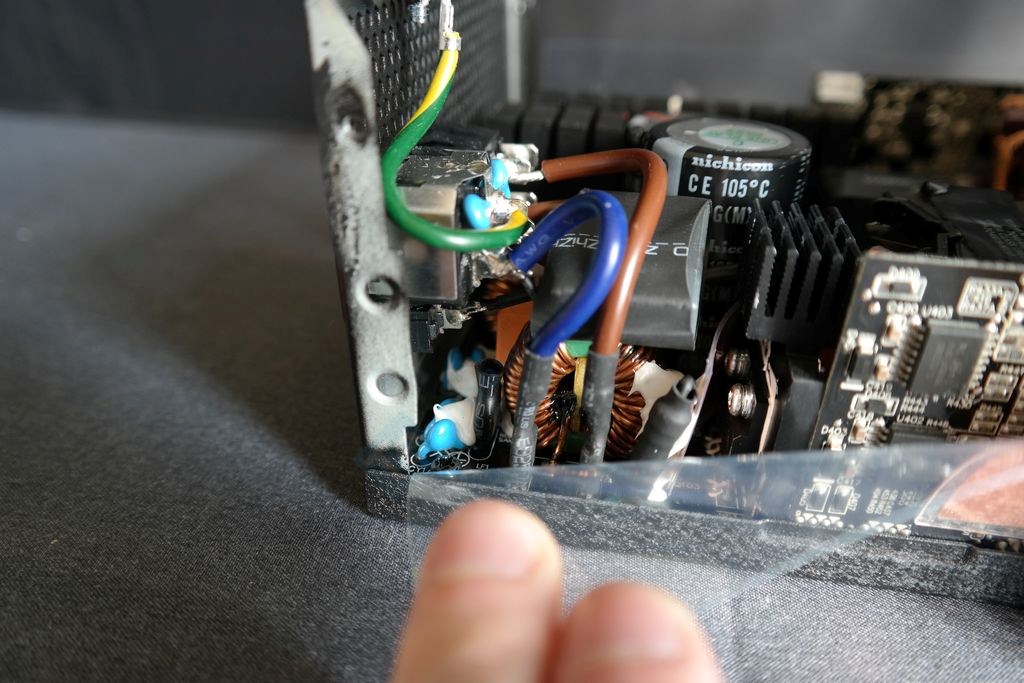

Laikinajame filtravime dalyvauja šeši Y ir du X kondensatoriai, taip pat dvi varinės ritės ir metalo oksido varistorius (MOV). Nuo per didelių momentinių srovių, atsirandančių kuomet maitinimo šaltinio įjungimo metu reikia įkrauti kondensatorius, saugo NTC termistorius ir jam priskirta elektromagnetinė rėlė, leidžianti termistoriui greičiau atvėsti. Atskirą radiatorių turintis diodų tiltelis yra dvigubas.

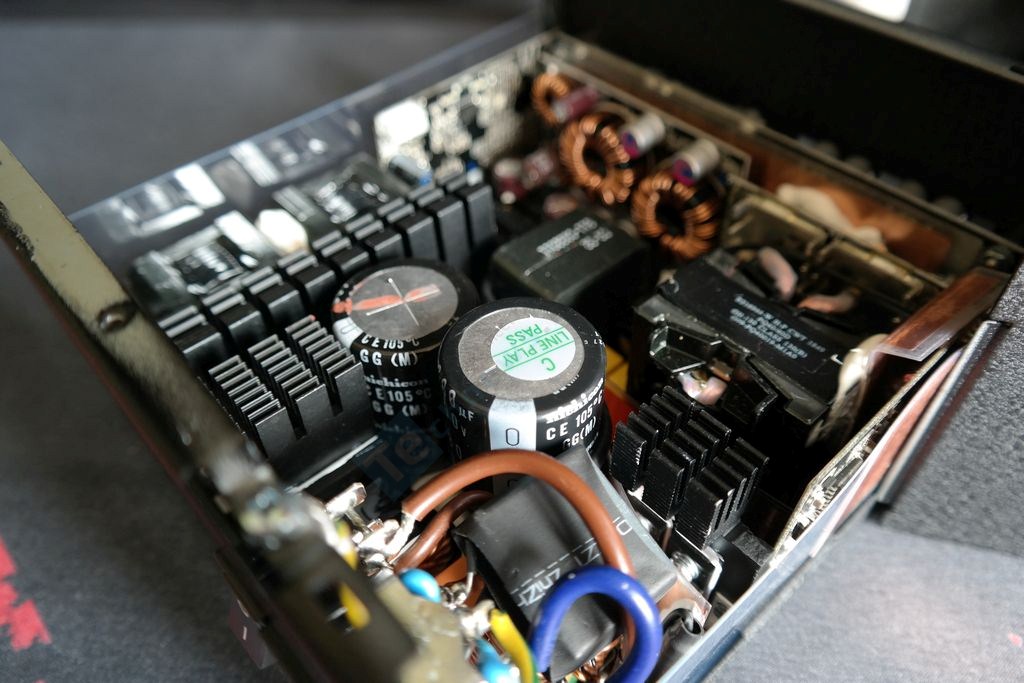

Pagrindiniai elektrolitiniai kondensatoriai pagaminti japonų kompanijos „Nichicon“. Jie pasižymi skirtinga talpa: vienas 560 UF, kitas 680 uF (400 V). GG serijos kondensatorių ilgaamžiškumas esant 105 °C karščiui siekia 2000 valandų.

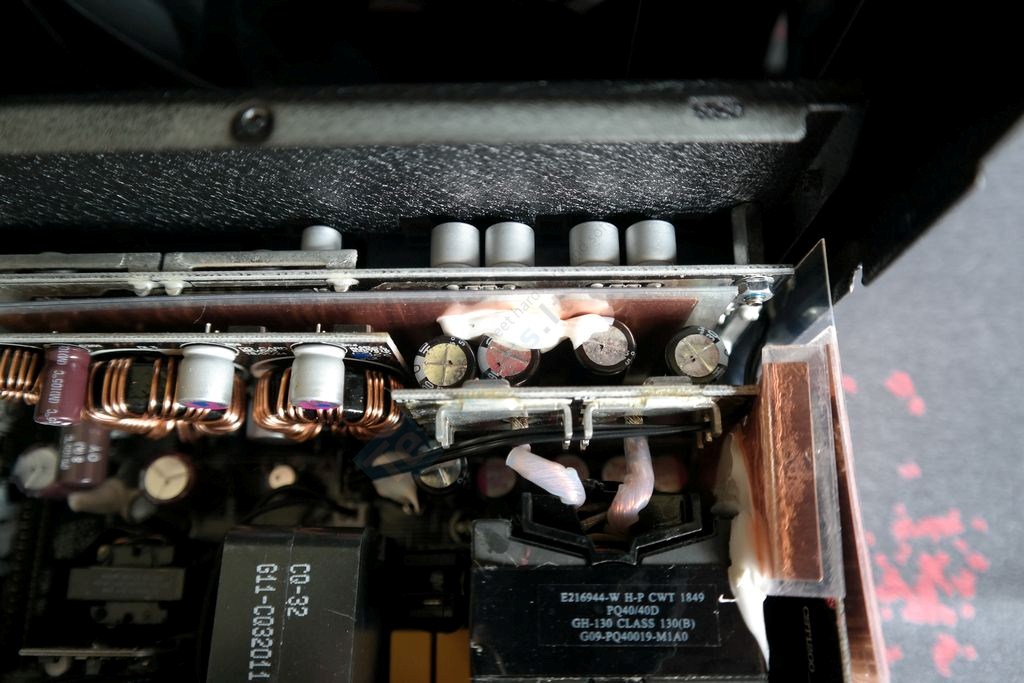

+12 V linijas generuojančių MOSFET tranzistorių aušinimui panaudotos aliumininės sijos, tačiau jos yra mažesnės už įprastas. 650 W galios 80+ Gold modelis visai neturėjo sijų ir aušinimas buvo patikėtas korpusui. Už vertikalios montažinės plokštelės matome eilę „Nichicon“ polimerinių kondensatorių, o žemiau aptikome kelis polimerinius „Su’scon“ kondensatorius. Priminsime, kad šis gamintojas priskiriamas Taivano kilmės gamintojams.

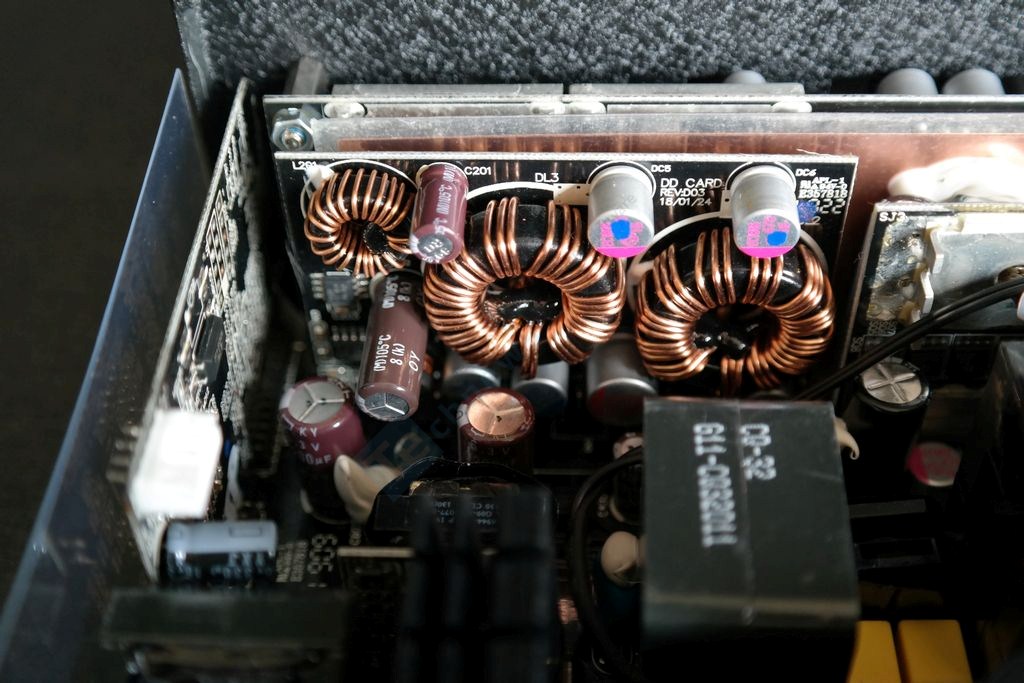

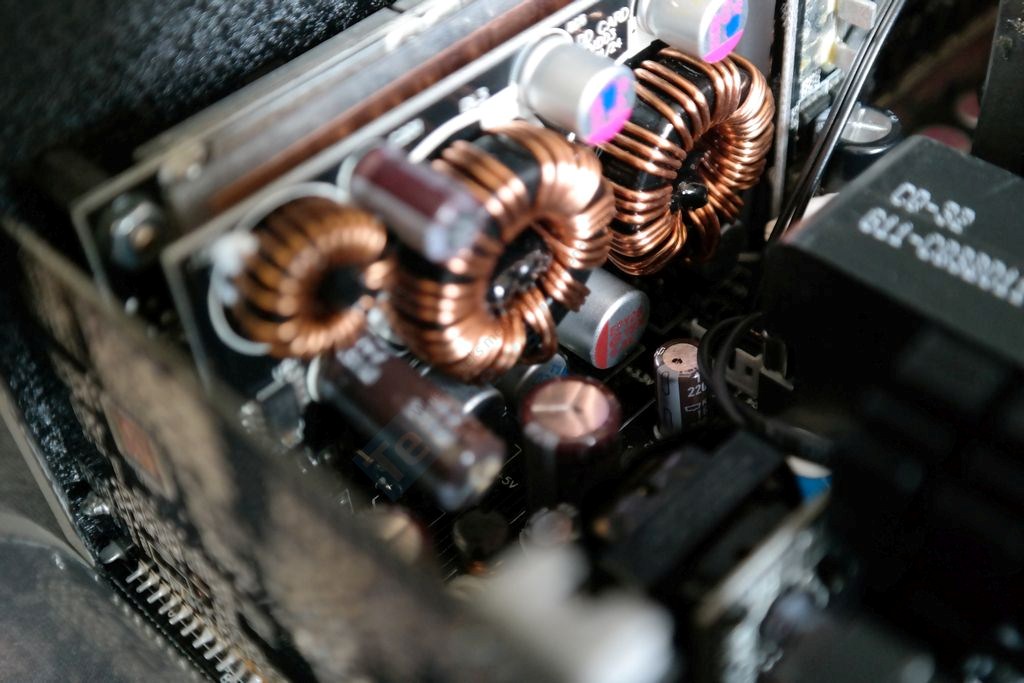

Ant ir aplink DC-DC konverterius aptinkame polimerinių ir elektrolitinių kondensatorių mišinį. Dalis polimerinių kondensatorių pagaminti tos pačios „Su’scon“, kita dalis APAQ. Tai dar vienas taivaniško kraujo gamintojas. Visi elektrolitiniai kondensatoriai turi 105 °C reitingą. Dalis priklauso „Nichicon“, kita dalis „Nippon Chemi-Con“. Tiesa, vieno ant DC-DC esančio kondensatoriaus identifikuoti nepavyko.

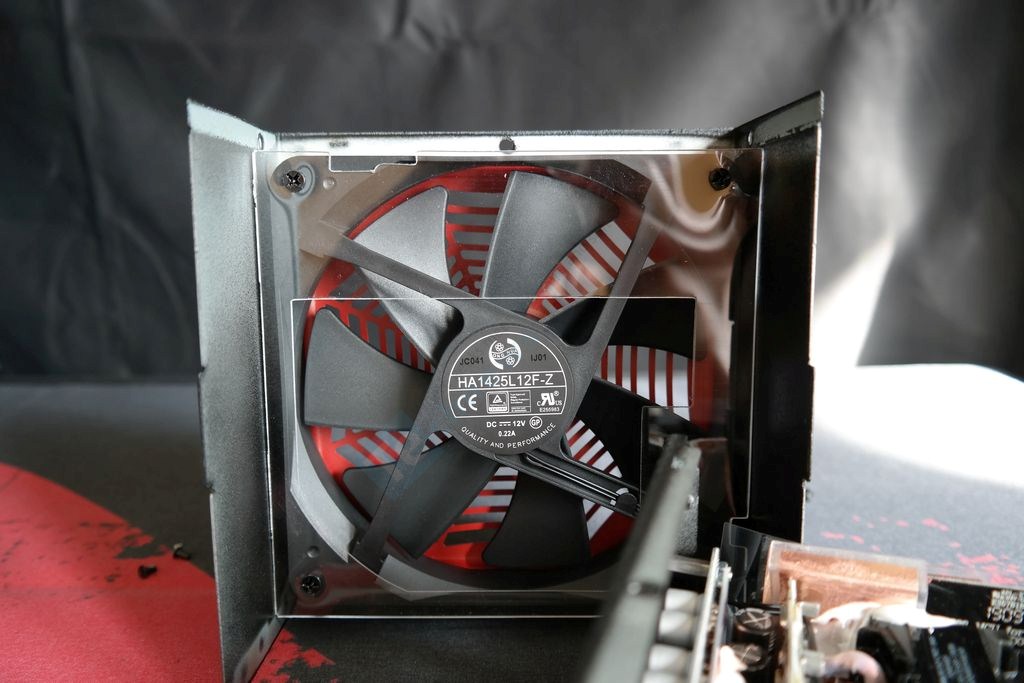

Maitinimo šaltinis naudoja 140 mm skersmens „Hong Hua“ ventiliatorių (HA1425L12F-Z), kuris turi modifikuotus slydimo guolius, dar žinomus kaip rifle guolius. Tai populiarus ir pakankamai geros reputacijos aušinimo įrenginys, kartu leidžiantis sumažinti galutinę maitinimo kainą. Ventiliatoriaus sukuriamo oro srauto tėkmė koreguojama su įmantrios formos plastiko lakštu.
