Pasivaikščiojimas po UEFI BIOS

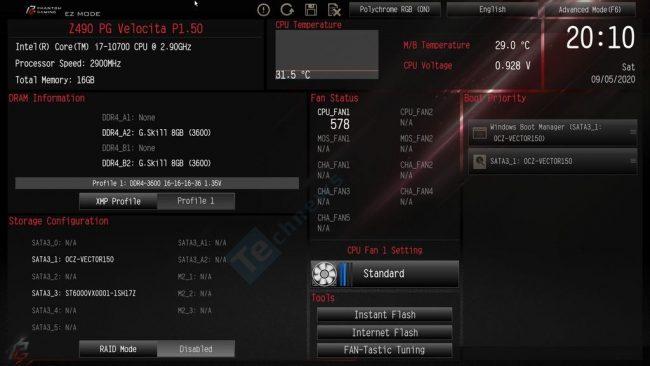

„ASRock“ pasirinko ne patį talpiausią 128 Mb (16 MB) talpos ROM modulį. Vartotojas iškart įkeliamas į supaprastintą EZ Mode nustatymų režimą, iš kur galima aktyvuoti XMP profilį, pasikeisti boot įrenginių seką, CPU_FAN kanalo sūkių profilį ir pan, anuliuoti BIOS nustatymus į pradinius, įjungti/išjungti RGB pašvietimą ir pan. Papildomai suteikiama informacija apie įrašytą UEFI BIOS versiją, realiu metu rodoma CPU temperatūra su įtampa bei ventiliatorių sūkiai. Greituoju būdu leidžiama išsikviesti BIOS atnaujinimo (Instant Flash) ir ventiliatorių valdymo (FAN-Tastic Tuning) įrankius.

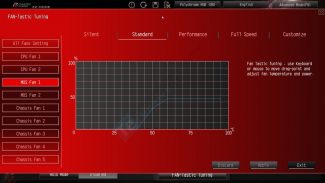

FAN-Tastic Tuning yra pagrindinis ventiliatorių valdymo įrankis. Visiems CPU_FAN ir CHA_FAN kanalams priskirta po keturis termo taškus, kurie slankiojami santykiu 1 °C : 1 % su galimybe susikurti Zero RPM zoną. VRM ventiliatoriams konfigūruoti yra skirta vienu termo tašku daugiau. Gamykliškai sūkių kreivės yra identiškos tiek dviem mažesnio skersmens, tiek vienam didesniam ventiliatoriams, nors kanalai yra du (MOS 1 ir MOS 2). Remiantis kreive, visi trys ventiliatoriai turėtų startuoti VRM grandinei viršijus 45 °C. Slenkstis nustatytas labai žemai.

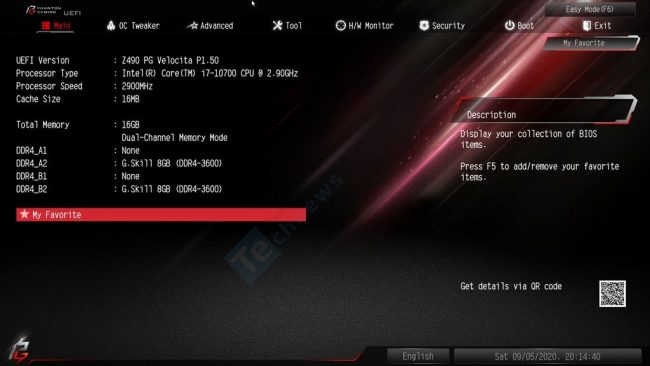

Main sekcijoje dar kartą pateikiama pagrindinė informacija, iš čia galima patekti į asmeniškai dažniausiai lankomų/svarbiausių nustatymų skiltį.

OC Tweaker matome „ASRock“ motininėms plokštėms tipišką nustatymų išdėstymą, kai CPU, DRAM ir įtampos nustatymai yra patalpinti atskirose papkėse. Žemiau išdėstyti dešimt profilių išsaugoti susikonfigūruotą BIOS’ą.

Tarp CPU nustatymų ieškojome su turbo boost valdymu susijusio nustatymo, kuris įjungtų/išjungtų „Intel“ rekomenduojamas gaires keičiant galios limitų parametrus, tačiau tokio rasti nepavyko. Boot Performance Mode nėra tas nustatymas. Dar įdomiau, kad neradome galimybės keisti i7-10700 dažnį. „ASRock“, kaip ir „Aorus“ pagrindinė plokštė, BIOS aplinkoje neatskleidžia CPU galios limitų verčių.

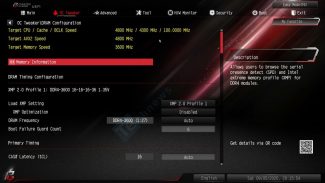

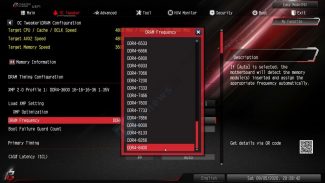

Operatyviajai atminčiai paruoštų papildomų profilių „ASRock“ neduoda, todėl visa automatika pasibaigia kartu su XMP 2.0 profiliu. Tarp naudingesnių nustatymų yra leidžiantis nusistatyti maksimalų užsikrovimų skaičių iki kol bus atstatyti gamykliniai BIOS parametrai.

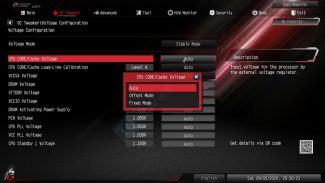

vCore įtampą leidžiama valdyti fixed arba offset metodais. Įtampa keičiama 0,005 žingsneliais. Offset langas nuo -100 iki +300 mV. Integruotas penkių lygių LLC mechanizmas.

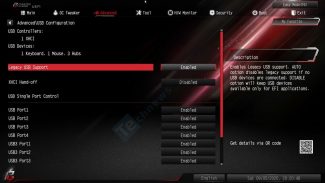

Advanced sekcijoje išdėstyti priėjimai prie skirtingų prievadų, kaip mikroschemų rinkinys, USB ar Thunderbolt. CPU Configuration skiltyje randame galimybę įjungti/išjungti HT, pasirinkti aktyvių branduolių skaičių ir reguliuoti C energijos fazes.

Be galimybės atnaujinti BIOS, išvalyti SSD ar susikurti RAID masyvą, iš įrankių skilties taip pat galima valdyti RGB pašvietimą. Valdymas yra pilnavertis, apimantis visas zonas ir (A)RGB galvutes su galimybe pritaikyti paruoštus efektus. Viskas vyksta on the fly būdu, todėl pokyčiams įsigalėti nėra reikalingas sistemos perkrovimas.

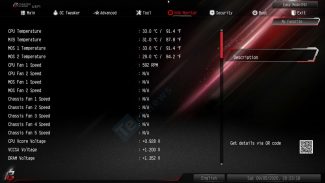

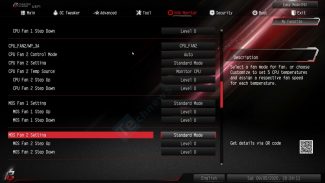

H/W Monitor skiltyje randame ne vieną, bet du (MOS 1 ir MOS 2) VRM grandinės temperatūrą rodančius sensorius. Į keičiamus apsukų profilius kanalai reaguoja iškart, skirtingai nei FAN-Tastic įrankyje. Pokyčiams įvykdyti vis dar reikalingas sistemos perkrovimas.
