„ASUS ROG Crosshair VIII Hero [WiFi]“: ar DDR4 atmintis „Ryzen“ procesoriui gali būti per greita?

Kuo skiriasi Hero Wi-Fi ir Formula VRM grandinės?

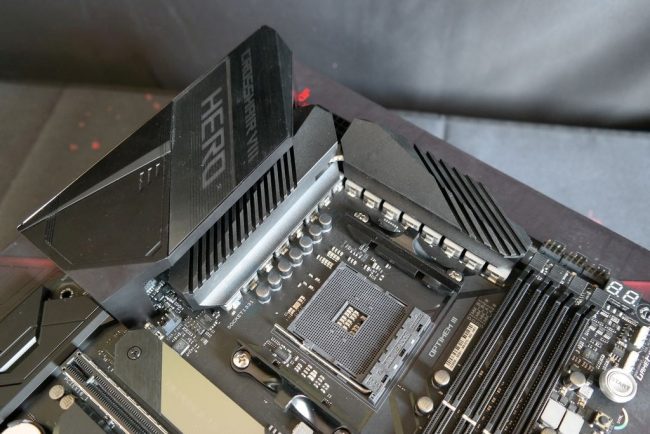

Skirtingai nei Formula, „Hero [WiFi]“ VRM grandinė aušinama ne „EKWB CrossChill EK III“ vandens bloku, o įprastu dviejų dalių radiatoriumi, kuris yra sujungtas šilumos vamzdeliu. Kaip įprasta ASUS, kompanija neišradinėja įmantraus dizaino, tiesiog įstrižai įpjauna radiatorių taip padidinant efektyvų paviršiaus plotą. Dalis radiatoriaus yra pridengta plastmasiniu gaubtu, tačiau aušinimo efektyvumui tai didelės įtakos nedaro.

Bendras radiatoriaus svoris siekia beveik 240 gramų – įprasti skaičiai tokio kalibro ROG pagrindinei plokštei. Šiluma termo juostelių pagalba pernešama ne vien nuo galios blokų, bet ir nuo 60 A induktorių.

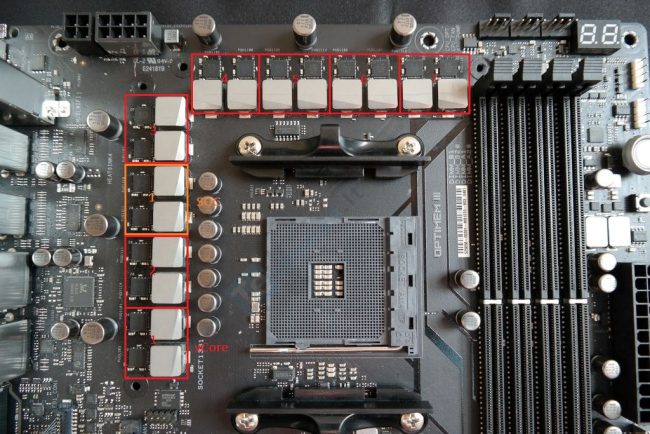

„Hero [WiFi]“ pagrindinėje plokštėje taip pat yra integruota Twin 8 tipo VRM grandinė – panaudotos masyvios fazės, turinčios dvigubus galios komponentus. Ši mada į ASUS pagrindines plokštes atėjo su Z390 serija. Lyginant su tradicine 8 fazių VRM grandine, kurioje panaudoti dubliuotojai, tokia grandinė išėjime turės intensyvesnius bangavimus, taip pat didesnį stresą gaus įėjimo filtravimo mazgas dėl didesnių susidarančių spyglių įsijungiant galios blokams. Šiek tiek nukenčia ir bendras grandinės efektyvumas, tačiau nesant dubliuotojų PWM valdiklis greičiau reaguoja į CPU energetinius poreikius, todėl gaunamas daug geresnis trumpalaiko atsako rodiklis (transcient response), PWM valdiklis tiesiog greičiau stabilizuoja reikiamą įtampą.

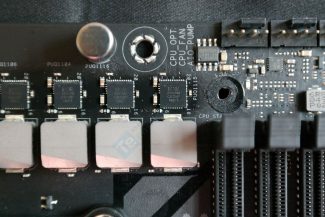

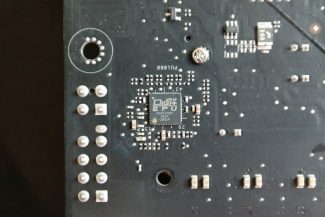

„Hero [WiFi]“ VRM grandinės sandara vienas prie vieno su „Formula“. Panaudotas „Intersil IR35201“ PWM valdiklis, kurį ASUS pervadino į ASP1405I. Jis geba palaikyti 8 PWM kanalus. Valdiklis čia veikia 7+1 fazių režimu: septynios fazės tenka vCore, ir viena SOC mazgui, kuris atsakingas už integruotą grafiką bei atminties valdiklį. Galios blokais pasirinkti IR3555M tranzistoriai. Tai laiko patikrinti, labai gerą reputaciją užsitikrinę „Intersil“ tranzistoriai, kurių kiekvieno maksimalus stipris siekia po 60 A. Grandinės efektyvumas maksimaliai paspartinus 8-ių branduolių „Ryzen 7 3700X“, kuris reikalaus ~100 A srovės, sieks ~12 W. Prie tokių sąlygų grandinė nėra pati efektyviausia, kadangi tiesiog turi per didelį fazių skaičių. Pikinis efektyvumas netgi nebūtų pasiektas su 200 A reikalaujančiu „Ryzen 9 3950X“, kai šilumos nuostolis siektų ~20 W. Ši grandinė didžiausią efektyvumą turės prie ~240 A. „Nichicon“ 10K reitingo kondensatoriai atlieka bangavimų slopinimo ir buferio funkcijas. Ilgaamžesnių (12K) kondensatorių ASUS nemontuoja – jų iš esmės ir nereikia, nes prie gerokai žemesnių nei 125 °C temperatūrų tarnavimo laikas gerokai išauga virš 10 000 valandų.
