„ASUS ROG Thor“: kai PSU svoris pagaliau virsta tyla

Žvilgsnis iš arčiau

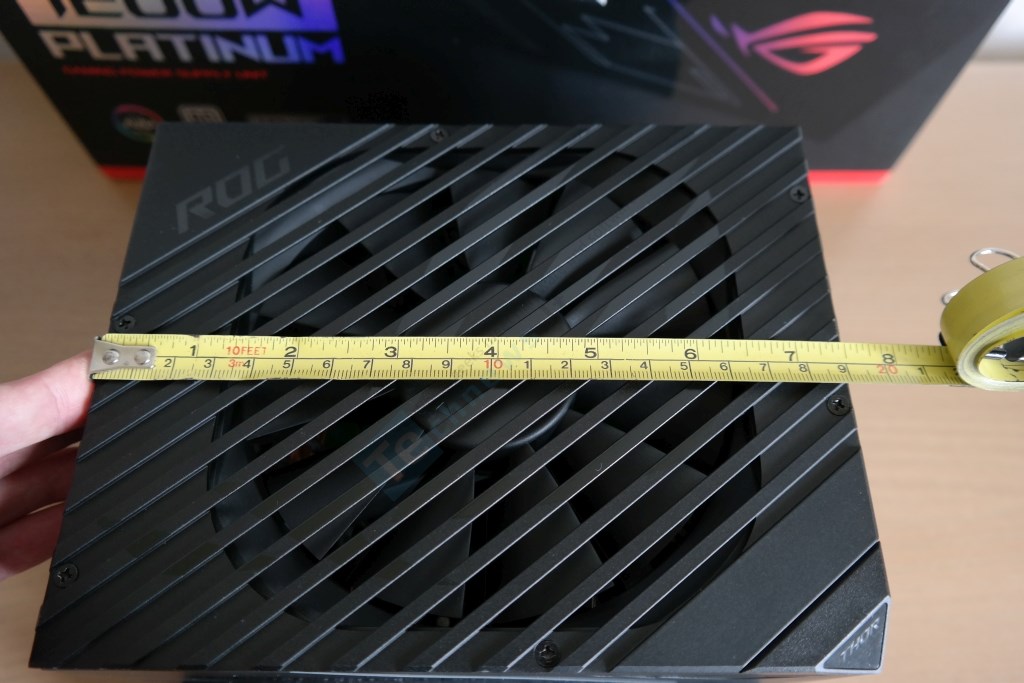

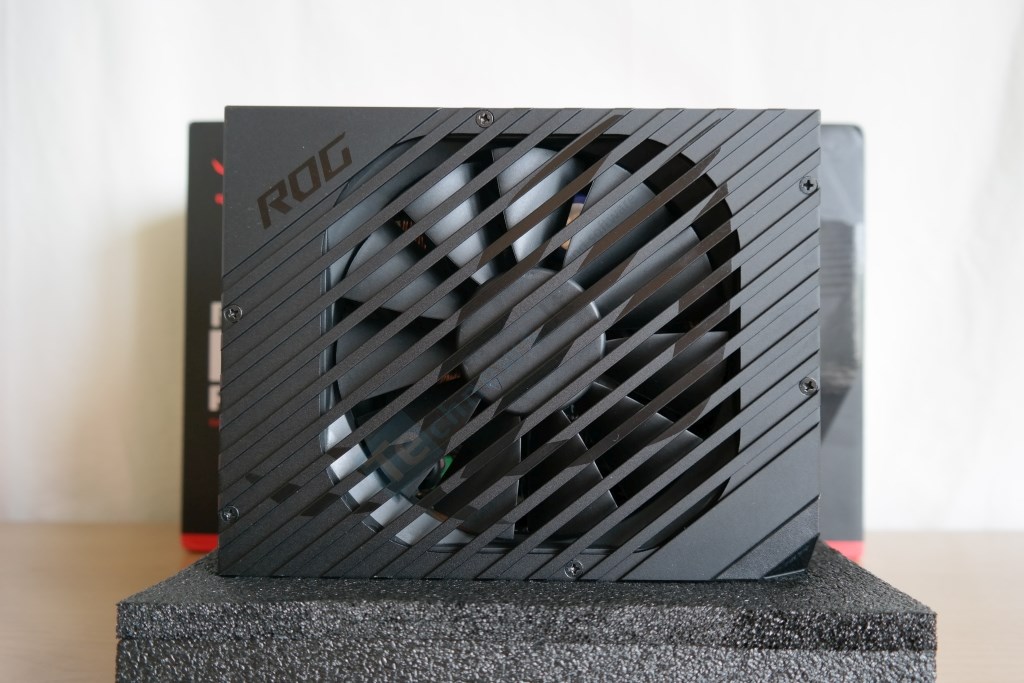

Maitinimo šaltinio ventiliatorių dengia grotelės, kurias dėl agresyvaus dizaino galbūt net galima pavadinti grotomis. Tie, kas mano, kad ši detalė pagaminta iš plastiko – klysta. Likome nustebinti, kai įsitikinome, kad grotelės yra metalinės. 140 mm skersmens ventiliatorius nėra patalpintas korpuso centre, jis šiek tiek labiau patrauktas link prijungiamų kabelių sienelės.

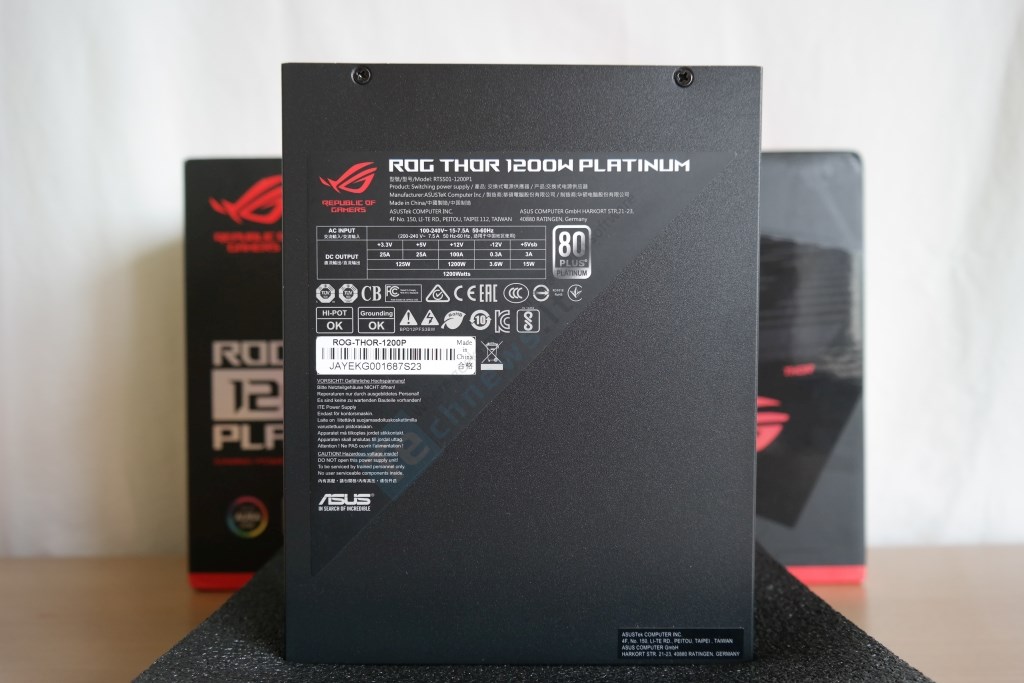

Korpuso gylis siekia 190 mm – pakankamai kompaktiška atsižvelgiant į maitinimo šaltinio 1200 W galią. Specifikacijų lipdukas (neišeina nepastebėt, jog jis kiek nestandartinės formos) yra patalpintas ant priešingos korpuso pusės.

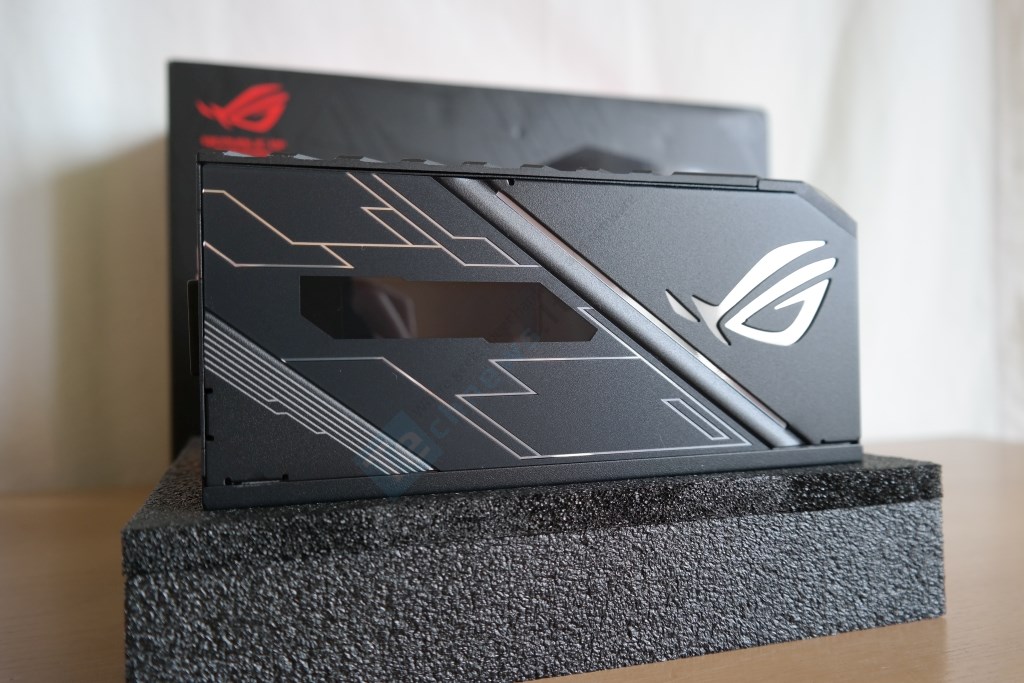

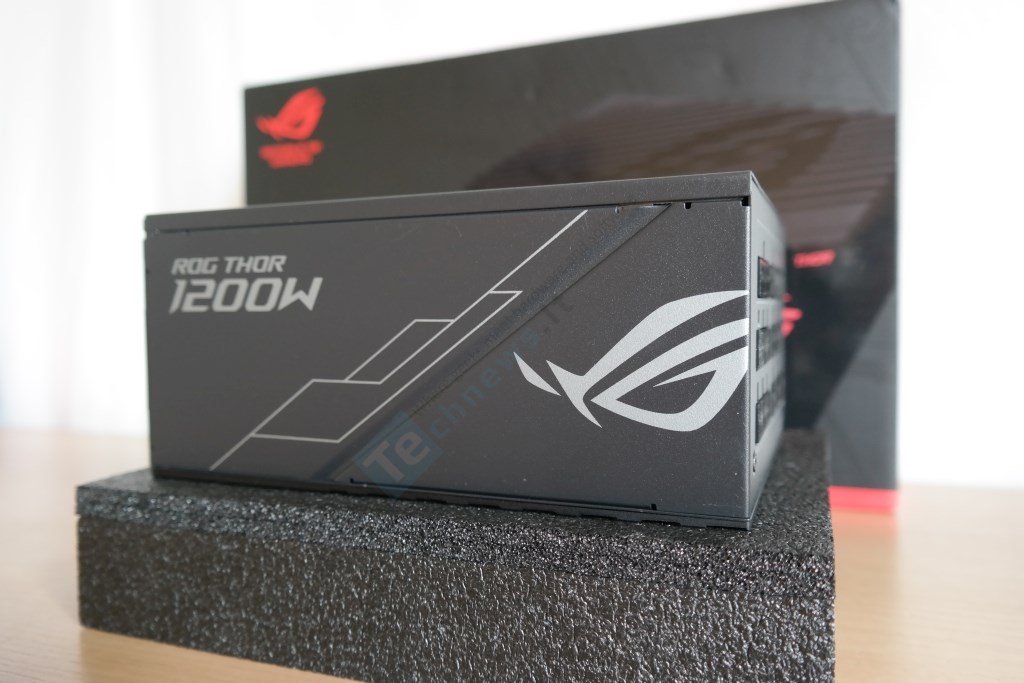

Kairėje korpuso pusėje (jeigu žiūrėsime į jungčių panelę) ASUS sumontavo LED ekranėlį, kuris realiu laiku rodo iš tinklo paimamos energijos kiekį. Dešiniau turime ROG akį, kuri yra iliuminuota RGB pašvietimu. Priešingoje korpuso pusėje šiek tiek mažiau „Tron“ tematikos, o RGB efektus palaikanti ROG akis pakeista į paprastesnę, „nupieštą“.

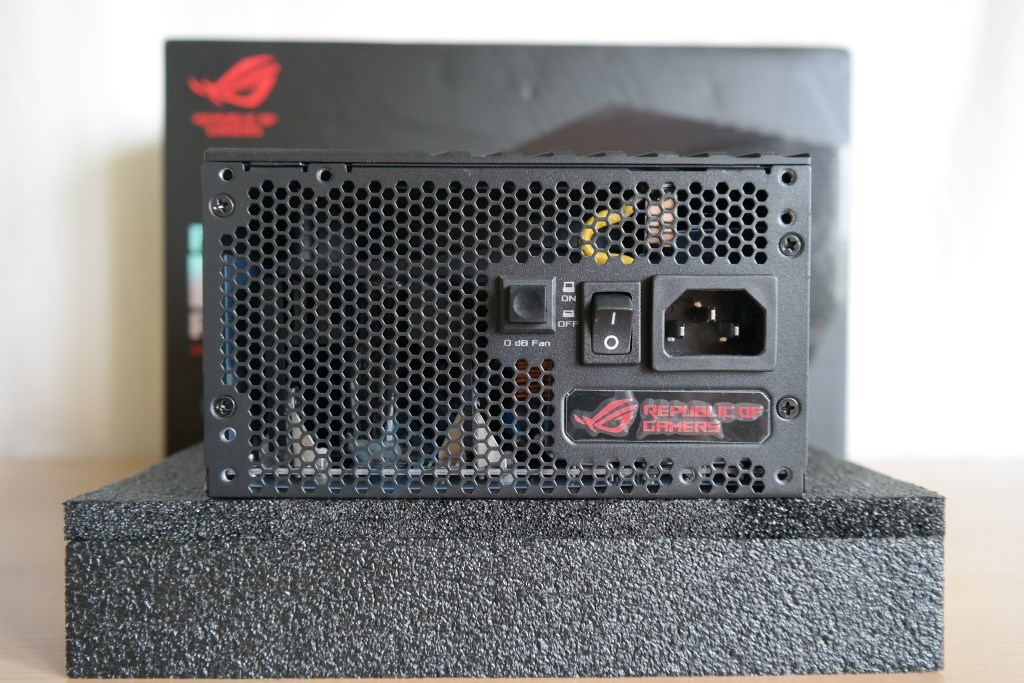

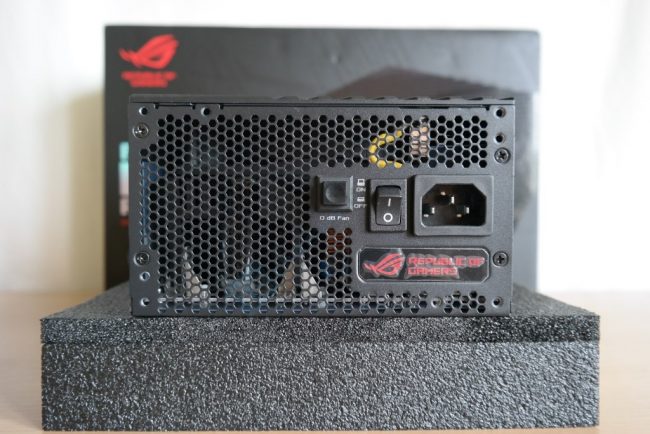

Šiluma iš maitinimo bloko šalinama pro standartines korio formos angas. Greta srovės įjungimo/išjungimo mygtuko matome dar vieną mygtuką, kuris leidžia įjungti arba išjungti ventiliatoriaus 0 db režimą. Tikrai ne visi „Seasonic“ maitinimo šaltiniai turi mini instrukciją, nurodančią kurioje padėtyje (nuspaustoje ar ne) turi būti šis mygtukas norint, kad ventiliatorius nesisuktų esant nedidelei PSU apkrovai. Visai pravarti detalė.

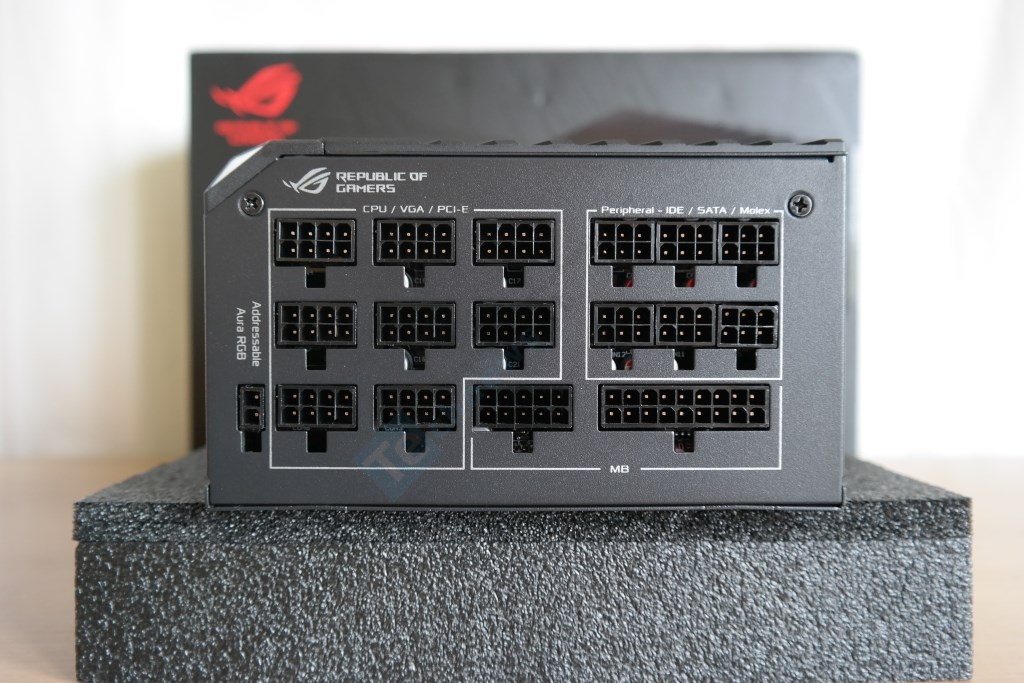

Kabelių prijungimo panelė yra pilnut plinutėlė lizdų. Ji suskirstyta į tris zonas: zona ATX24V kabeliui, zona EPS12V ir PCIe kabeliams bei trečioji zona periferiją maitinantiems kabeliams. Vienu metu įmanoma prijungti visus turimus EPS12V ir PCIe kabelius ir, jeigu gerai suskaičiavome, lieka vienas nepanaudotas lizdas sujungus visus turimus periferijai skirtus kabelius. Atsitiktinai prijungti kabelius ne į jiems skirtas vietas nepavyks, nes EPS12V/PCIe lizdai sudaryti iš 8-pin, o SATA/Molex iš 6-pin. Šiai panelei neturime jokių skundų.

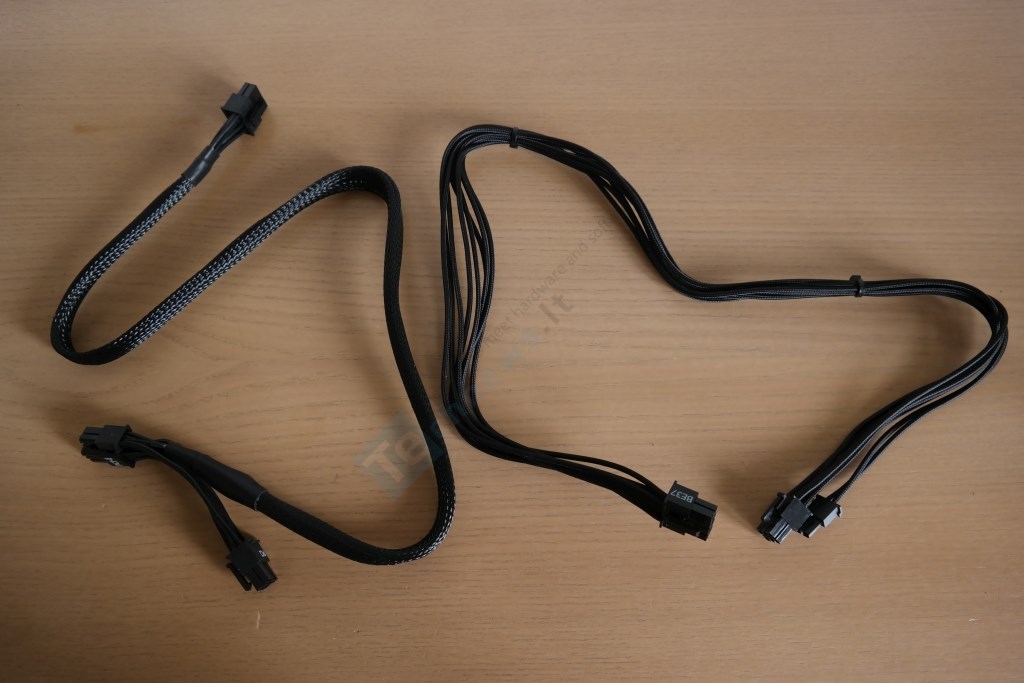

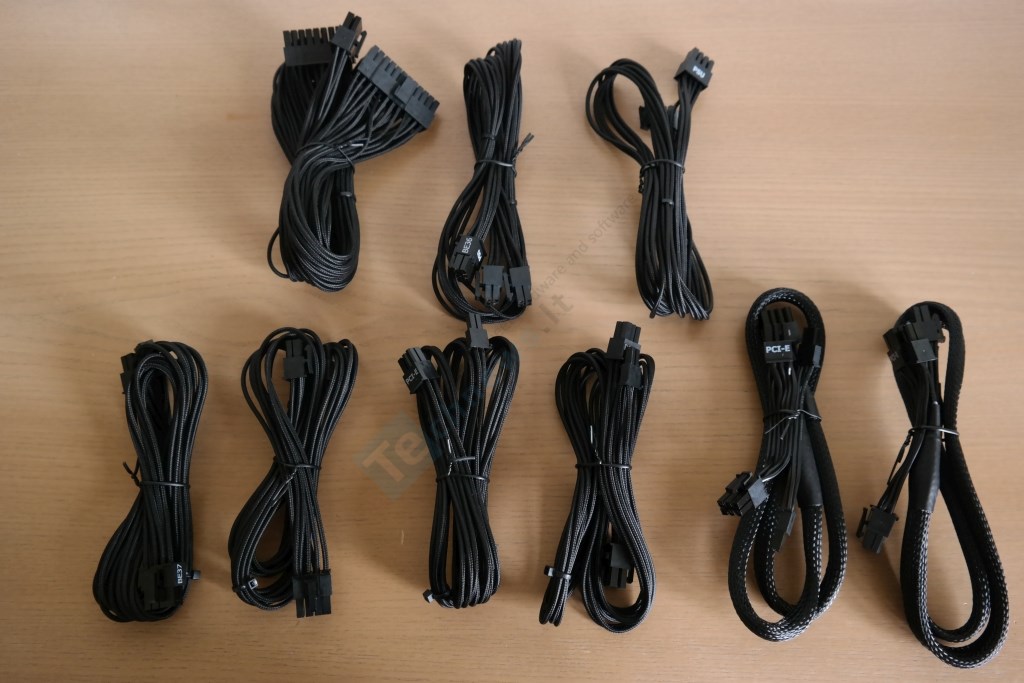

Pažiūrėkime į prijungiamus kabelius – jų 1200 W galios maitinimo šaltinis stokoti neturėtų. Ne visi pagrindiniai kabeliai yra įvilkti į individualias rankoves. ASUS prideda dviejų tipų PCIe kabelius, kurie ne tik skiriasi apipavidalinimu, bet ir turimu jungčių skaičiumi. Kiekvienas individualiai sleavint’as PCIe kabelis (jų 4) turi po vieną 6+2 jungtį, kai į paprastas rankoves įvilktas kabelis (jų 2) turi dvi 6+2 jungtis. Kas vienija šiuos kabelius – tai panaudotų gijų storis, siekiantis 18 AWG. Idealiu atveju norėtume matyti storesnius 16 AWG laidus. Paprastose įmautėse esantys PCIe kabeliai šiek tiek „plaukioja“ – atlikto darbo kokybė nėra aukščiausia. Atstumas iki pirmosios PCIe jungties yra daugiau nei pakankamas, 680 mm. „ROG Thor“ iš viso turi 8x PCIe 6+2 jungtis, kas tokios galios maitinimo šaltiniui yra standartas. Nei viename iš pagrindinių kabelių nėra vidinių kondensatorių.

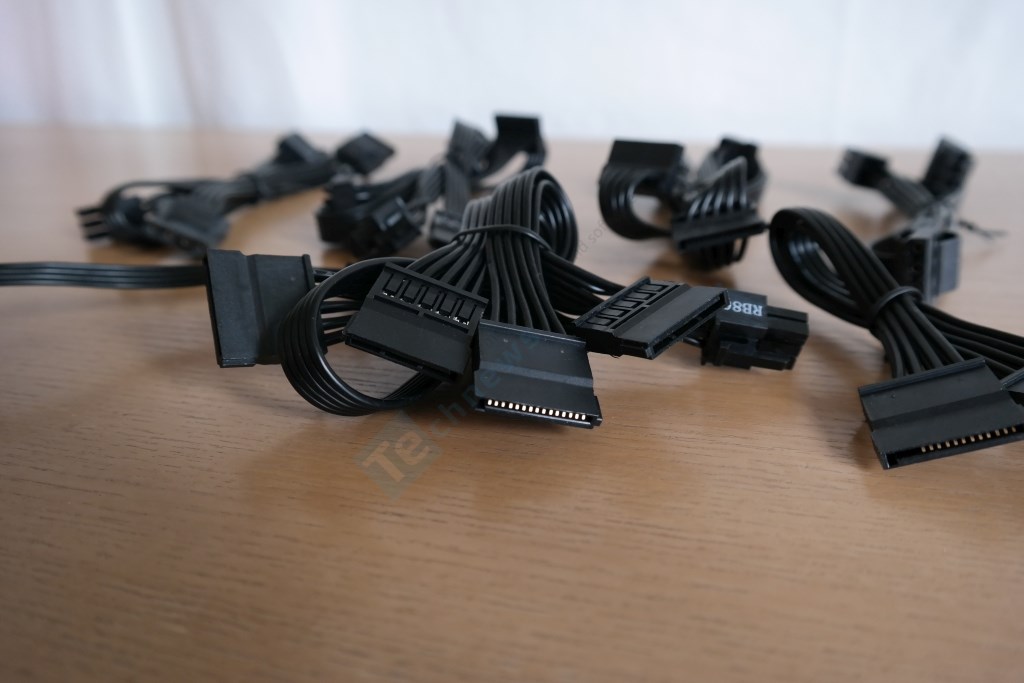

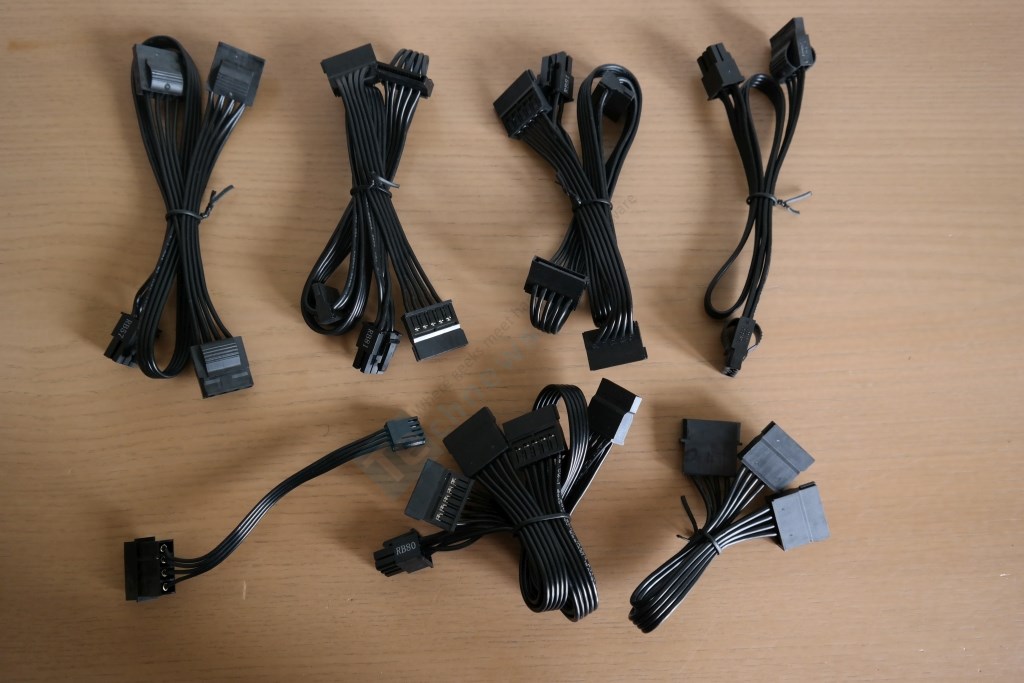

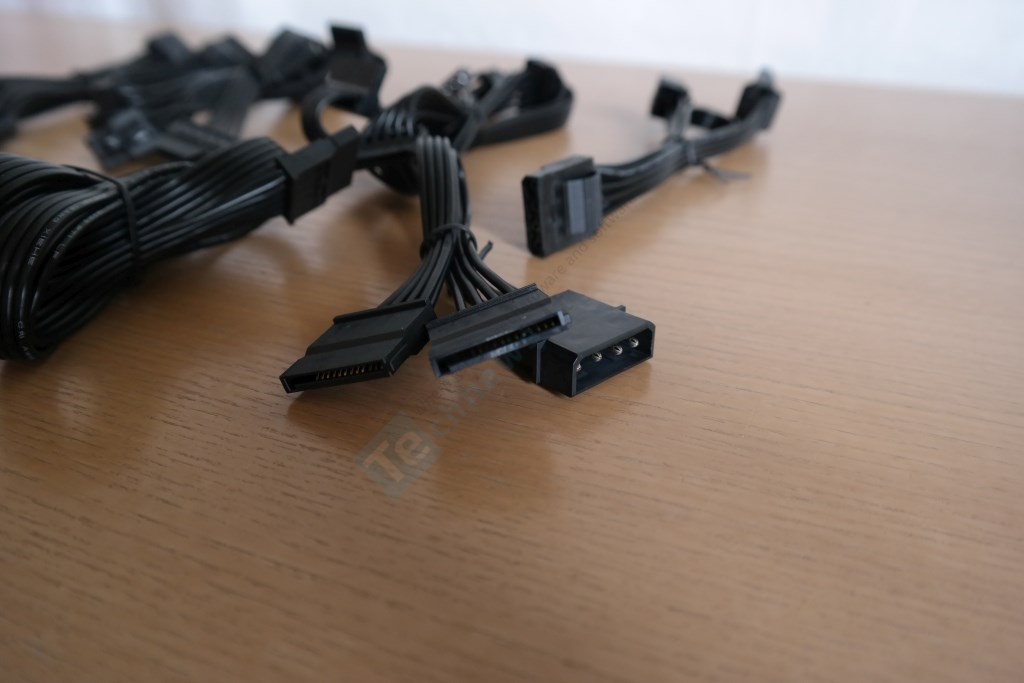

Periferijai skirti kabeliai yra steath tipo. ASUS nusprendė nenaudoti individualių rankovių. Komplektacijoje nėra kombinuotų SATA + molex kabelių, tačiau ASUS priėmė įdomų sprendimą pasiūlydama iš dviejų SATA jungčių sudarytą kabelį, kuris jungiamas prie molex. Šis SATA kabelis dėl jungimo ypatumų naudojant molex neturi 3.3 V linijos. Dviejų tipų SATA kabeliai tarpusavy skiriasi ilgiu, o taip pat atstumu tarp jungčių (150 mm arba 115 mm). Pateikiama tiek tiesių, tiek kampinių SATA jungčių, todėl vartotojas turėtų surasti sau geriausią variantą. FDD jungtis esti atkabinta ir jos korpuse papildomai slėpti nereikės.

Kabelio konfigūracija	Skaičius	Jungčių skaičius	Storis	Kondensatoriai
ATX 24 pin (610 mm)	1	1	18-20 AWG	–
EPS12V 4+4 pin (650 mm)	2	2	18 AWG	–
PCIe 6+2 pin (680 mm)	4	4	18 AWG	–
PCIe 6+2 pin (680+70 mm)	2	4	18 AWG	–
SATA (350 mm + 150 mm + 150 mm + 150 mm)	1	4	18 AWG	–
SATA (400 mm + 115 mm + 115 mm + 115 mm)	2	8	18 AWG	–
Molex (450 mm + 120 mm + 120 mm)	1	3	18 AWG	–
Molex (350 mm + 120 mm)	1	2	18 AWG	–
Molex į 2x SATA (150 mm)	1	2	18 AWG	–
FDD (+105 mm)	1	1	22 AWG	–

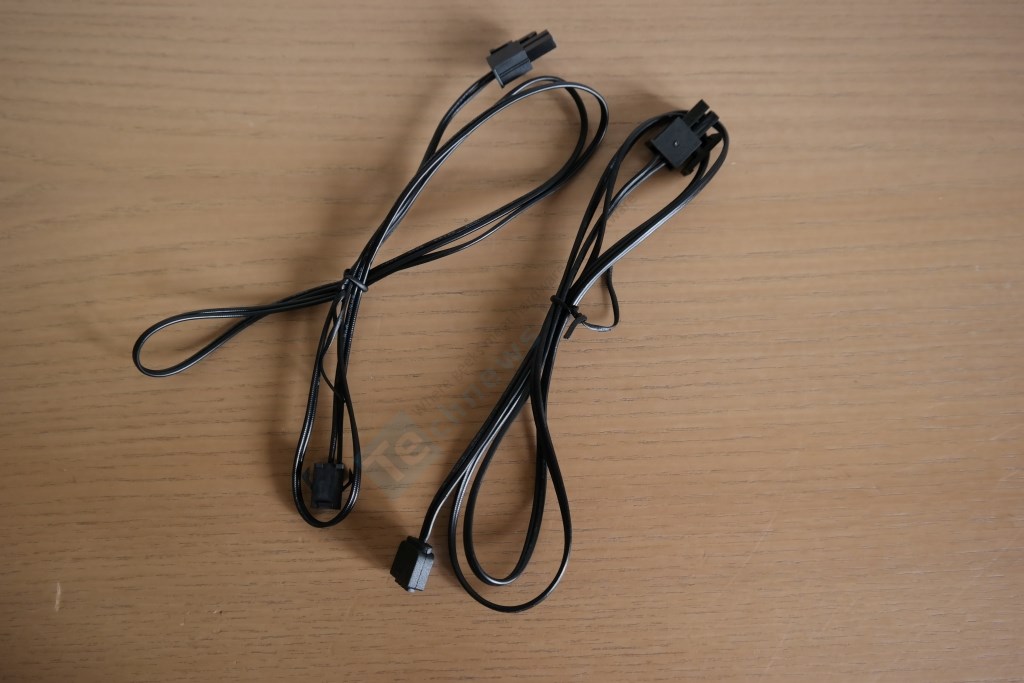

RGB kabelis (3 pin)	1	1	22 AWG	–
RGB kabelis (4-1 pin)	1	1	24 AWG	–
