Detalus žvilgsnis į VRM grandinę

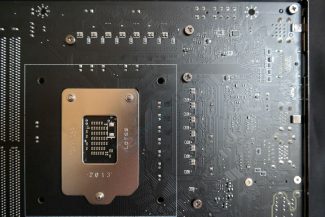

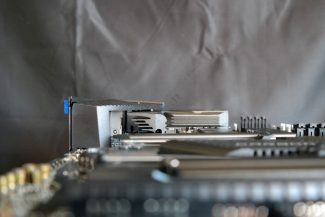

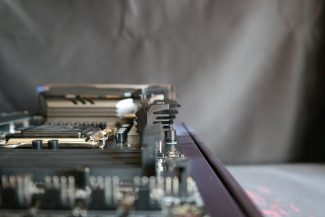

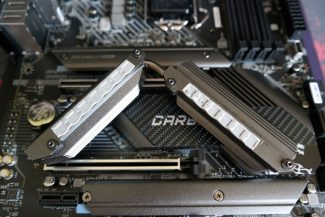

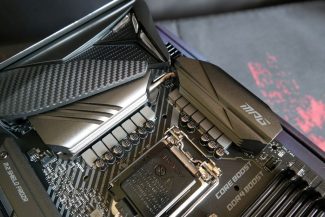

Nors VRM grandinę aušinančio radiatoriaus svoris neapsprendžia efektyvumo, ką daro paviršiaus plotas, tačiau itin lengvas radiatorius niekad neparodys aukšto efektyvumo. Iš dviejų dalių sudarytas radiatorius, kurį jungia šilumos vamzdelis, sveria beveik 200 gramų. Tik labai nedidelę jo dalį dengia anglies pluoštą imituojanti plastmasė. Kontaktas su galios blokais puikus. Iš paviršiaus ploto pusės radiatoriai neatrodo išskirtiniai ir panašiau į tai, kad MSI daug ką pastatė ant šilumos vamzdelio neeikvodama daug laiko kuriant radiatorių dizainą.

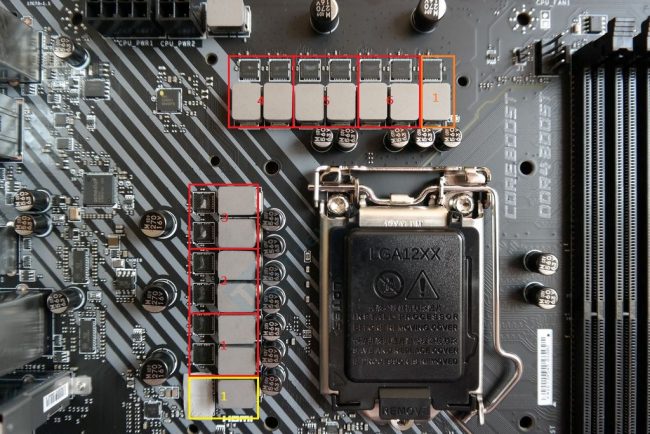

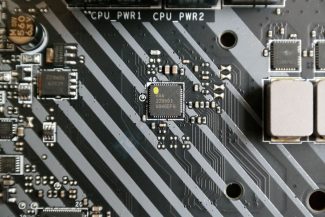

MSI pasirinko kiek keistą pavadinimą turintį „Intersil“ RAA229001 PWM valdiklį. Apie informacijos žinome labai mažai, pagrinde tik palaikomų kanalų skaičių (8). To užtenka, kad galėtume perprasti VRM grandinės sandarą. Kadangi niekur neaptikome fazių dubliuotojų, o induktorių yra gerokai daugiau nei RAA229001 sugeba palaikyti kanalų, greitai tampa aišku, kad vCore fazė turi padvigubintą galios komponentų skaičių. PWM valdiklis dirba 6+1+1 konfigūracija: šešios fazės vCore grandyje (raudona spalva), viena iGPU (oranžinė spalva) ir dar viena VCCSA (geltona spalva). Tokia VRM sandara sako, kad MSI nuėjo ASUS pramintu keliu, kai PWM signalas dalinamas dviem galios blokams. Ant VCCSA priklausančių galios blokų liko prilipę šilumos padukai, tačiau tai nėra aukšta įtampa pasižyminti linija, todėl kas ten bebūtų, plius minus nesukeltų jokių problemų.

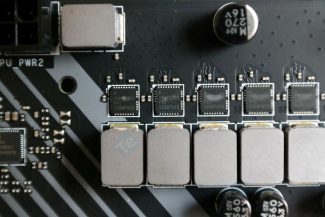

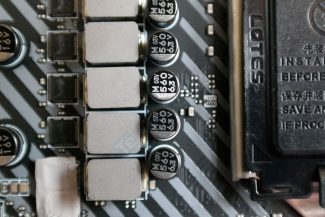

Apie ISL99360 galios blokus galime papasakoti daugiau. Tai 60 A stipriu pasižymintys, išmanūs, MOSFET tranzistoriai. Išmanūs reiškia tai, kad yra integruotos OCP, OTP, SCP apsaugos, taip pat atliekamas detali įtampos ir temperatūros pokyčių stebėjimas. Tiesa, šių funkcijų veikimas priklauso ir nuo PWM valdiklio. Kadangi apie RAA22901 informacijos mažai, negalime garantuoti, kad visos ISL99360 palaikomos funkcijos yra aktyvuotos. Bendra VRM grandinės galia siekia 720 A, tačiau priartėjimui prie tokių skaičių reikia pasirūpinti aktyviu aušinimu. MSI pasirinko 5K reitingo polimerinius kondensatorius. Įeinančioje zonoje talpa labai nedidelė, tačiau tai nėra svarbu, nes procesoriui neįdomu kas vyksta +12 V zonoje.
