„Core i7-10700“ su „MSI MPG Z490 Gaming Carbon WiFi“ prieš „Ryzen 7 3700X“ žaidimuose (I dalis)

Pasivaikščiojimas po Click BIOS 5

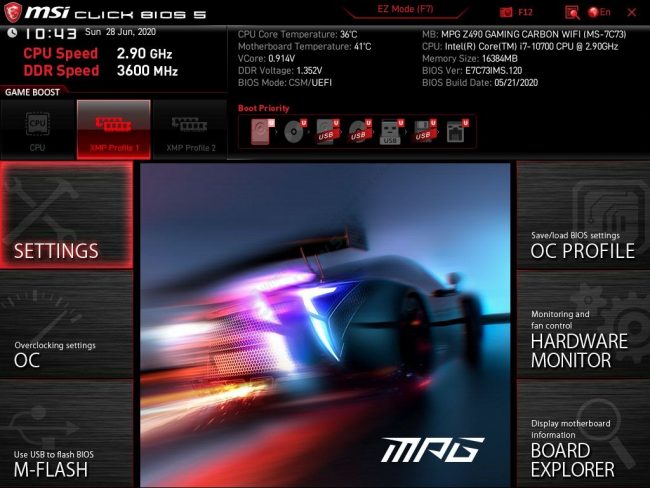

Į 32 MB talpos ROM modulį yra įrašyta CLICK BIOS 5 versija. Vartotojas pirmiausiai įkeliamas į išplėstinį nustatymų režimą, jam leidžiant aktyvuoti XMP profilį ar susitvarkyti bootable įrenginių seką. Realiu metu transliuojama CPU ir pagrindinės plokštės temperatūra, vCore ir DRAM įtampos, nurodomas DRAM kiekis, CPU modelis ir BIOS versija. Yra įrengtas nustatymų paieškos variklis bei integruotos kelios papildomos kalbos, pavyzdžiui, rusų, vokiečių…

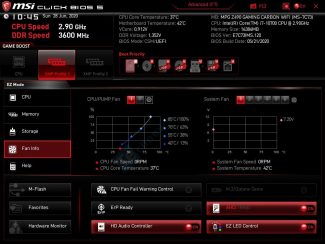

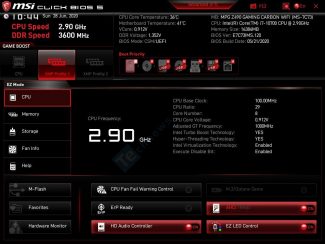

Supaprastintas EZ režimas (mode) šiek tiek išplečia informacijos kiekį, suteikia greitą prieigą prie atjungiamų prievadų, kaip integruota garso posistemė, taip pat leidžia peržiūrėti ventiliatorių kreives, o norint jas pakoreguoti iš čia galima greitai nukeliauti į Hardware Monitor sekciją. Vienu paspaudimu galima pasiekti nustatymų profiliavimo sistemą ir BIOS atnaujinimo įrankį M Flash.

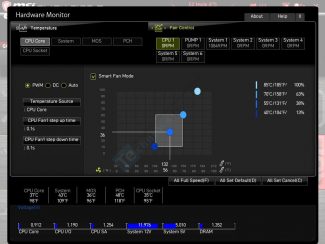

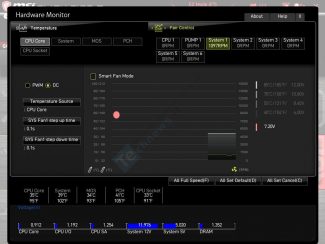

Hardware Monitor sekcijoje realiu metu pranešama informacija apie įtampas ir temperatūras. Panašu, kad „MSI MPG Z490 Gaming Carbon WiFi“ turi integruotą VRM termo sensorių, kuriam priskirta MOS reikšmė. Visų ventiliatorių sūkių kreivės sudarytos iš 4 termo taškų, korekcijas atliekant precizišku 1 °C/ 1 % tikslumu. Leidžiama susikurti Zero RPM zoną ir susieti kreivę su skirtingu šaltiniu (CPU, PCH, VRM…). Ventiliatoriai į atliekamas korekcijas kreivėje reaguoja realiu metu, tačiau kiek lėtokai.

Pastebėjome, kad CPU1 kanalas rodė 0 RPM, nors „Noctua NF-A15 PWM“ ventiliatorius sukosi. Galbūt per lėtai, kad pagrindinė plokštė suprastų, kad ventiliatorius sukasi. 4-pin SYS_FAN kanalams automatiškai priskirtas valdymas DC būdu, netgi tada, kai prijungiamas 4-pin PWM ventiliatorius. Taip būti neturėtų.

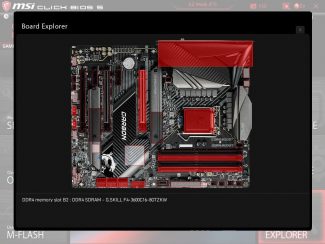

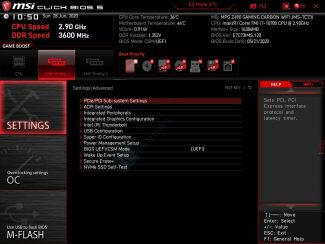

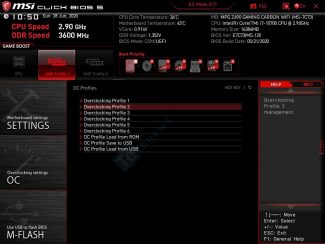

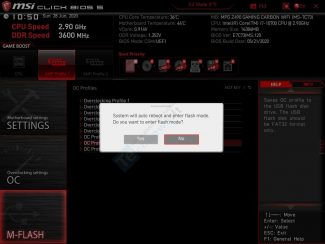

Integruotų prievadų išjungimas vykdomas iš settings sekcijos. Vartotojui leidžiama susikurti 6 saugomų nustatymų profilius, kuriuos galima įsikelti į USB atmintinuką. Board Explorer vizualiai parodo, kas į kokius pagrindinės plokštės lizdus yra prijungta. BIOS atnaujinimas su M Flash įranku atliekamas ne iškart, reikalingas sistemos perkrovimas.

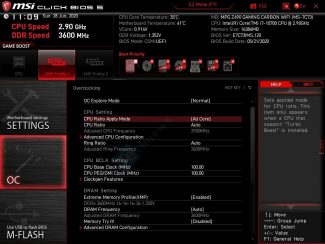

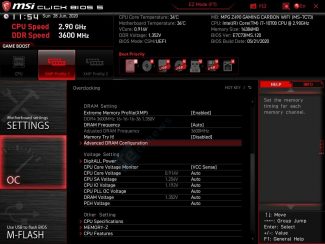

OC sekcijoje nustatymai išdėstyti tokiu principu: aukščiausiai susieti su CPU, viduryje su DRAM, o žemiausiai turime įtampų nustatymus. Daugiau mažiau panašų išdėstymą taiko ASUS. Toks pritaikymas mums patogus.

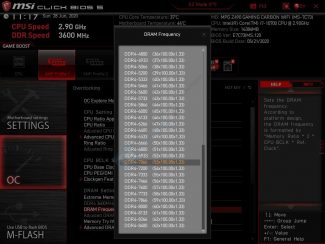

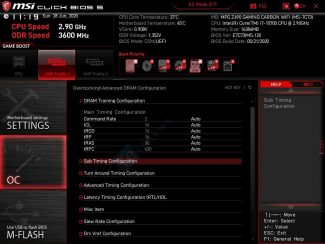

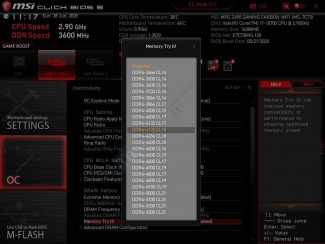

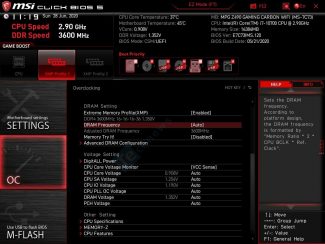

MSI patogiai grupuoja DRAM vėlinimo laikų nustatymus į kategorijas, kaip Main, Sub, Turn Around. Maksimali dažnio parinktis (8400 MHz) yra daug didesnė už tą dažnį, kurį oficialiai palaiko pagrindinė plokštė (4800 MHz). Memory Try It! sekcijoje yra jau iškart paruoštų DRAM profilių, kurių koks 20.
