Apie PX1000G maitinimo šaltinį

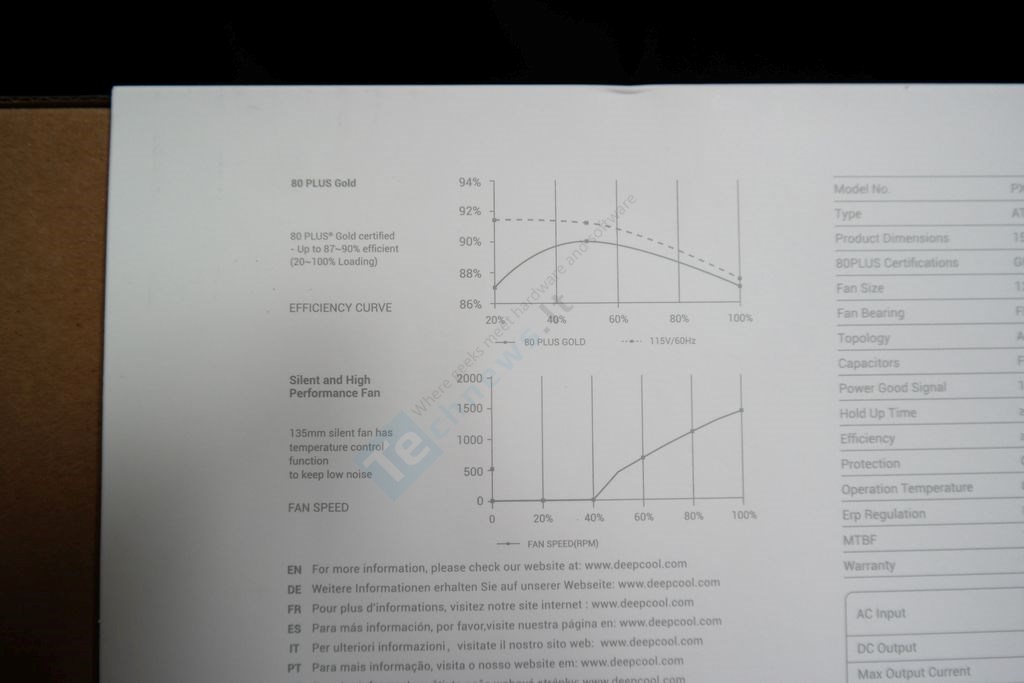

Pavadinimas PX1000G aiškiai pasako, kad „Deepcool“ maitinimo šaltinis siūlo 1000 W galią ir 80+ Gold efektyvumą. Pagal „Cybenetics“, PX1000G atitinka PLATINUM (89-91 %) efektyvumo reitingą (115 V), o pagal triukšmą įvertintas kaip Standard++ įrenginys (30-35 dB[A]).

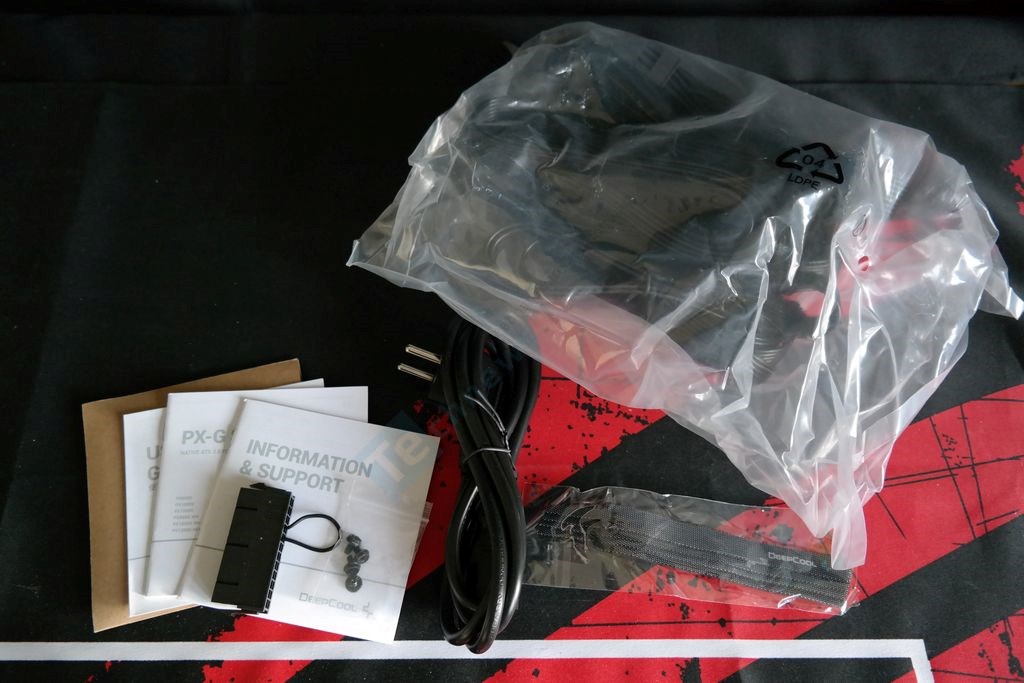

Gamintojas nusprendė neduoti prašmatnaus medžiaginio maišelio kabeliams, bet nepašykštėjo Velcro surišėjų ir netgi testerio.

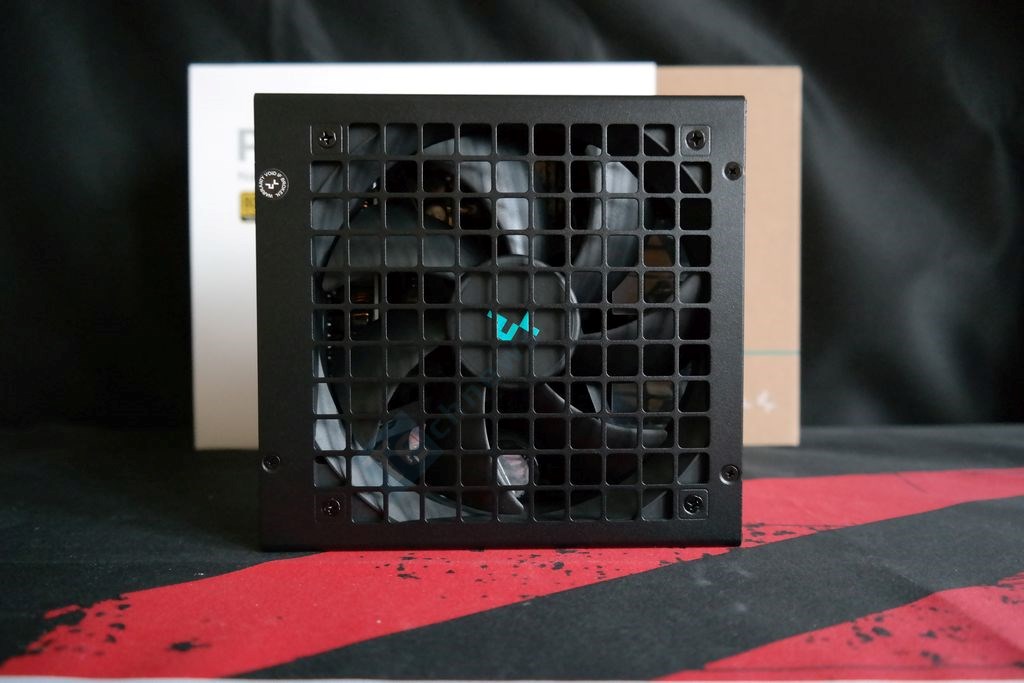

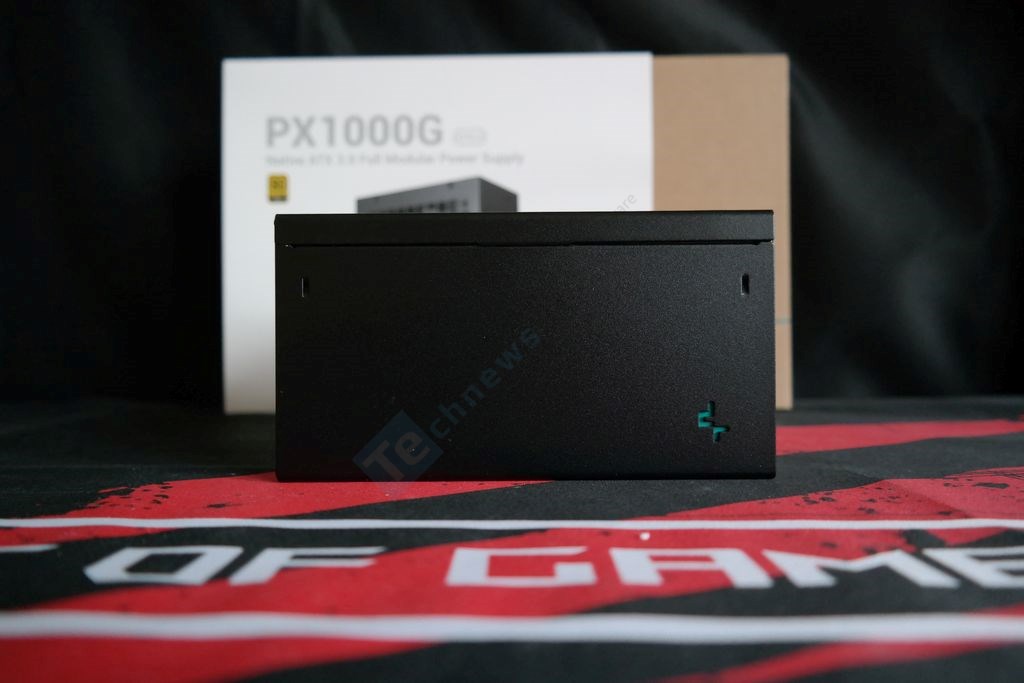

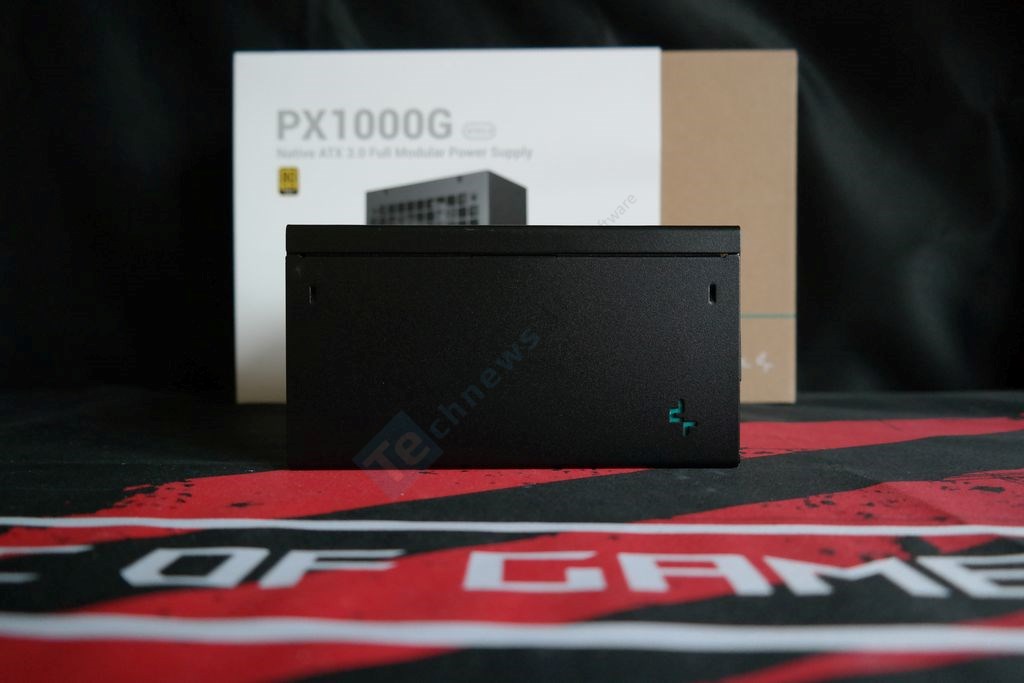

PX1000G juodo korpuso gylis 160 mm. Kaip ATX formato 1000 W turinčiam maitinimo šaltiniui korpusas yra kompaktiškas. Norint įtalpinti 135 mm aušinimo įrenginį dar labiau sumažinti gabaritus vargiai pavyktų. FDB guolius naudojantį „Hong Hua“ (HA13525H12SF-Z) ventiliatorių dengia kvadrato formos išpjovas turinčios grotelės. Mūsų žiniomis, šis ventiliatorius gali išvystyti 2300 RPM, bet didesnė tikimybė, kad toks greitis bus pasiektas galingesniame PX1200G modelyje. Prie minimalistinio dizaino galima pridėti korpuso kampuose patalpintus „Deepcool“ logo.

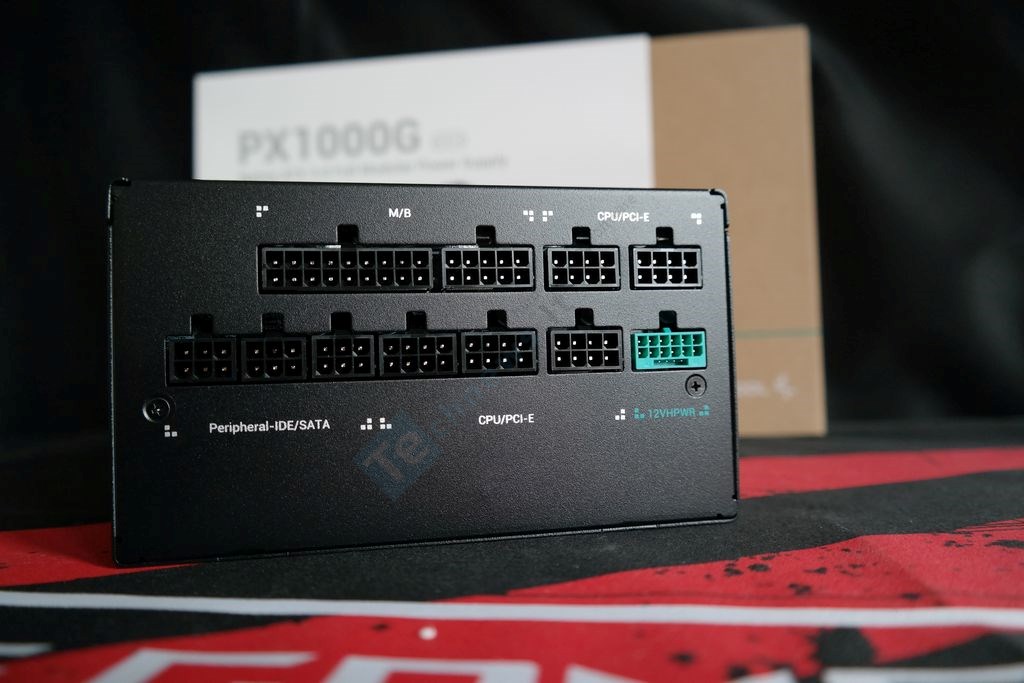

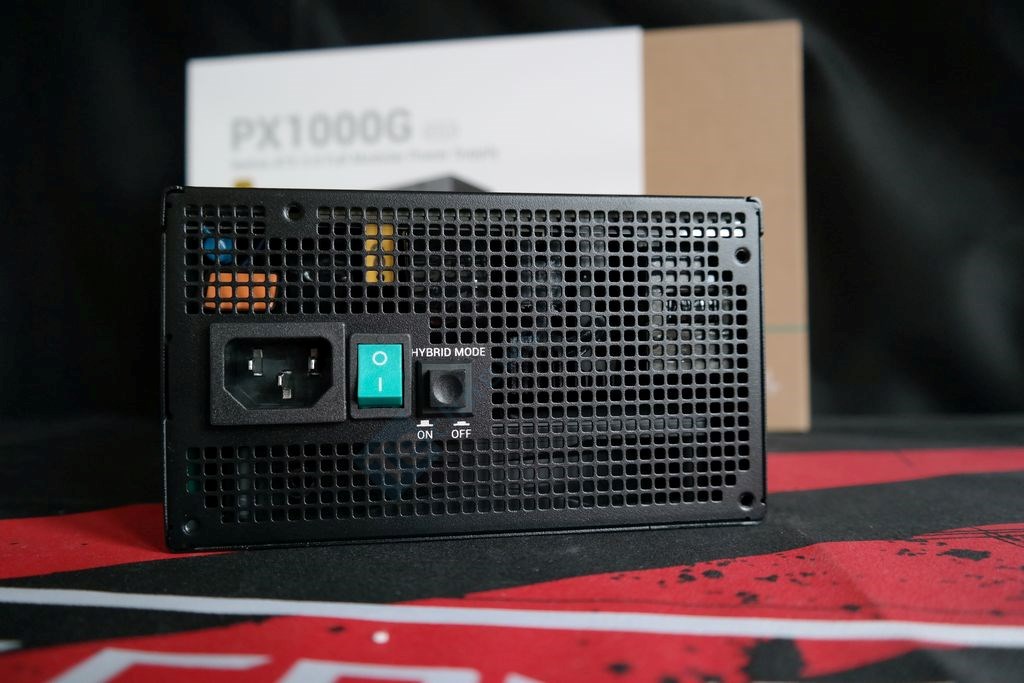

12VHPWR lizdas iš kitų išskirtas žalsva spalva ir yra patrauktas maksimaliai į šoną. Panelėje turime tiek lizdų, kiek komplektacijoje gauname kabelių – vienu metu galima prijungti visus turimus kabelius. Hibridinį ventiliatoriaus valdymą pasirinktinai galima įjungti/išjungti specialaus mygtuko pagalba – aiškiai nurodyta kokia pozicija, ką reiškia.

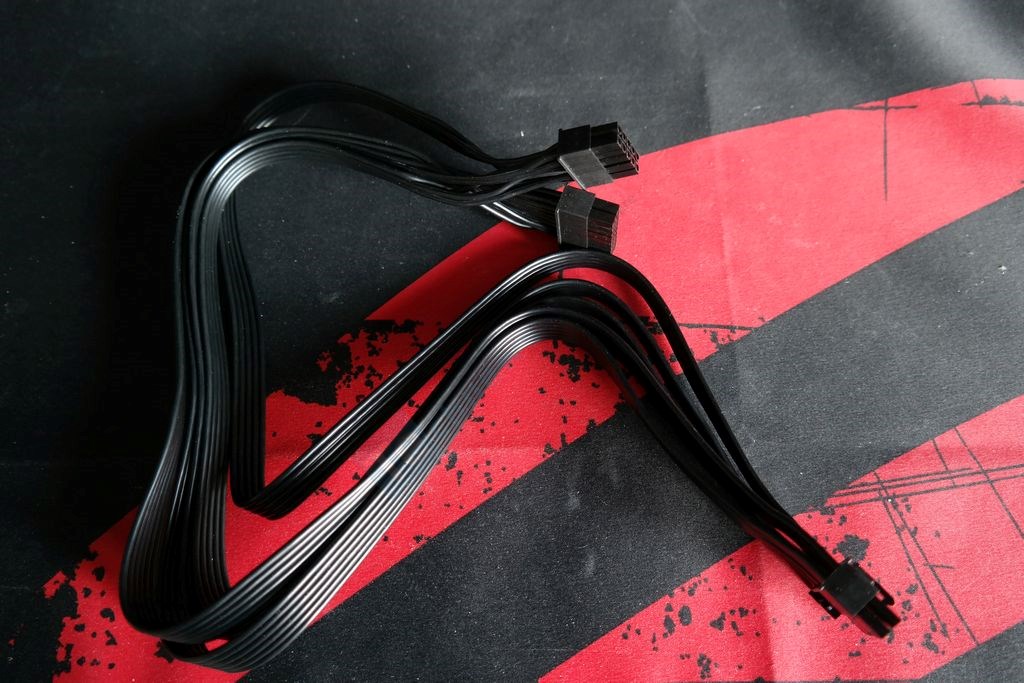

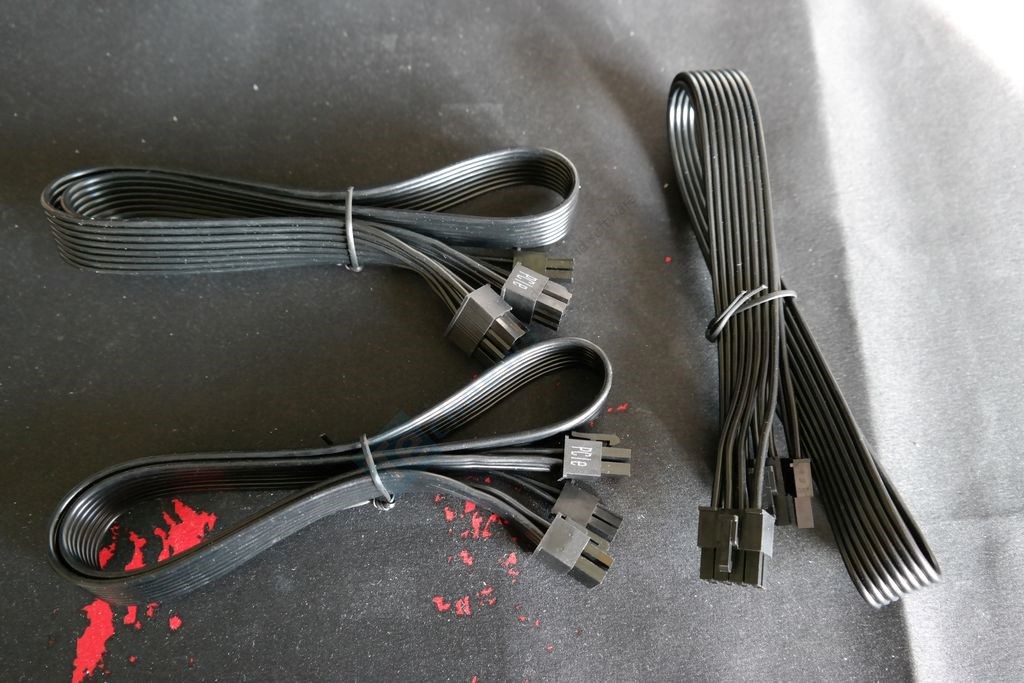

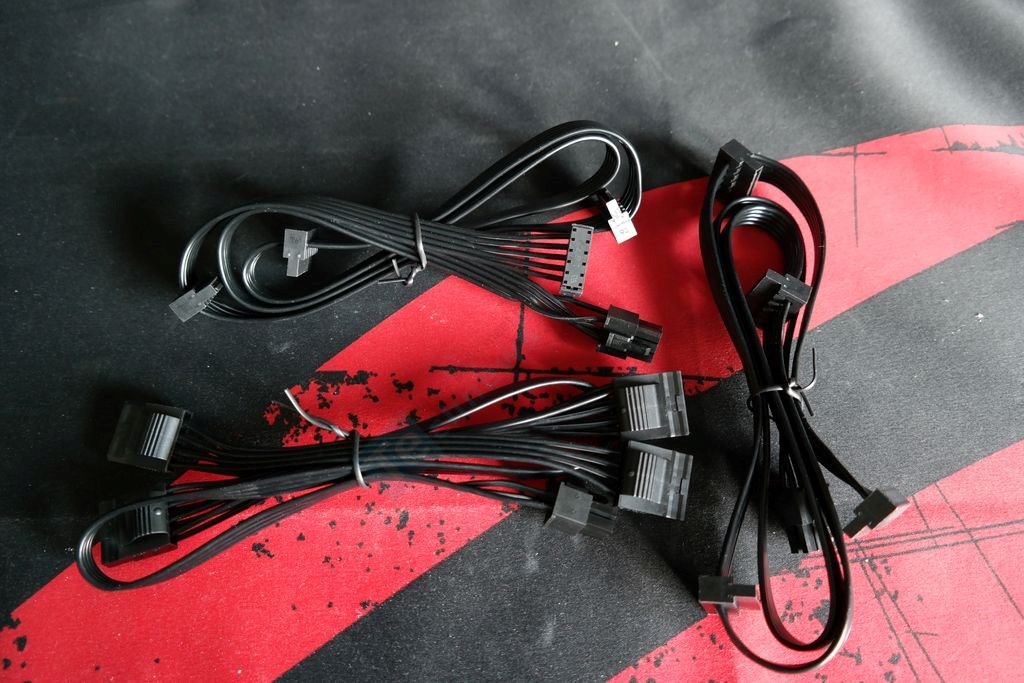

Visi komplektuojami kabeliai yra plokščio stealth tipo, neturintys papildomų kondensatorių. Pagrindinis 600 mm ilgio ATX12V kabelis yra daugiagijis. Du EPS12V kabeliai yra ilgesni (700 mm). Periferijai prijungti skirti 2x SATA ir 1x Molex kabeliai, turintys po 4 jungtis. Tarpai tarp jungčių 150 mm. Visiškai atsisakyta FDD jungties.

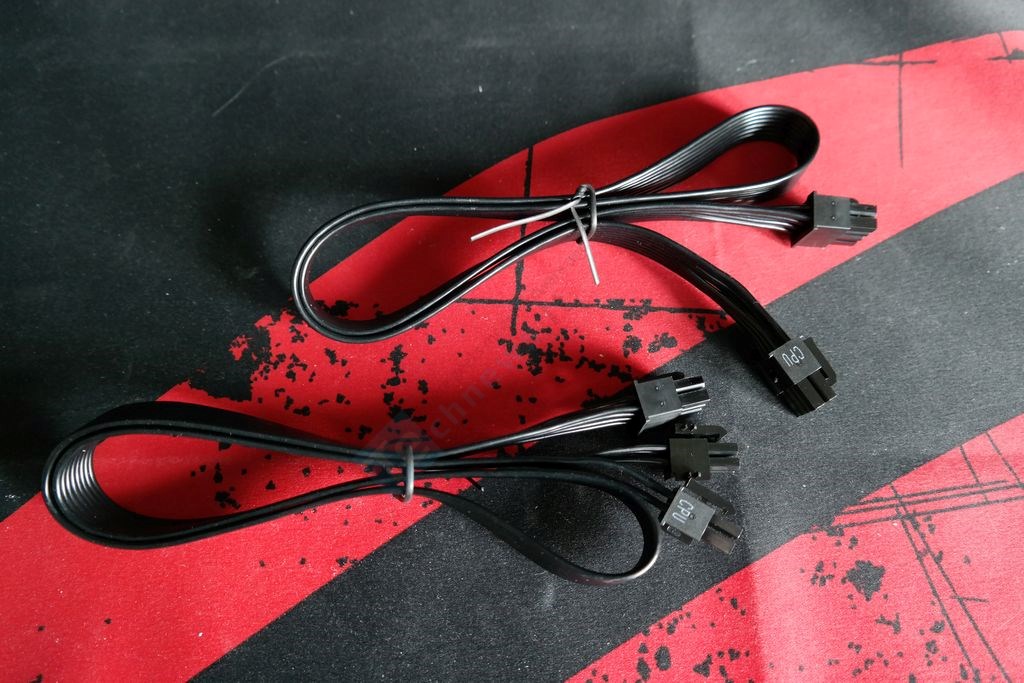

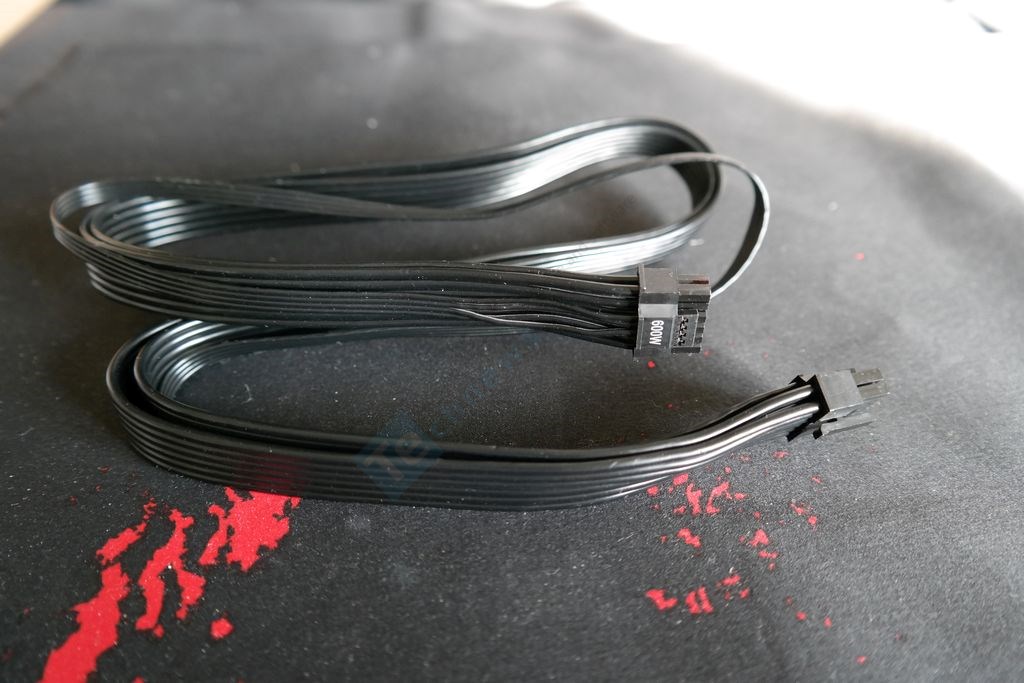

Maitinimo šaltiniui priklauso trys 650 mm ilgio PCIe kabeliai, turintys po vieną 6+2 jungtį ir tokio paties ilgio 16-pin 12VHPWR kabelis, galintis tiekti iki 600 W. PCIe kabelių storis 16 AWG, 12VHPWR kabelio 16-24 AWG.

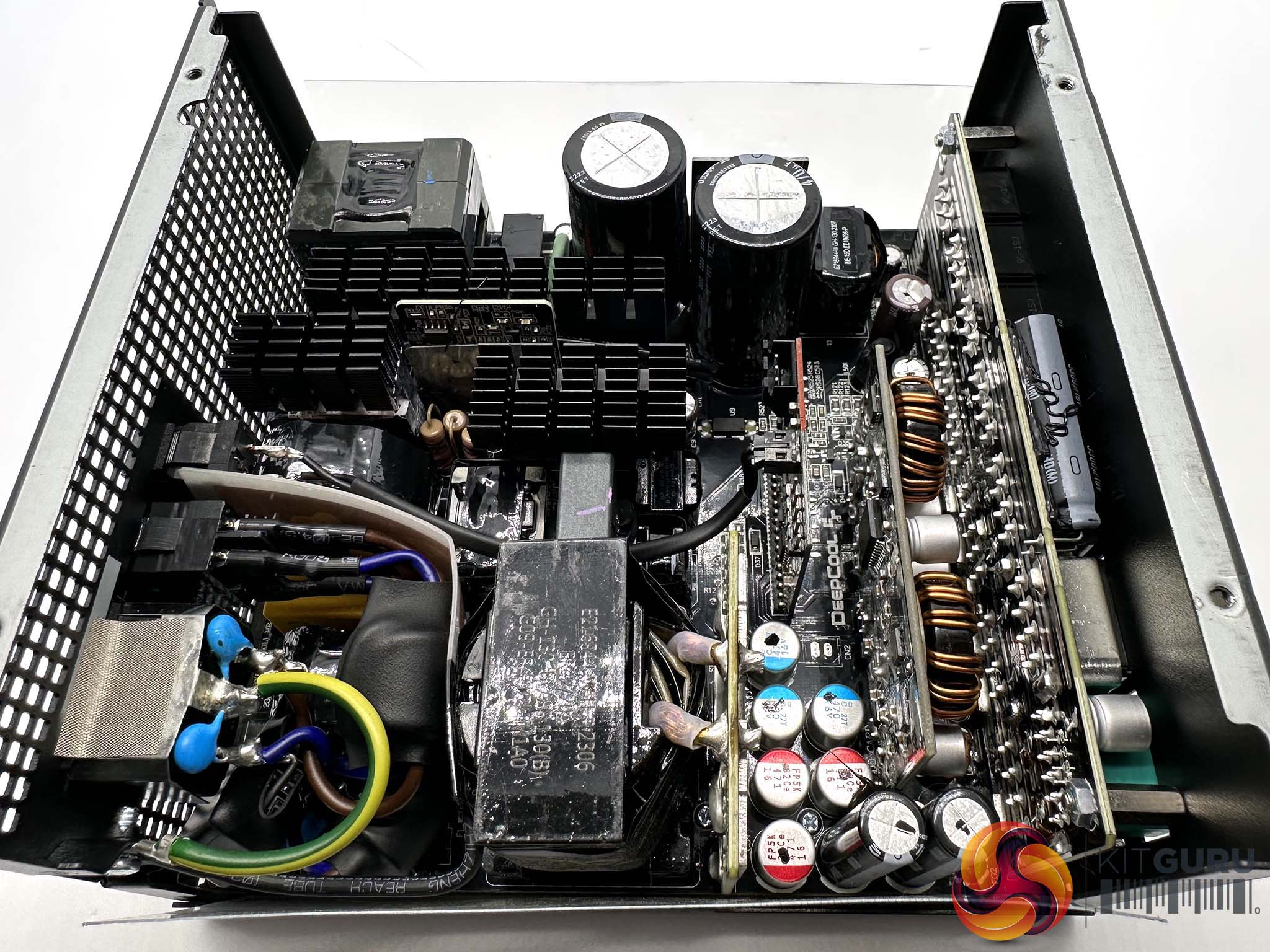

„Deepcool“ kaip OEM gamintoją pasirinko CWT ir jos CSZ platformą, kuri dažnai sutinkama ATX 3.0 maitinimo šaltiniuose. Šiai platformai būdinga pusinio tilto kartu su LLC konverteriu pirminėje dalyje topologija, taip pat ant PCB naudojamos varinės plokštelės norint padidinti laidumą ir sumažinti nuostolius esant didelėms apkrovoms. Antrinėje pusėje 12V liniją generuoja FET tranzistoriai, o mažąsias linijas DC-DC konverteriai. Pirminiame filtravime dalyvauja du X, keturi Y kondensatoriai ir dvi ritės. Naudojamas metalo oksido varistorius bei elektromagnetinė rėlė, kuri padidina efektyvumą ir leidžia greičiau atvėsti NTC termistoriui. Pagrindiniais kondensatoriais pasirinkti du vienodos talpos „Nippon Chemi-Con“ kondensatoriai (420 V, 2x 470 uF), kurie esant svilinančiam 105 °C karščiui privalo išdirbti bent 2000 valandų. Antrinėje zonoje turime vien japoniškos kilmės kondensatorius: elektrolitiniai (105 °C) iš „Nippon Chemi-Con“ ir „Rubycon“, o polimeriniai iš „Rubycon“ padalinio FPCAP bei vėl „Nippon Chemi-Con“.

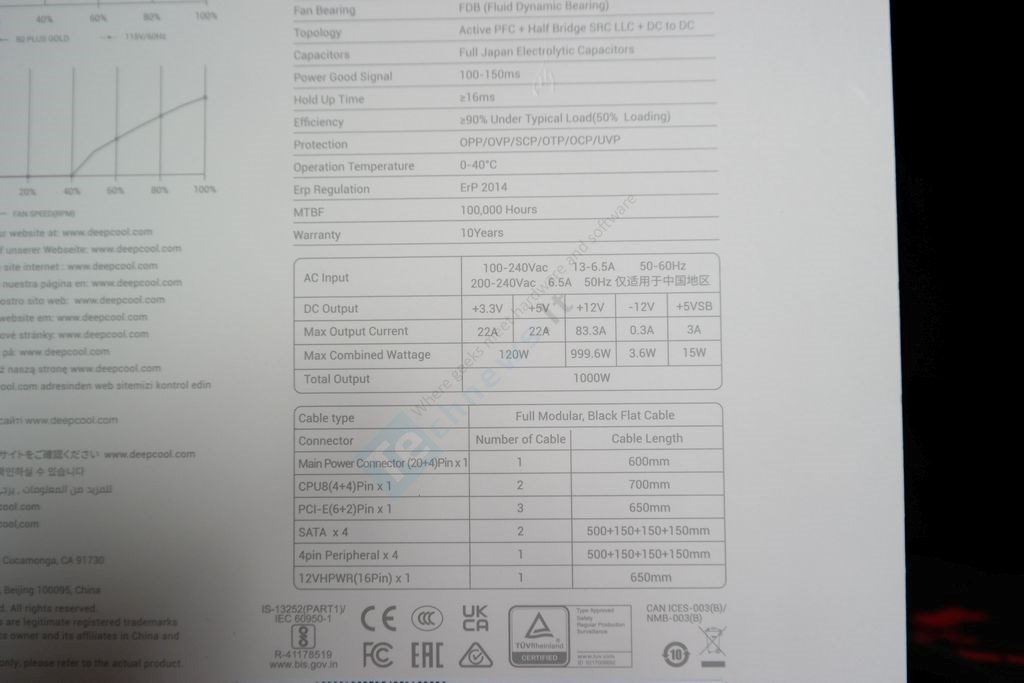

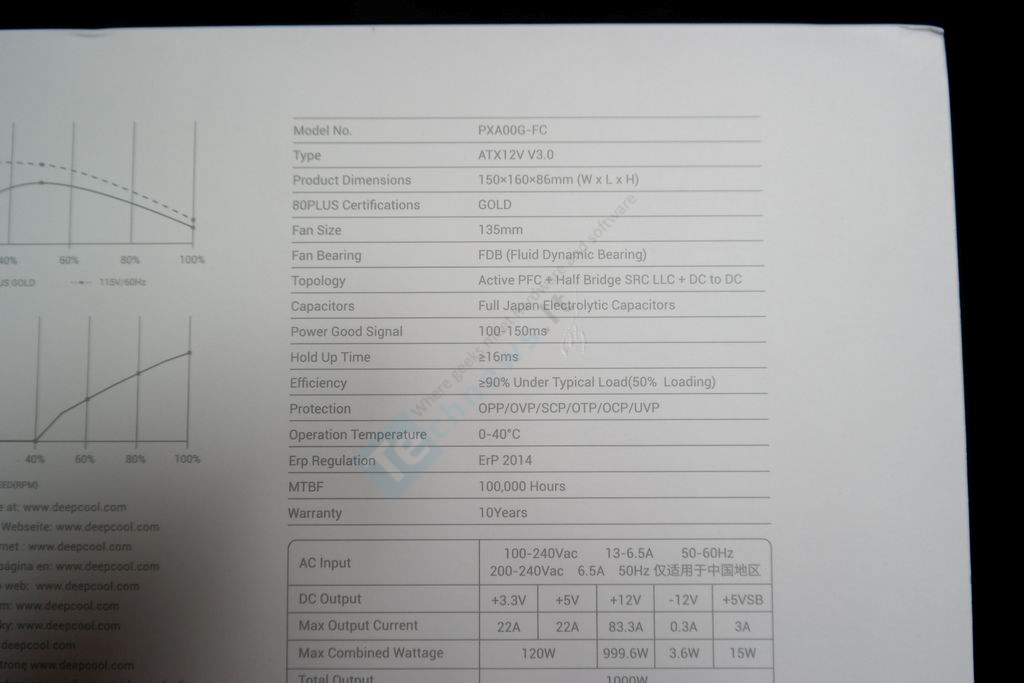

Specifikacijos

	Deepcool PX1000G
Formatas	ATX
Suderinamumas	ATX 3.0, EPS 2.92
Galia	1000 W
Efektyvumas	80+ Gold
Maksimali galia prie temperatūros	40 °C
Atjungiamų kabelių savybė	+
Pilnai modulinis	+
Pusiau pasyvus aušinimo režimas	+

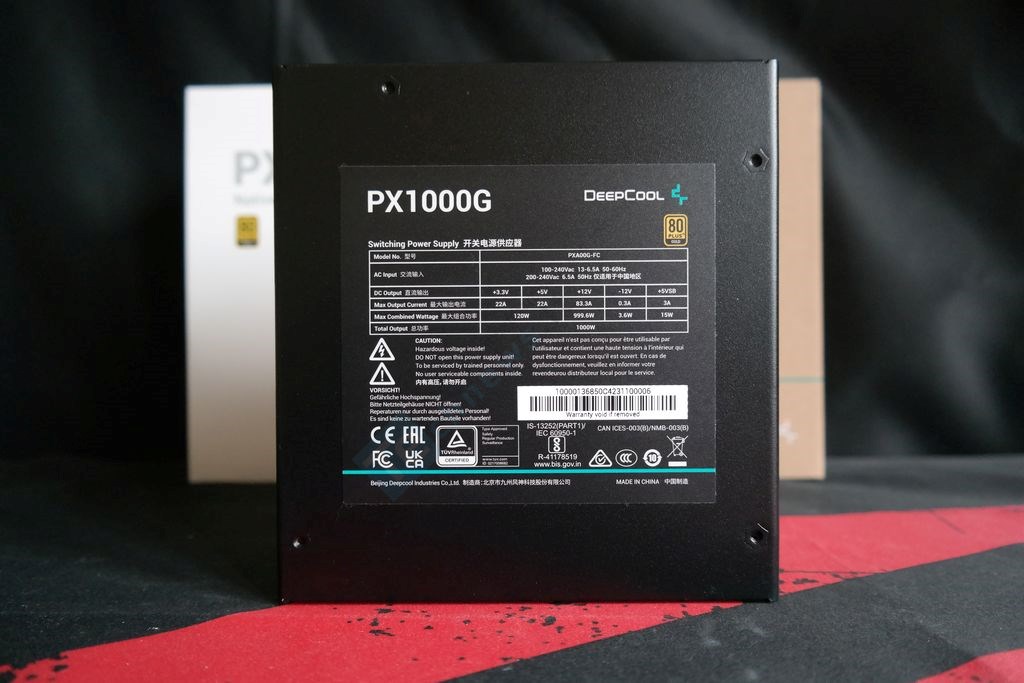

Maksimali +12 V linijos srovė	83 A
Maksimali +12 V galia	1000 W
Maksimali +5 V linijos srovė	22 A
Maksimali +3.3 V linijos srovė	22 A
Kombinuota +5 V ir +3.3 V galia	120 W
Maksimali -12 V linijos srovė	0,3 A
Maksimali +5 Vsb linijos srovė	3,6 A
Apsaugų paketas	OPP, OVP, SCP, OTP, OCP, UVP
Aušinimo įrenginio skersmuo (mm)	135 mm
Išmatavimai (mm)	150 (P) x 86 (A) x 160 (G)
Oficialus garantinis aptarnavimo periodas (mėn)	120
