Duetas: „Asus ROG Strix Z390-E Gaming“ ir „Corsair Vengeance RGB PRO“

Žvilgsnis iš arčiau į ROG Strix Z390-E Gaming

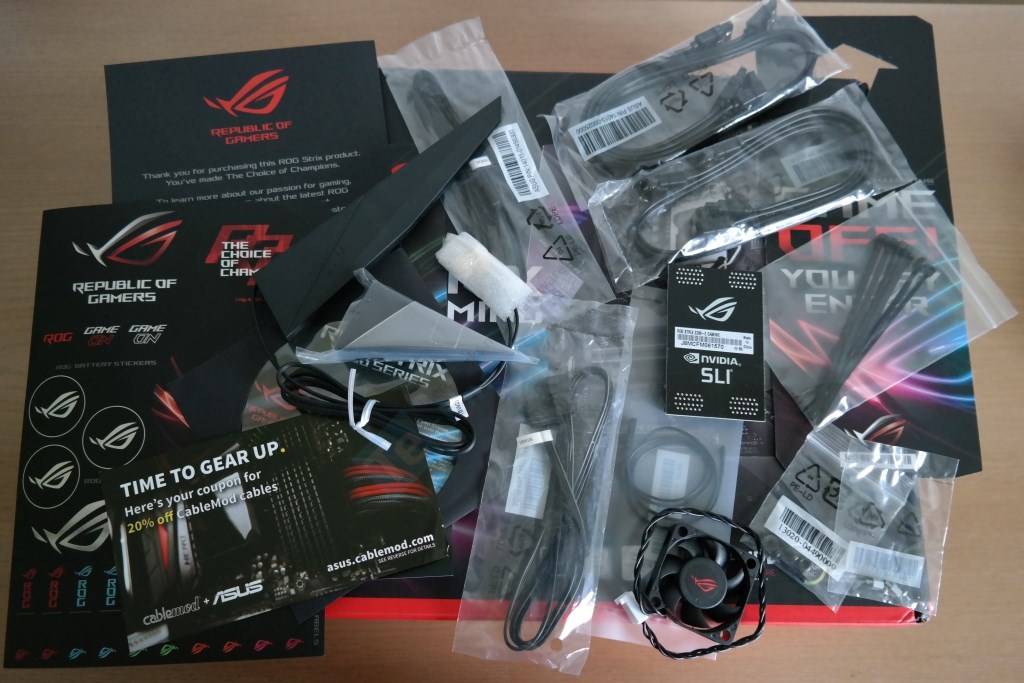

Komplektacija pakankamai įspūdinga: nuo lipdukų baterijai ir nuolaidų kupono individualiai įvilktiems kabeliams iki portabilios WiFI antenos, HB SLI tilto, RGB prailgintojo, išorinio termo diodo ir papildomo mažo diametro ventiliatoriaus VRM grandinei aušinti.

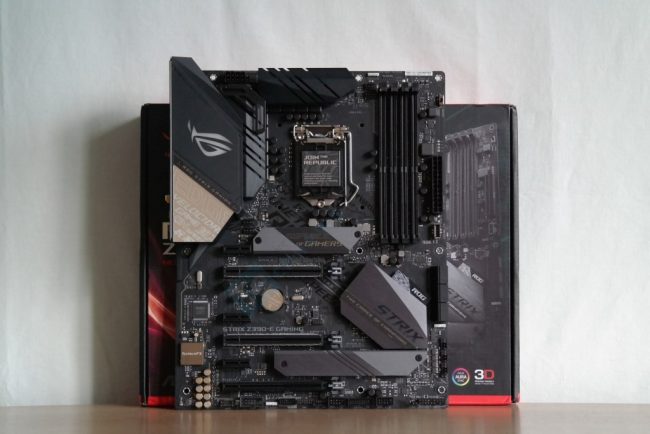

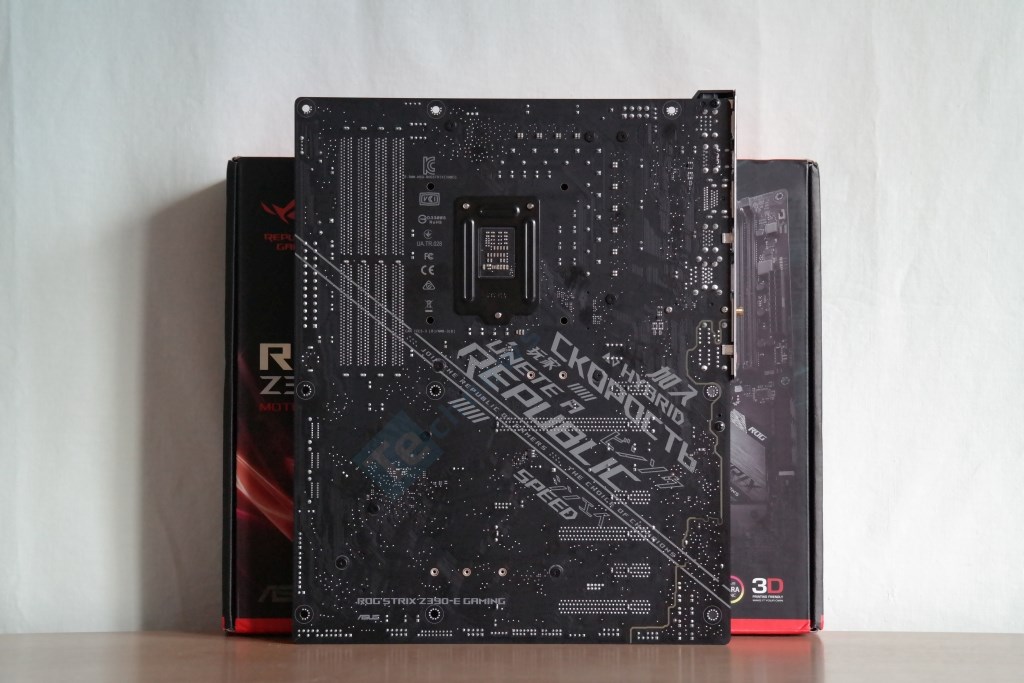

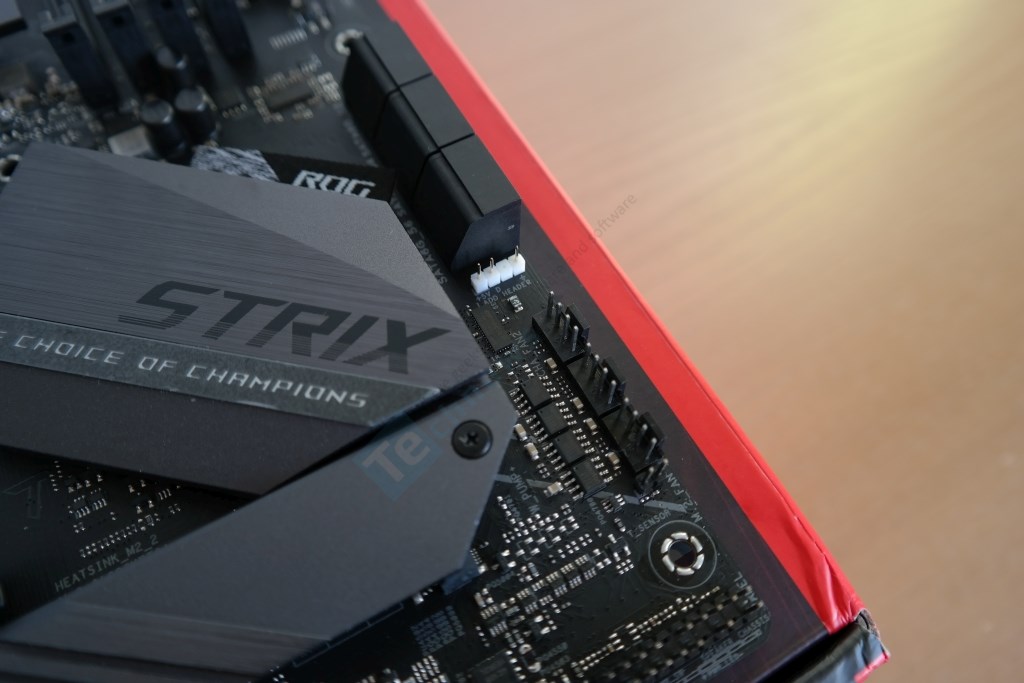

ROG Strix Z390-E Gaming atrodo labai panaši į ROG Strix X470-F Gaming: VRM radiatorių dengiantis gaubtas su iliuminuotu ROG ženklu, panašaus stiliaus mikroschemų rinkinį aušinantis radiatorius, vėl turintis medžiaginę skiautę, galiausiai montažinė plokštė yra juodos spalvos, be jokio aiškaus kitos spalvos rašto. Iš tikrųjų naujiena tampa VRM dengiantis gaubtas, ant kurio elektroninis (angl.cyber) tekstas, sudarytas iš tokių žodžių kaip edge, game, on, speed… Neįjungus sistemos susidaryti vaizdą apie kalbamą estetinę detalę sudėtinga.

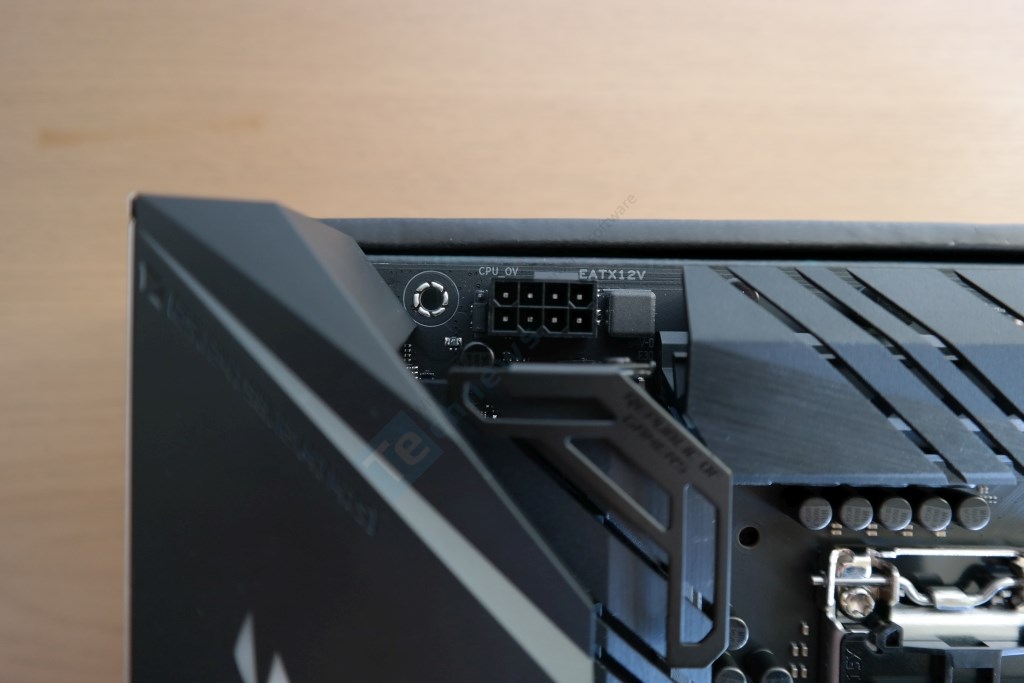

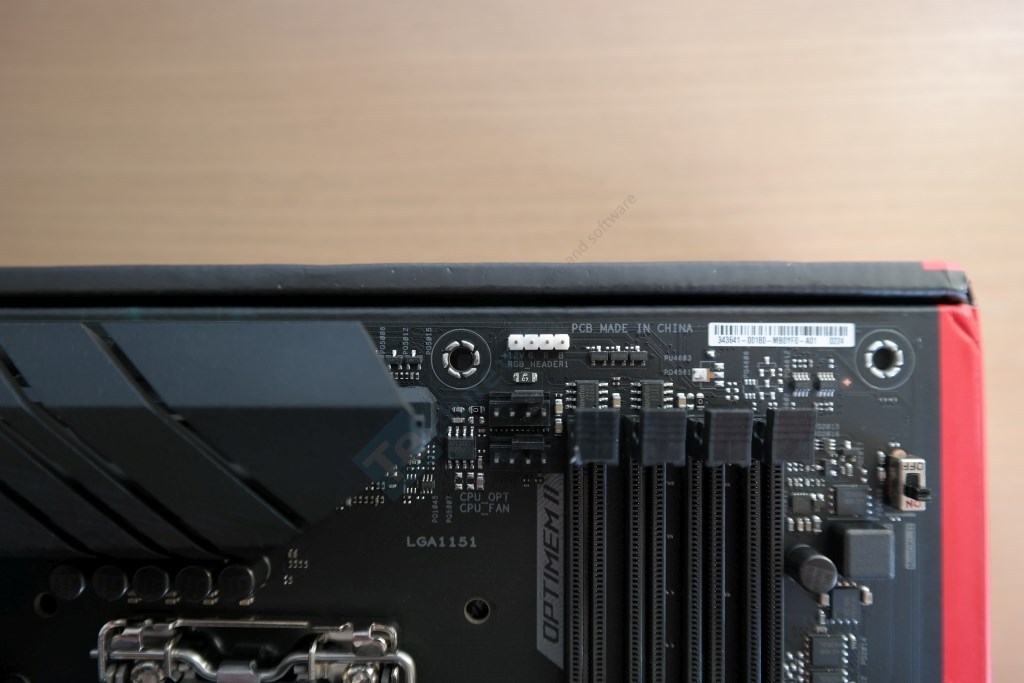

Vienintelis 8-pin EPS12V lizdas įspraustas tarp VRM grandinę aušinančių radiatorių. Greta maitinimo lizdo patalpintas trumpiklis, nurodytas kaip CPU_OV. Galima nesunkiai suprasti, kad OV reiškia OVERVOLTAGE, kas turėtų padidinti maksimalias leistinas įtampas procesoriui. Arčiau kito krašto turime 4-pin CPU_FAN (1 A) ir CPU_OPT (1 A) lizdus bei pirmąją iš dviejų 4-pin (12 V, 3 A) RGB 5050 galvučių.

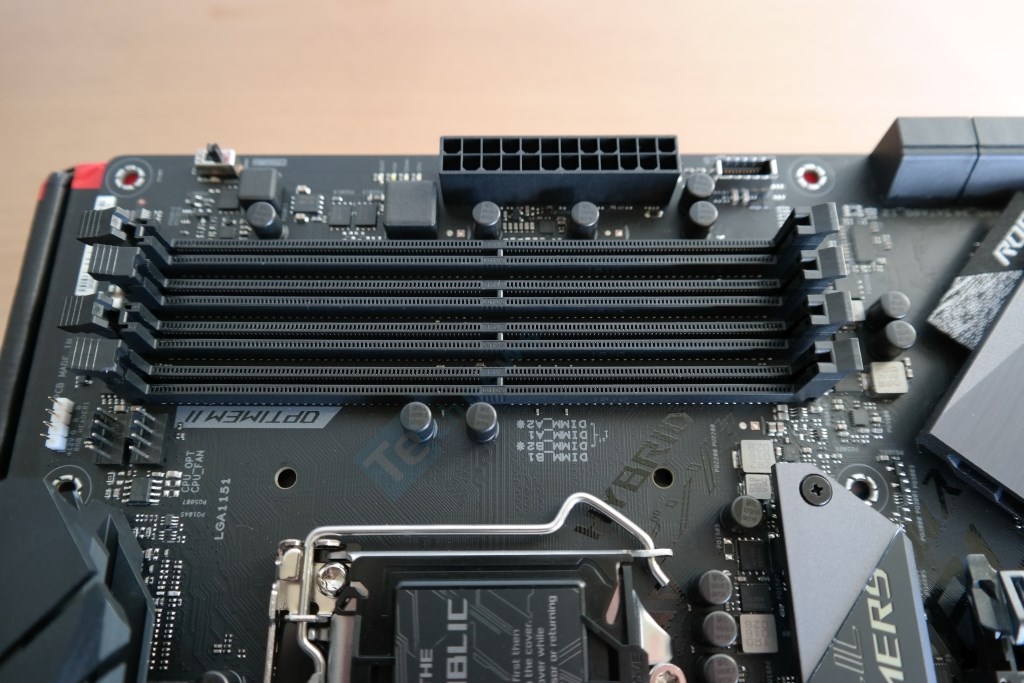

Keturi, jokio pašvietimo neturintys, DIMM lizdai maksimaliai palaiko 64 GB DDR4 operatyvios atminties. Tinka neregistruoti (Un-buffered), klaidų taisymo nepalaikantys moduliai, kurių maksimalus dažnis nurodomas 4266 MHz (O.C.).

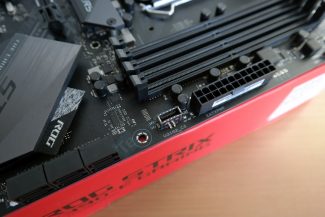

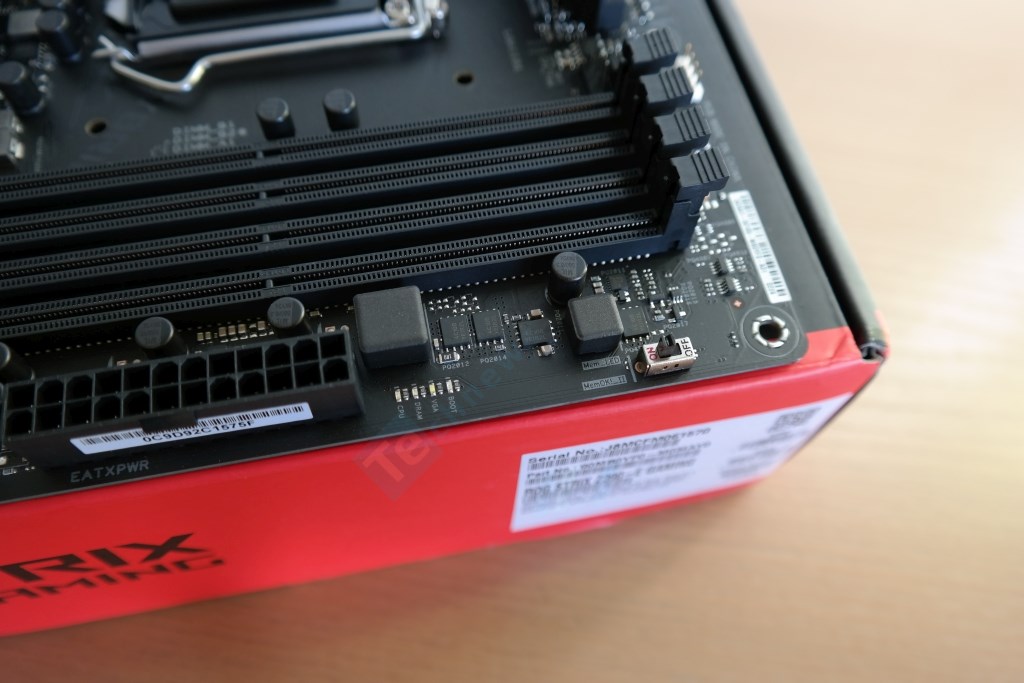

MemOK! mygtuką/slankiklį „Asus“ pagrindinėse plokštėse matėme gana seniai, nors funkcija išties naudinga, leidžianti perkonfigūruoti DRAM modulių nustatymus, jeigu jie buvo priežastis, kuri neleido sistemai užsikrauti. Gamykliškai slankiklis yra on pozicijoje. Modulių treniravimo metu užsidegs indikacinis LED, kuris praneš apie blogą į DIMM lizdą įstatytą modulį. Kiek žemiau esantys Q LED indikatoriai leis preliminariai nustatyti priežastį, dėl kurios neįvyko POST. Žemiau ATX24V lizdo sau standartinėje pozicijoje stovi vidinė USB 3.1 Gen 2 galvutė, valdoma Z390 mikroschemų rinkinio.

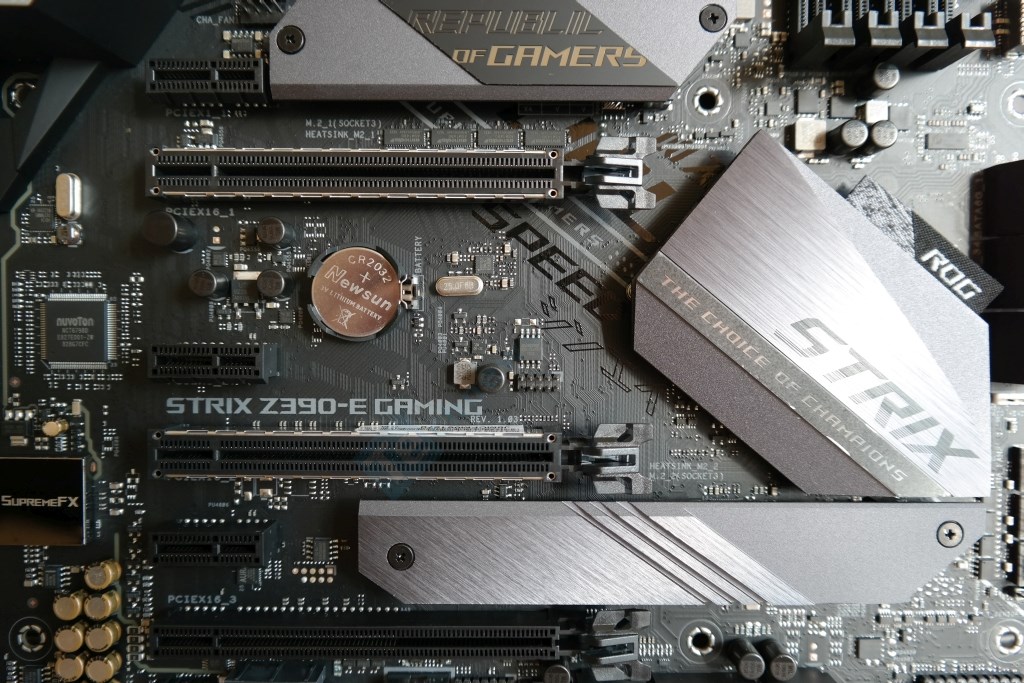

Pagrindinė plokštė siūlo tris mechaninius PCIe 3.0 x16 ir tokį patį skaičių PCIe 3.0 x1 lizdų. Aukščiausioje pozicijoje yra x1 lizdas, pagrindinis x16 po juo ir nepernelyg arti LGA1151 lizdo, kas sudarytų problemų tarp vaizdo plokštės ir didelių gabaritų CPU aušintuvo. Du sustiprinti PCIe 3.0 x16 lizdai veikia x16/x0 arba x8/x8 režimu, palaikant 2-way SLI. Tarp jų paliktas dviejų lizdų tarpas užtikrinti efektyvesnį aušinimą pirmajame x16 lizde naudojant masyvią vaizdo plokštę. Žemiausiai esantis nesustiprintas lizdas apribotas iki x4 elektrinio pralaidumo, todėl tinka tik „Radeon“ vaizdo plokštei – palaikoma 3-way „CrossFireX“. Nei vienas iš šešių lizdų su niekuo nesidalina pralaidumu.

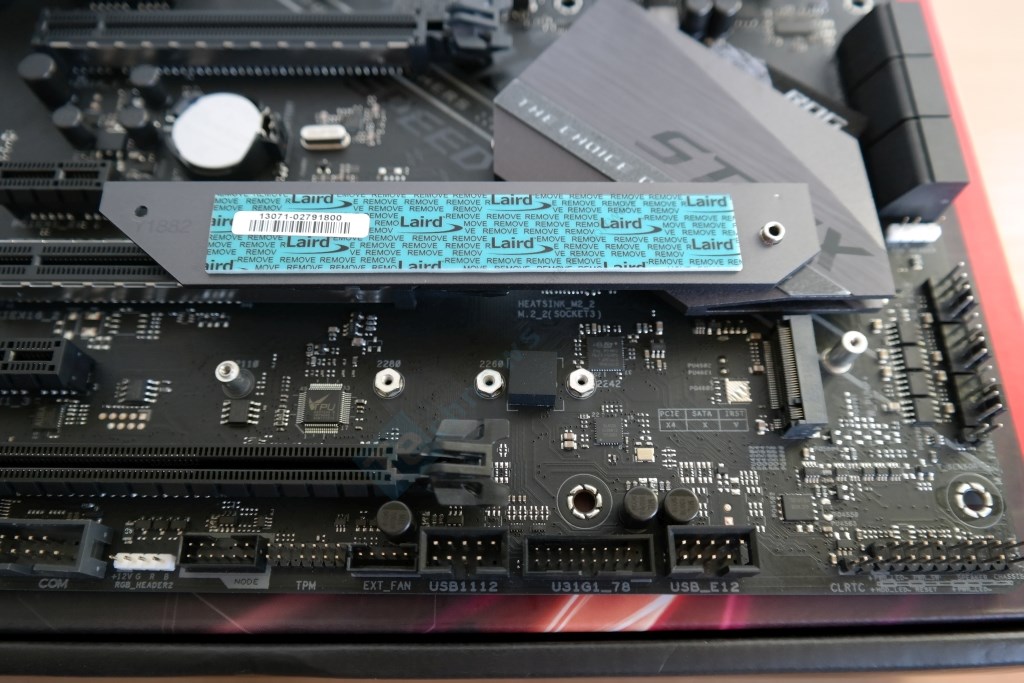

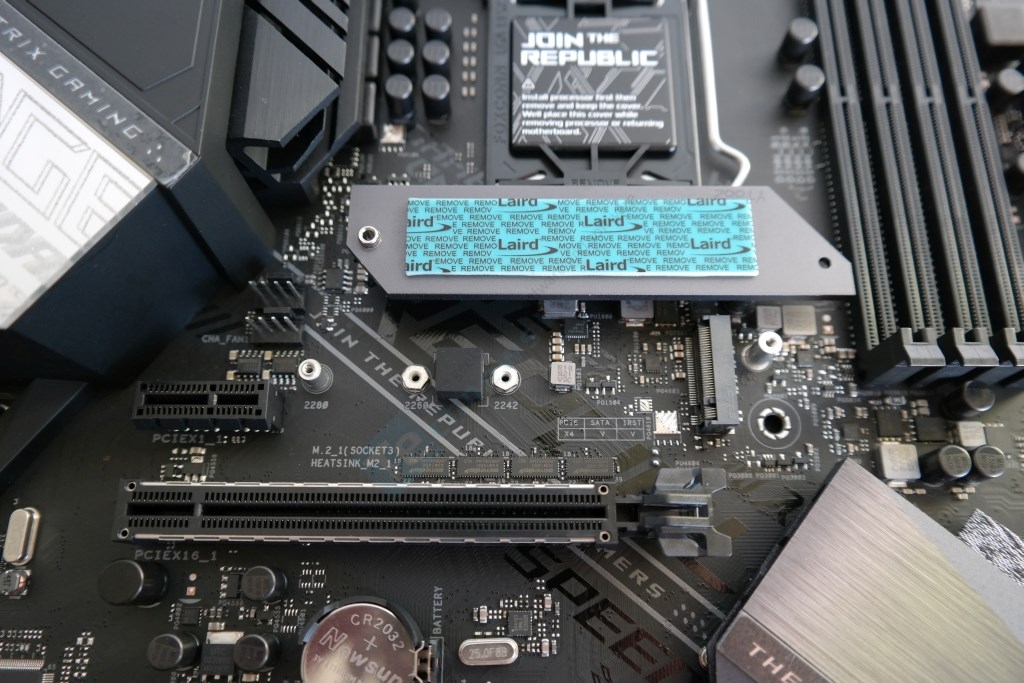

Abu su „Intel Optane“ technologija suderinami M.2 lizdai turi po radiatorių. Po LGA1151 lizdu esantis M.2 talpina 2242, 2260 arba 2280 formato M.2 kaupiklį, kuris gali turėti arba SATA, arba PCIe magistralę. Įstačius SATA SSD atsiranda nedidelis niuansas, jog atjungiamas vienas iš šešių SATA III lizdų. Šalia M.2, virš PCIe x1 lizdo, pastatyti AIO_PUMP ir CHA_FAN1 lizdai (abu po 1 A). Kitą M.2 lizdą dengiantis radiatorius yra ilgesnis – į šį lizdą telpa ir 22110 formato kaupiklis. Tiesa, antrasis lizdas palaiko tik PCIe magistralės SSD. Vizualiai gali atrodyti, kad radiatorius yra sujungtas su mikroschemų rinkinį aušinančiu radiatoriumi, tačiau taip nėra.

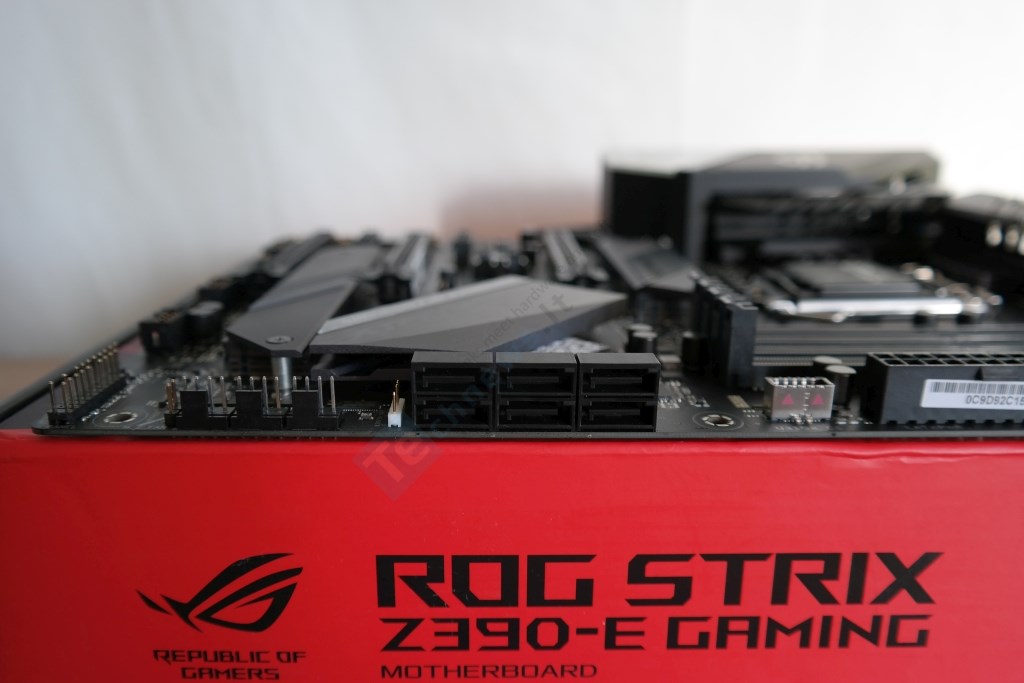

SATA įrenginiams skirti šeši pakreipti SATA III 6 Gb/s portai, kurie tinkami RAID 0, 1, 5 ir 10 masyvų kūrimui. Žemiau portų integruota adresatinė 4-pin RGB (5 V, 3 A) galvutė, o dar žemiau eile išdėstyti CHA_FAN2 (1 A), W_PUMP+ (3 A) ir M.2 (1 A) lizdai. Prie W_PUMP+ galima jungti sisteminius ventiliatorius su sąlyga, kad jų sūkiai nebus pilnavertiškai reguliuojami su Q-Fan. 2-pin T_SENSOR skirtas išorinio termo diodo prijungimui.

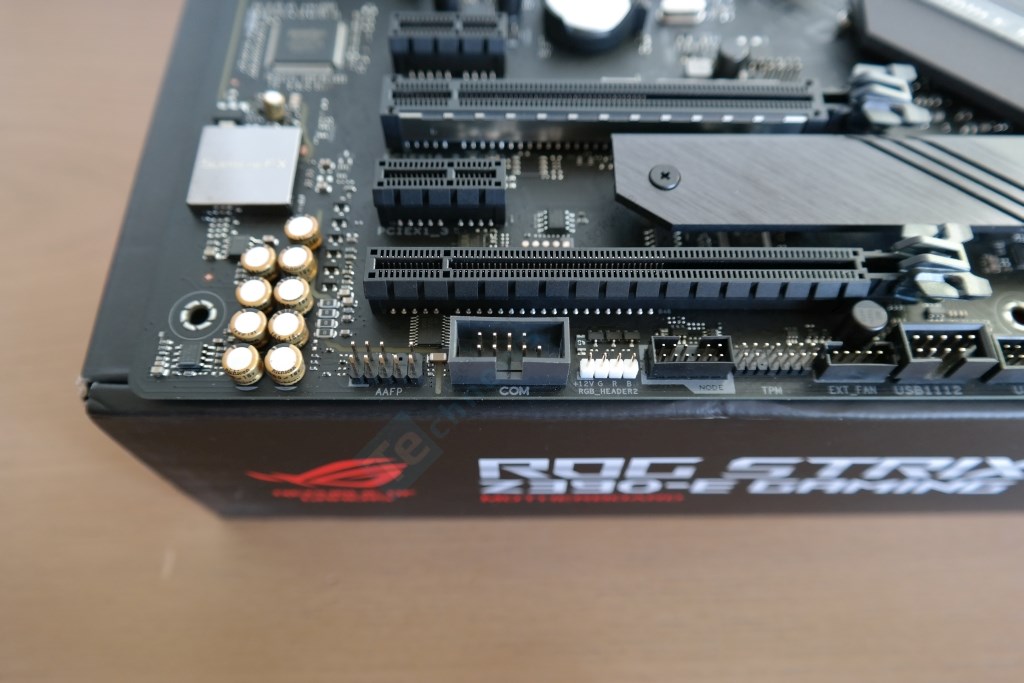

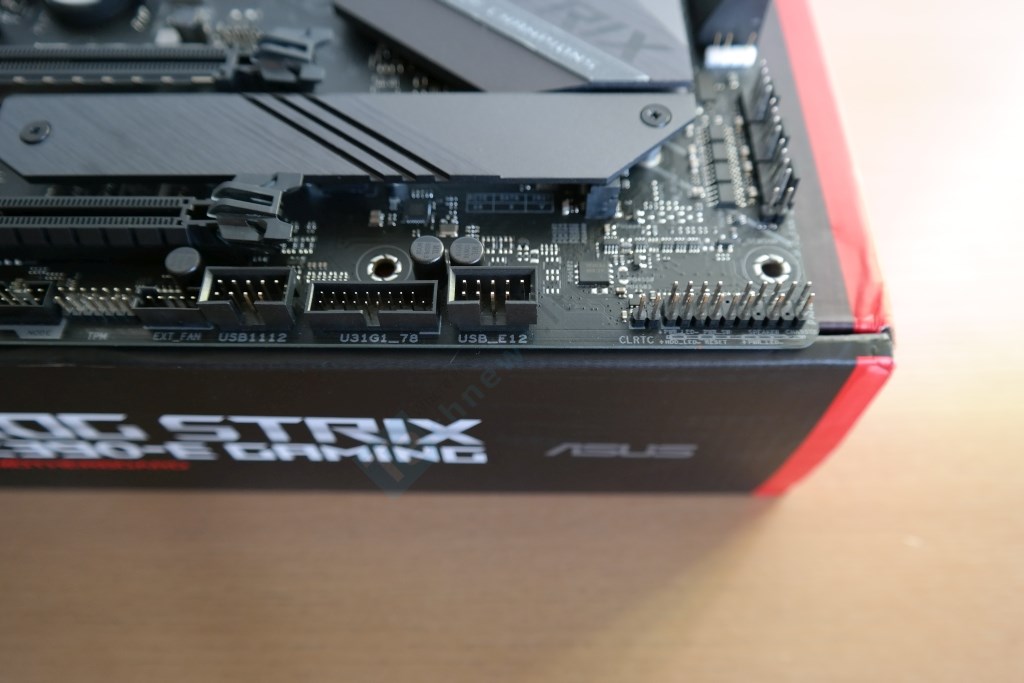

Tarp svarbesnių jungčių PCB apačioje matome vieną USB 3.1 Gen 1 ir dvi USB 2.0 vidines galvutes, antrąją 4-pin (12 V, 3 A) RGB 5050 galvutę, specialų EXT_FAN lizdą, prie kurio galima jungti išorinį „Asus“ FAN EXTENSION modulį, turintį tris papildomus 4-pin lizdus su kiekvienam priskirtu termo diodu.

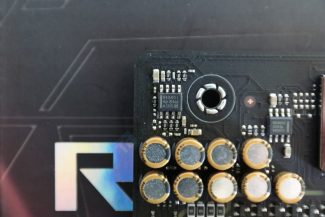

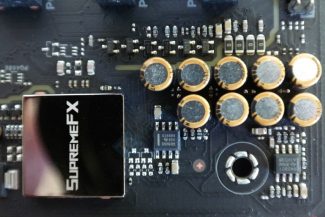

Garso posistemė vienas prie vieno su ROG Strix X470-F Gaming: EMI dangteliu izoliuotas „Realtek ALC1120A“ kodekas, priekinį išėjimą stiprinantis „Texas Instruments“ R4580I ir galinį to pačio gamintojo OPA1688. Žinoma, visa garso posistemė yra izoliuota nuo bendro PCB, atskirti kairės ir dešinės pusės takeliai, panaudoti japoniški „Nichicon“ kondensatoriai. Papildomai priklauso Sonic Radar III + Sonic Studio III programinės įrangos paketas.

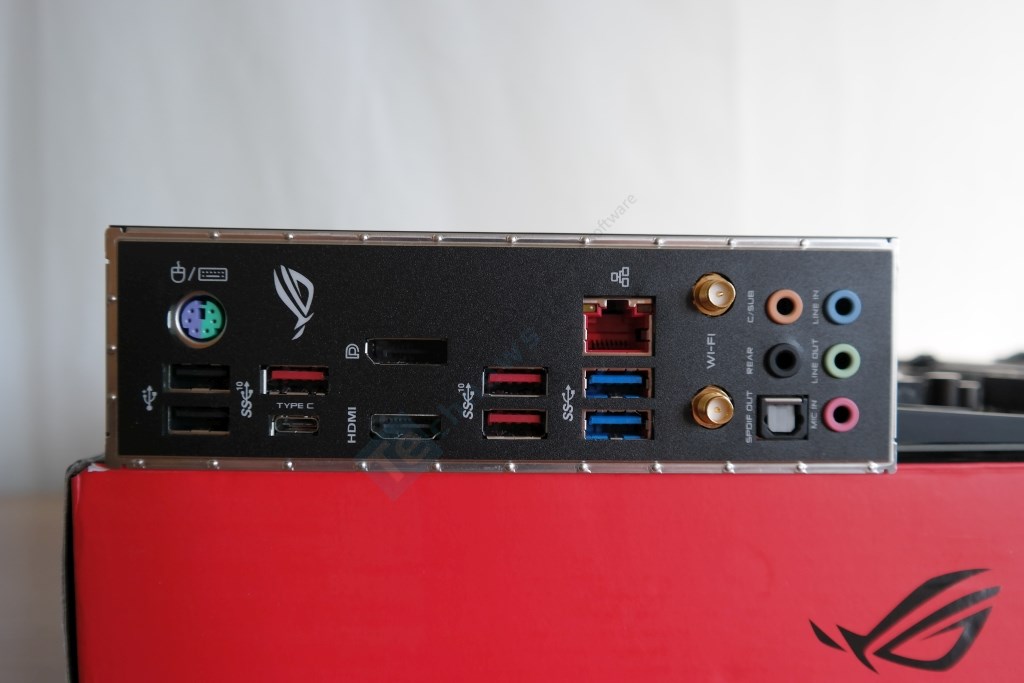

I/O panelėje, kuri iškart pridengta dangteliu, visi matomi USB lizdai valdomi Z390 mikroshemų rinkinio. Buvo integruoti du USB 2.0 (juodi), du USB 3.1 Gen 1 (mėlyni), trys A tipo bei vienas C tipo USB 3.1 Gen 2. Taip pat yra ir PS/2 portas. RJ-45 lizdas susietas su „Intel I219V“ moduliu (1000 Mbps) ir yra apsaugotas LANGuard technologijos, o dviejų juostų 802.11ac WiFi valdomas „Intel Wireless-AC 9560“ modulio. Palaikoma Bluetooth 5.0 versija ir MU-MIMO. Maksimali sparta nurodoma 1730 Mbps. 7.1 garsas gali būti išvestas arba naudojant analogines audio jungtis, arba skaitmeninį S/PDIF. DisplayPort geba išvesti 4096 x 2304 rezoliucijos vaizdą su 60 Hz skleistine, o HDMI galimybės apribotos iki 4096 x 2160 @30 Hz.
