Duetas: „Asus ROG Strix Z390-E Gaming“ ir „Corsair Vengeance RGB PRO“

ROG Strix Z390-E Gaming VRM grandinė

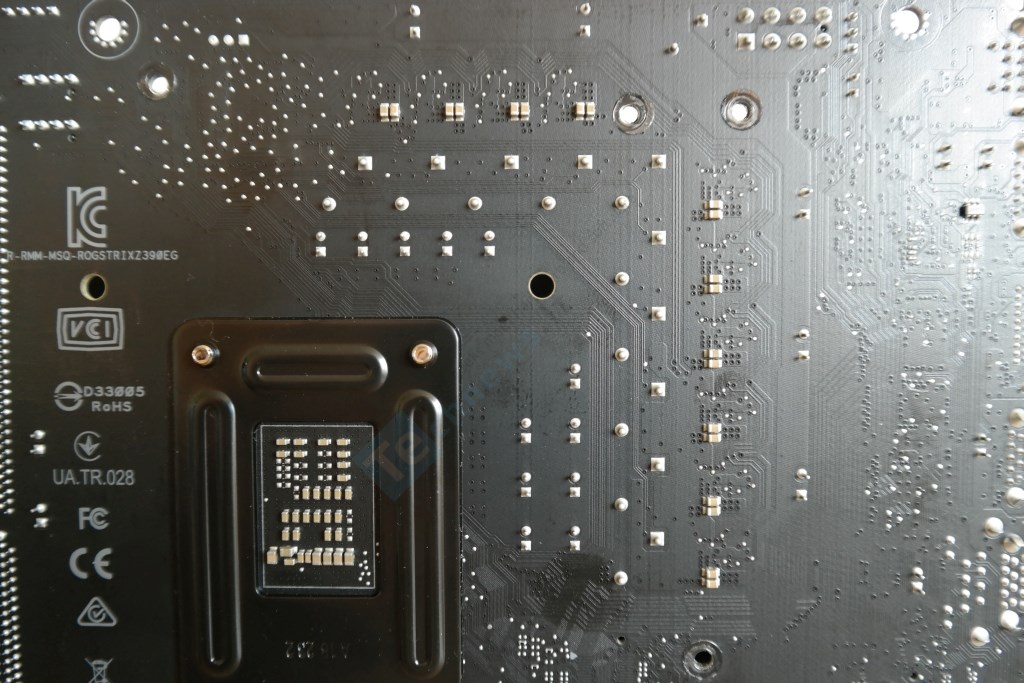

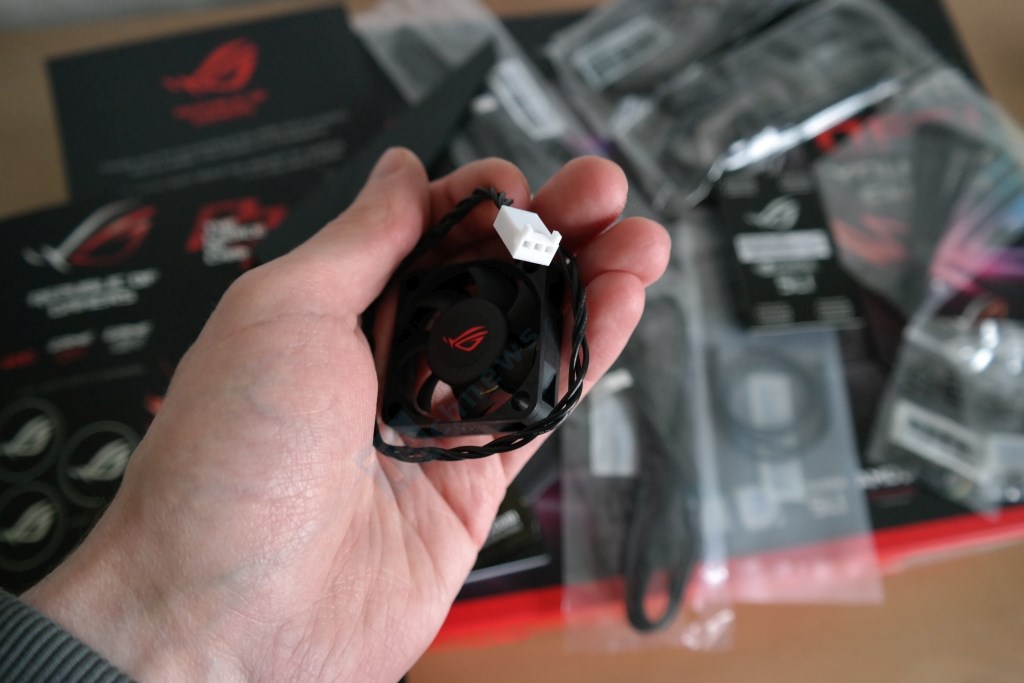

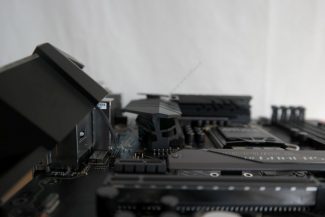

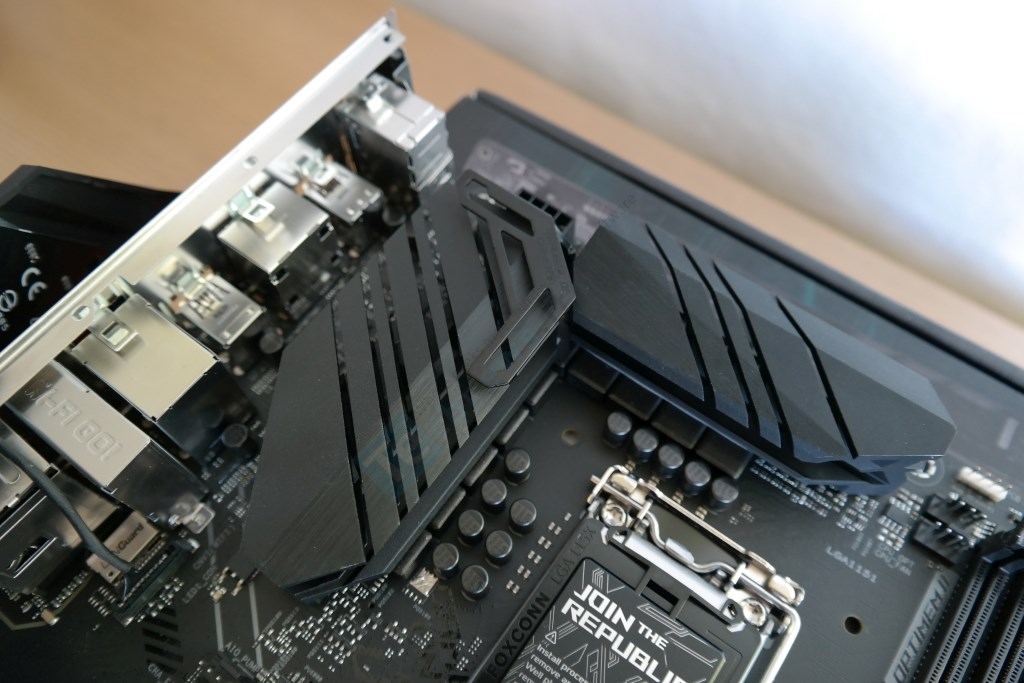

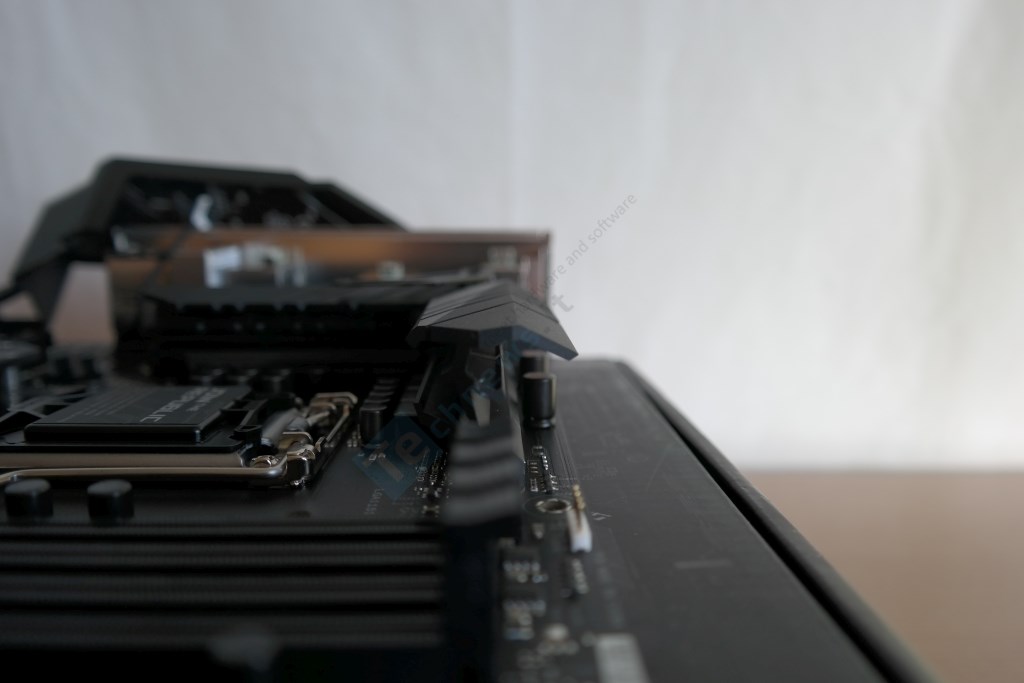

VRM grandinę aušinantys radiatoriai neatrodo blogai. Didysis (arčiau I/O zonos) sveria 96 gramus, kitas lygiai 60 gramų. Abu radiatoriai tvirtinami patikimiausiu įmanomu būdu – varžtais. Virš masyvesnio radiatoriaus sumontuotas specialus kronšteinas, skirtas laikyti komplektacijoje rastą ventiliatorių. Tai 40 mm skersmens „Sunon“ pagamintas įrenginys, išvystantis beveik 6000 RPM ir greičiausiai turintis elementarius slydimo guolius.

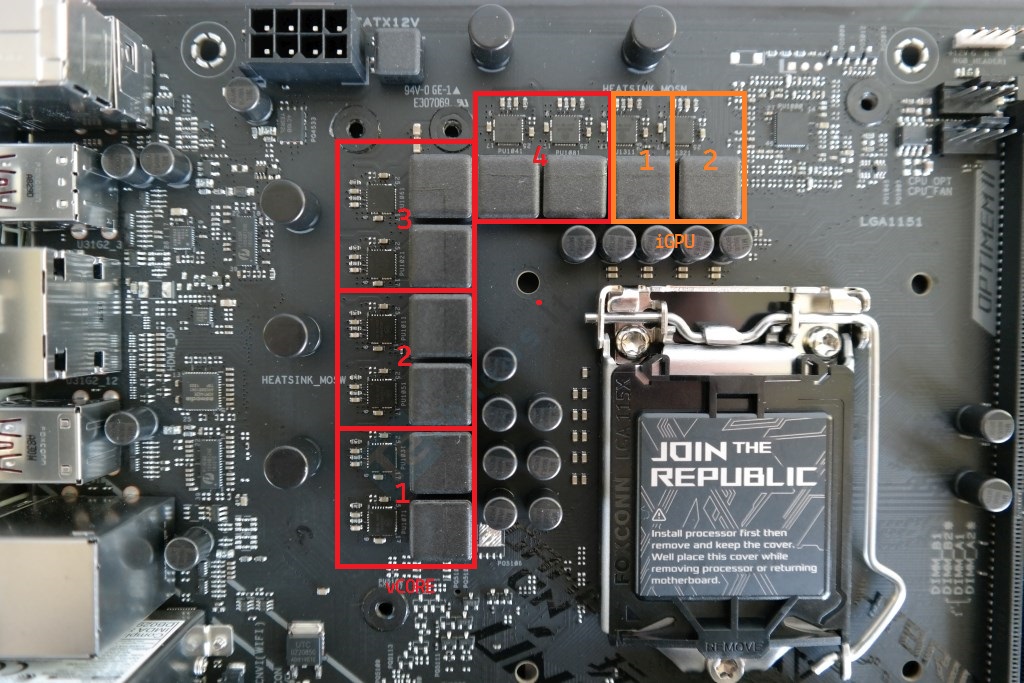

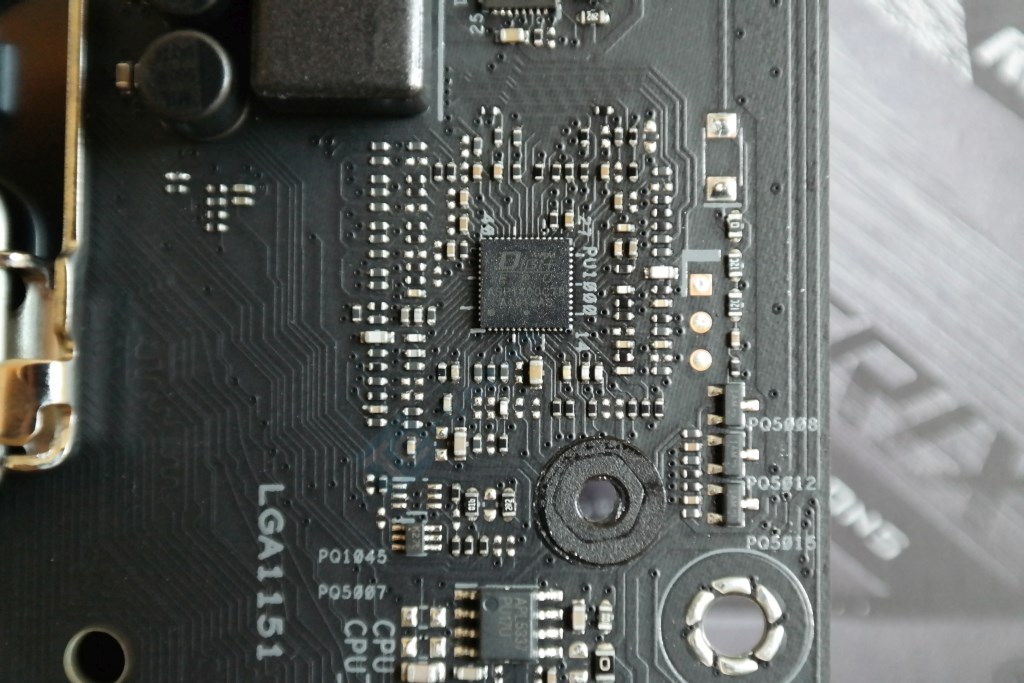

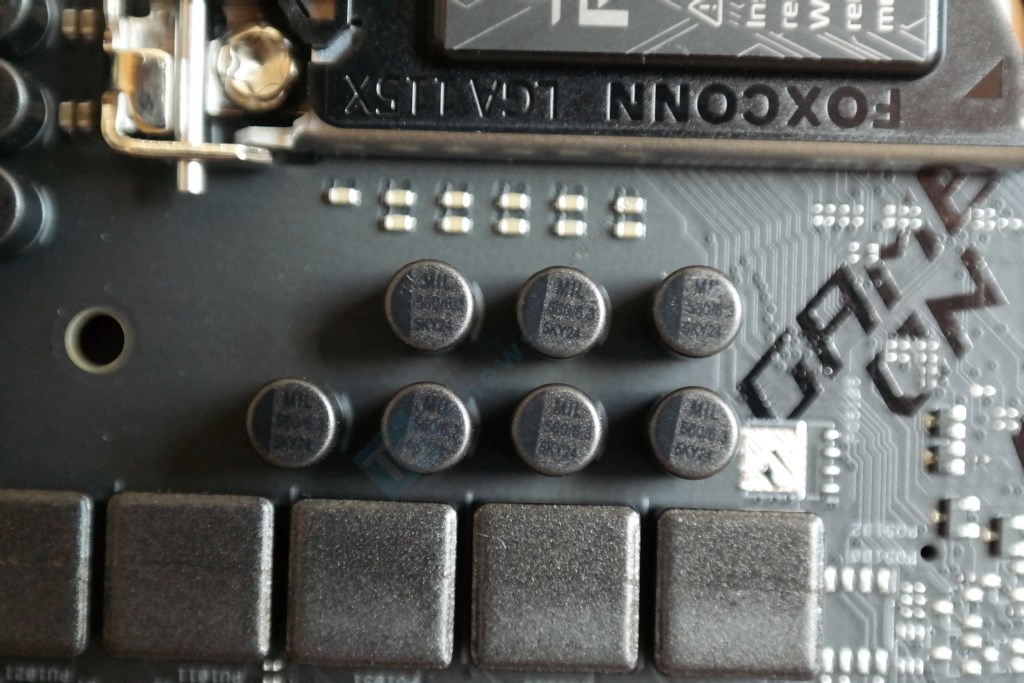

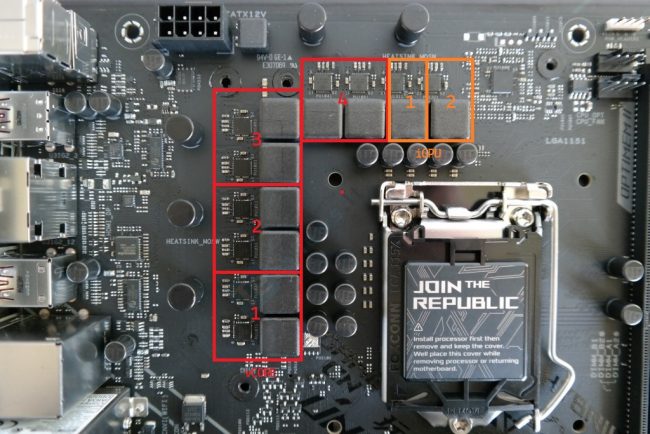

PWM valdiklis pažymėtas ASP1400CTB. Tai greičiausiai vienas iš pervadintų „Richtek“ valdiklių. „Asus“ pasirinko 5K reitingo kondensatorius, greičiausiai vėl pagamintus taivaniečių „Apaq“. Šis valdiklis nepalaiko daugiau 6-ių PWM kanalų. Kadangi induktorių yra 10, o tiek kanalų palaikančio valdiklio motininių plokščių pramonei sukurta nėra ir ant PCB niekur neaptikome papildomų draiverių, tai reiškia, kad ASP1400CTB tikrai neveikia 8+0 konfigūracija. VRM grandinė sukonfigūruota pagal 4+2 schemą: keturios vCore ir dvi iGPU. Vizualiai atrodo, kad VRM grandinė sudaryta iš didesnio skaičiaus fazių, tačiau reikalai nėra tokie blogi kaip su dvigubą komponentų skaičių turinčiomis žemos klasės pagrindinėmis plokštėmis, nes kiekvienas galios blokas viduje turi po atskirą draiverį, kai suklastotose (angl. fake) VRM grandinėse vienas draiveris tenka keliems galios blokams.

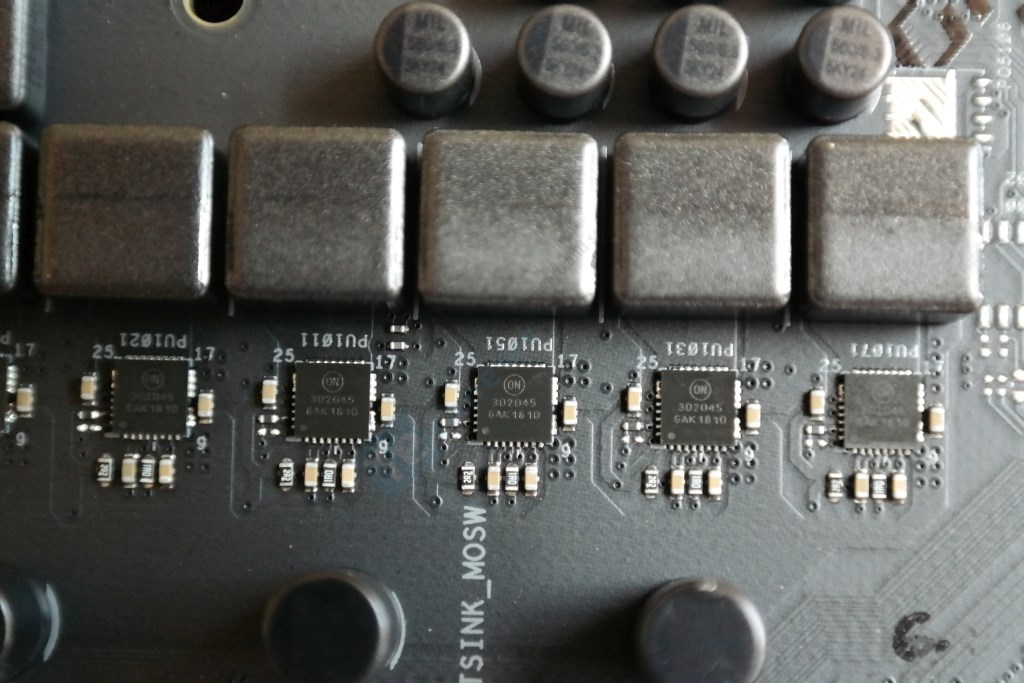

„Asus“ pasirinko labai neblogus NCP302045 (kiekvienas po 45 A) galios blokus iš „ON Semiconductor“. Tiesa, ta pati pagrindinė plokštė gali turėti ir „Vishay“ pagamintus SiC639 galios blokus, kurie savo charakteristikomis labai panašūs į NCP302045. Tokiam VRM grandinės dizainui jau spėjo prigyti „Twin 8 phases“ vardas. Lyginant su tradicine 8 fazių VRM grandine, kurioje panaudoti dubliuotojai, ROG Strix Z390-E Gaming grandinė išėjime turės intensyvesnius bangavimus, taip pat didesnį stresą gaus įėjimo filtravimo mazgas dėl didesnių susidarančių spyglių įsijungiant galios blokams. Nukenčia ir bendras grandinės efektyvumas, tačiau jis vis tiek lieka pakankamai neblogas: prie 200 A (1.3 A) išeigos grandinė generuos ~25 W karščio. Toks dizainas leidžia tolygiau paskirstyt karštį tarp galios blokų ir tuo pačiu radiatoriaus, bet tai turbūt vienintelis tokio dizaino pranašumas.
