„Fractal Design Mood“: kokia bus mūsų nuotaika?

Sistemos montavimas

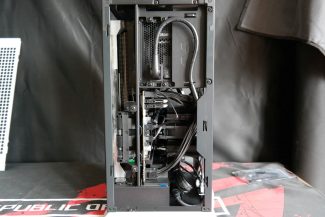

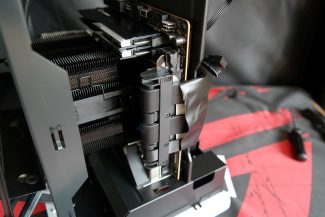

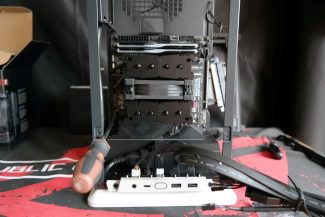

Į „Mood“ korpusą pirmiausiai montuojama mini-ITX pagrindinė plokštė su CPU aušintuvu ir tik po to montuojamas maitinimo šaltinis. Prieš darbus būtina nusisukti HDD dėklą laikantį AIO kronšteiną. Mes pasirinkome 110 mm aukščio „Noctua NH-D9L“ aušintuvą tikėdamiesi, jog turėsime galimybę greta jo ant kronšteino įdiegti papildomus sisteminius ventiliatorius. Prisukti motininę plokštę visuose keturiuose kampuose buvo patogu, vėliau sekė PCIe riser’io prijungimas iš korpuso krašto.

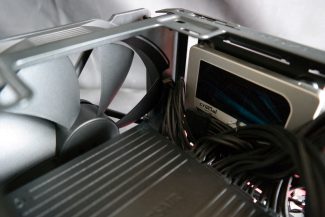

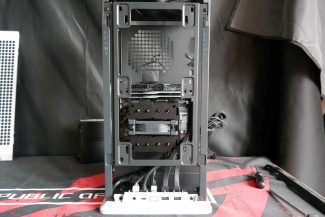

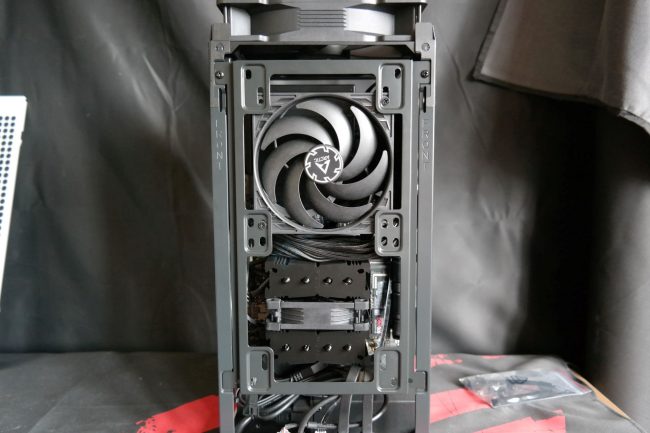

Sumontavus motininę su aušintuvu galima atgal grąžinti kronšteiną. Deja, bet paaiškėja, kad CPU aušintuvo aukštyje papildomas ventiliatorius netilps – NH-D9L yra per aukštas. Vis tik nuėmę nuo kronšteino HDD dėklą turime galimybę integruoti bent vieną papildomą ventiliatorių. Rekomendacija. NH-D9L ventiliatoriaus originali kryptis turi būti pakeista tam, kad įšilęs oras būtų pučiamas ne į korpuso dugną, o link viršaus, kur integruotas išpučiantis 18 mm skersmens ventiliatorius.

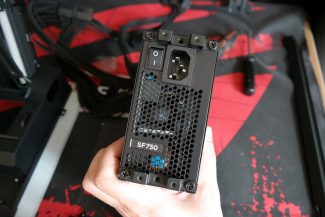

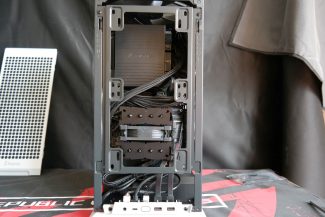

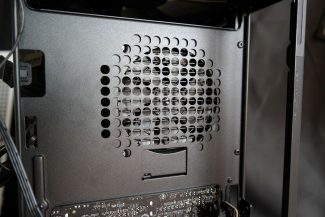

Toliau seka „Corsair SF750“ maitinimo šaltinio montavimas. Patogesniam fiksavimui iš anksto prisukome dviejų dalių kronšteiną. Maitinino šaltinio ventiliatorius atsiduria už vaizdo plokštės sienelės, o oro išmetimo anga atsukama į tą „Mood“ pusę, kurioje šonas yra visiškai uždaras.

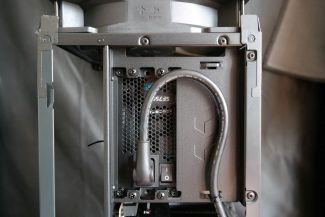

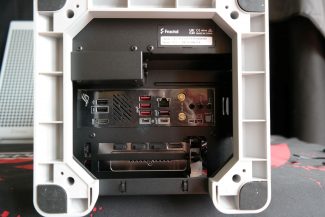

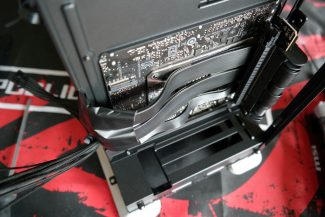

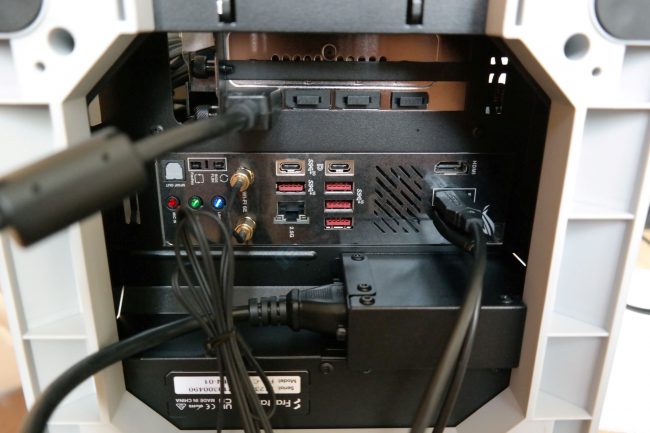

PCIe riser’is galėtų būti trumpesnis – perteklinis ilgis sukuria papildomą laužimą, kuomet vaizdo plokštė montuojama į lizdą. Patogesniam VGA diegimui rekomenduojame „Mood“ korpusą pasiguldyti ant šono. Prijungimui naudojame 12VHPWR kabelį. Pasinaudojus vos vienu surišėju net tiesus 12VHPWR kabelis mums nesukelia nepatogumų. Visos vaizdo jungtys atsidūrė korpuso apačioje.

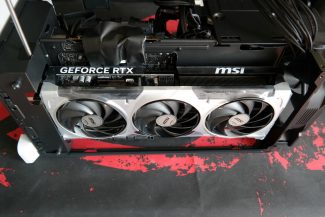

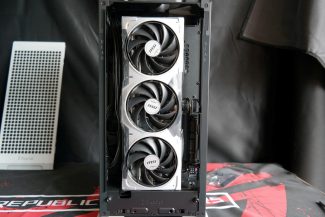

„MSI RTX 5080 Ventus 3X OC“ (303 x 121 x 49 mm) įtilpo labai komfortabiliai – uždėta šoninė panelė nebuvo prilipusi prie vaizdo plokštės.

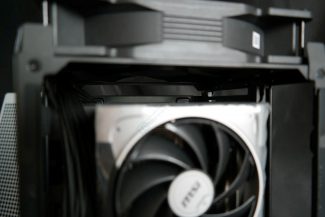

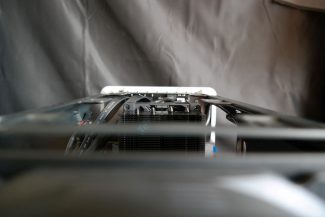

Nors po viršutiniu išpučiančiu ventiliatoriumi yra nemažas tarpas PCIe kabelio permetimui į VGA pusę, tačiau čia reikia atkreipti dėmesį, kad kabelis nesiliestų prie ventiliatoriaus mentelių. Nebūtume nieko prieš jeigu „Dynamic X2 GP-18“ ventiliatorius turėtų apsaugines groteles.

————
