„Fractal Design Terra“: beveik tobulo skonio „sumuštinis“

Montavimas

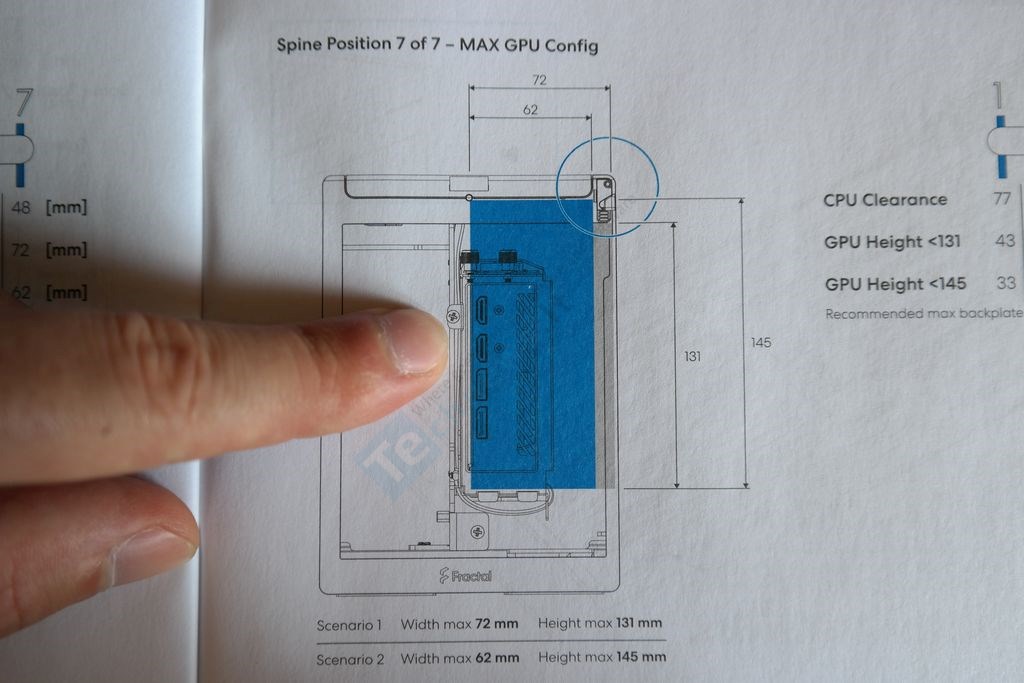

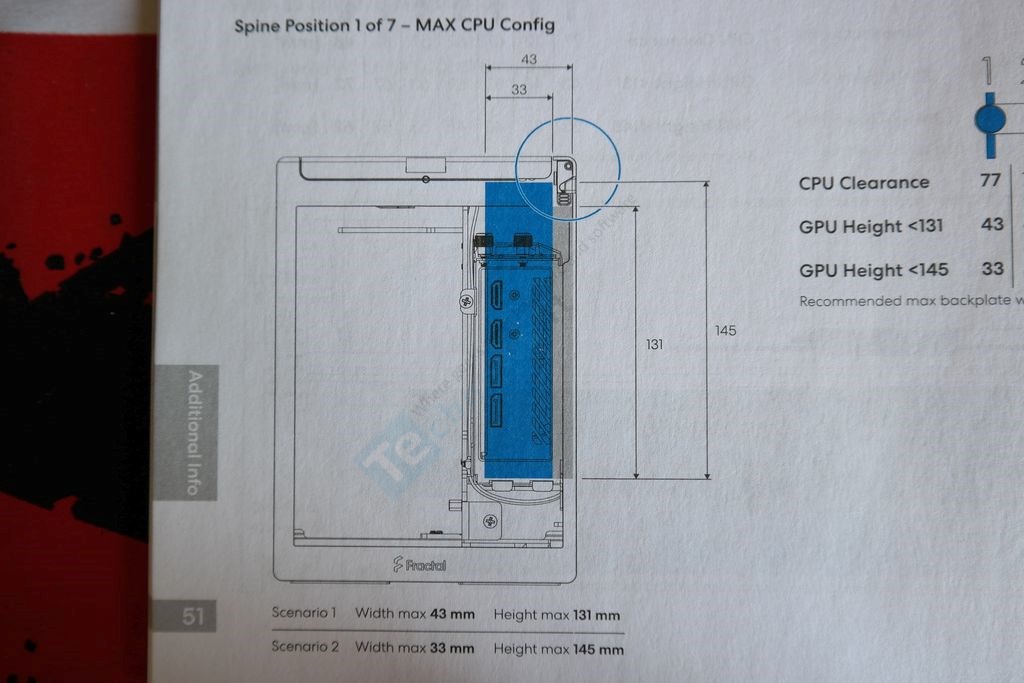

Svarbūs visi trys vaizdo plokštės išmatavimai: nuo ilgio priklausys, ar VGA fiziškai tilps į patį korpusą, o plotis ir aukštis apsprendžia kiek vietos turėsime CPU aušintuvui judindami „stuburą“. Montavimą atlikome „stuburui“ esant gamyklinėje (4) pozicijoje.

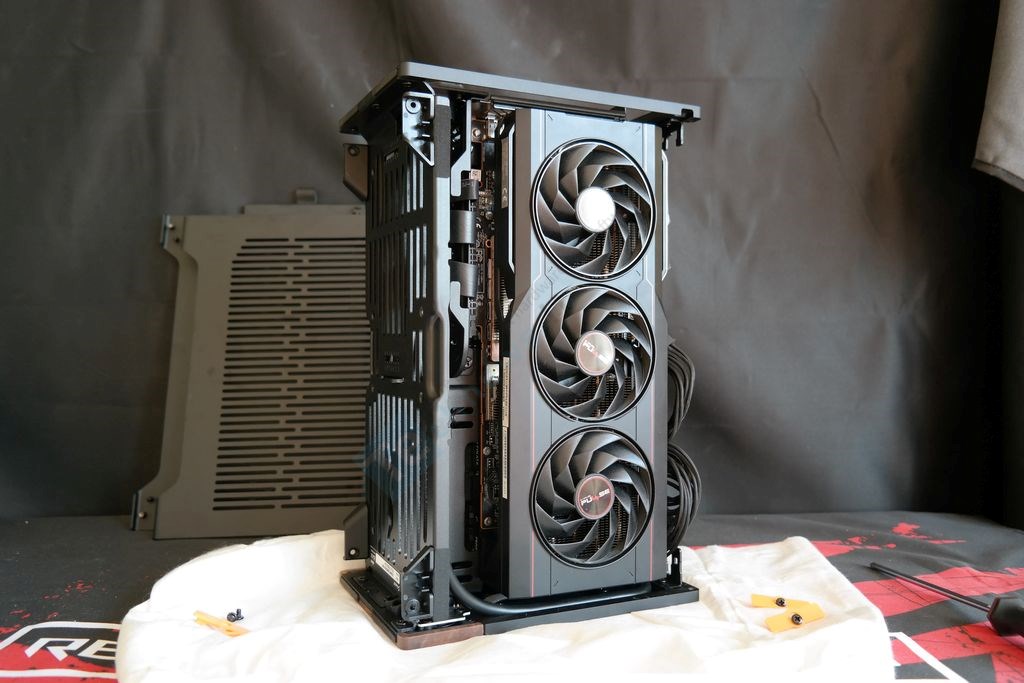

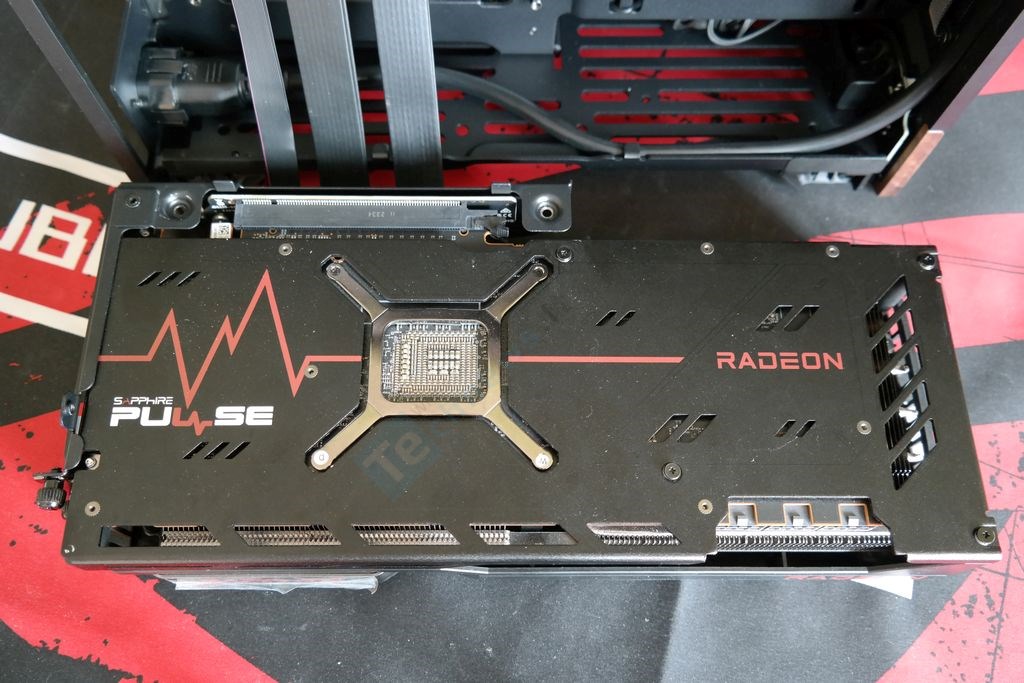

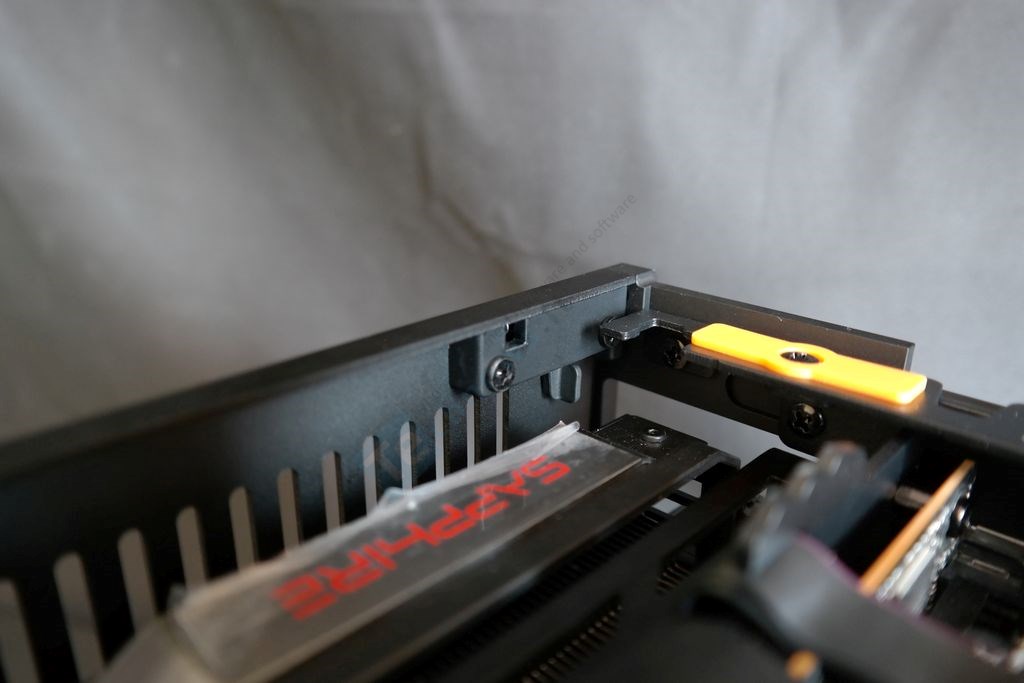

Nors „Sapphire Pulse RX 7900 XTX“ yra platesnė nei 131 mm (134 mm) kritinėje vietoje, ties šoną atpalaiduojančiu slankikliu, VGA aušintuvo gaubtas yra įgaubtas, todėl galime laikyti, jog jos plotis <131 mm. Tai yra puiki žinia, kas leidžia išlošti 1 cm CPU aušinutuvui lyginant su tuo, jei VGA plotis šioje vietoje būtų >143 mm.

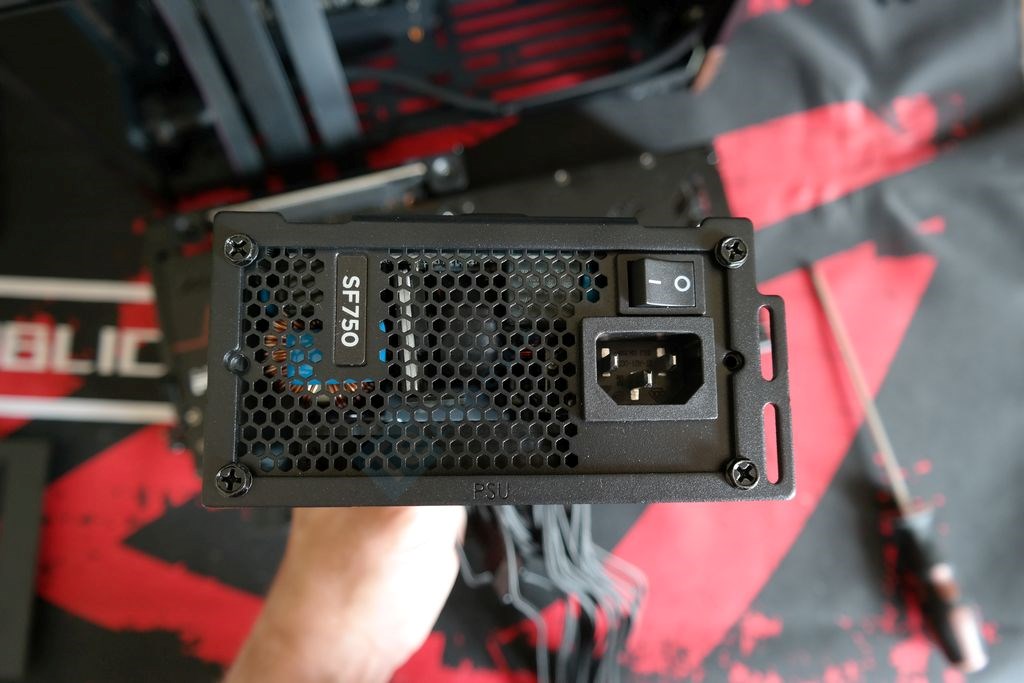

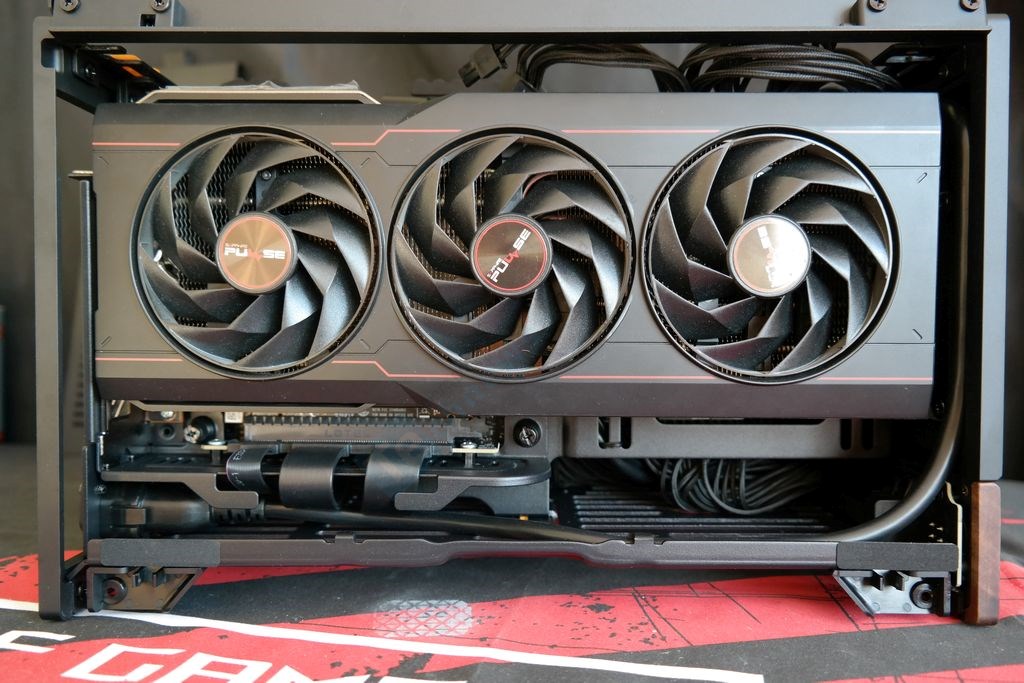

Montavimo metu nereikia suklysti ir vaizdo plokštę sumontuoti anksčiau už PSU, nes PSU laikantis kronšteinas atsukamas būtent iš VGA skyriaus. Laimei, suklydus didelio praradimo nėra, nes atsukus tris varžtus vaizdo plokštę galima patogiai išimti su visu PCIe riser’iu.

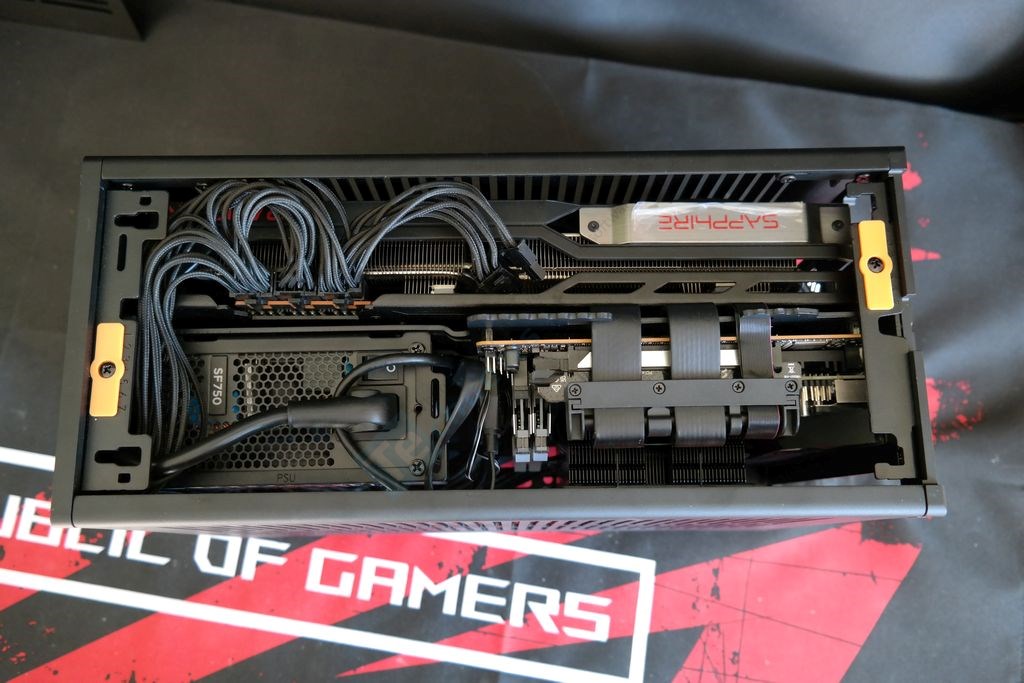

Akivaizdu, kad vietos 120 mm ventiliatoriui dugne nelieka, bent tikrai ne su „Corsair SF750“. Galbūt su neindividualias rankoves turinčiu SFX maitinimo šaltiniu būtų galima priartėti prie to. Dabar po PSU galima įsprausti nebent 2,5″ SSD kaupiklį. Visgi su SF750 pasiekėme puikų rezultatą nepanaudodami nė vieno kabelių surišėjo. Korpuso viršutinėje dalyje buvo šiek tiek ankštoka dėl mažai lanksčių PCIe kabelių, tačiau juos stipriau palenkus viršutinis gaubtas užsidarė.

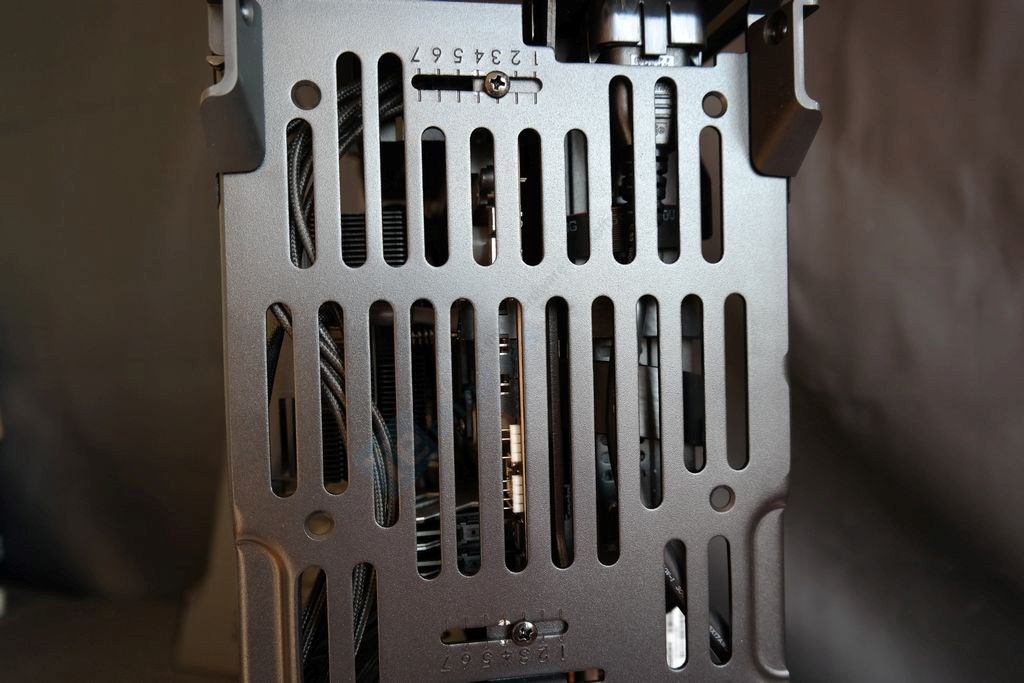

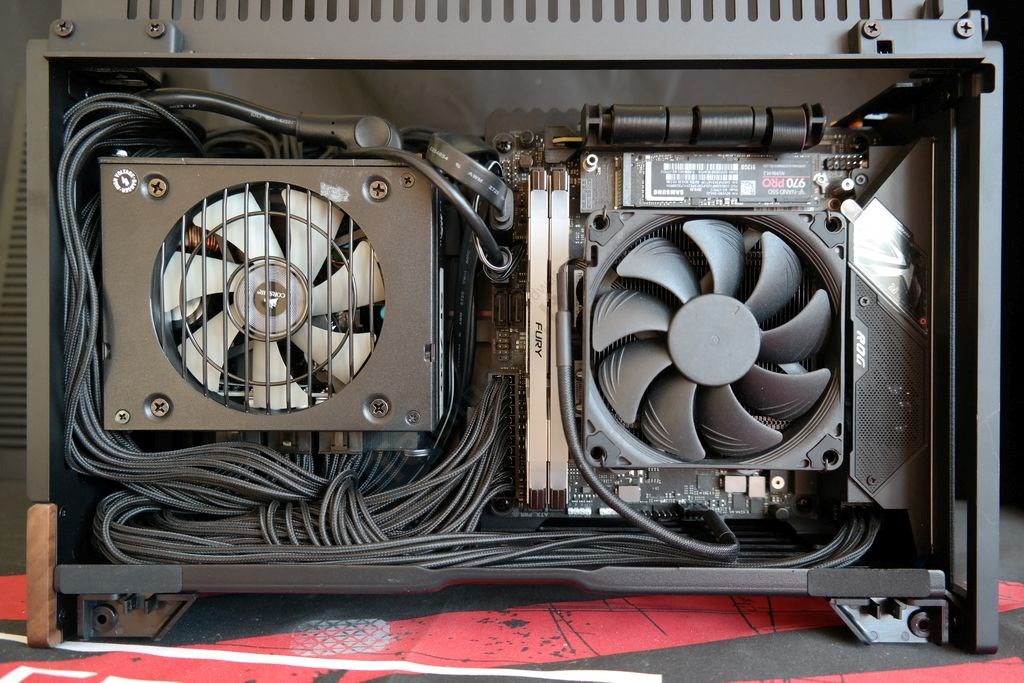

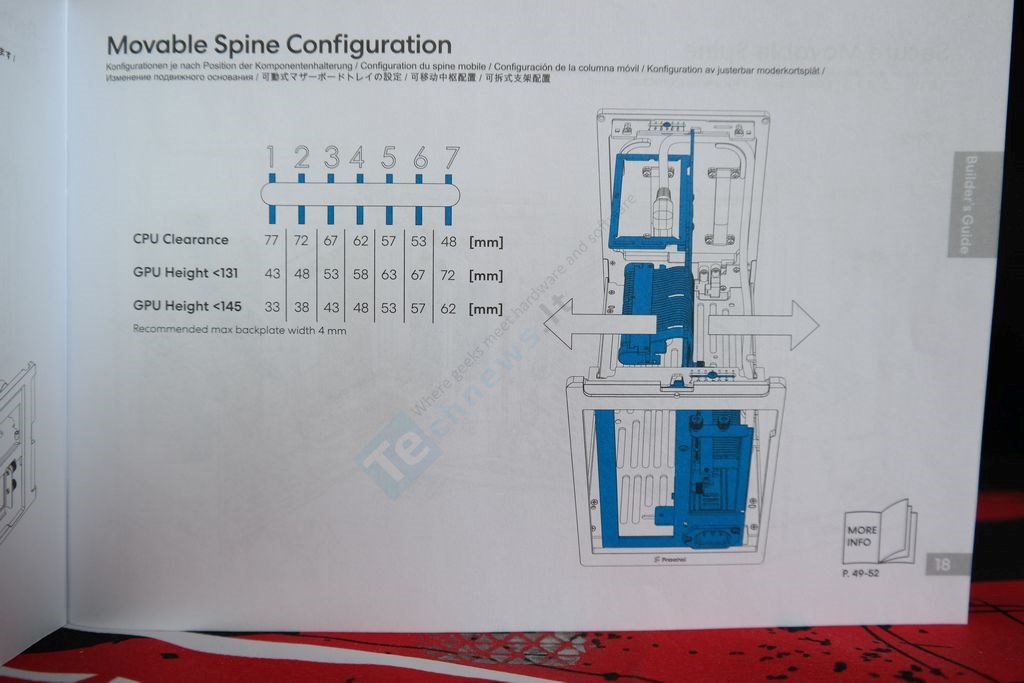

Sumontavus visą sistemą dėl pernelyg išsikišusio „Noctua NH-L9x65 chromax.black“ aušintuvo pilnai neužsidarė atitinkamas šonas. Primename, kad „stuburas“ buvo gamyklinėje pozicijoje (4). Mums reikėjo „stuburą“ perstumti iš 4-os pozicijos į 3-ią. Tai leido uždaryti abu dangčius: vaizdo plokštė atsirėmė į dangtį, o kitoje pusėje tarp CPU aušintuvo ir dangčio liko 1-2 mm tarpelis, ne daugiau. Tai atitinka su „Fractal Design“ pateikta informacija, kad turint 53 mm aukščio VGA, kurios plotis <131 mm, CPU aušintuvui lieka 67 mm. Gerai, kad „stuburo“ perstumimą galima atlikti neišimant komponentų. Turbūt patogiausia tai daryti pasistatant korpusą į vertikalią poziciją, kadangi reikia prieiti ir prie viršaus, ir prie dugno. „Stuburas“ fiksuojamas jau be matytų oranžinių stop’ų, vien varžtais.
