Legenda su geresne pabaiga: „ASRock B550 Steel Legend“ pagrindinė plokštė

VRM grandinė geresnė už matytą X570 modelyje

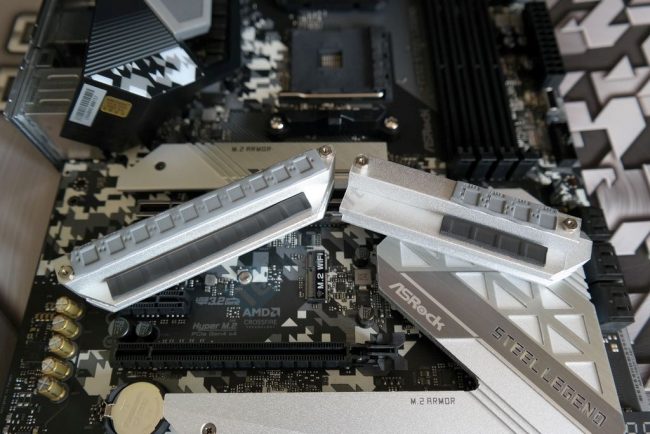

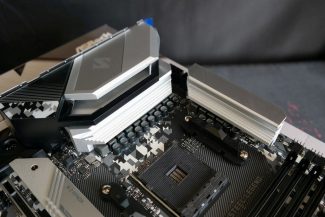

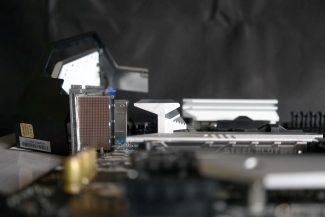

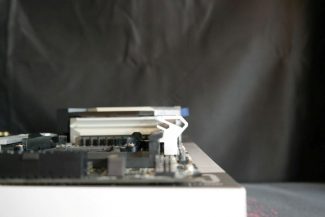

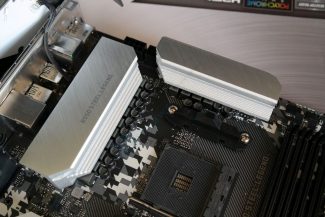

Nors B550 yra žemesnės klasės mikroschemų rinkinys už X570, tačiau tai nesutrukdė gamintojui tos pačios serijos motininėje plokštėje sumontuoti efektyvesnę VRM grandinę. Viskas prasideda nuo sunkesnių radiatorių. Svorio skirtumas tarp pagrindinių radiatorių 50 gramų B550 naudai, o mažesnysis radiatorius, kuriam tenka aušinti tik dvi vCore fazes ir vieną SOC, yra daugiau nei 35 gramais sunkesnis. Svoris tiesiogiai neapsprendžia radiatorių našumo, tačiau akivaizdu, kad „ASRock“ patobulino dizainą ir ant „B550 Steel Legend“ sumontuoti VRM radiatoriai pasižymi didesniu paviršiaus plotu. Aišku dalį „ASRock“ pastangų nubraukia plastmasinis I/O zonos dangtelis, kuris uždengia grubiai pusę pagrindinio radiatoriaus. Dėka tvirtinimo sistemos varžtais, kontaktas su galios blokais yra puikus.

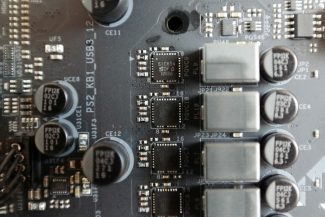

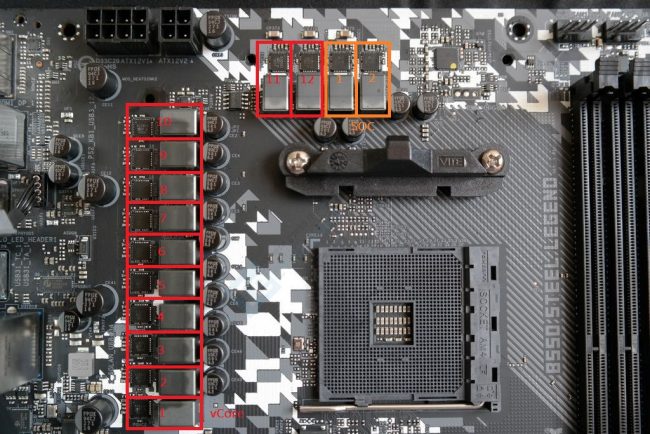

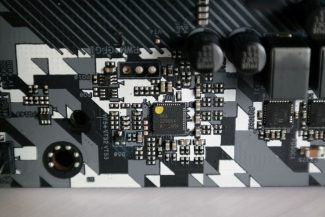

„ASRock“ pasirinko „Renesas“ RAA229004 PWM valdiklį. Informacijos apie jį labai mažai, žinome tik palaikomų kanalų skaičių (8). Kadangi induktorių yra gerokai daugiau nei RAA229004 sugeba palaikyti kanalų, reikia išsiaiškinti, ar vCore dalis turi padvigubintą galios komponentų skaičių. Galinėje PCB dalyje radome šešis ISL6617 fazių dubliuotojus, kurie leidžia išplėsti vCore fazių skaičių iki 12-os. Gera žinia, jog šie dubliuotojai palaiko tarpfazinį įtampos balansavimą, o tai kiek padidina bendrą VRM efektyvumą. SOC dalyje dubliuotojo nėra, bet čia lieka dvi fazės pilnai išnaudojant RAA229004 valdiklio galimybes. Jis dirba 6+1+1 kanalų režimu.

vCore dalyje stovi „Vishay SiC654“ DrMOS galios blokai, kai SOC dalyje SiC654A galios blokai. Kuo jie skiriasi (apart žymėjime esančios A raidės) pasakyti negalime, tačiau specifikacijų lape abiem nurodomas maksimalus 50 A stipris. SiC654 galios blokai tikrai palaiko OCP ir OTP apsaugas, tačiau ar aktyvuotos priklauso ir nuo RAA229001 galimybių, kurios mums nėra žinomos. Tokios kainos zonoje labai neįprasta matyti vien 12K ištvermės reitingą turinčius input/output polimerinius „Nichicon“ kondensatorius.

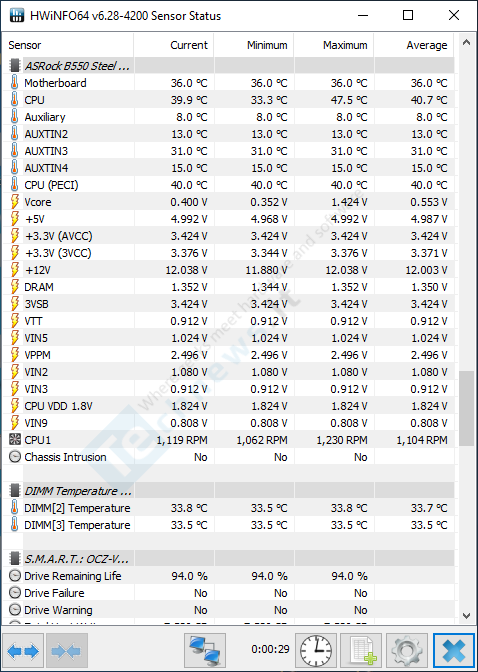

Deja, bet temperatūros matavimų pateikti negalime, nes nėra integruoto termo sensoriaus. Bet kokiu atveju šiai grandinei net ir spartintas „Ryzen 7 3700X“ nebūtų joks iššūkis.
