„MSI MPG Z390 Gaming Pro Carbon“: nepageidaujami Z390 panašumai su B450

Žvilgsnis iš arčiau į „MPG Z390 Gaming Pro Carbon“

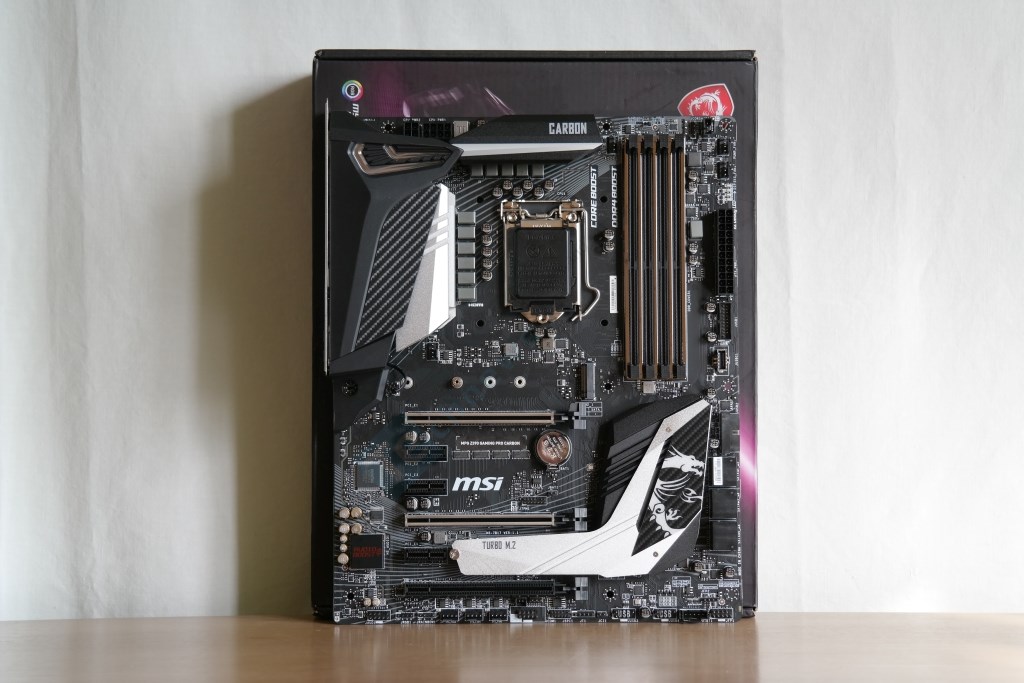

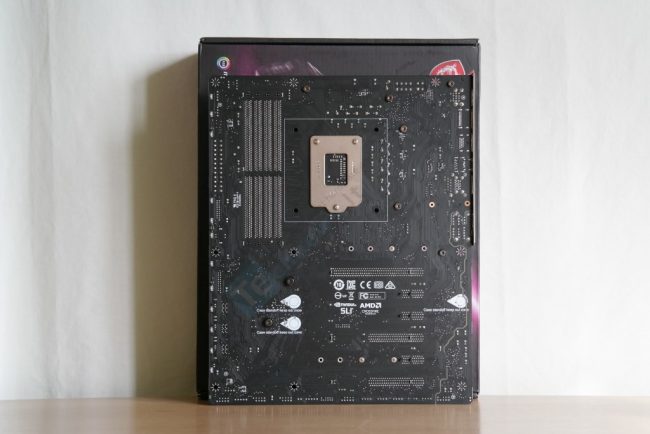

ATX formato (24,3 x 30,4 cm) „MSI MPG Z390 Gaming Pro Carbon“ neturi daug bendro su anglies pluoštu, nors pavadinime yra žodis carbon. Šios medžiagos imitaciją matome tik ant I/O zoną (ir dalį VRM radiatoriaus) dengiančio dangtelio. Garso posistemės zona liko „nuoga“, ji neuždengta. Ant matinės juodos montažinės plokštės labiausiai išsiskiria šviesiai pilkos detalės. Tai vienas iš dviejų VRM radiatorių ir mikroschemų rinkinį aušinantis radiatorius, kuris nutįsta tarp PCIe 3.0 x16 lizdų ir greičiausiai yra atlieka ir M.2 lizdo aušinimo funkciją. Be abejo, akys atkreipia dėmesį į firminį MSI drakoną ir blizgius DIMM lizdus, kurie greičiausiai yra sustiprinti. „MSI MPG Z390 Gaming Pro Carbon“ išvaizda nėra labai išsiskirianti, tačiau palieka neutraliai skoningą įspūdį, kuris pakankamai gerai tiks prie bet kokio galutinio build’o.

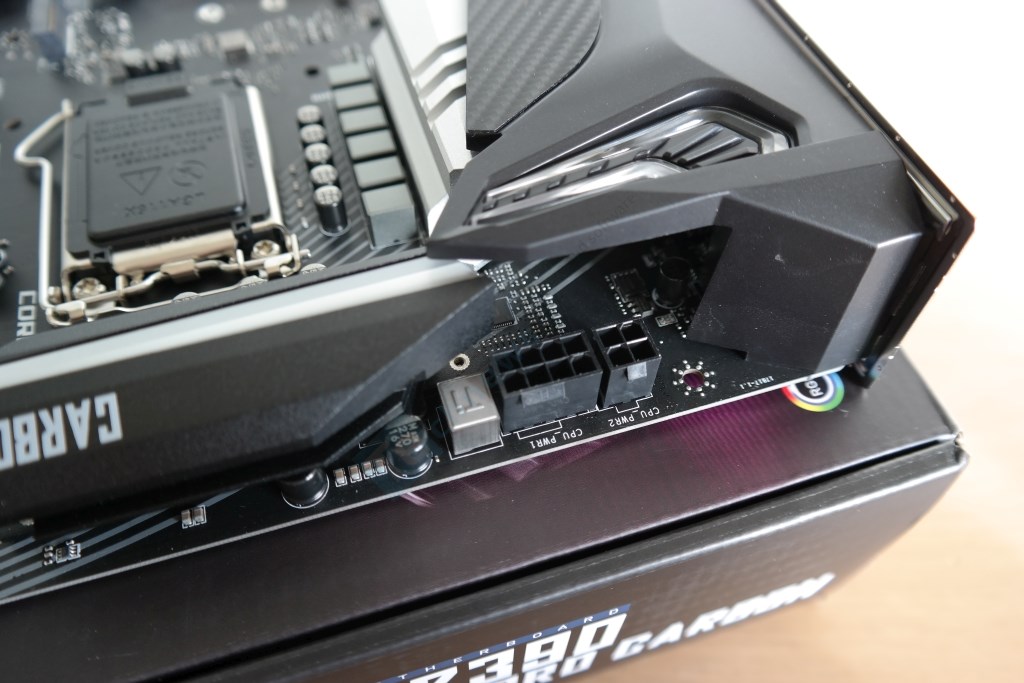

8+4-pin EPS12V lizdų konfigūracija užtikrina teorinę 432 W įeigos galią, bet, kaip visada, užpildyti 4-pin lizdo nereikia. Šone turime CPU_FAN1, PUMP_FAN1 ir SYS_FAN1 lizdus. Neaišku, kodėl CPU_FAN1 buvo pavadintas būtent taip, nes antrojo lizdu CPU ventiliatoriams nėra. Neaiškūs ir lizdų stipriai. 3-pin JCorsair1 galvutė skirta prijungti adresatines (5 V) „Corsair“ RGB juosteles arba RGB pašvietimą turinčius „Corsair“ ventiliatorius. Tiesa, tam dar reikalingas valdymo centras ir tik tada bus galimas valdymas naudojant MSI programinę įrangą. 4-pin JRGB2 (12 V, 3 A) galvutė skirta 5050 RGB juostelėms, bet MSI neatžymi jos galios. Žemiau SYS_FAN1 lizdo stovi EZ Debug LED indikatoriai, kurie leidžia greitai identifikuoti problemą POST fazėje.

Po DDR4 Boost pavadinimu slepiasi MSI inžinierių parinktas optimizuotas takelių išdėstymas. Oficialiai motininė plokštė palaiko 4400 MHz (OC) DDR4 atmintį. Jai tinka tik un-buffered bei non ECC tipo moduliai, kurių maksimali talpa gali siekti 64 GB. DIMM lizdai yra sutvirtinti ir virš kiekvieno stovi LED indikatorius, parodantis, ar lizde yra modulis. Užraktų sistema – dvipusė.

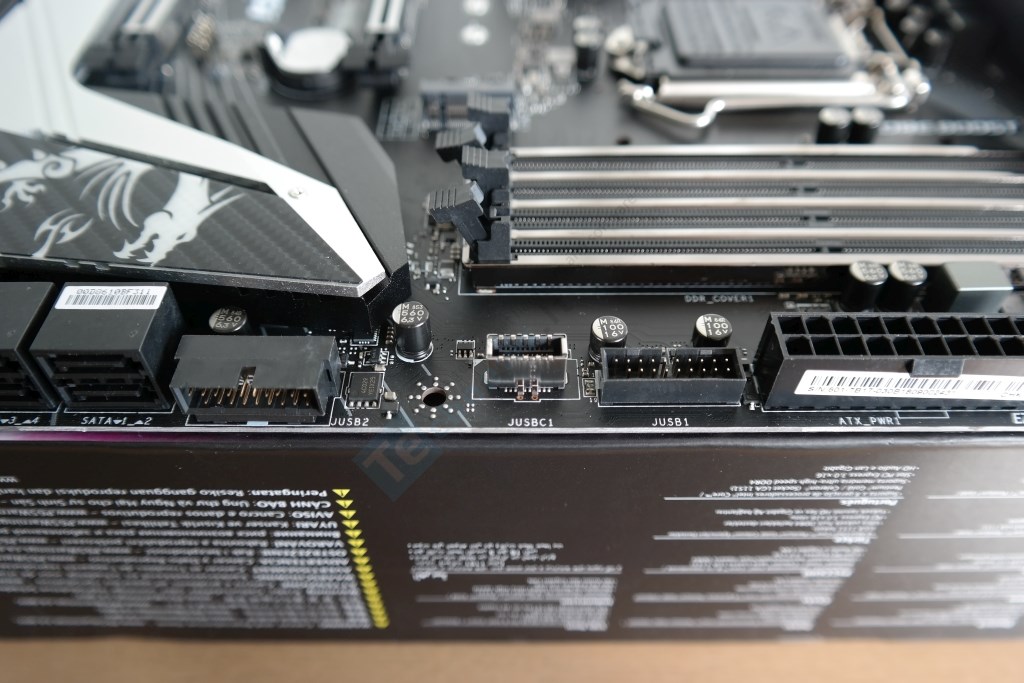

PCB krašte pastatytos dvi vidinės USB 3.0 galvutės (viena vertikali, viena pakreipta) ir vidinė C tipo USB 3.1 Gen 2 (10 Gb/s) galvutė. Pagrindinė plokštė turi šešis SATA III (6 Gb/s) portus, kurie visi yra tinkami RAID 0, 1, 5 ir 10 tipo masyvų sudarymui.

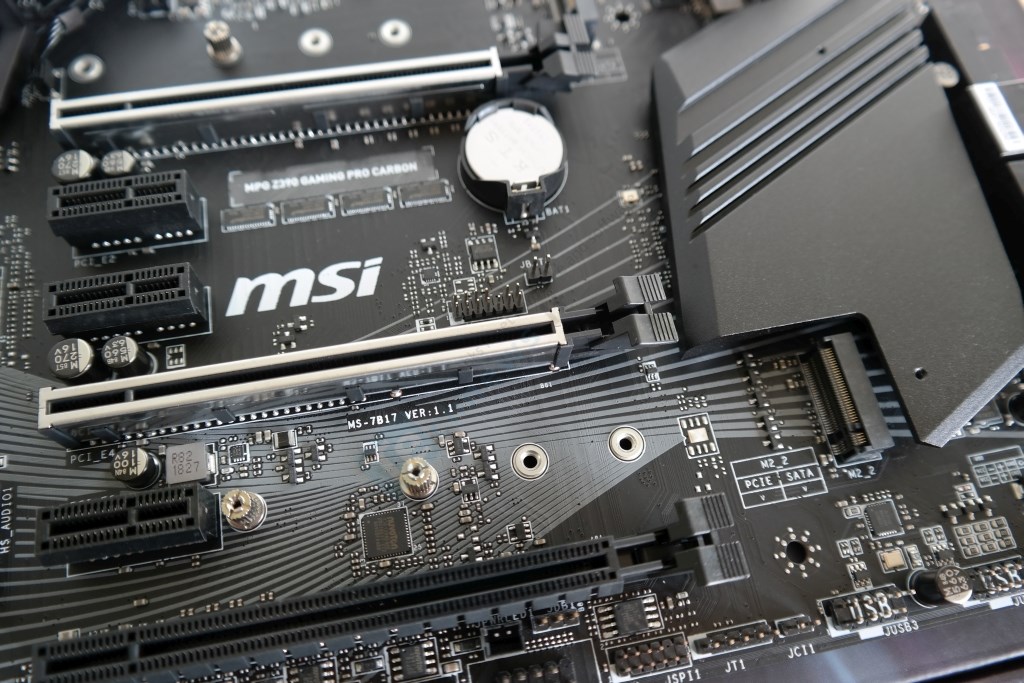

Du iš trijų mechaninių PCIe 3.0 lizdų yra sustiprinti, todėl labiau atsparūs masyvių vaizdo plokščių sukeliamai laužimo jėgai. Šių dviejų lizdų elektrinis pralaidumas arba x16/x0 , arba x8/x8, kas reiškia, kad palaikoma 2-way SLI, o trečiasis nesustiprintas lizdas (jo pralaidumas x4) išplečia „CrossFireX“ palaikymą iki 3-way. „MPG Z390 Gaming Pro Carbon“ taip pat siūlo tris PCIe 3.0 x1 lizdus.Nors baterija nėra optimalioj pozicijoje norint ją išimti, tačiau CLR_CMOS trumpiklis yra pakankamai žemai, kad jį būtų galima užtrumpinti net turint itin masyvią vaizdo plokštę.

Virš pagrindinio PCIe 3.0 x16 lizdo esantis M.2 lizdas negauna jokio dedikuoto aušinimo. Jis priima tiek SATA, tiek PCIe magistralės SSD kaupiklius. Didžiausias formatas 22110. Įstačius SSD su PCIe magistrale negresia jokie duomenų pralaidumo dalinimaisi, tik panaudojus SSD su SATA magistrale bus atjungtas vienas iš šešių SATA portų.

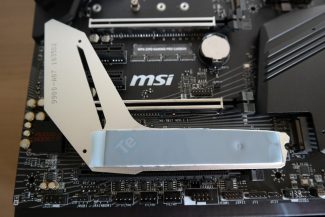

Antrajam M.2 lizdui (M2_2) jau yra skirta šilumą išsklaidanti plokštelė, kurios pusė atsiduria ant Z390 mikroschemų rinkinį aušinančio radiatoriaus. Tokį dizainą ne kartą esame matę „Asus“ pagrindinėse plokštėse ir jis veikdavo puikiai. Į M2_2 lizdą telpa 22110 formato SSD. MSI paruoštas vartotojo gidas yra painus ir aiškiai neapibrėžia, kurie SATA lizdai bus atjungti kai M2_1 lizdas nėra užimtas. Priklausomai nuo SSD naudojamų magistralių kombinacijos M2_1 ir M2_2 lizduose bus atjungta nuo 1 iki 3 SATA portų. Abu M.2 lizdai tinkami „Intel“ „Optane“ technologiją turintiems SSD kaupikliams.

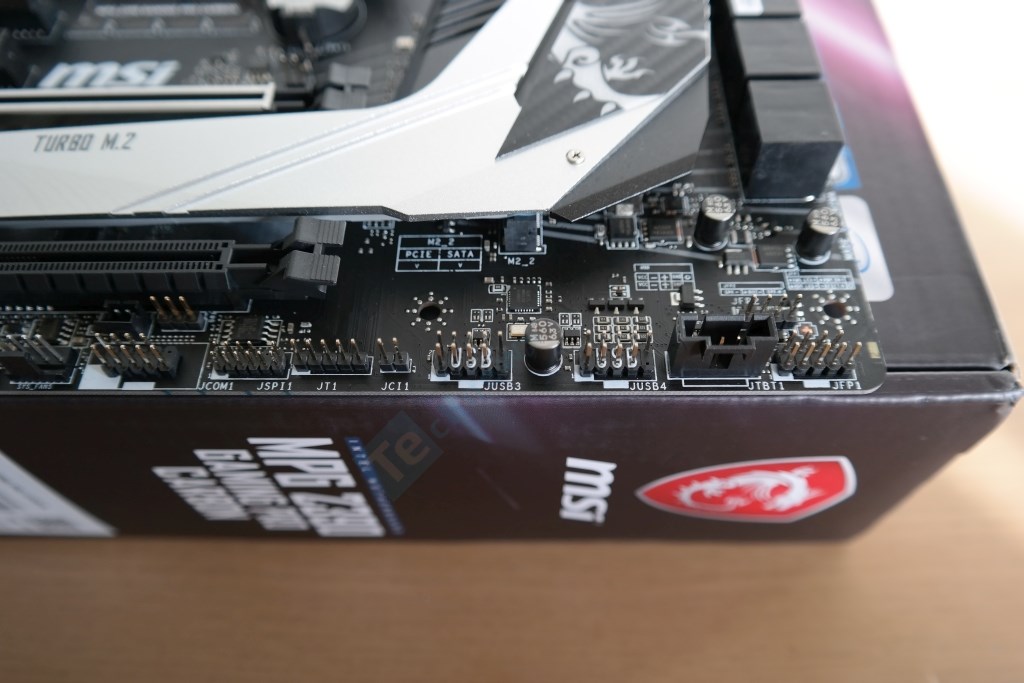

Apatinėje dalyje turime eilę SYS_FAN lizdų, dar vieną JRGB1 (12 V, 3 A) galvutę bei nematytą 3-pin JRAINBOW (5 V, 3 A) galvutę. Pastaroji skirta adresatinėms WS2812B juostelėms, turinčioms ne daugiau 72 LED. Dešiniau seka dvi vidinės USB 2.0 galvutės, Thunderbolt lizdas pridėtinei plokštei ir korpuso priekinei panelei skirtos jungtys.

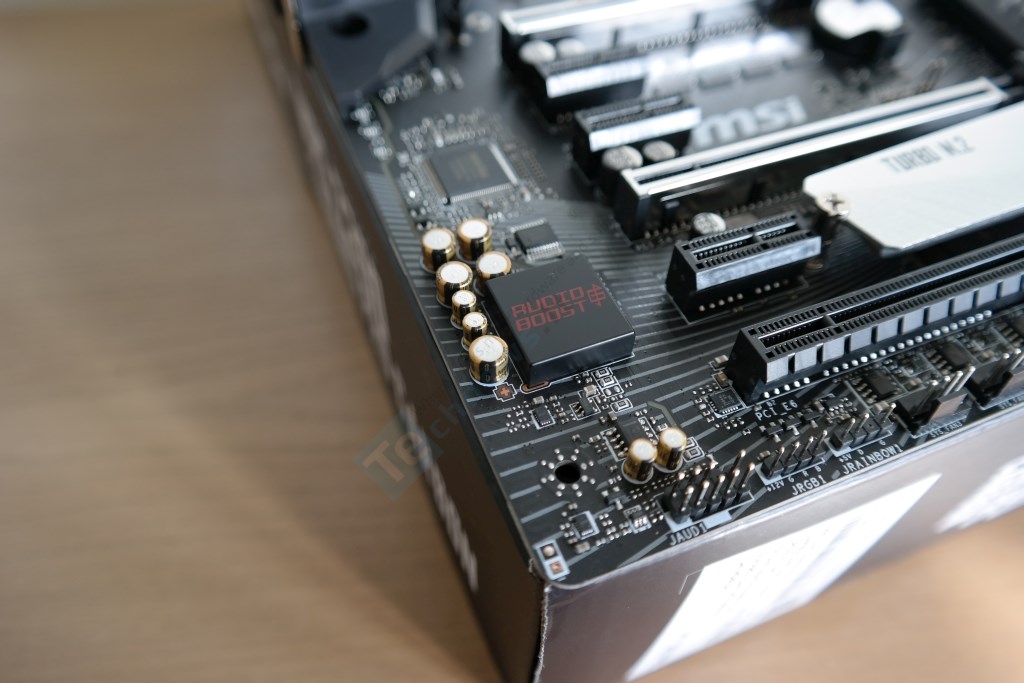

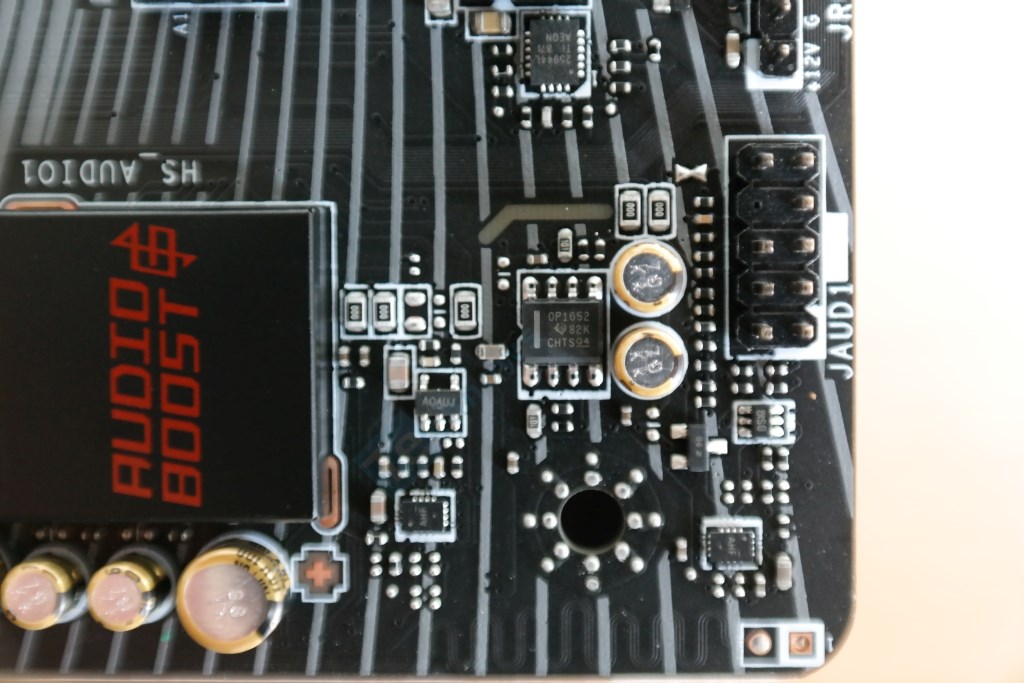

Audio Boost garso posistemyje standartiškai integruotas 7.1 kanalų „Realtek ALC1220“ garso kodekas, tiksliau jo atmaina ALC1220P-VB2. Audio dalis atskirta nuo likusios montažinės plokštės, o kodekas uždengtas EMI dangteliu. Greta jo radome papildomą „Texas Instruments“ OPA1652 operacinį stiprintuvą ausinėms. MSI pasirinko japoniškos kilmės „Nichicon“ kondensatorius.

I/O dangtelį, kuris jau iškart yra prikabintas prie pagrindinės plokštės, puošia MSI firminis raudonas drakonas. Deja, bet jis nėra iliuminuotas ir negali apšviesti panelės jungčių. Čia MSI patalpino du USB 2.0 portus, šone jų PS/2 lizdą, taip pat du USB 3.1 Gen 1 (5 Gb/s) portus ir du (A + C tipo) USB 3.1 Gen 2 (10 Gb/s) portus, kurie apibrėžti raudonai. RJ-45 lizdas sujungtas su gigabitiniu „Intel I219-V“ tinklo moduliu. 7.1 kanalų garsas išvedamas pasinaudojus analogines jungtis arba skaitmeninę S/PDIF. HDMI 1.4 lizdas užtikrina maksimalią 4096 x 2160@24 Hz raišką, o Displayport – 4096 x 2304@60 Hz.

Skirtingai nei „Z390 Aorus Pro“ iš bevielio WiFi modulio neturinčios „MPG Z390 Gaming Pro Carbon“ nebuvo išimtas jam skirtas lizdas. Nagingi žmonės galėtų kiek pamodifikuoti I/O dangtelį ir „MPG Z390 Gaming Pro Carbon“ paversti į  „MPG Z390 Gaming Pro Carbon AC“.
