„MSI MPG Z390 Gaming Pro Carbon“: nepageidaujami Z390 panašumai su B450

VRM grandinė - gera nebent vidutiniame segmente

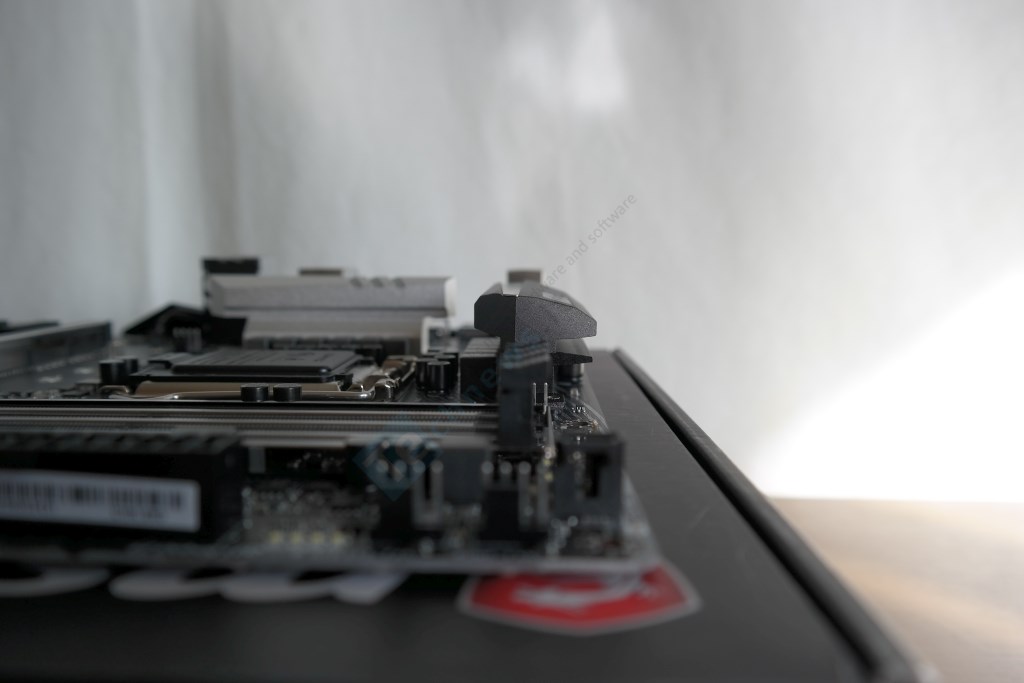

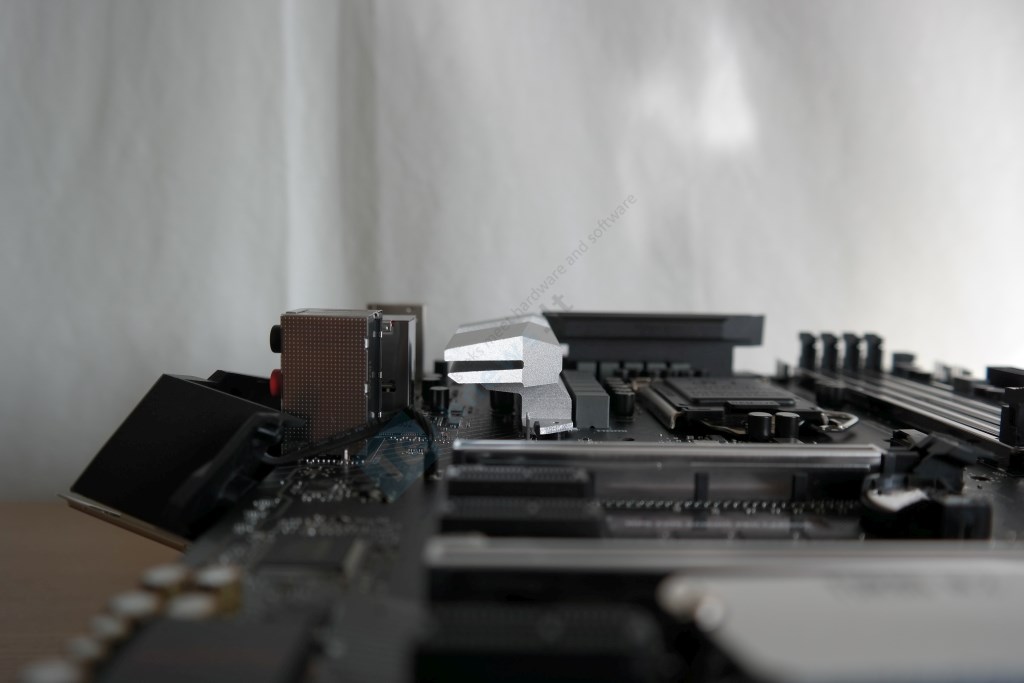

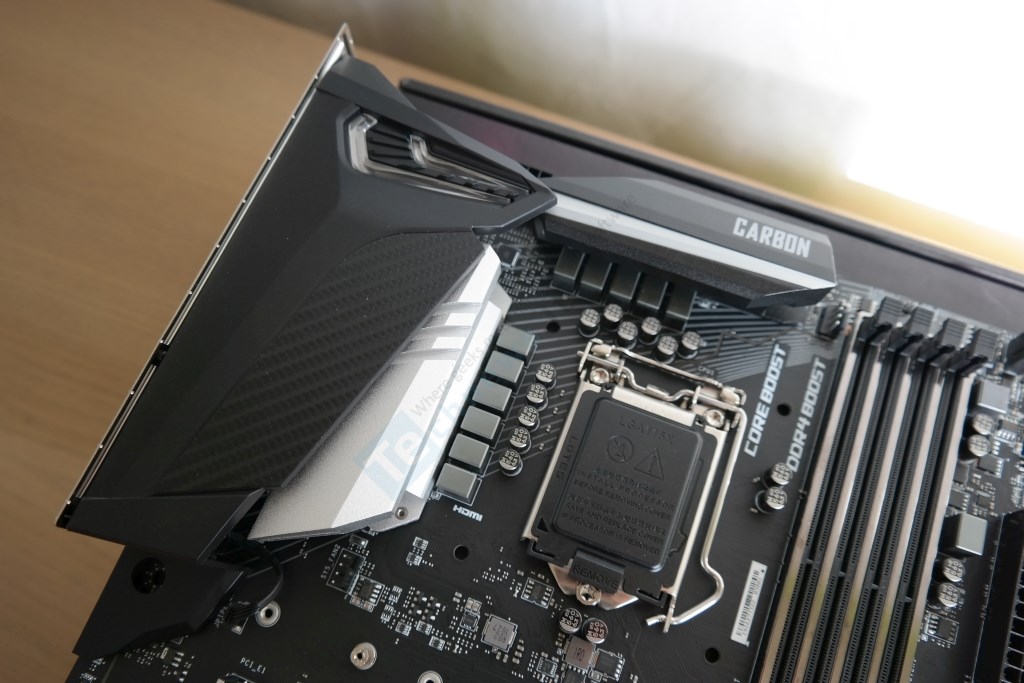

VRM aušinantis dviejų dalių radiatorius nėra sujungtas šilumos vamzdeliu. Tai šilumos išsklaidymui nepadeda. Šviesios spalvos radiatorius sveria 105 gramus, juodas truputį lengvesnis – 99 gramai. Paviršiaus plotas nei vieno, nei kito radiatoriaus neatrodo didelis, tačiau vertinant svorį „MPG Z390 Gaming Pro Carbon“ turi pranašumą prieš „Asus ROG Strix Z390-E Gaming“, kurios vienas radiatorius svėrė 96 gramus, o kitas 60 gramų. Iš pirmo žvilgsnio atrodo, kad „MPG Z390 Gaming Pro Carbon“ VRM grandinė sudaryta iš 11-os fazių, tačiau taip nėra.

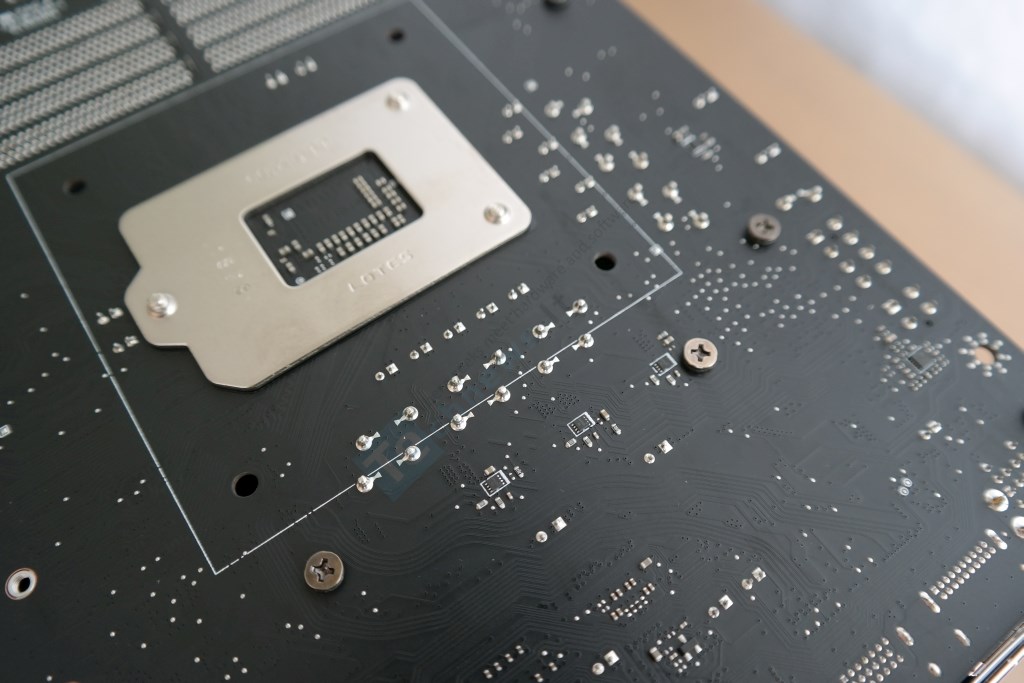

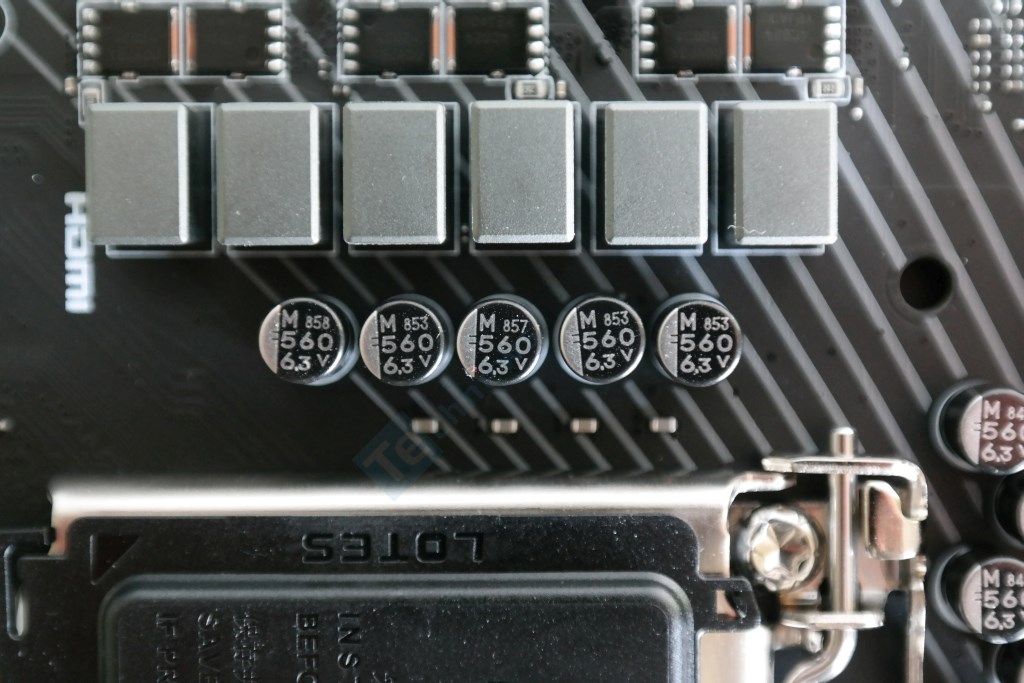

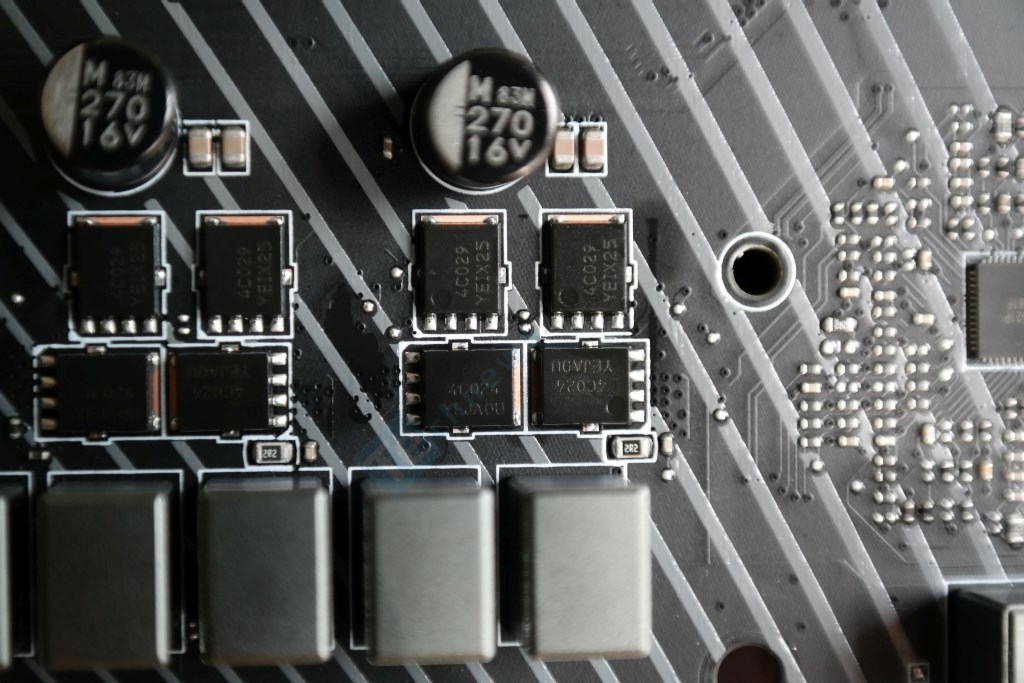

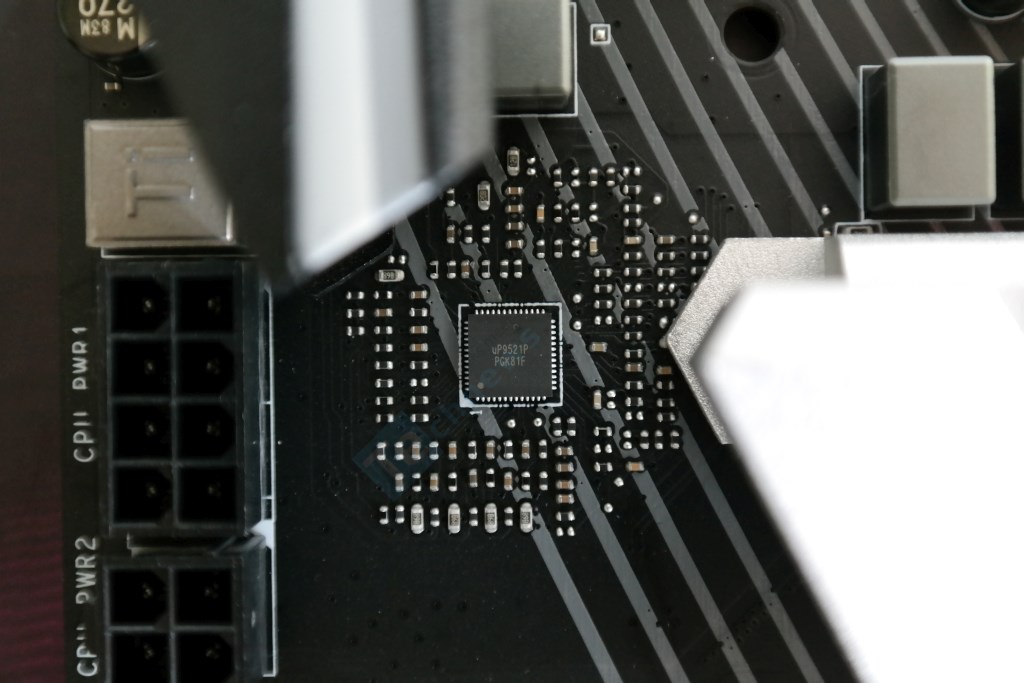

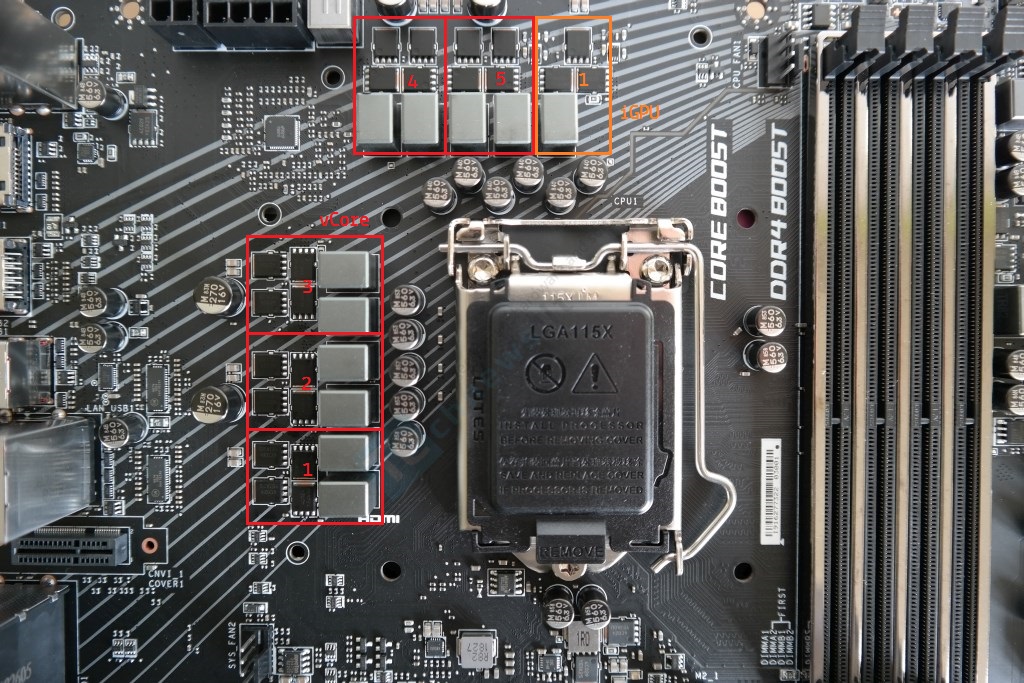

Nuėmus radiatorius paaiškėja, kad VRM grandinė turi tik šešias tikras fazes. Penkios fazės tenka vCore daliai ir viena iGPU. 10+1 dizainas yra imituojamas padvigubinant galios komponentų, įskaitant ir induktorių, kurie dažniausiai apgauna nepatyrusį pirkėją, skaičių. PWM valdikliu MSI pasirinko uP9521P modulį, kuris atkeliavo iš „UPI Semiconductor“. Tai maksimaliai šešis PWM kanalus palaikantis valdiklis. Viršutinės ir apatinės dalių MOSFET tranzistoriai nėra apjungti. Viršutinėje dalyje panaudoti 4C029N, o apatinėje dalyje 4C024N galios blokai. Visi jie iš „On Semi“ ir juos buvome radę „MSI B450 Tomahawk“ modelyje. Iš integruotos grafikos atimtas vienas aukštosios pusės MOSFET tranzistorius. Kitoje PCB dalyje randame keturis mažyčius draiverius. Tai reiškia, kad uP9521P valdiklyje yra tik vienas funkcionuojantis draiveris. Filtruojančių polimerinių kondensatorių ilgaamžiškumą tiksliai sunku identifikuoti, bet greičiausiai jie turės 5K (5000 valandų) reitingą.
