„MSI MPG Z390 Gaming Pro Carbon“: nepageidaujami Z390 panašumai su B450

Žvilgsnis į UEFI BIOS ir ar pažeidžiamas 95 W i7-8700K TDP limitas?

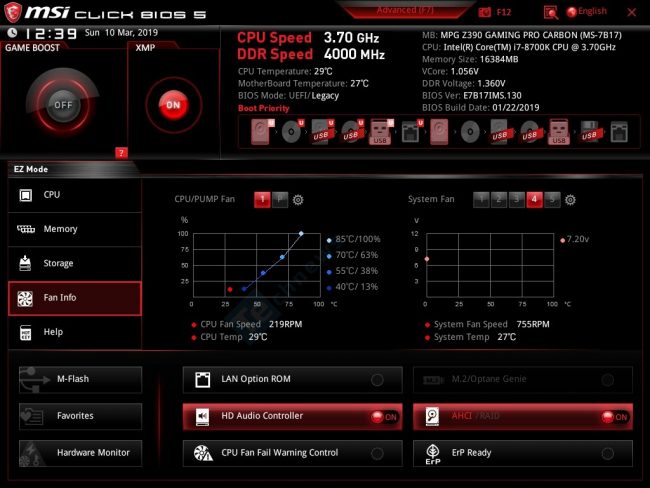

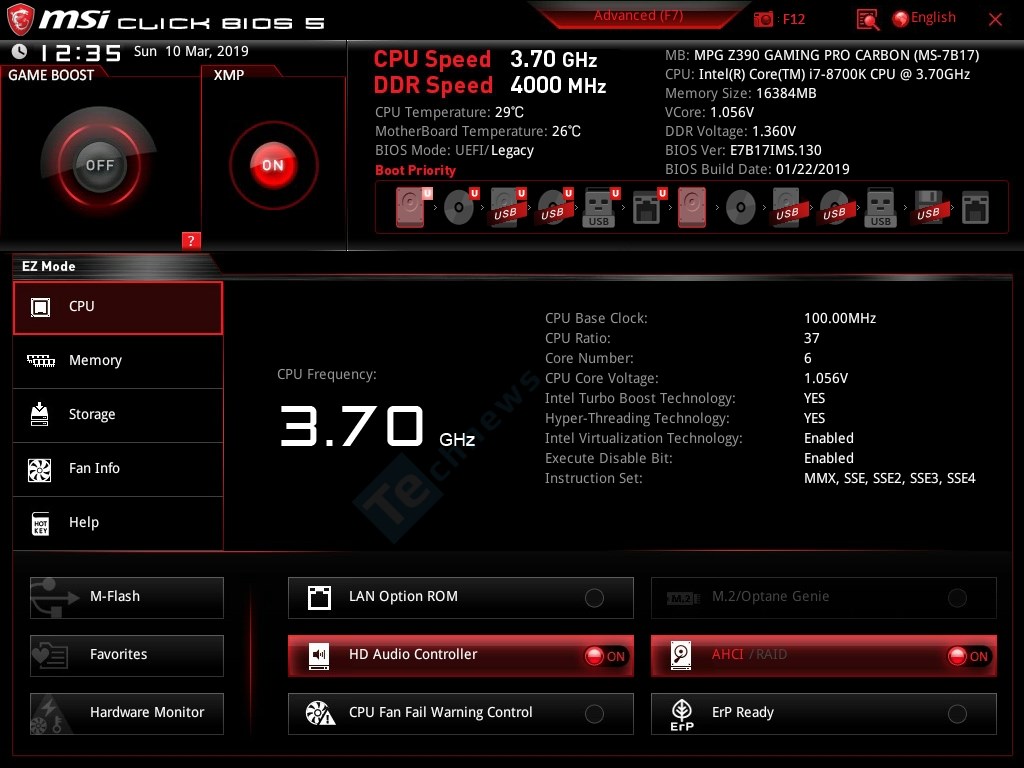

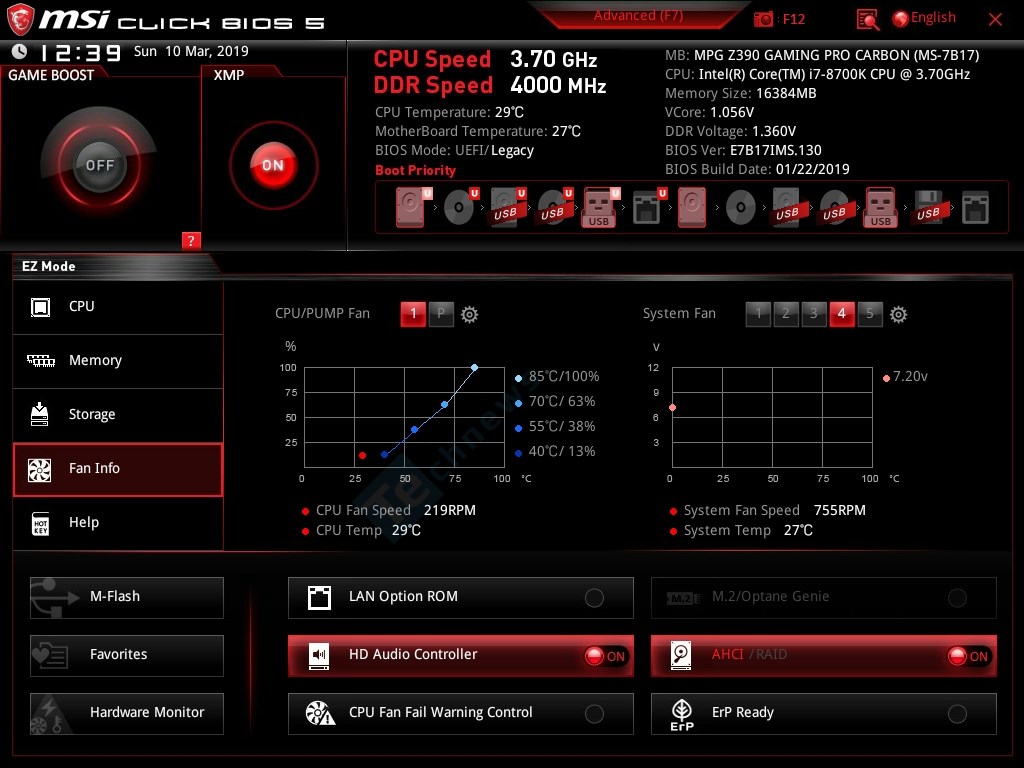

EZ Mode pasitinka su pradinio lygio informacija ir nustatymų keitimu. Vartotojas gali greitai įjungti XMP profilį, Game Boost (padidina CPU dažnį), pasiekti dažniausiai naudojamų nustatymų aplanką, po papildomo perkrovimo inicijuoti UEFI BIOS atnaujinimą su M-Flash įrankiu, taip pat vienu paspaudimu patekti į Hardware Monitor įrankį. Tą patį galima padaryti iš Fan Info sekcijos, kurioje galima sekti prie kiekvieno kanalo prijungto ventiliatoriaus sūkius, sūkių kreivę arba DC įtampą, jeigu prijungtas 3-pin ventiliatorius. Džiugu matyti, kad MSI nepamiršo integruoti nustatymų paieškos (angl. search) variklį.

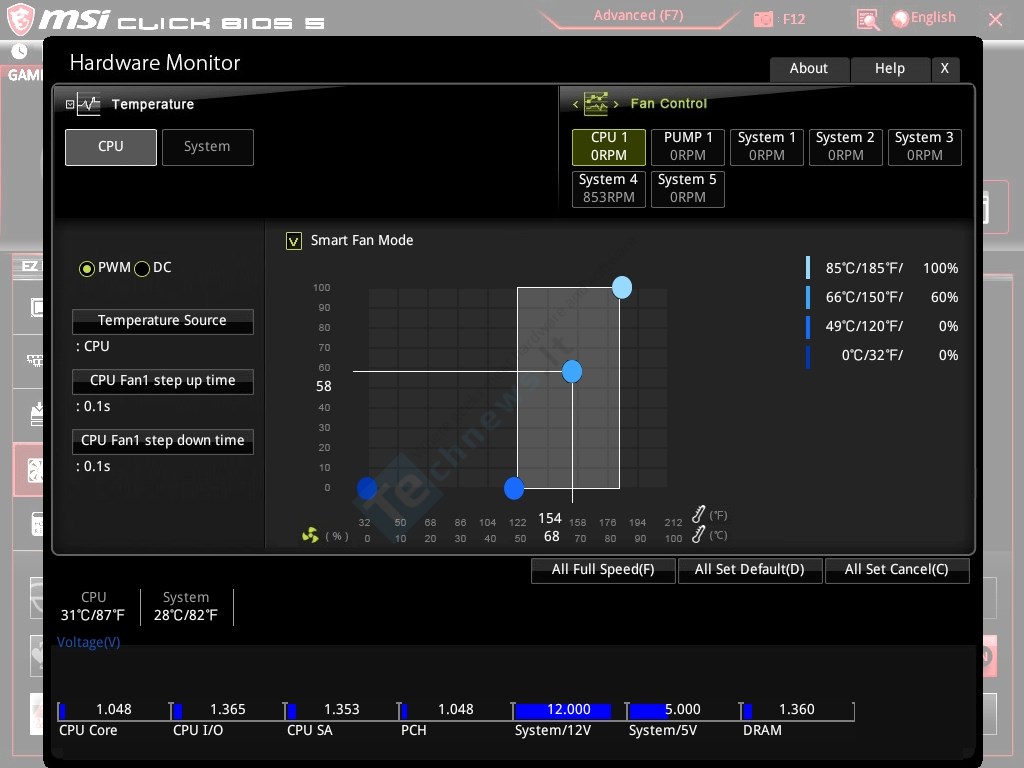

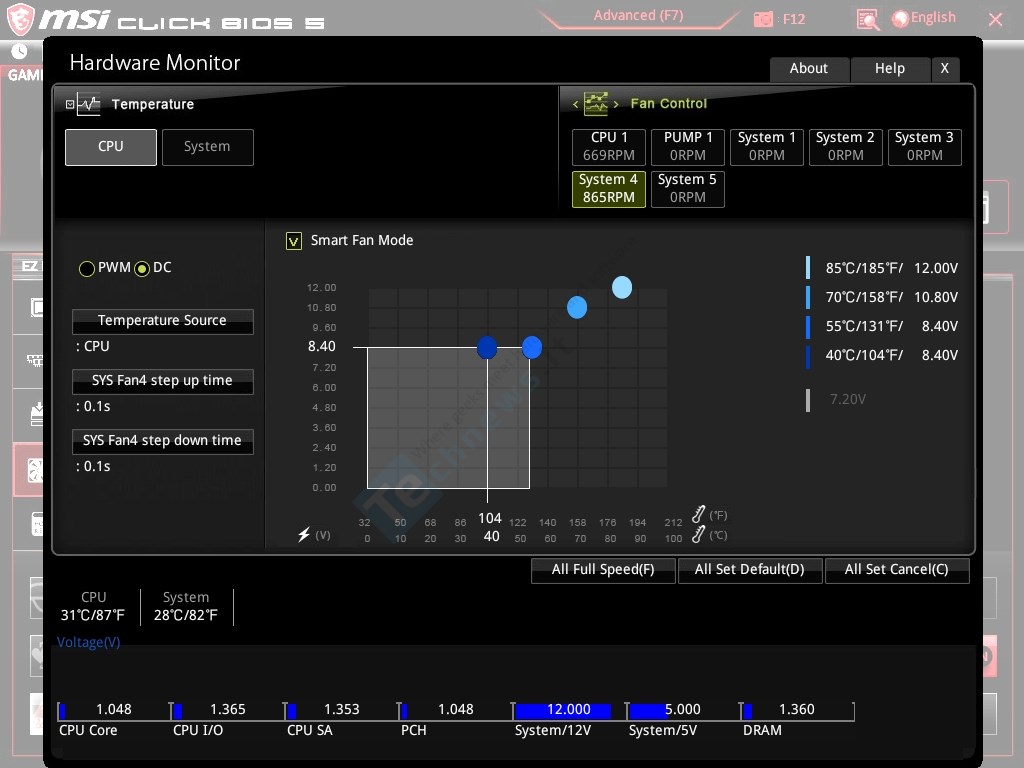

Visgi vartai į ventiliatorių valdymą nėra Fan Info, o Hardware Monitor įrankis. Sūkių kreivės „gamybai“ rankiniu būdu duoti keturi temperatūriniai taškai. Reguliuojama 1 °C/ 1 % tikslumu su galimybe nusistatyti zoną, kurioje ventiliatoriai nesisuks. Į atliekamas korekcijas ventiliatoriai reaguoja on the fly režimu, nereikalingi jokie papildomi veiksmai, tačiau MSI neduoda jau sukonfigūruotų profilių, be to, šaltinių skaičius, pagal kuriuos kinta sūkiai, apriboti iki CPU ir sistemos temperatūrų. Apačioje esančioje juostoje išdėstytos pagrindinių mazgų įtampos bei temperatūros. VRM grandinės temperatūros nematome.

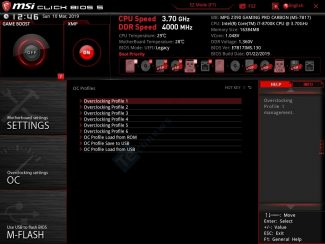

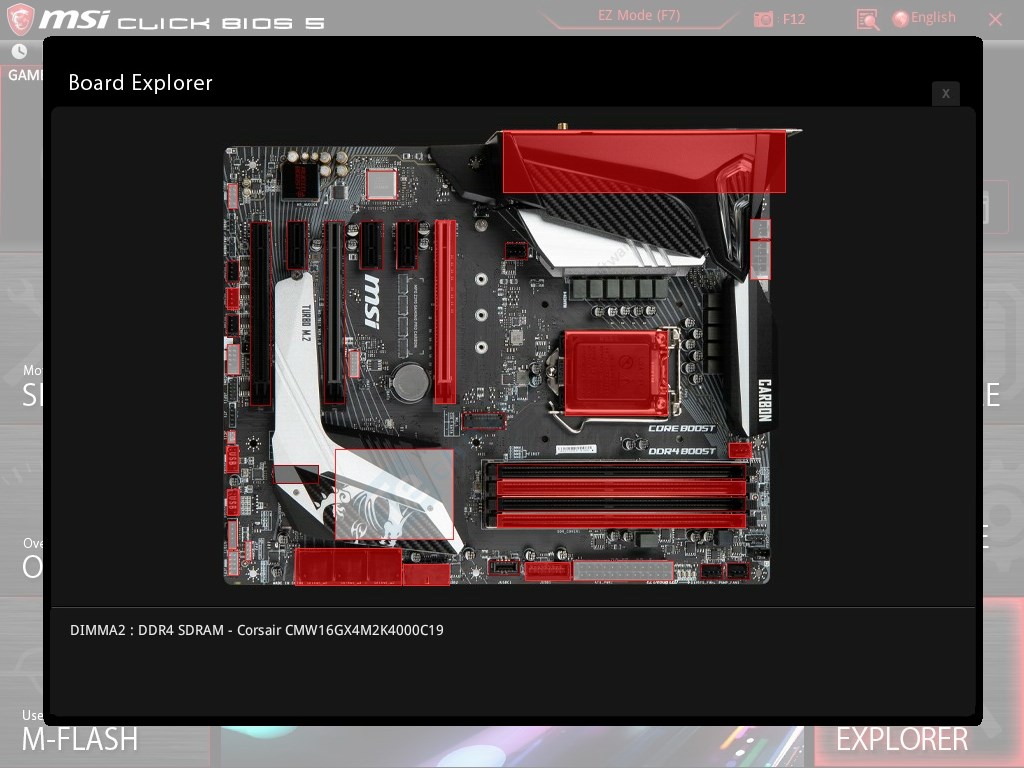

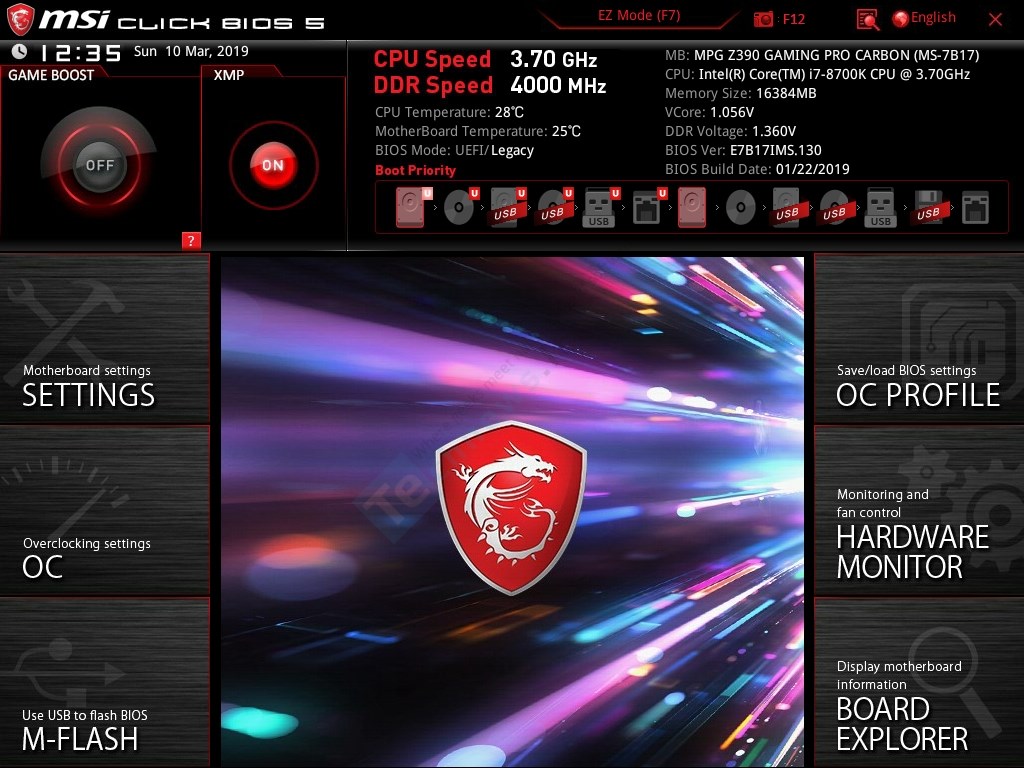

Advanced Mode režimu Click BIOS 5 standartiškai suskirstomas į šešias atskiras sekcijas. OC Profile siūlo šešis laisvus profilius, kuriuose galima išsisaugoti UEFI BIOS konfigūraciją, taip pat viską iškelti į laikmeną ar atvirkščiai – profilį užkrauti iš laikmenos. Board Explorer įrankis, parodantis kurie lizdai užimti ir kas juose įstatyta, jau kurį laiką praradęs savo populiarumą, tačiau MSI vartotojui jį vis dar tebesiūlo.

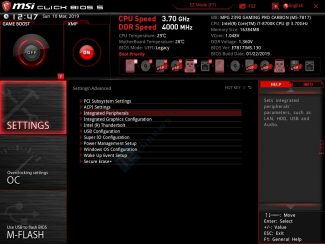

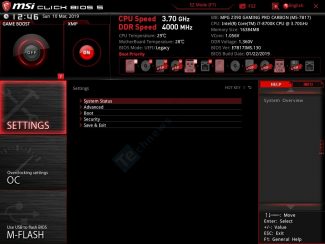

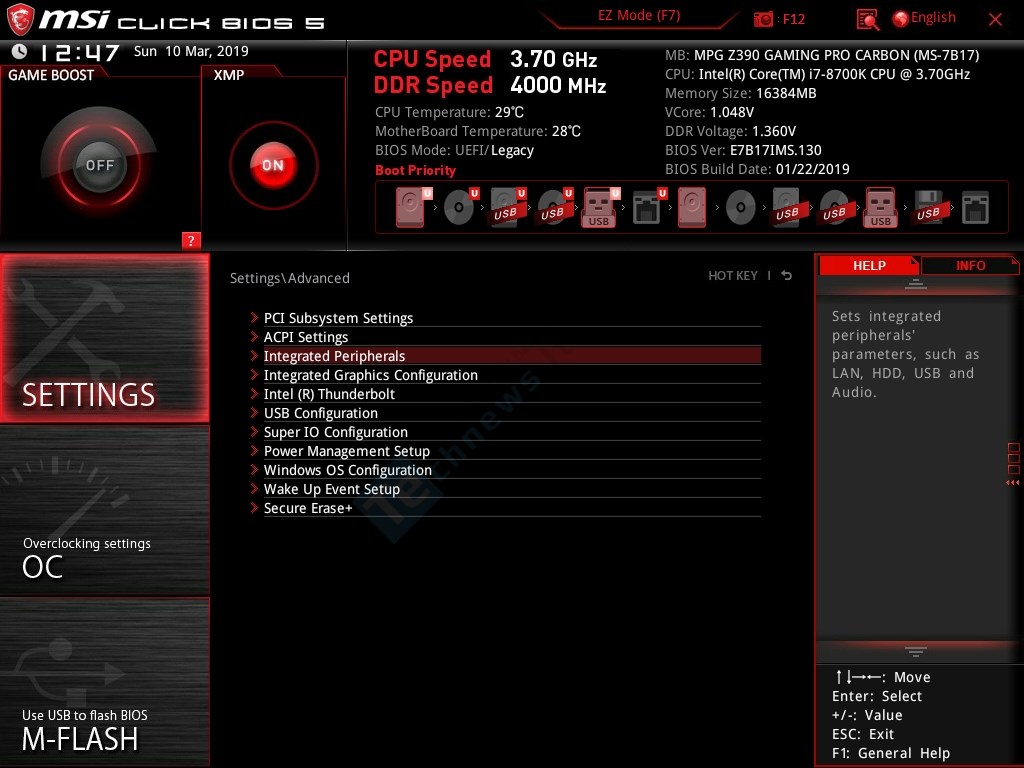

Settings sekcijoje talpina įvairių integruotų mazgų, kaip grafikos posistemis, USB, Thunderbolt ir pan., nustatymus.

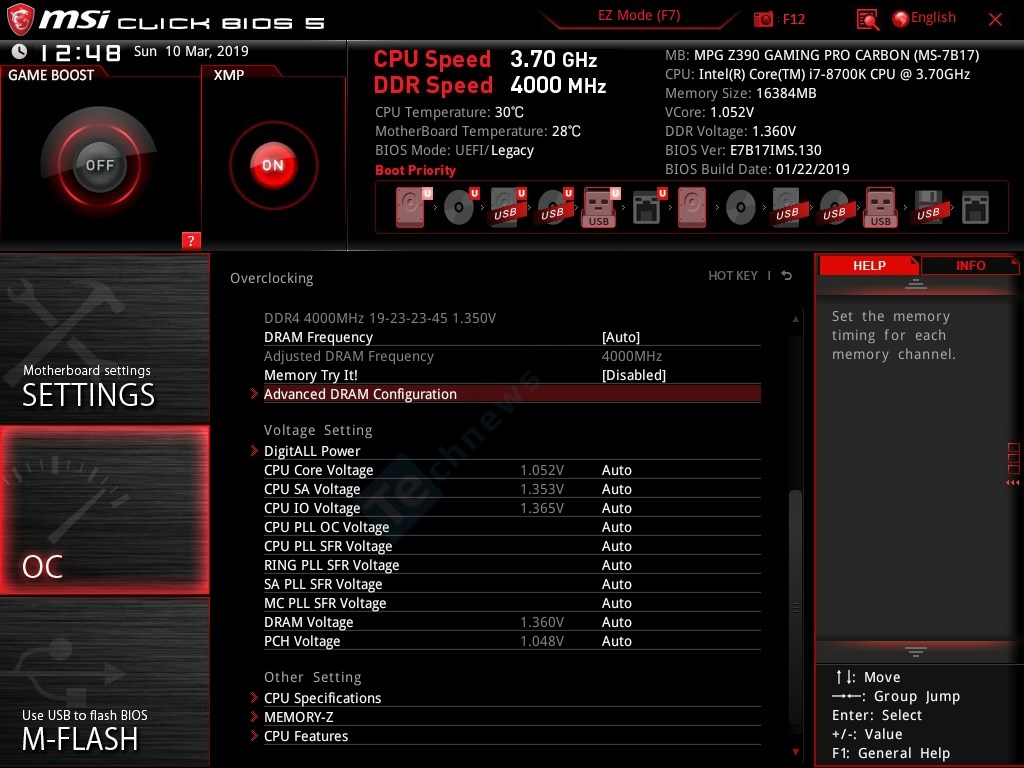

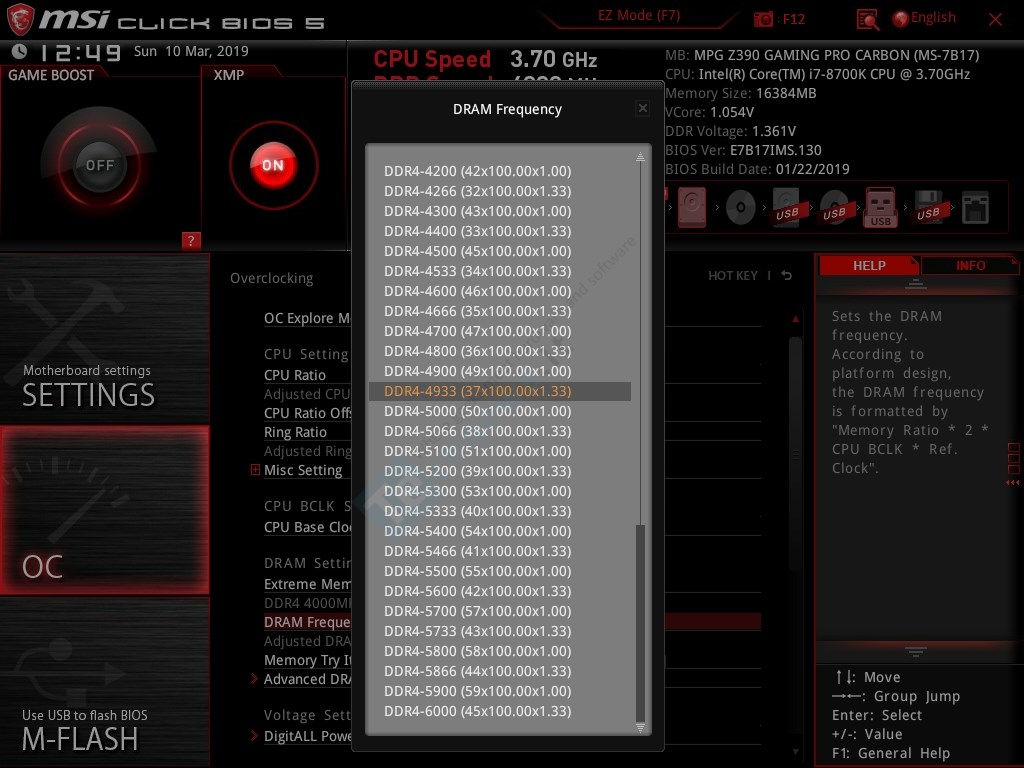

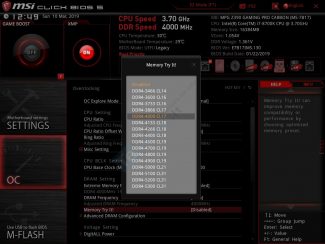

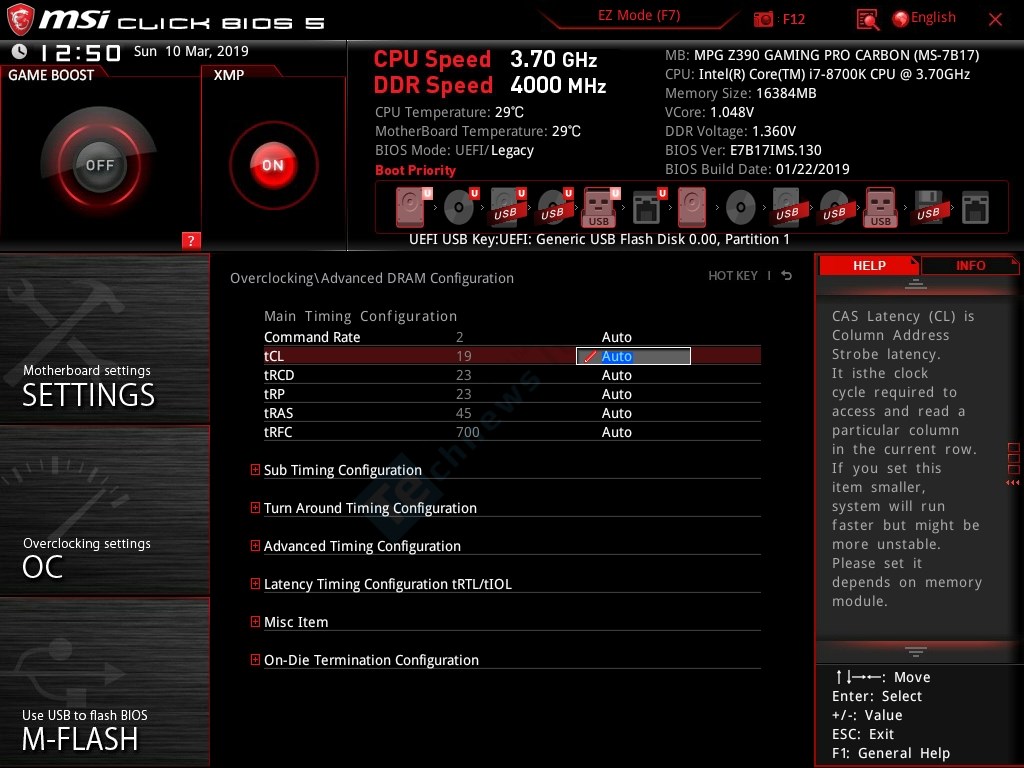

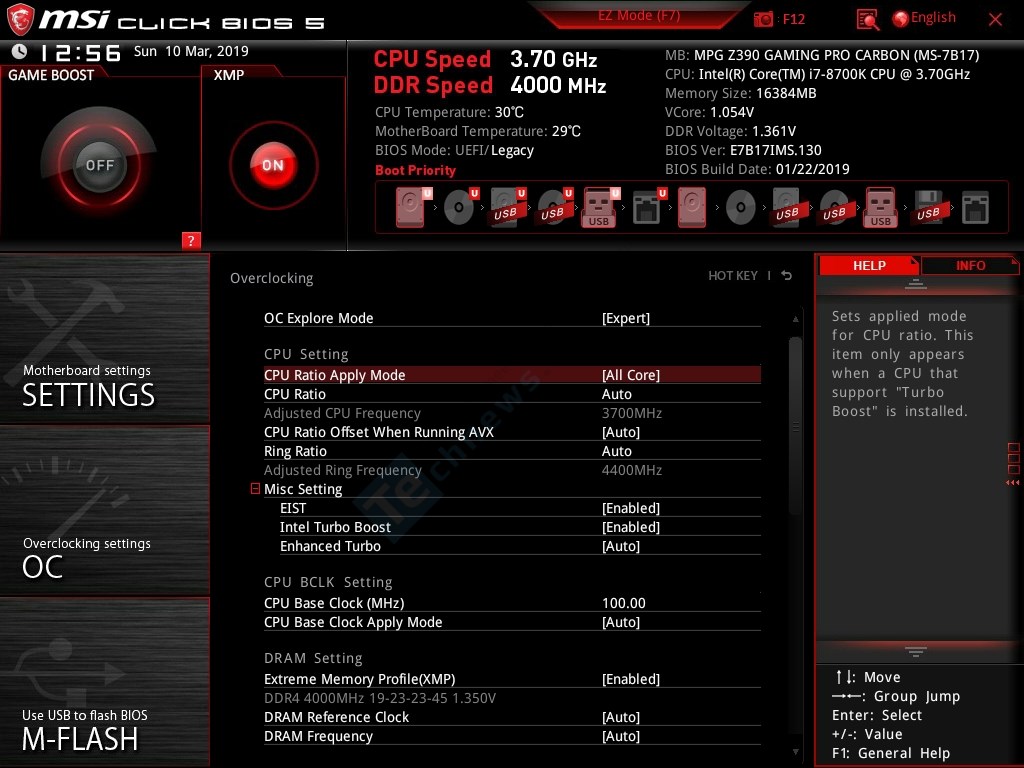

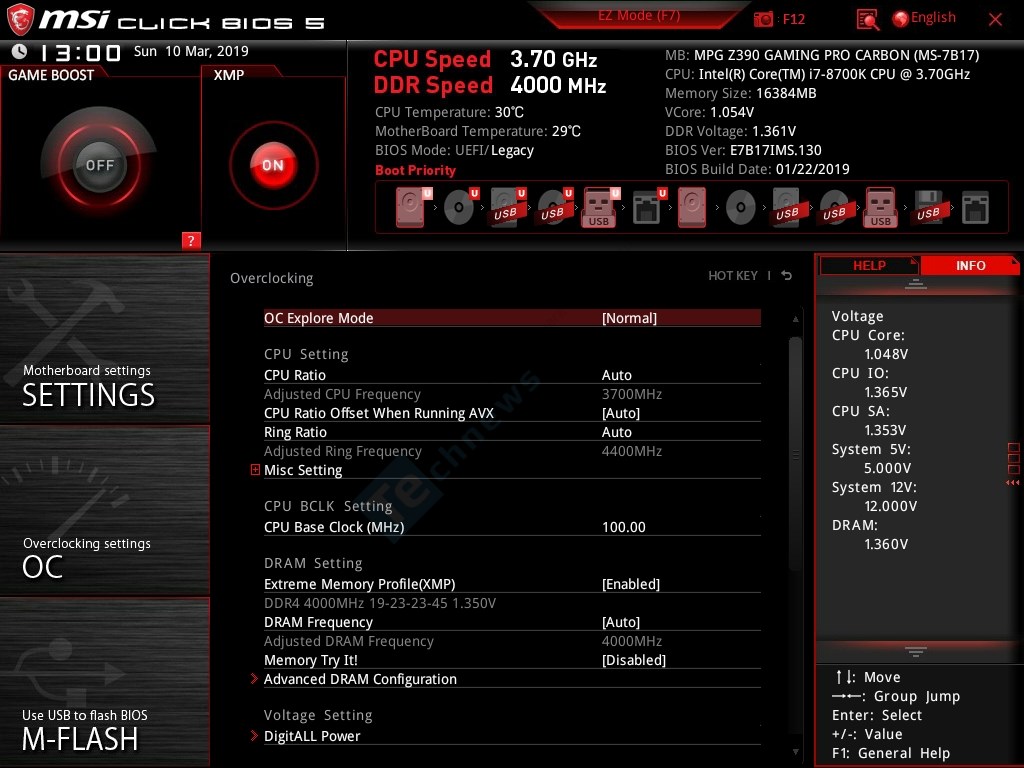

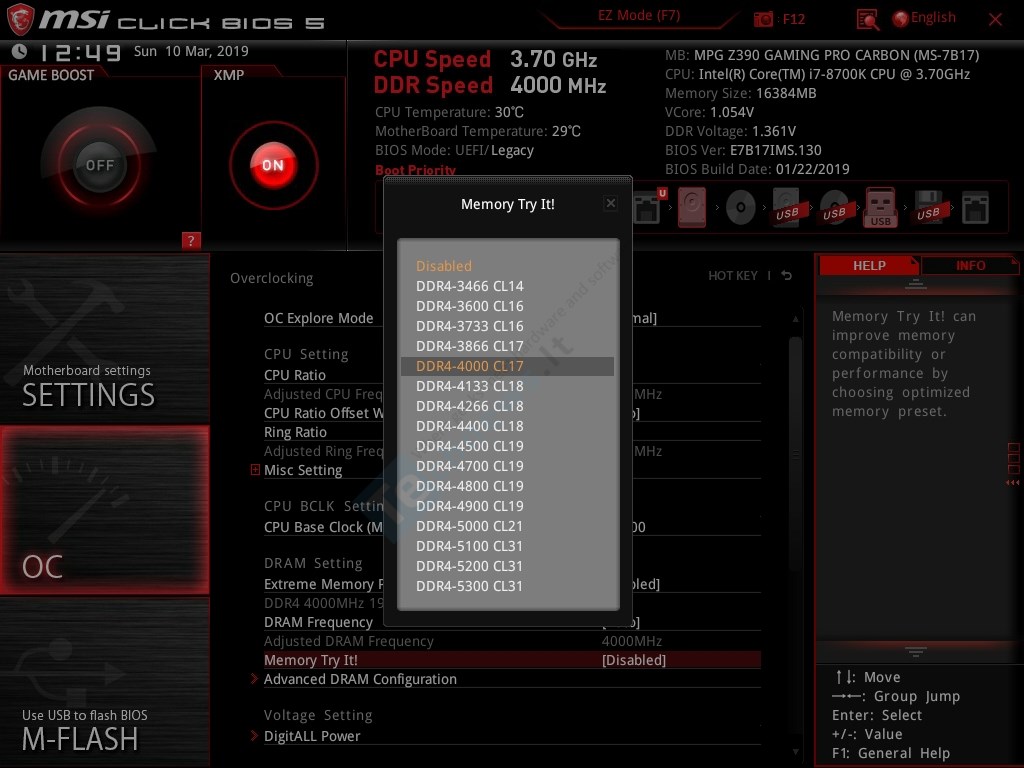

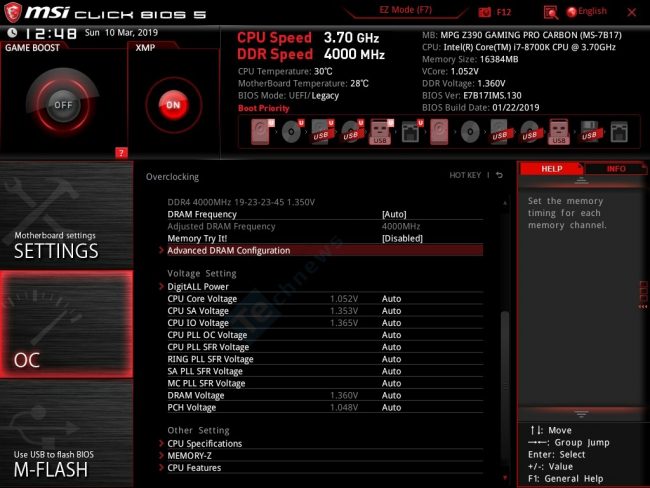

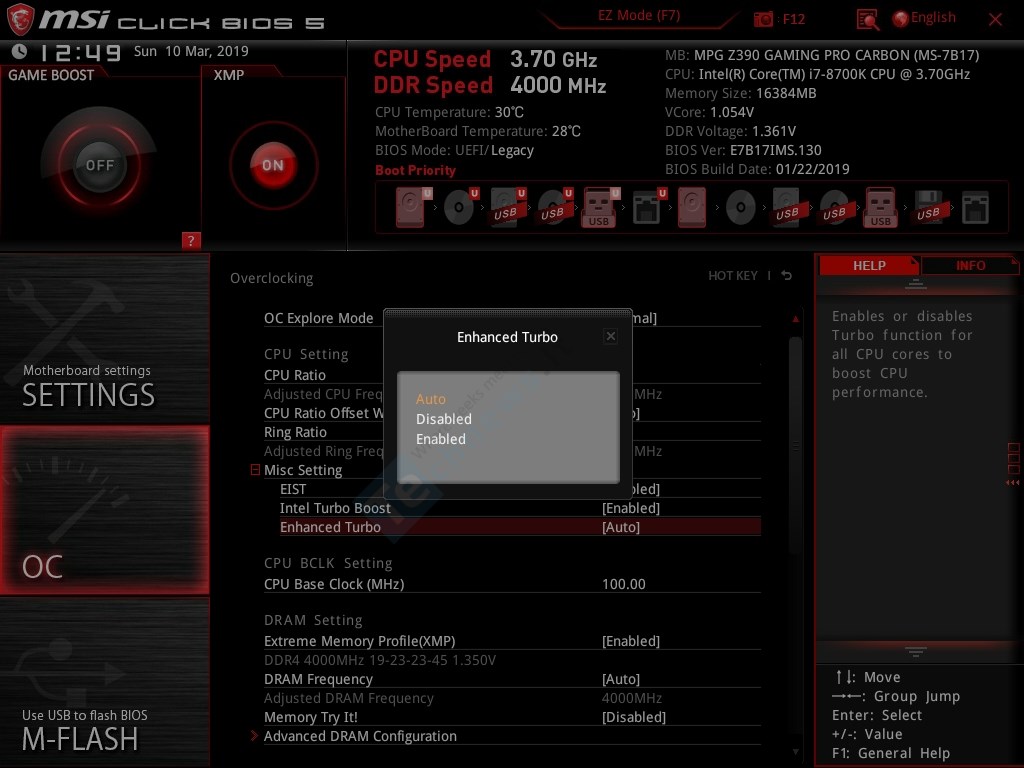

Visus pagrindinius nustatymus MSI laiko OC sekcijoje. Išskleidus Misc Setting skiltį randame Enhanced Turbo nustatymą, kuriam priklauso trys (auto, enabled, disabled) parinktys. Maksimalus DRAM dažnis kyla iki 6000 MHz. Tai yra gerokai mažiau už tai, ką matėme kitų gamintojų Z390 pagrindinių plokščių UEFI BIOS, tačiau 6000 MHz ir taip yra per daug. Memory Try it! skiltyje randame keletą paruoštų dažnio ir atsako laikų kombinacijų operatyviajai atminčiai. Advanced DRAM Configuration skiltyje vartotojas gauna galimybę atsako laikus koreguoti rankiniu būdu.

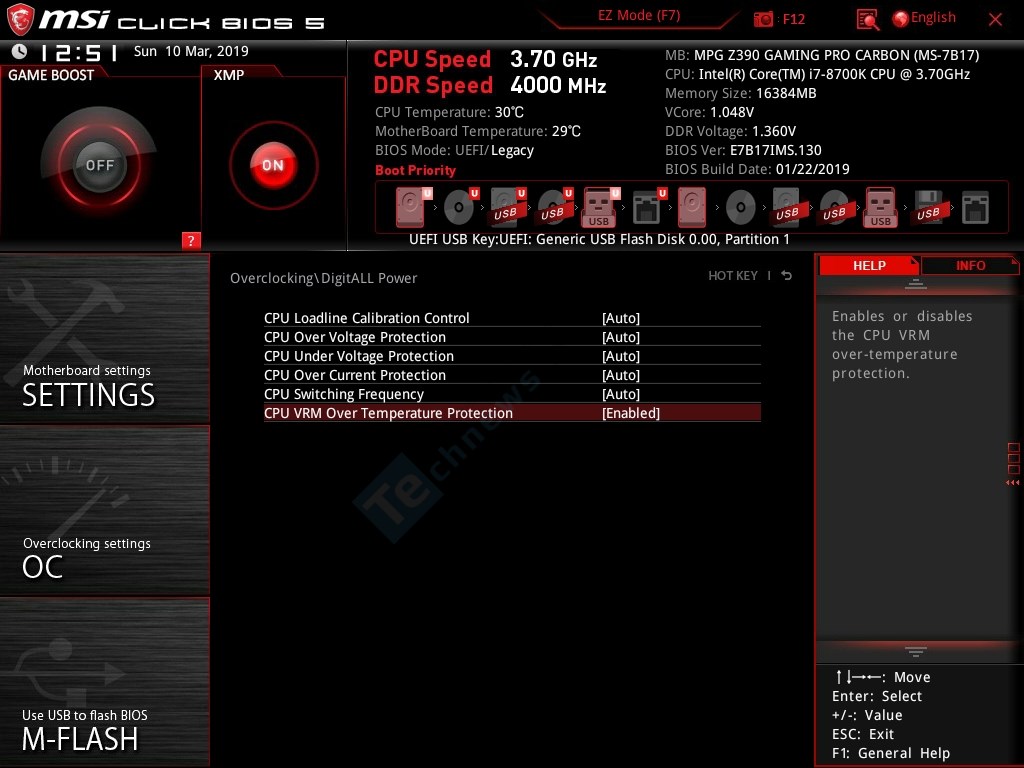

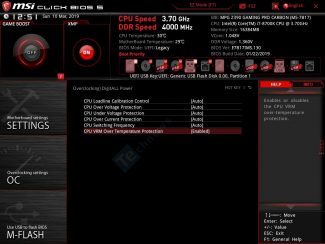

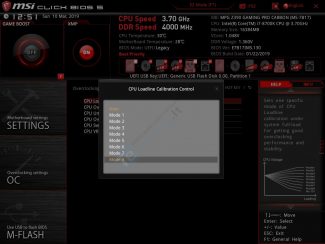

DigiALL Power skiltyje randame aštuonių lygių LLC (Load Line Callibration) nustatymą. Pagal MSI politiką, artimensnę įtampą nustatytai UEFI BIOS duos žemesnio lygio režimas, pavyzdžiui, Mode 2. Čia pat turime galimybę išjungti apsaugą perkaitus VRM grandinei, tačiau to daryti nerekomenduojame, ypač pasiruošusiems spartinti 6 ar 8 branduolius turinčius „Coffee Lake“ procesorius.

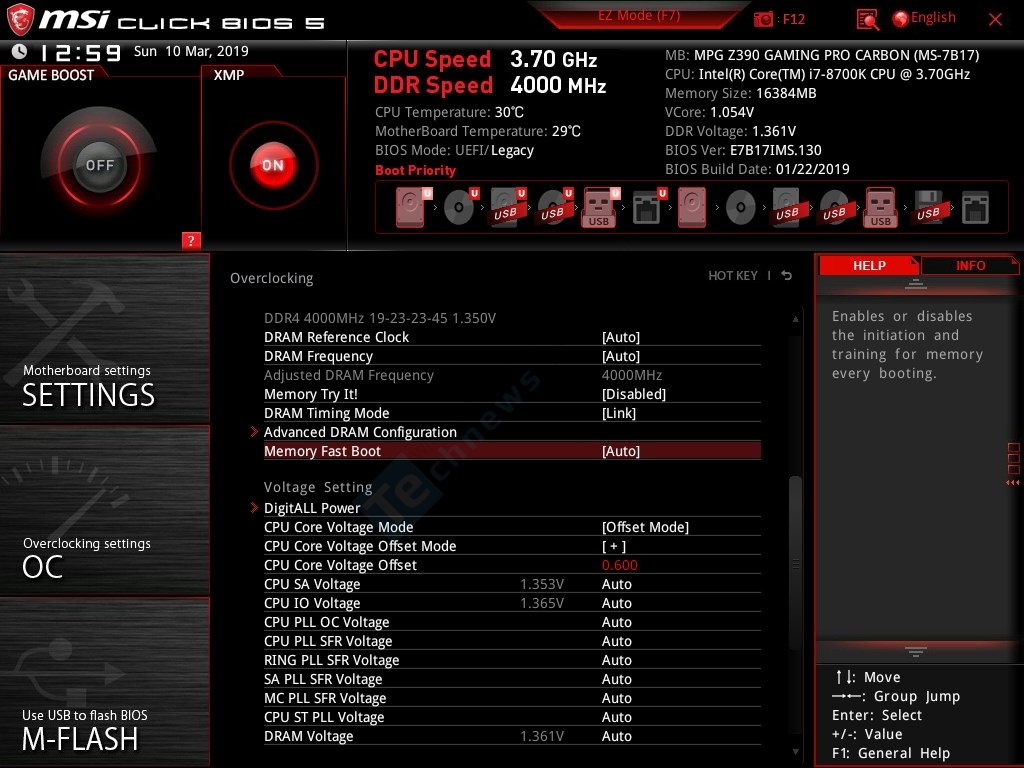

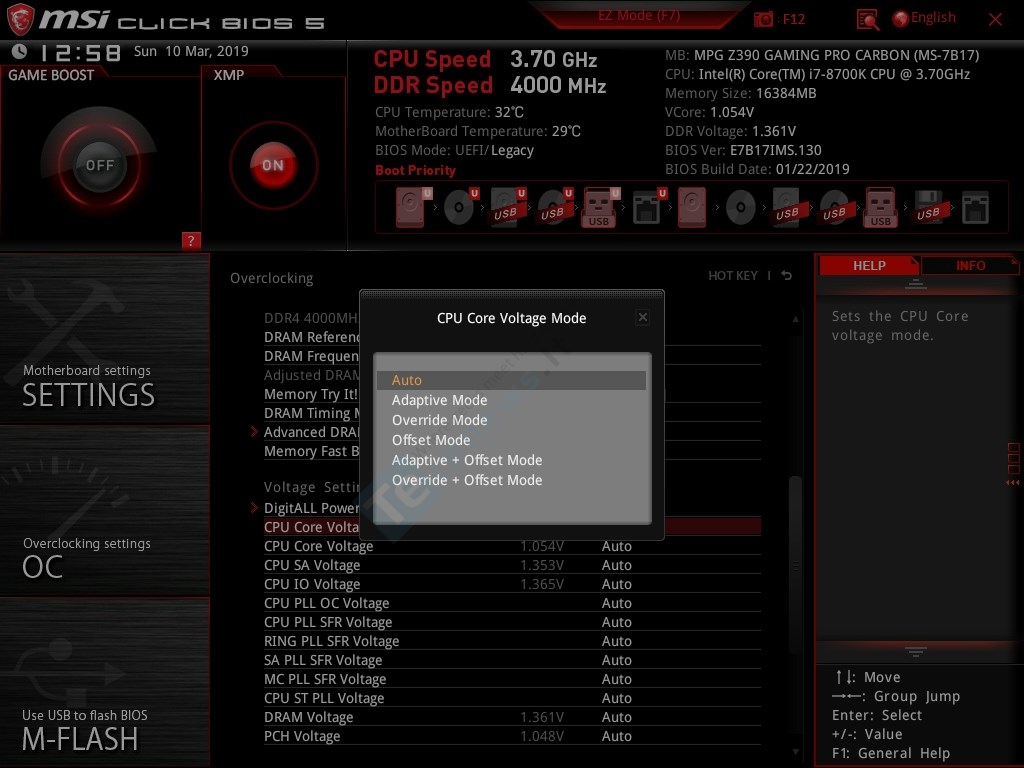

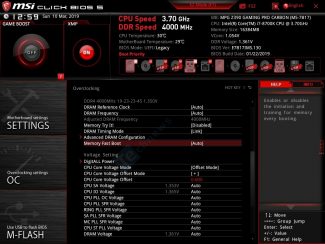

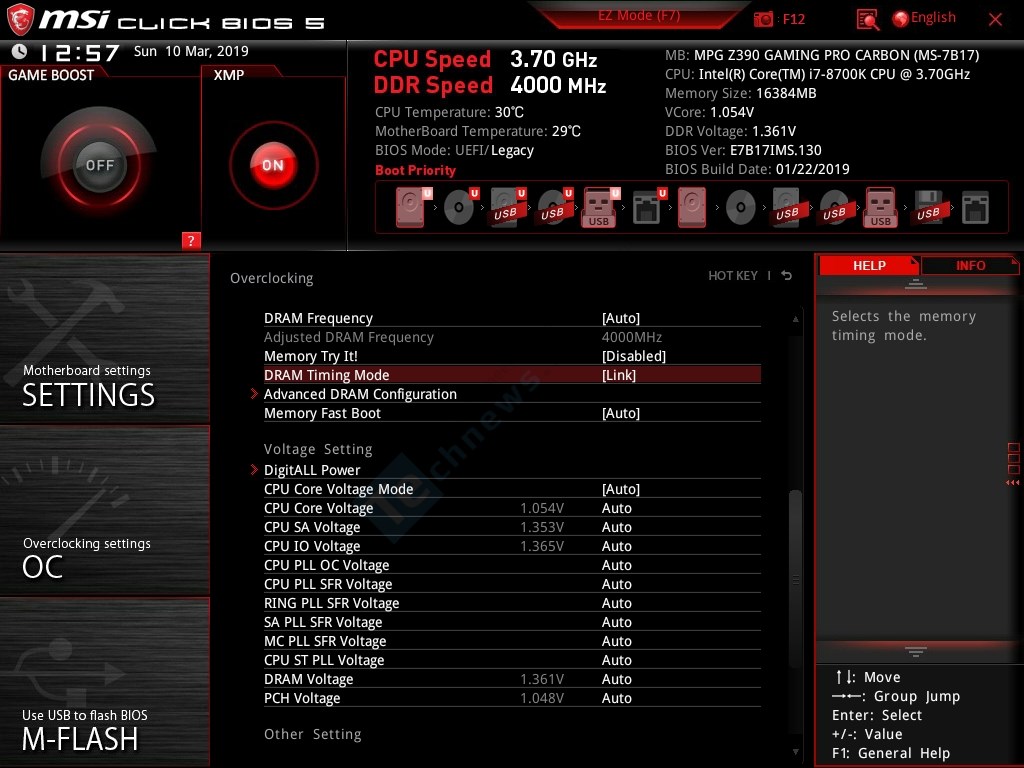

Labiau patyrę vartotojai iškart gali perjungti navigacinį OC Explore Mode režimą iš Normal į Expert. Tai prideda daugiau funkcionalumo. Pavyzdžiui, atsiranda galimybė taikyti skirtingus gaišties laikus atminties kanalams (DRAM Timing Mode nustatymas), taip pat atsiranda galimybė pakeisti CPU įtampos režimą iš automatinio į adaptyvų, nekintantį ar jų kombinaciją su offset reikšme. „MPG Z390 Gaming Pro Carbon“ geba keisti CPU įtampą 0,005 V žingsneliais, o ribinės offset reikšmės yra plačios ir siekia +/- 600 mV.

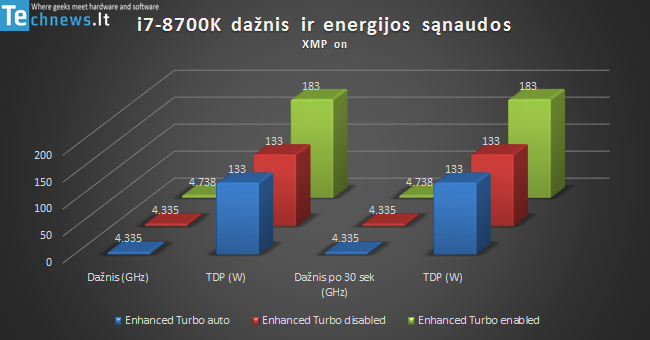

Naudojant E7B17IMS.130 UEFI BIOS versiją „MPG Z390 Gaming Pro Carbon“ Turbo apeinanti Enhanced Turbo funkcija veikia identiškai kaip visai neseniai bandyta „Z390 Aorus Pro“ ir jos Enhanced Multi-Core Performance. Auto ir disabled parinktys testuojant su Prime95 (v27.7) duoda tą patį 4,3 GHz dažnį tiek pačioje strestesto pradžioje, tiek praėjus 30 sekundžių, kuomet turėtų suveikti 95 W TDP limitas ir i7-8700K Turbo dažnis turėtų pasikeisti. Įjungus Enhanced Turbo funkciją, nepriklausomai nuo apkraunamų branduolių skaičiaus, i7-8700K ima dirbti 4,7 GHz dažniu. Tiksliau 4,738 MHz, nes „MPG Z390 Gaming Pro Carbon“ linkusi BCLK magistralės dažnį laikyti ties 100,8 MHz. i7-8700K energijos poreikis šiame stresteste kiek didesnis nei naudojant „Z390 Aorus Pro“: +17 W (auto/disabled) ir 14 W (enabled). Kaip pamatysime, „MPG Z390 Gaming Pro Carbon“ liks kiek mažiau efektyvi už „Z390 Aorus Pro“ ir modeliuojant Gooseberry.
