MSI sugrįžta: PRO B850M-P WIFI su RTX 5070 Ti Gaming Trio OC

Kuo stebina PRO B850M-P WIFI?

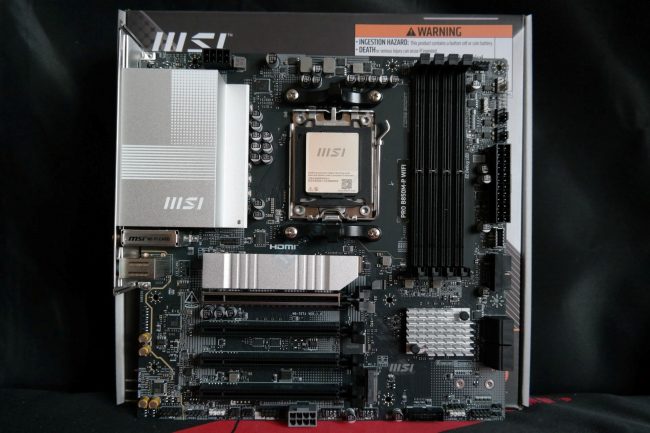

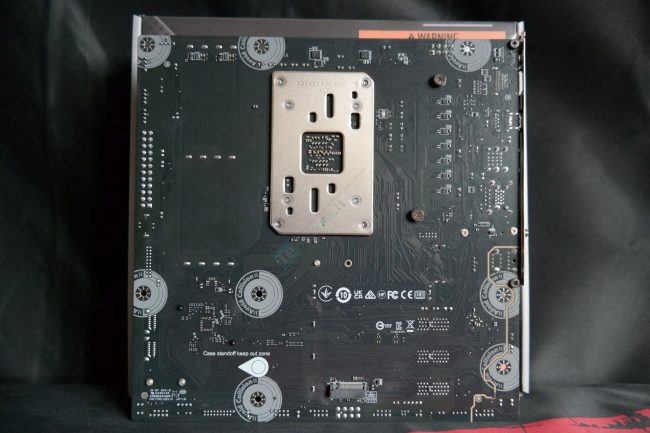

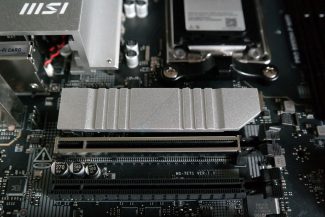

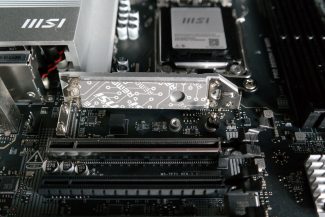

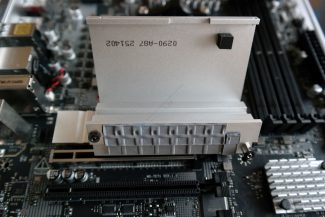

PRO B850M-P WIFI paveldėjo prieš 20 metų plačiai naudoto dizaino dantytą radiatorių, kuris atrodo labai neišvaizdžiai, tačiau funkciją atliks. Pagrindinė plokštė gavo net 4 fizinius PCIe x16 lizdus, kuriems skirtas papildomas 6-pin PCIe maitinimas. Kaip buvo galima numanyti, nepagrindinių x16 lizdų elektrinis pralaidumas apribotas – iki x1 (PCIe 3.0). Nors virš pagrindinio PCIe 5.0 lizdo sumontuotas 128 GB/s spartos M.2 PCIe 5.0 x4 lizdas, tačiau atstumas iki CPU lizdo nėra maksimalus, atsižvelgiant į tai, kad rinkoje yra mATX modelių, kuriuose šis lizdas sumontuotas pakopa žemiau. Toks išplanavimas apriboja didžiausių CPU radiatorių naudojimą dėl labai realaus mechaninio konflikto su vaizdo plokšte. Dar vienas M.2 (PCIe 4.0 x4/64 Gbps) lizdas sumontuotas po B850 radiatoriumi. Yra ir trečiasis M2 lizdas kitoje PCB pusėje, bet greitis apribotas iki x2 arba 32 Gbps.



Smagu matyti mažas, tačiau darbą palengvinančias detales: pagrindinio PCIe x16 lizdo fiksatorius turi prailginimą (Clip II), o Shield Frozr II radiatorius fiksuojamas bevaržčiu būdu. Savaime suprantama, kad M.2 kaupikliui irgi nereikalingi varžtai. Džiugu, kad resursais nėra dalinamasi ir visais lizdais be spartos apribojimų galima naudotis vienu metu.

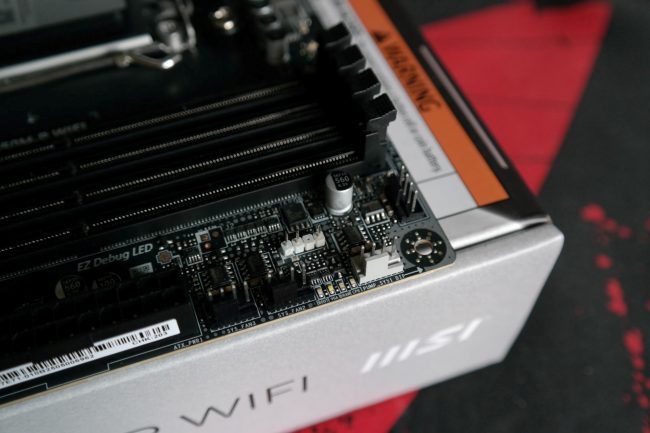

PRO B850M-P WIFI gavo tris SYS_FAN ir vieną kombinuotą SYS/Pump_FAN lizdus. Turime vidinę 10 Gbps USB-C jungtį, dvi USB 3.0 jungtis (kurių viena pakreipta), tris 3-pin (5V) ARGB ir vieną 4-pin (12V) RGB jungtis. Dešiniajame viršutiniame kampe – diagnostinių LED indikatorių eilė.

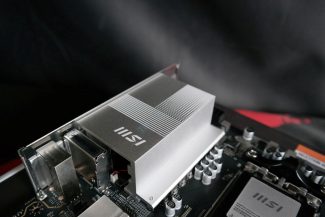

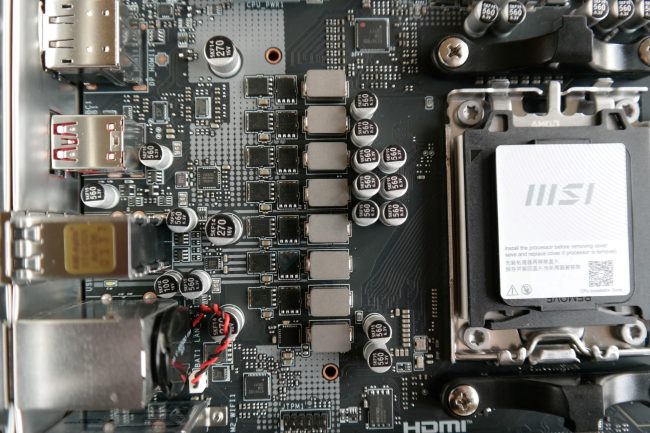

VRM radiatorius, kaip ir minėtas lustų rinkinio, neatrodo akiai patrauklus, tačiau tęsiasi iki pat I/O dangtelio bei prie PCB yra prisuktas varžtais, o ne fiksatoriais, kas lemia geresnį kontaktą. Radiatorius aušina 7-ias vCore fazes, kurios sudarytos iš „Sinopower SM4337 (55A) high-side ir SM4503NH (80A) low-side galios blokų. Panašių sprendimų esame matę B450 serijos pagrindinėse plokštėse atgal 2018 metais. Nors radiatorius nėra butaforinis, tačiau MSI galios limitą yra apribojusi iki 140 W. Priežastis – žemas „Sinopower“ galios blokų efektyvumas. Tai reiškia, kad naudojant 170 W TDP „Ryzen 9 9950X(3D)“ procesorių bus išvengta VRM perkaitimo, tačiau tuo pat metu bus apribota CPU sparta.

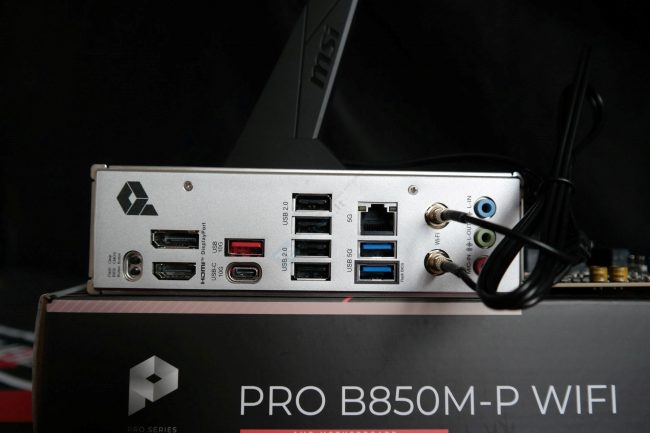

Sparčiausi USB – 10 Gbps USB 3.2 Gen 2 USB-A ir USB-C lizdai, taip pat yra 2x USB 3.1 Gen 1 (5 Gbps) ir keturi USB 2.0. MSI duoda 5G „Realtek“ LAN, Wi-Fi 7 su Bluetooth 5.4. Virš vaizdo išvesčių integruoti CLEAR_CMOS ir FLASH_BIOS mygtukai – kas maloniai stebina atsižvelgiant į motininės plokštės lygį. „Realtek“ audio posistemės išėjimai apriboti iki trijų lizdų (nėra S/PDIF), kas reiškia, jog 7.1 palaikymui reikės naudoti priekinėje panelėje esantį 3,5 mm lizdą, tačiau vargu ar to prireiks, kai susidomėjimas multikanalinėmis kolonėlėmis beveik išnykęs.
