Pilkas darbinis arkliukas – „ASRock X299 Creator“ – ir „Core ir i9-10940X“ (I dalis)

Žvilgsnis į „ASrock X299 Creator“

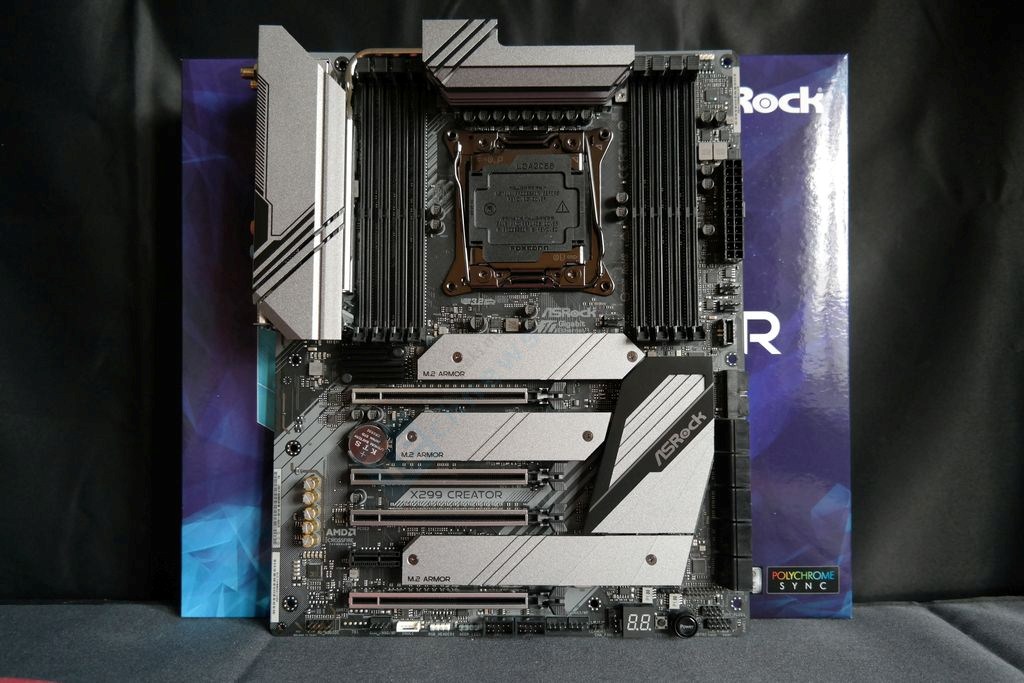

„Creator“ atrodo išties paprastai ir tuo pačiu „švariai“. ATX formato pagrindinei plokštei parinktas neutralus, niekuo neišsiskiriantis, juodos – pilkos spalvų kombo. „Creator“ ant savo PCB pasižymi maksimaliai mažu plastmasinių aksesuarų kiekiu. Tai reiškia, kad garso posistemės zoną nedengia joks dangtelis, taip pat ir I/O zoną. Pastaroji pridengta VRM radiatoriumi, tiksliau jo dalimi, nes VRM grandinė aušinama dviejų dalių radiatoriumi, kuris yra sujungtas šilumos vamzdeliu. Funkcionalumo klausimu „Creator“, ko ir buvo galima tikėtis, atrodo labai draugiška: keturi mechaniniai PCIe x16 lizdai, trys M.2 lizdai, kurių kiekvienas gauna nuosavą radiatorių, pagalbiniai įjungimo/perkrovimo mygtukai, problemas leidžiantis nustatyti Dr.Debug ekranėlis bei vidinė USB 3.2 Gen 2 jungtis.

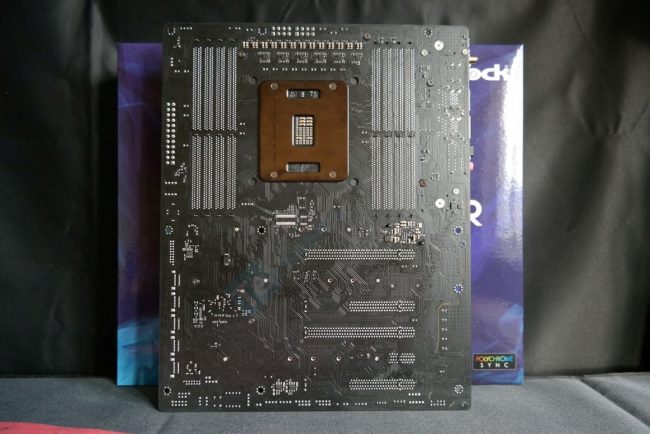

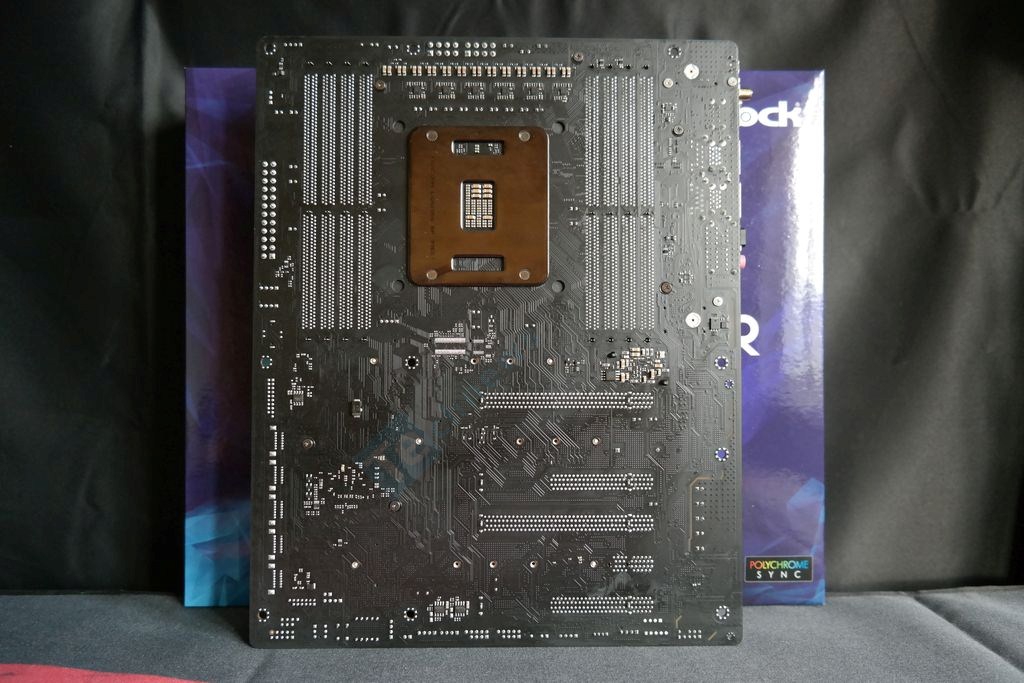

Kita montažinės plokštės pusė atskleidžia mechaninių PCIe x16 lizdų tikrąjį elektrinį pralaidumą. Panašu, kad „ASRock“ VRM grandinėje naudoja dubliuotojus (mažytės IC mikroschemos virš LGA 2066 lizdo). „Creator“ greičiausiai neturi jau iškart pritvirtinto I/O panelės dangtelio, nes čia nematome papildomų tvirtinimų.

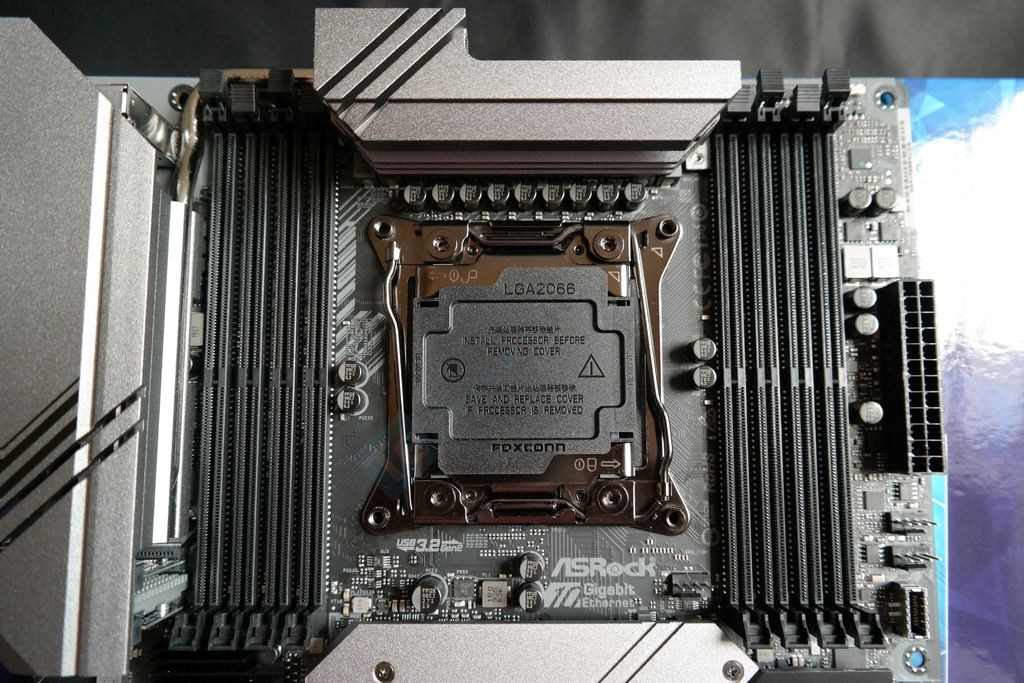

Abipus masyvaus LGA 2066 lizdo po keturis išdėstyti DIMM lizdai. Savaime suprantama šiai platformai turime palaikomą keturių kanalų režimą. „Creator“ dirba su klaidų režimo nepalaikančiais un-buffered tipo DDR4 moduliais, kurių maksimalus dažnis gali siekti 4200+(OC) MHz. Maksimalus palaikomos operatyvios atminties kiekis 256 GB.

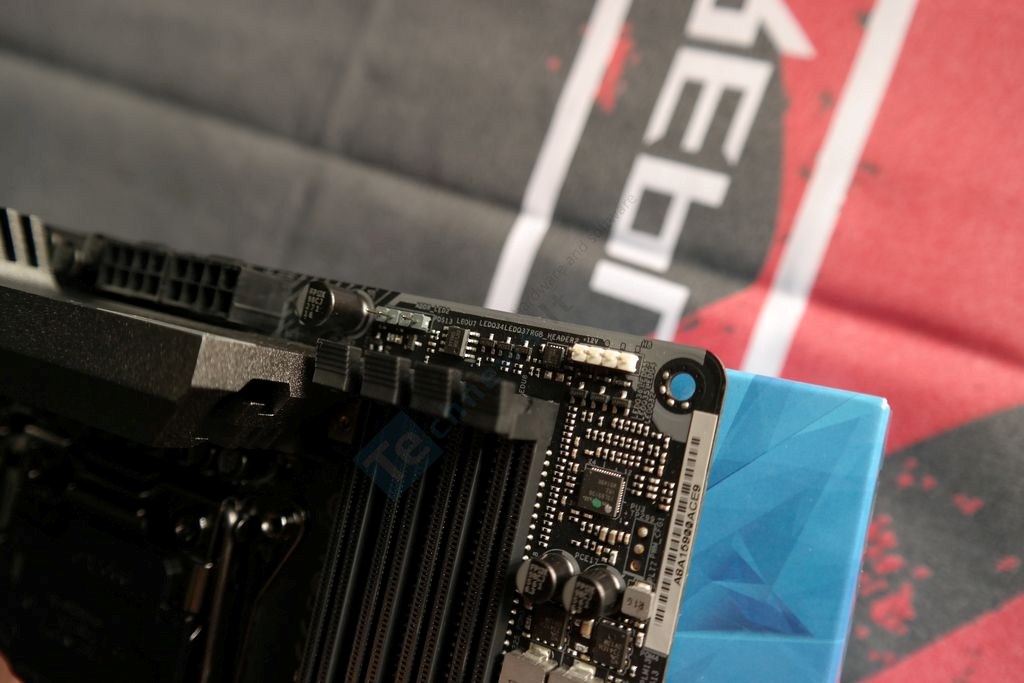

Nieko nestebina, kad „ASRock“ parūpino du 8-pin EPS12V lizdus, kuriais gali pratekėti mažiausiai 576 W. RGB pašvietimo reikmėms šioje zonoje yra po vieną adresatinę 3-pin (5 V, 3 A) ir 4-pin (12 V, 3 A) galvutes, kurios išskirtos skirtingomis spalvomis. Po LGA 2066 lizdu sumontuotas 12 W galios CPU_FAN lizdas.

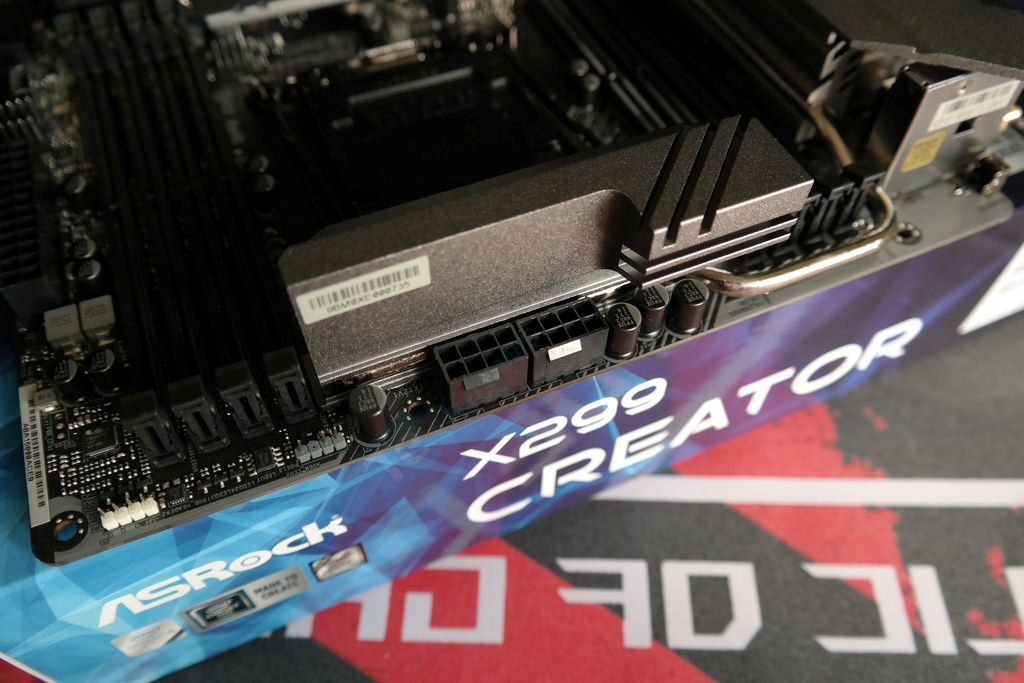

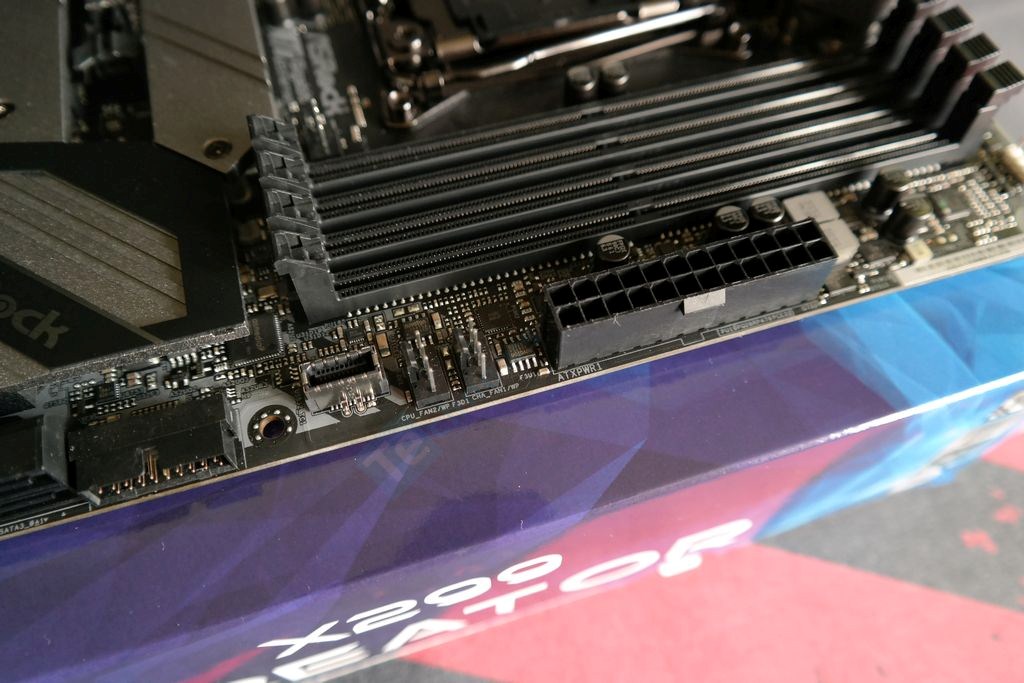

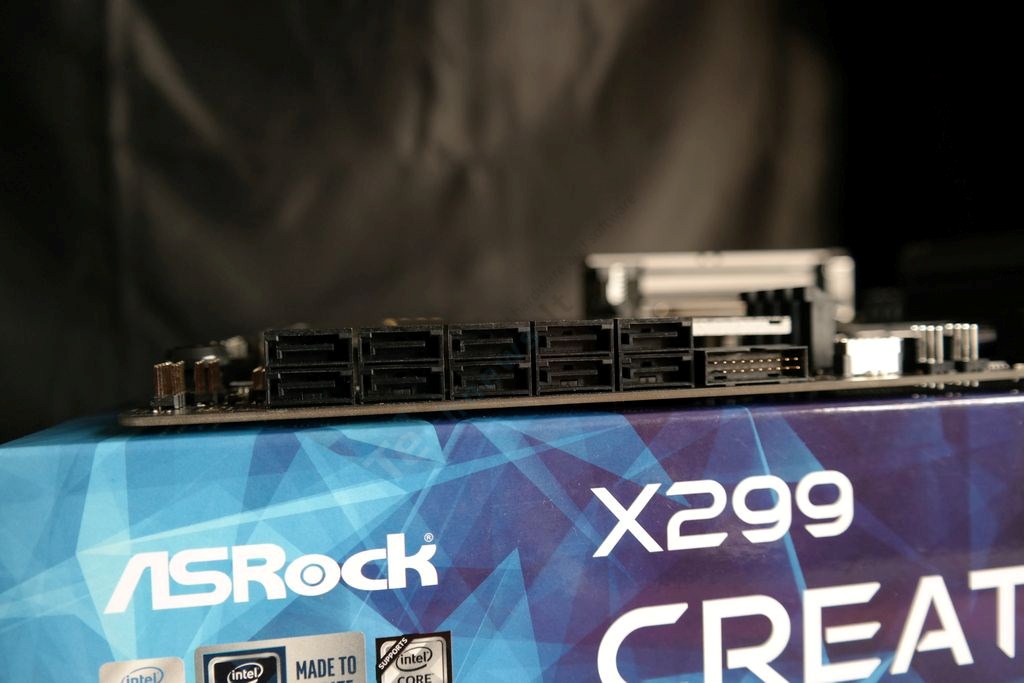

2 iš 10 matomų SATA III portų yra valdomi ne X299 mikroschemų rinkinio, o papildomo „ASMedia“ ASM1061 valdiklio. Šie portai turi trūkumą – jie netinkami RAID masyvų sudarymui, kuomet minėti 8 palaiko RAID 0, RAID 1, RAID 5 ir RAID 10. M.2_3 lizde naudojant SATA magistralės SSD, vienas iš aštuonių SATA portų (SATA3_7) yra automatiškai atjungiamas. Tarp SATA portų ir ATX24V lizdo vartotojas randa paguldytą vidinę USB 3.2 Gen 1 jungtį, USB 3.2 Gen 2 (10 Gb/s) galvutę ir du 4-pin ventiliatoriams (CPU_FAN2/WP su CHA_FAN1/WP). Abu yra kombinuoti ir tinkami AIO pompų maitinimui. Galia po 24 W.

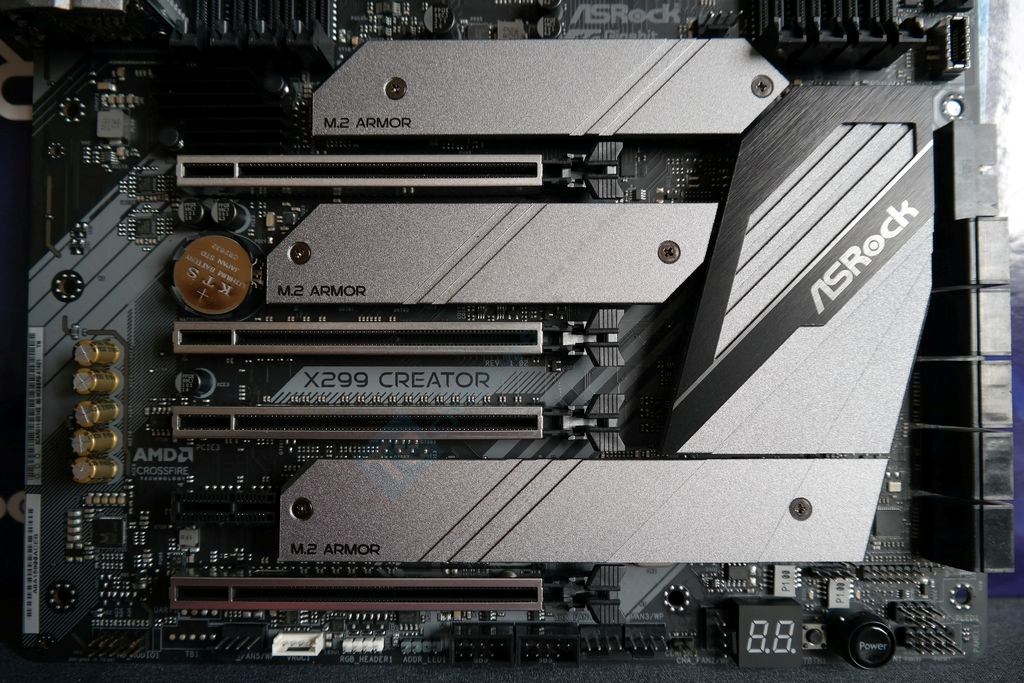

„Creator“ turi keturis sustiprintus PCIe 3.0 x16 lizdus, tačiau jų pralaidumas priklauso nuo to, koks CPU yra naudojamas. Jeigu naudojamas 48 gijų PCIe centrą turintis procesorius šių lizdų elektrinis pralaidumas išsidėsto x16/x8/x16/x8 režimu. Jeigu M2_1 arba M2_2 lizduose atsidurs PCIe magistralę turintis SSD, antrojo PCIe 3.0 x16 lizdo pralaidumas sumažės iki x4, o jeigu bus panaudoti du SSD, tada minėtas lizdas bus visai atjungtas. 44 gijų centrą turintis CPU PCIe lizdų pralaidumą apribos iki x16/x4/x16/x8, o naudojantys 28 gijų PCIe centrą turintį procesorių turės susitaikyti su atjungtu žemiausiu PCIe lizdu ir tik x8 pralaidumą turinčiu 3-iuoju lizdu. Į M2_1 lizdą įstačius SSD su PCIe magistrale bus netenkama antrojo aukščiausiai esančio PCIe x16 lizdo. Tai galioja naudojant procesorių tiek su 44, tiek su 28 gijų PCIe centru. Kitiems vidiniams įrenginiams, pavyzdžiui, garso plokštei skirtas vienintelis PCIe 3.0 x1 lizdas. X299 mikroschemų rinkinį ir tris M.2 lizdus aušina atskiri radiatoriai.

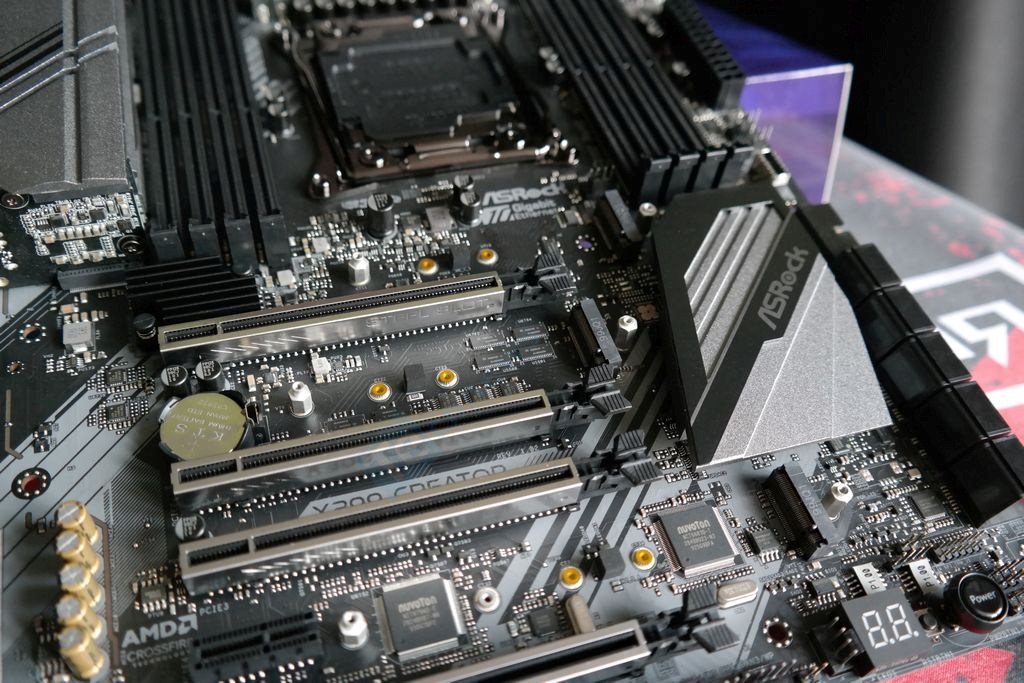

„ASRock“ labai apgalvotai nesukūrė monolito, o visiems M.2 lizdams priskyrė po atskirą plokštelę – radiatorių. Tai gelbėja tuos, kurie naudoja dedikuotus radiatorius turinčius SSD kaupiklius. Toks kaupiklis gali keliauti į bet kurį M.2 lizdą. M.2_3 lizde telpa 22110 formato SSD, bet jeigu čia atsiras SATA magistralę turintis SSD, bus atjungtas vienas iš dešimt SATA portų. Kituose dviejuose lizduose telpa maksimalaus 2280 formato SSD, tačiau PCIe SSD panaudojimas (priklausomai nuo CPU PCIe gijų centro) apribos tam tikrų PCIe 3.0 x16 lizdų pralaidumą. Techniškai visų M.2 lizdų pralaidumas siekia 32 Gb/s.

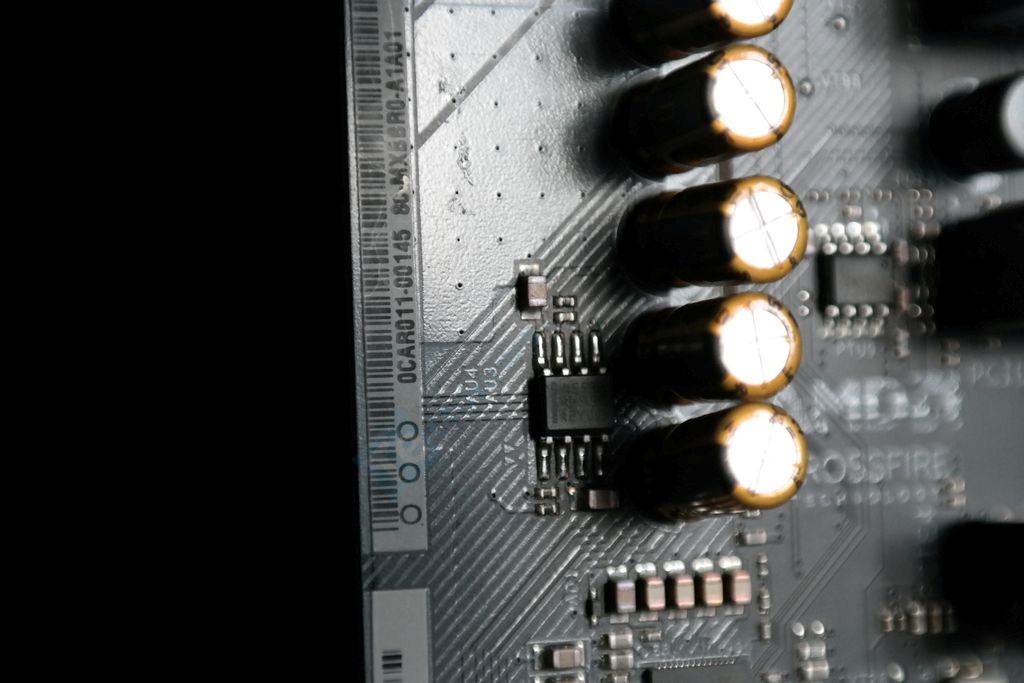

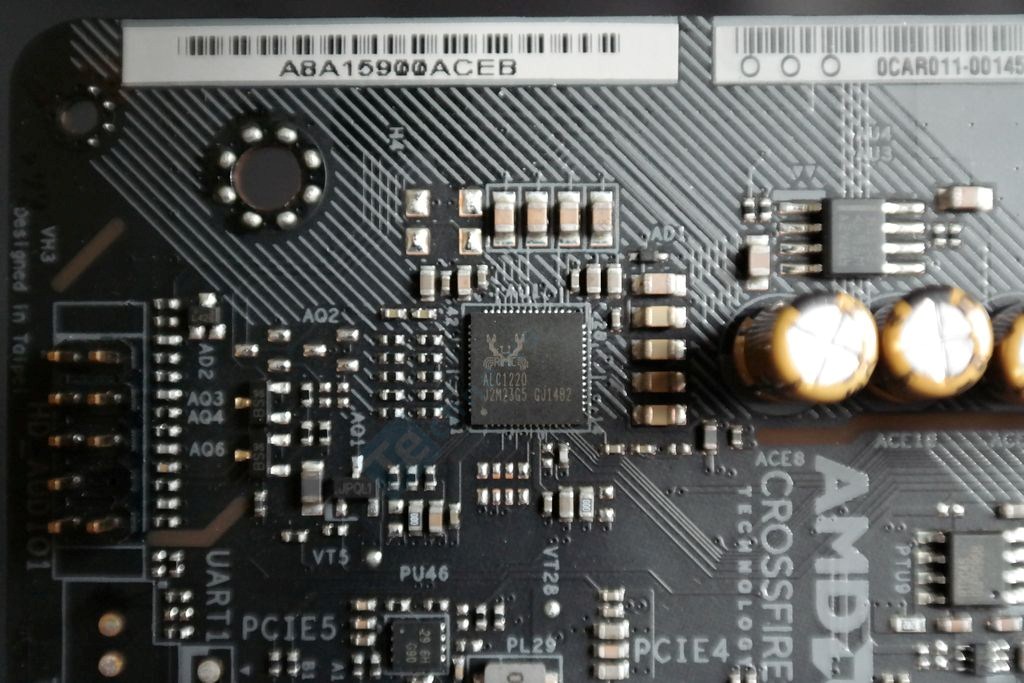

Garso posistemės širdis standartiškai „Realtek ALC1220“ kodekas, kuris pats nėra ekranuotas, tačiau posistemė yra izoliuota nuo likusios montažinės plokštės. Už „Nichicon“ kondensatorių randame „Texas Instruments“ NE5532 operacinį stiprintuvą, kuris atsakingas už garso stiprinimą, siunčiamą į ausinių išvestį korpuso priekyje. NE5532 pakanka pamaitinti 600 omų varžos ausines.

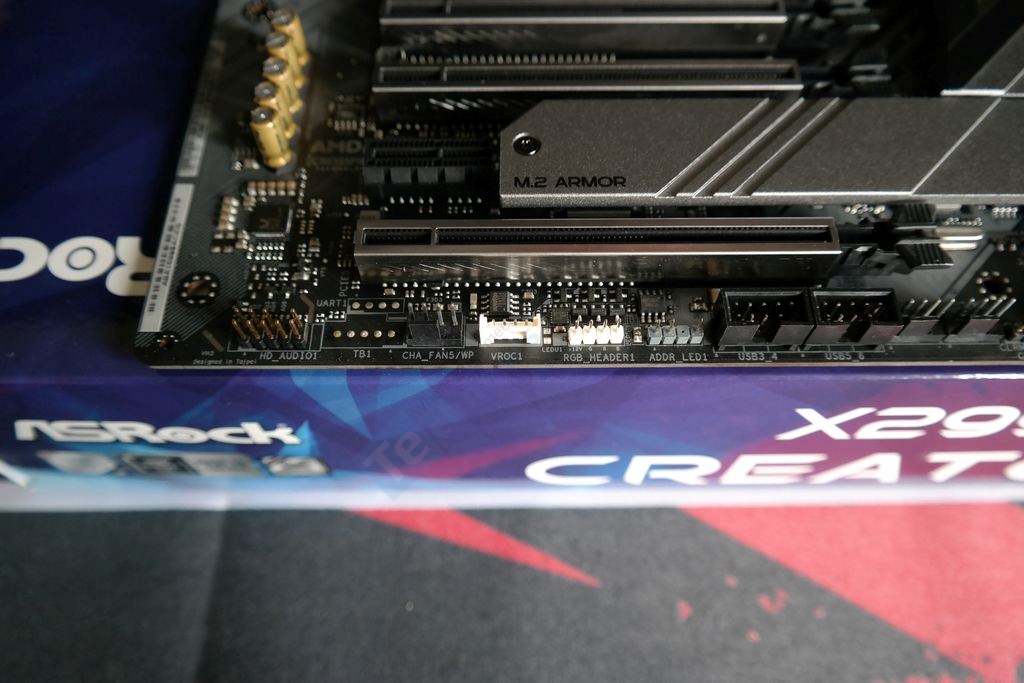

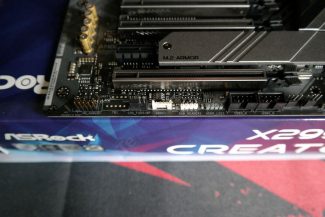

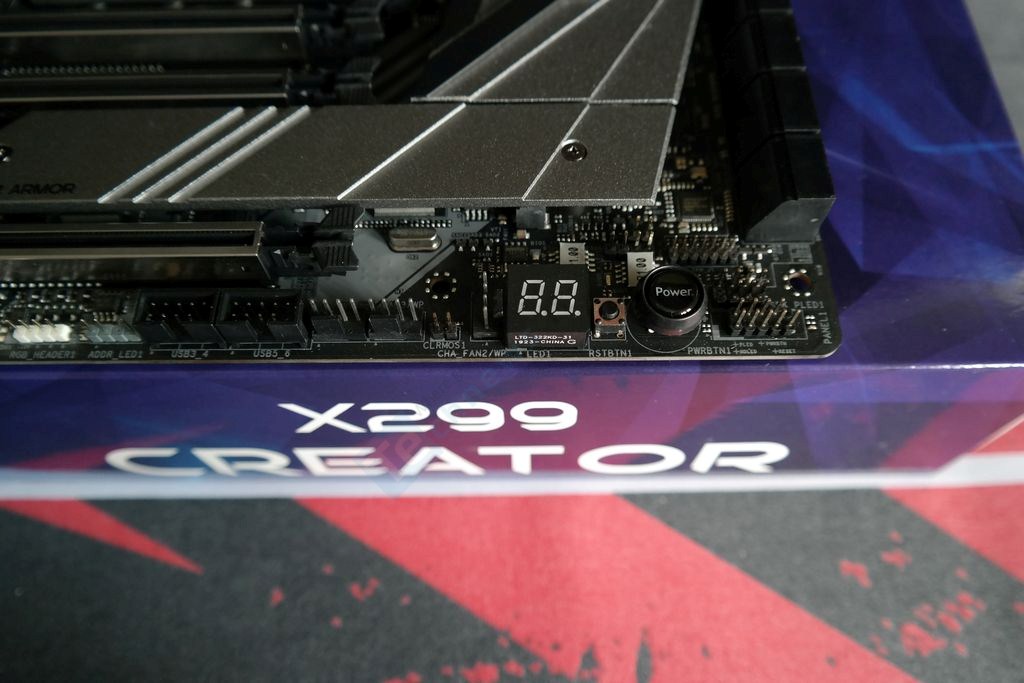

Montažinės plokštės apatinėje dalyje randame antrąją adresatinės 3-pin ir 4-pin RGB galvučių porą, dvi vidines USB 2.0 galvutes, antrąjį, trečiąjį, ketvirtąjį ir penktąjį CHA_FAN/WP lizdus (visi po 24 W) ir VROC1 lizdą, kuris skirtas virtualaus RAID sukūrimui iš NVMe diskų CPU lygmenyje. „Creator“ turi dvi fizines BIOS mikroschemas (atsarginį ir pagrindinį BIOS), Dr.Debug ekranėlį, leidžiantį tiksliai nustatyti POST problemas ir on board įjungimo/išjungimo, perkrovimo mygtukus, kuriuos lengva identifikuoti dėl jų skirtingo dydžio. „Creator“ neturi vidinės TB3 jungties ir netrukus sužinosite kodėl.

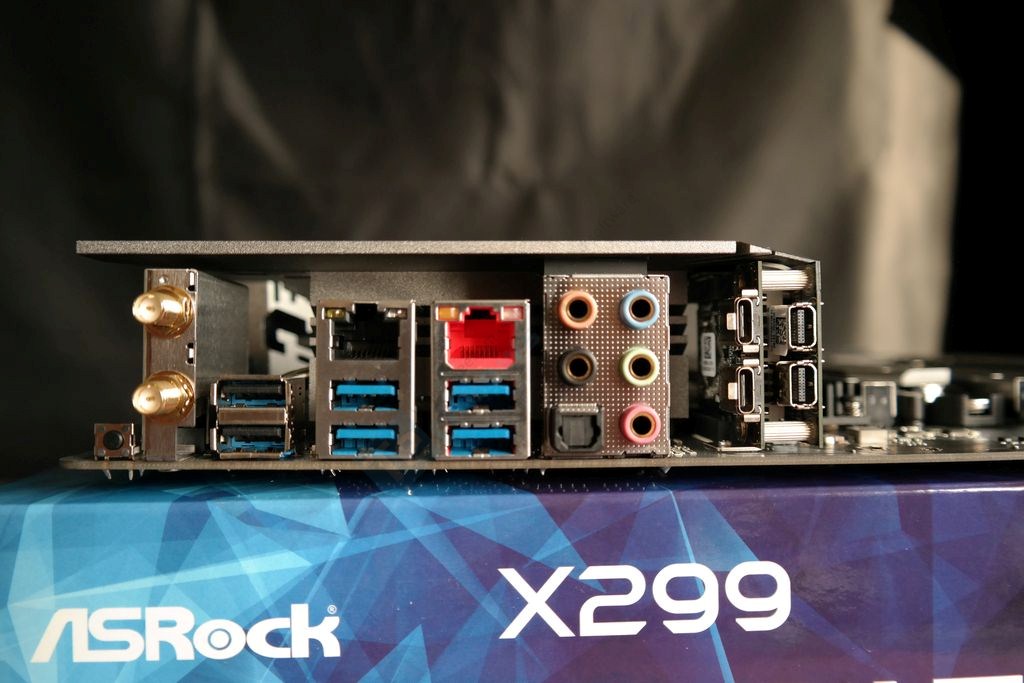

Kaip spėjome, ant I/O panelės dangtelis nėra iškart pritvirtintas. I/O sritis siūlo dvi USB 2.0, keturias USB 3.2 Gen 1 bei išskirtinai tik čia sutinkamus du C tipo USB 3.2 Gen 2 Thunderbolt 3 portus su jiems priklausančiais dvejais mini DisplayPort lizdais. Maksimalus pralaidumas siekia 40 Gbps arba 10 Gbps USB 3.2 protokolui. Čia taip pat yra BIOS nustatymus anuliuojantis CLR_CMOS mygtukas. Raudonos spalvos RJ-45 lizdas yra susietas su „AQUANTIA AQC107“ moduliu, jo pralaidumas 10 Gbps. Antrasis LAN lizdas, kurio pralaidumas 1 Gbps, susietas su „Intel I219V“ moduliu. Dviejų juostų (2,4/ 5 GHz) WiFi 6 siūlo 2,4 Gbps pralaidumą, palaiko BT 5.0 ir MU-MIMO.
