Pilkas darbinis arkliukas – „ASRock X299 Creator“ – ir „Core ir i9-10940X“ (I dalis)

Vos vieną niuansą turinti VRM grandinė

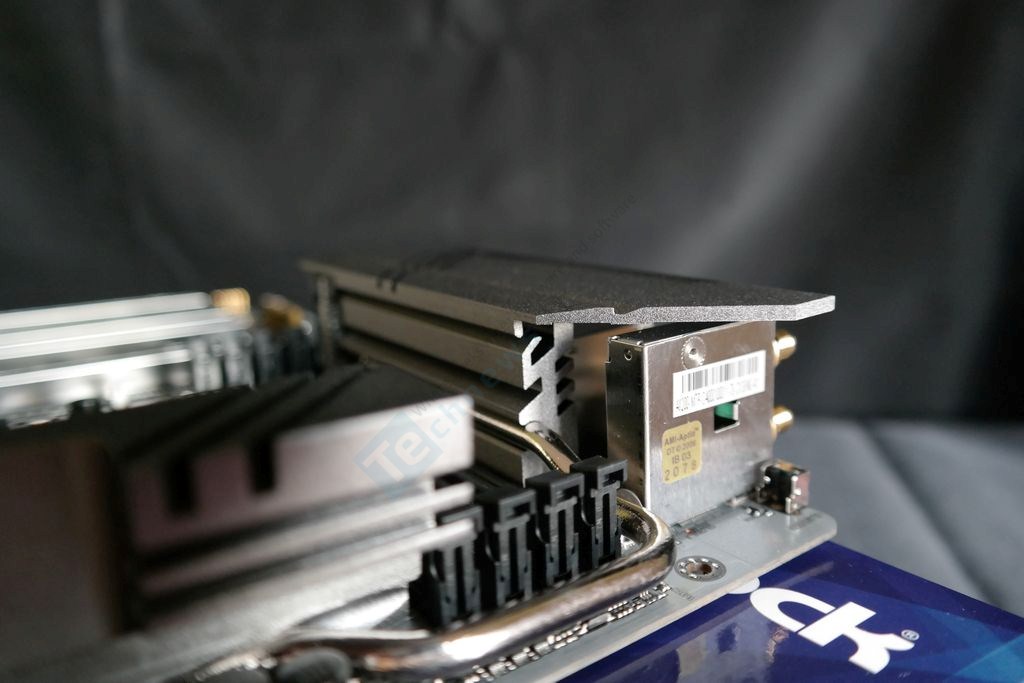

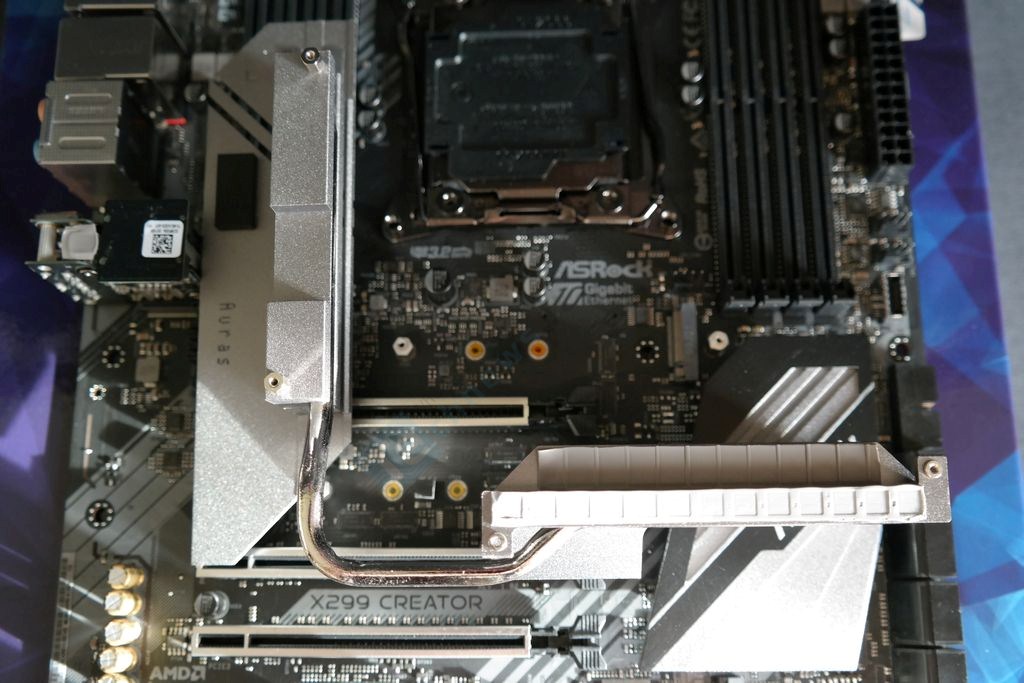

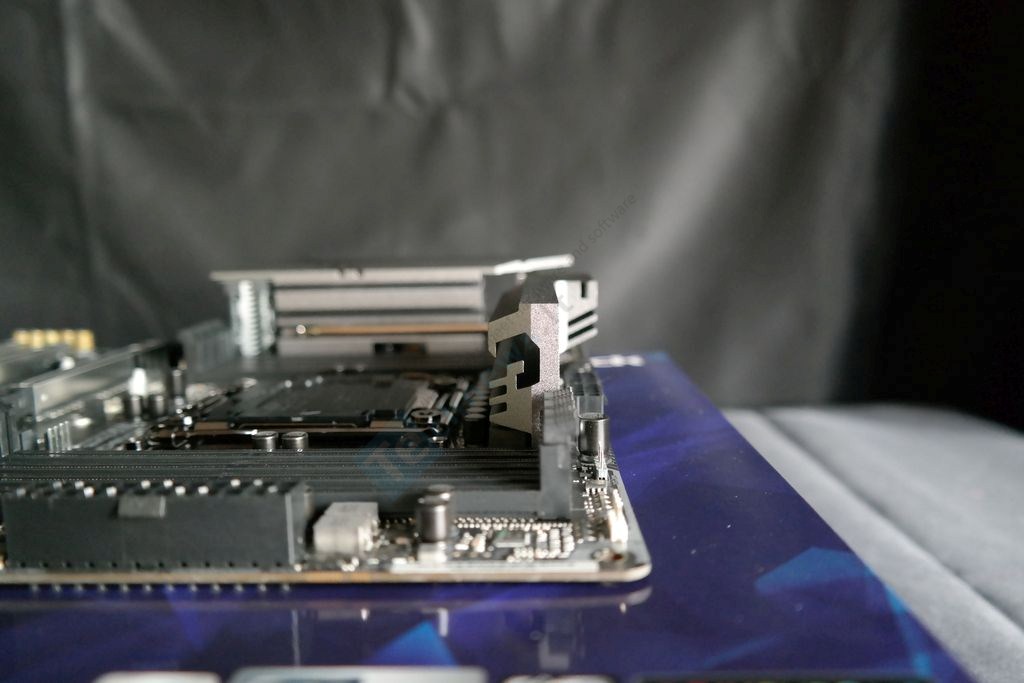

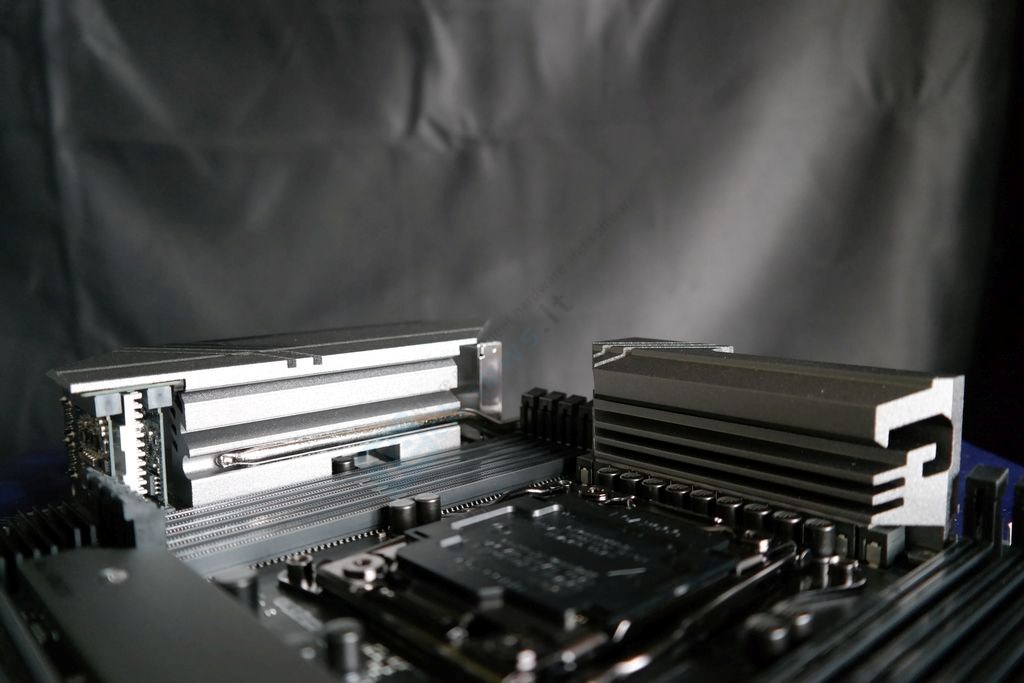

VRM grandinė yra aušinama dviem radiatoriais, kurie sujungti bendru šilumos vamzdeliu. Pagrindinis radiatorius yra virš LGA 2066 lizdo, kadangi čia išdėstyti absoliučiai visi VRM grandinę sudarantys komponentai. Šilumos vamzdelio pagalba dalis šilumos pernešama į antrąjį radiatorių, kuris pasižymi didele „kepure“. Kuris radiatorius turi didesnį paviršiaus plotą pasakyti nėra lengva, nes pagrindinis, fiziškai mažesnis, radiatorius turi ne vieną gilią išpjovą.

Termo padelio kontaktas su VRM galios blokais atrodo puikus. Radiatorius šilumą kartu surenka ir nuo induktorių (60 A). Bendras visos aušinimo sistemos svoris ~270 gramų. Skaičiai tikrai solidūs.

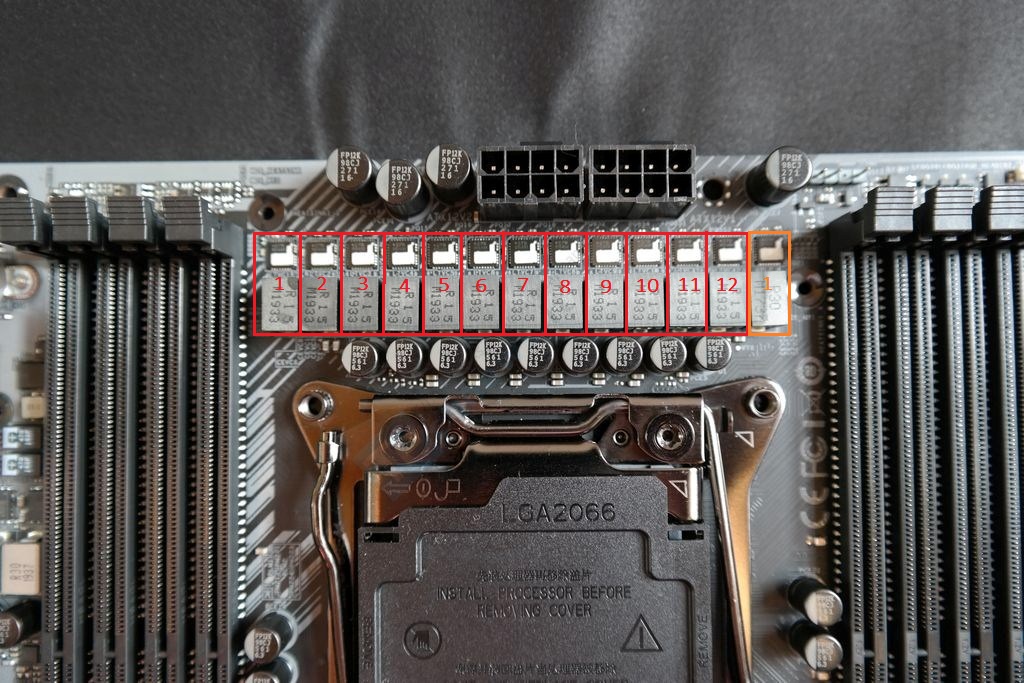

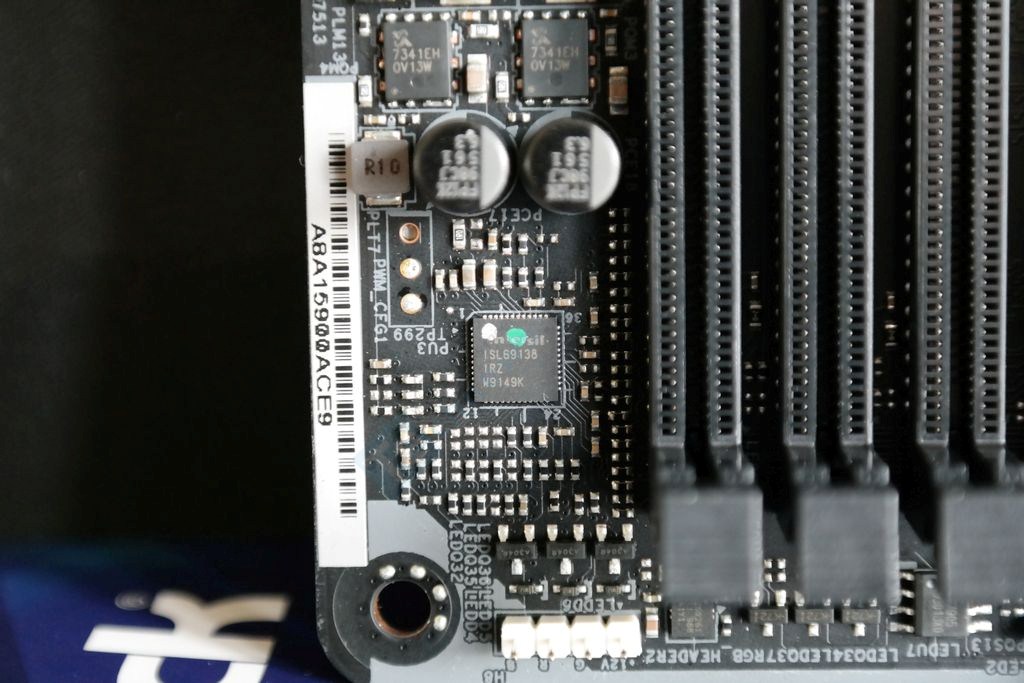

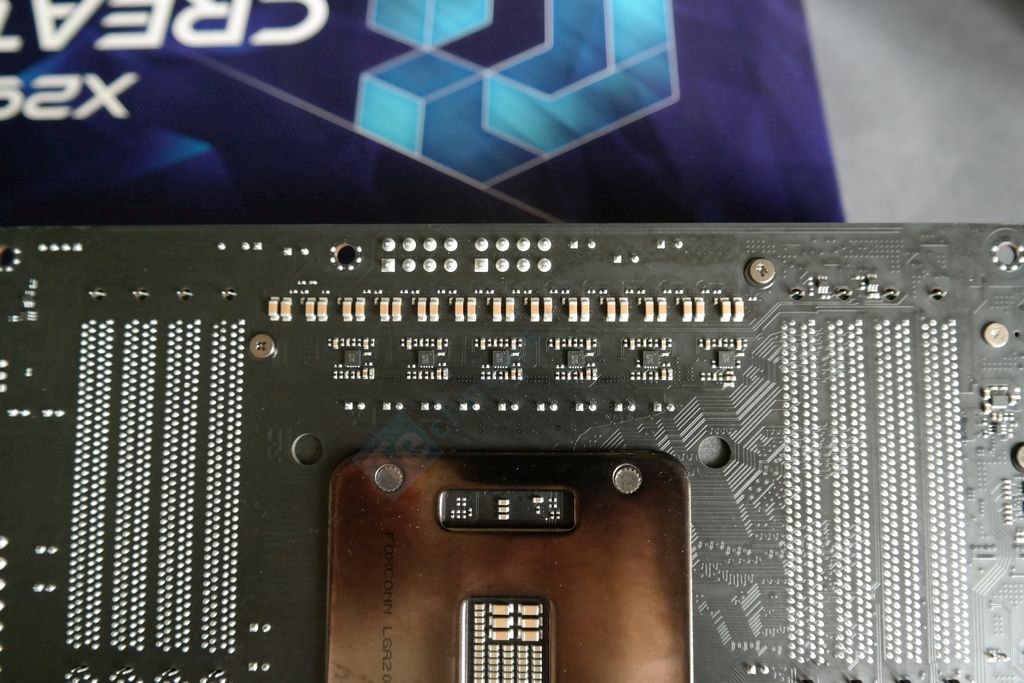

VRM grandinė yra sudaryta iš 12-os vCore fazių procesoriui ir 1-os fazės VCCSA mazgui. „ASRock“ pasirinko pilnai skaitmeninį „Intersil“ ISL69138 PWM valdiklį, kuris palaiko iki 7-ių PWM kanalų ir yra įrengtas pačiame PCB kampe, šalia 4-pin RGB lizdo. Kadangi fazių yra daugiau nei palaikomų kanalų „ASRock“ negalėjo išsiversti be dubliuotojų. ISL69138 dirba 6+1 režimu ir šeši ISL6617A dubliuotojai, kurie išdėstyti kitoje PCB pusėje, pačiu teisingiausiu būdu padvigubina vCore fazių skaičių iki 12-os.

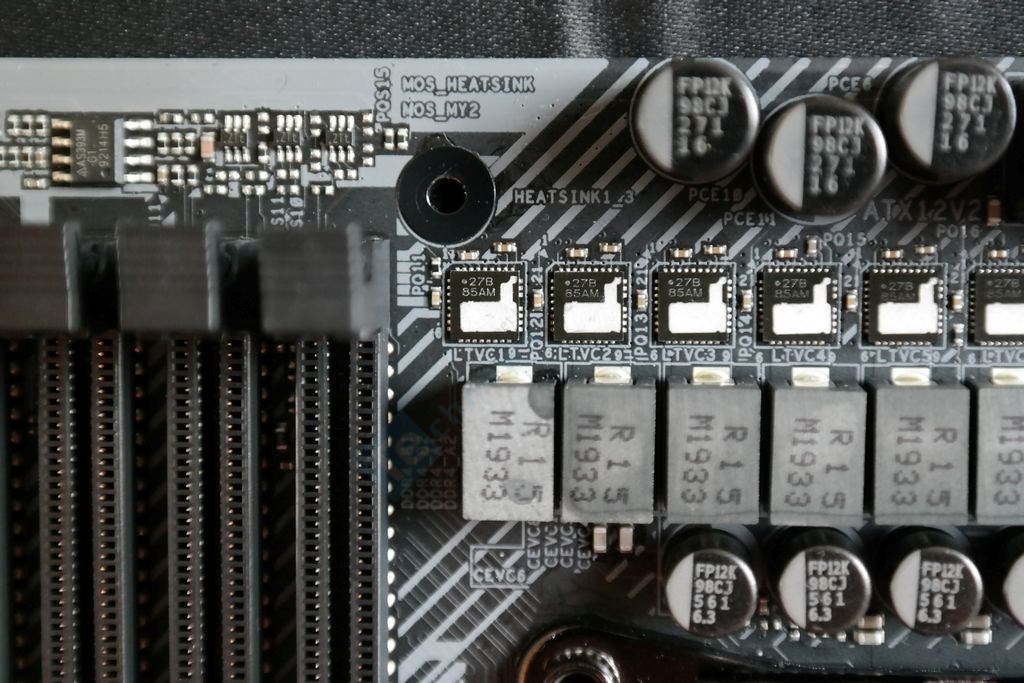

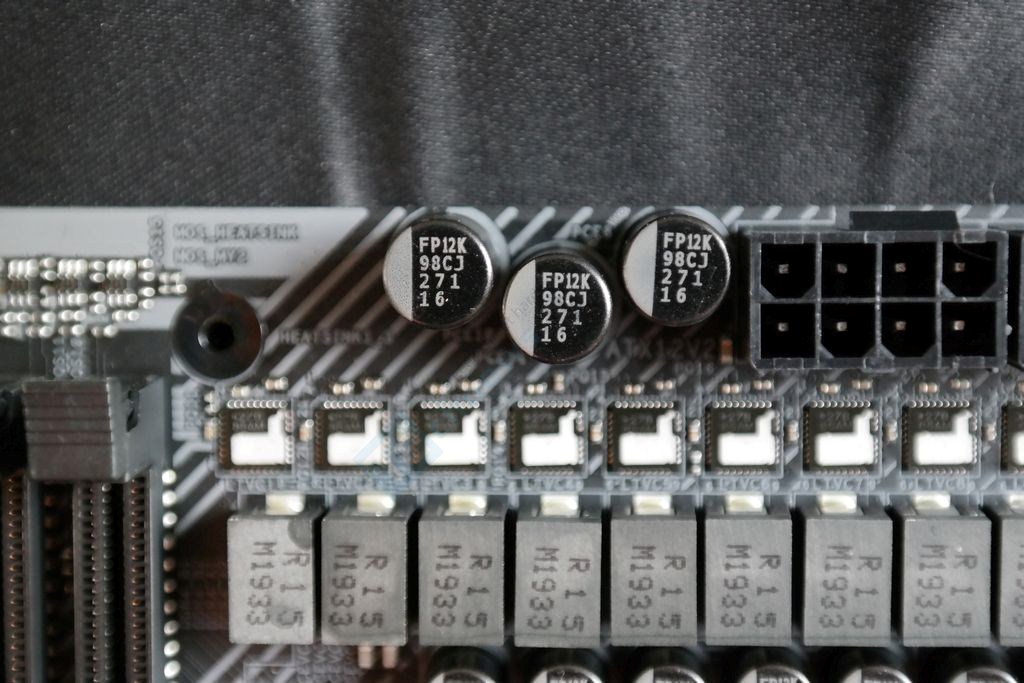

„Intersil“ taip pat priklausantys ISL99227B galios blokai yra top klasės DrMOS tipo tranzistoriai, pasižymintys geresne integracija, didesniu jautrumu ir atsparumu dideliems šuoliams išlaikant didesnį efektyvumą. Jų perkaitimo slenkstis siekia net ~140 °C. Tai yra gerokai aukštesnė temperatūra už tiesioginio konkurento, IR3555, atsparumą (~105 °C). Filtracijai panaudoti 12K (12 000 valandų) ilgaamžiškumo polimeriniai „Nichicon“ kondensatoriai.

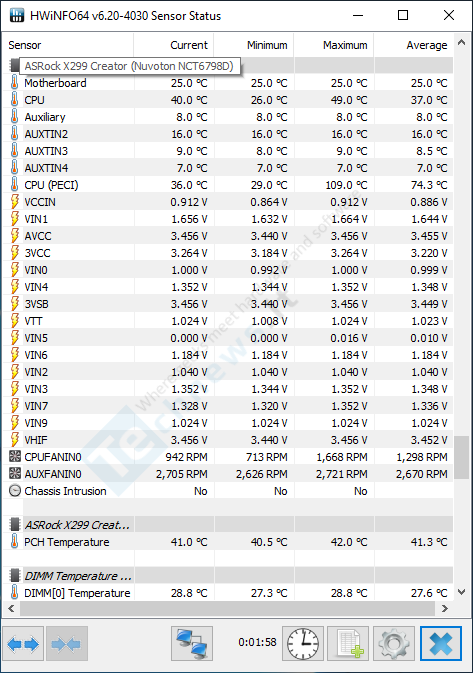

Techninė VRM grandinės dalis būtų be priekaištų, jei ne temperatūros daviklio trūkumas. „HWiNFO“ įrankyje neaptinkame nieko panašaus, į VRM’o temperatūrą.
