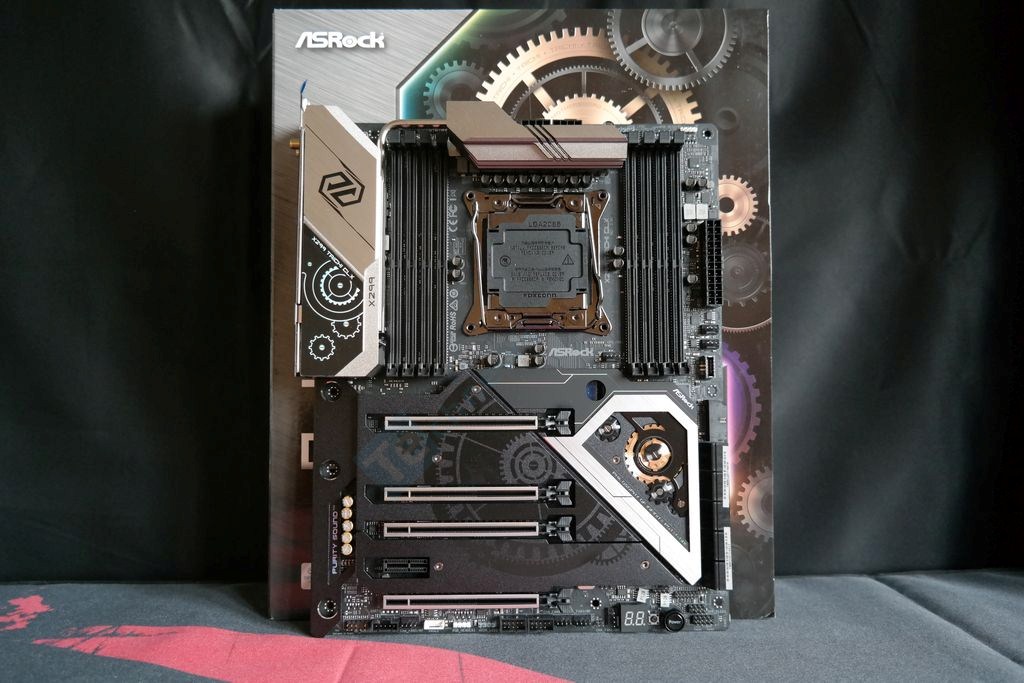

Dizaino prasme „Taichi CLX“ nėra senoji „Taichi XE“. Pirmiausiai į akis krenta I/O zonos dangtelis, kurio funkciją atlieka VRM radiatorius, ne tik paslepiantis I/O zoną, bet ir dėka priimto sprendimo įgaunantis didesnį paviršiaus plotą. Kone pusę ATX formato montažinės plokštės uždengta skydu, kuris, neabejojame, aušina po juo esančius M.2 lizdus. Nei vienas „Taichi XE“ modelio turėtas M.2 lizdas nebuvo aušinamas. Ant abiejų minėtų struktūrų matoma krumpliaračių tematika, bet viską vainikuoja virš X299 mikroschemų rinkinio matomas sumažintas krumpliaračio modelis, kuris panorėjus turėtų sužibti RGB spalvomis. Nors iš aštuonsluoksnė montažinė plokštė išliko juodos spalvos, tačiau minėti estetiniai pokyčiai paverčia „Taichi CLX“ gyviau ir švariau (netgi nesimato baterijos) atrodančiu produktu už senąją „Taichi XE“. Panašu, kad „ASRock“ pasistengė išlaikyti visas high end pagrindinei plokštei būdingas savybes, kaip on board mygtukai, Dr. Debug ekranėlis ir t.t.

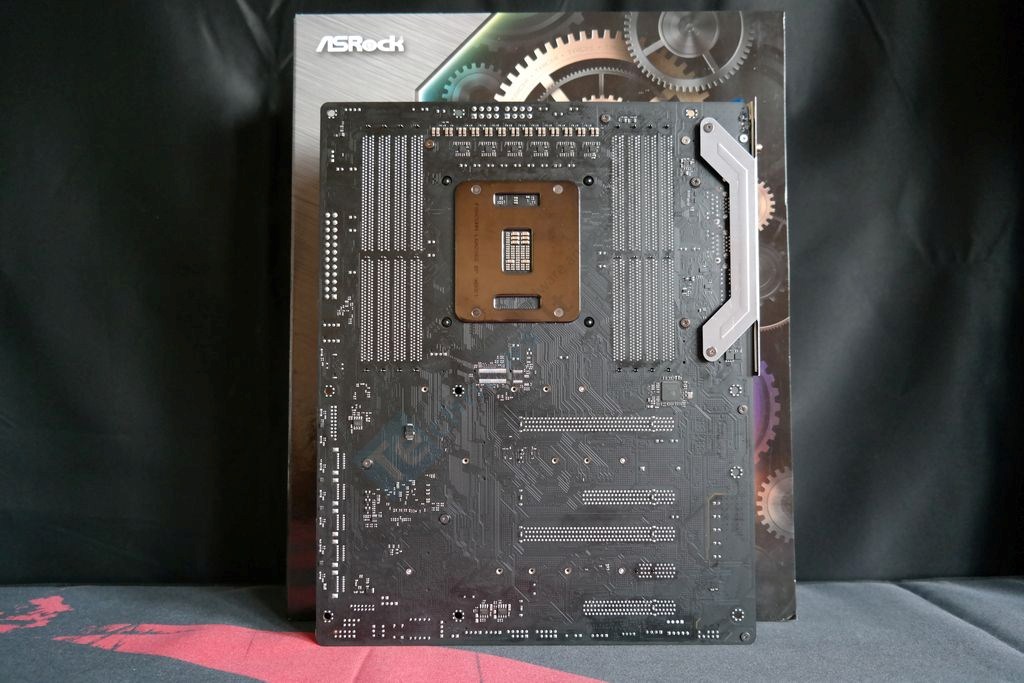

Kita montažinės plokštės pusė atskleidžia mechaninių PCIe x16 lizdų tikrąjį elektrinį pralaidumą. „ASRock“ VRM grandinėje naudoja dubliuotojus (mažytės IC mikroschemos virš LGA2066 lizdo), o I/O panelės dangtelis papildomai pritvirtintas prie PCB.

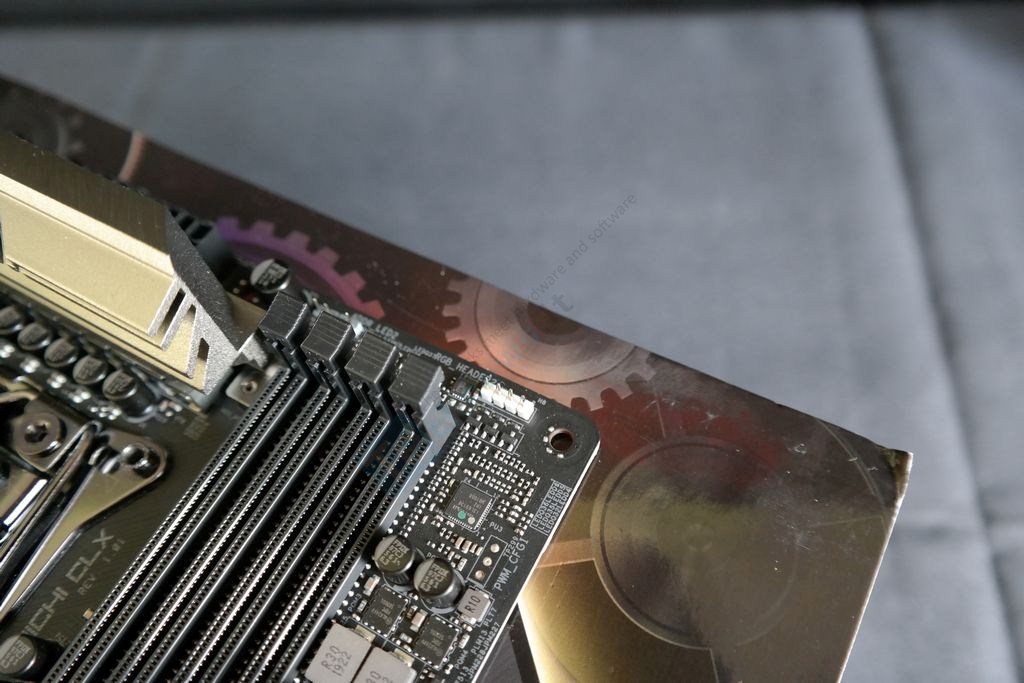

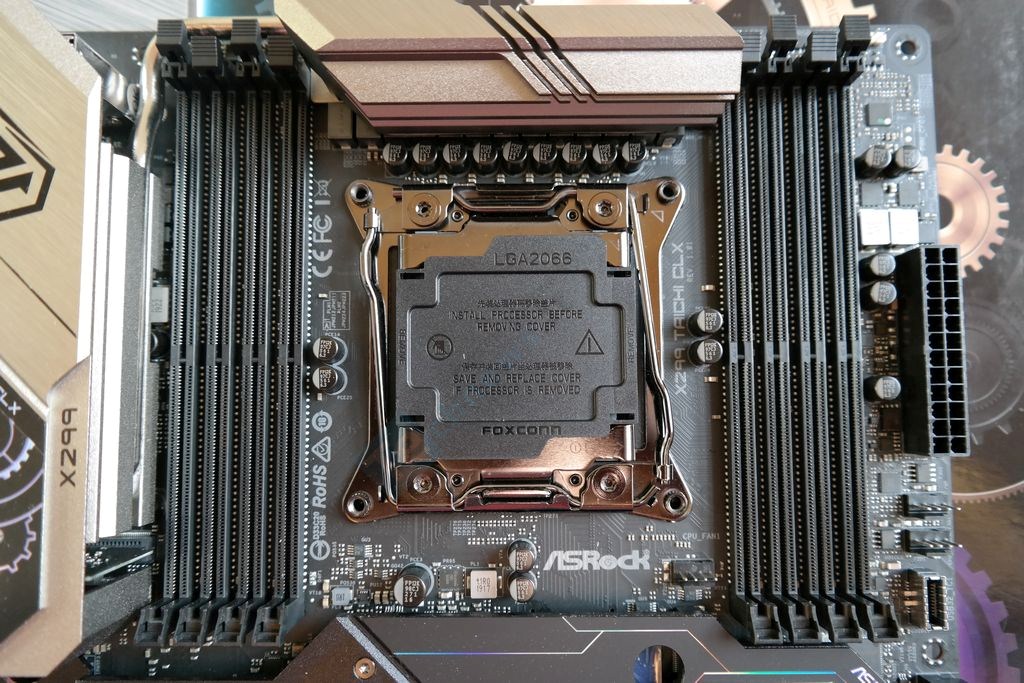

Abipus masyvaus LGA2066 lizdo po keturis išdėstyti DIMM lizdai. Savaime suprantama šiai platformai turime palaikomą keturių kanalų režimą. „Taichi CLX“ dirba su klaidų režimo nepalaikančiais un-buffered tipo DDR4 moduliais, kurių maksimalus dažnis gali siekti 4200+(OC) MHz. Maksimalus palaikomos operatyvios atminties kiekis 256 GB. Po LGA 2066 lizdu sumontuotas 12 W galios CPU_FAN lizdas.

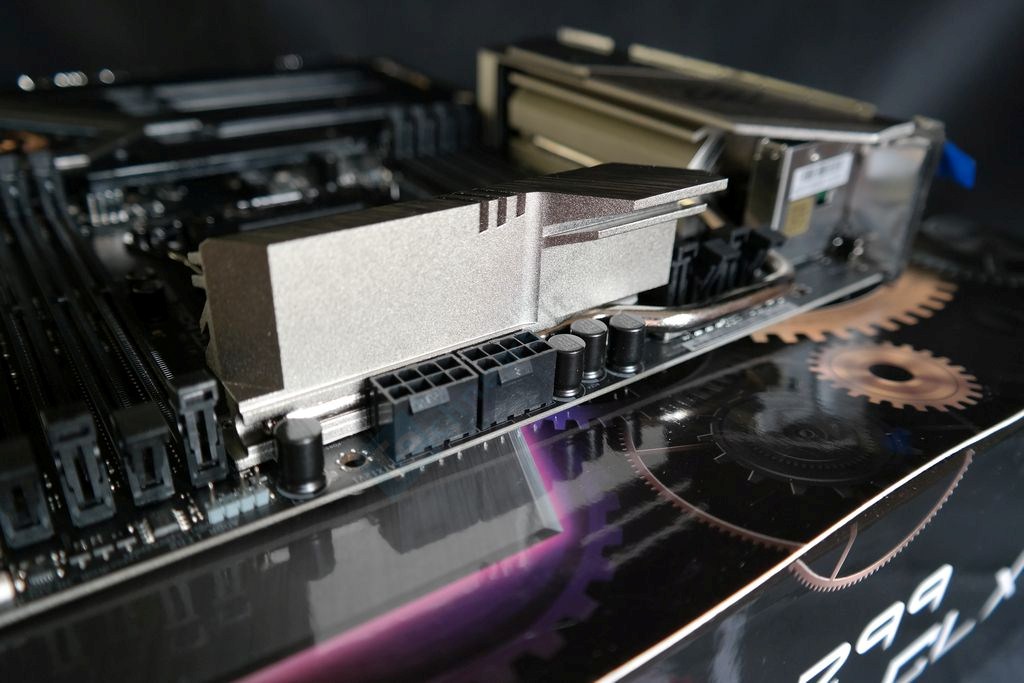

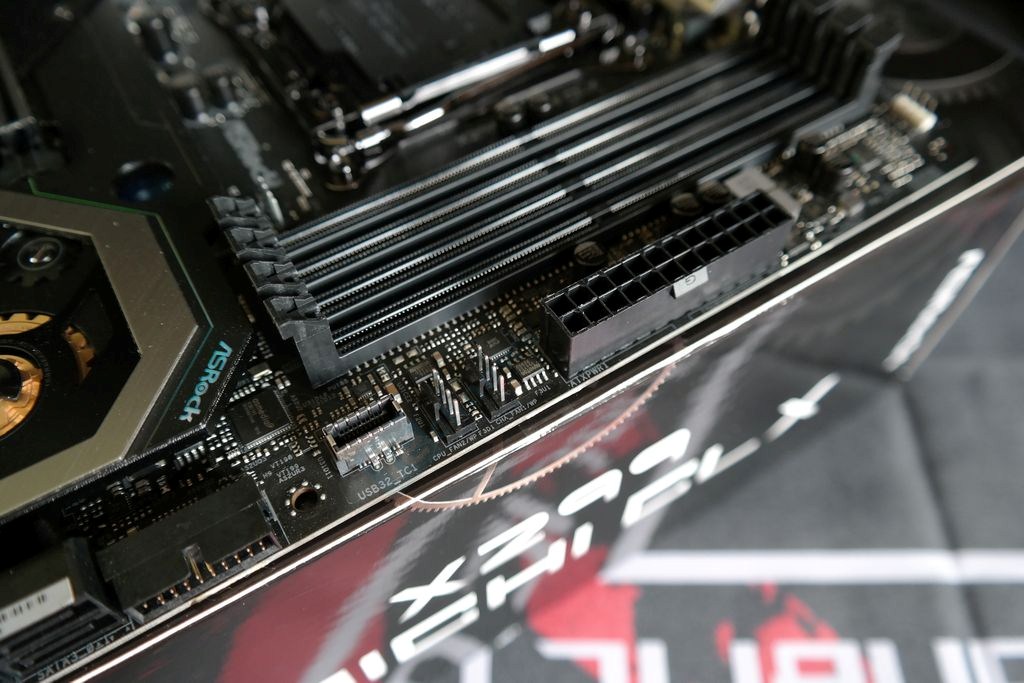

Nieko nestebina, kad „ASRock“ parūpino du 8-pin EPS12V lizdus, kuriais gali pratekėti mažiausiai 576 W. RGB pašvietimo reikmėms šioje zonoje yra po vieną adresatinę 3-pin (5 V, 3 A) ir 4-pin (12 V, 3 A) galvutes, kurios išskirtos skirtingomis spalvomis. Galia po 24 W.

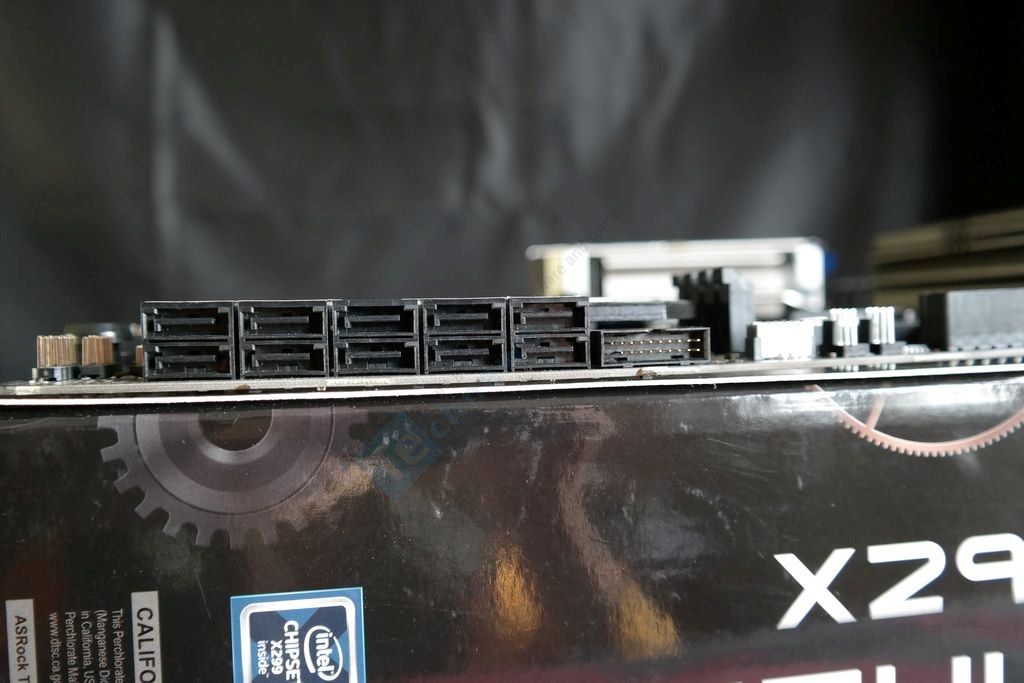

2 iš 10 matomų SATA III portų yra valdomi ne X299 mikroschemų rinkinio, o papildomo „ASMedia ASM1061“ valdiklio. Šie portai turi trūkumą – jie netinkami RAID masyvų sudarymui, kuomet minėti 8 palaiko RAID 0, RAID 1, RAID 5 ir RAID 10. M.2_3 lizde naudojant SATA magistralės SSD, vienas iš aštuonių SATA portų (SATA3_7) yra automatiškai atjungiamas. Tarp SATA portų ir ATX24V lizdo vartotojas randa paguldytą vidinę USB 3.2 Gen 1 jungtį, USB 3.2 Gen 2 (10 Gb/s) galvutę ir du 4-pin ventiliatoriams (CPU_FAN2/WP su CHA_FAN1/WP). Abu yra kombinuoti ir tinkami AIO pompų maitinimui.

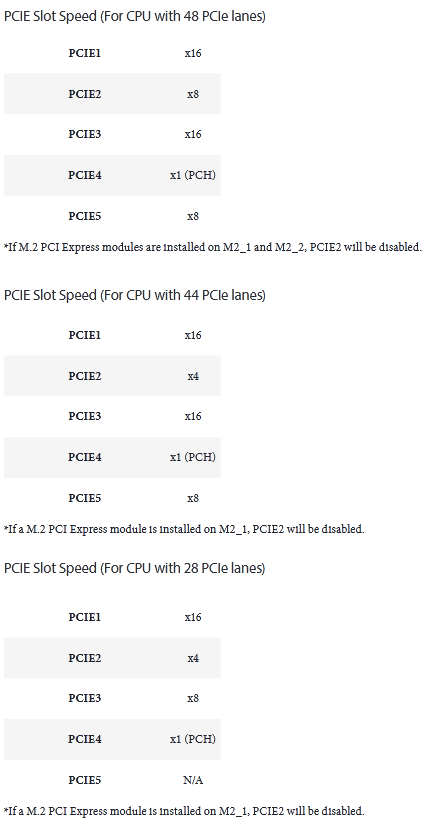

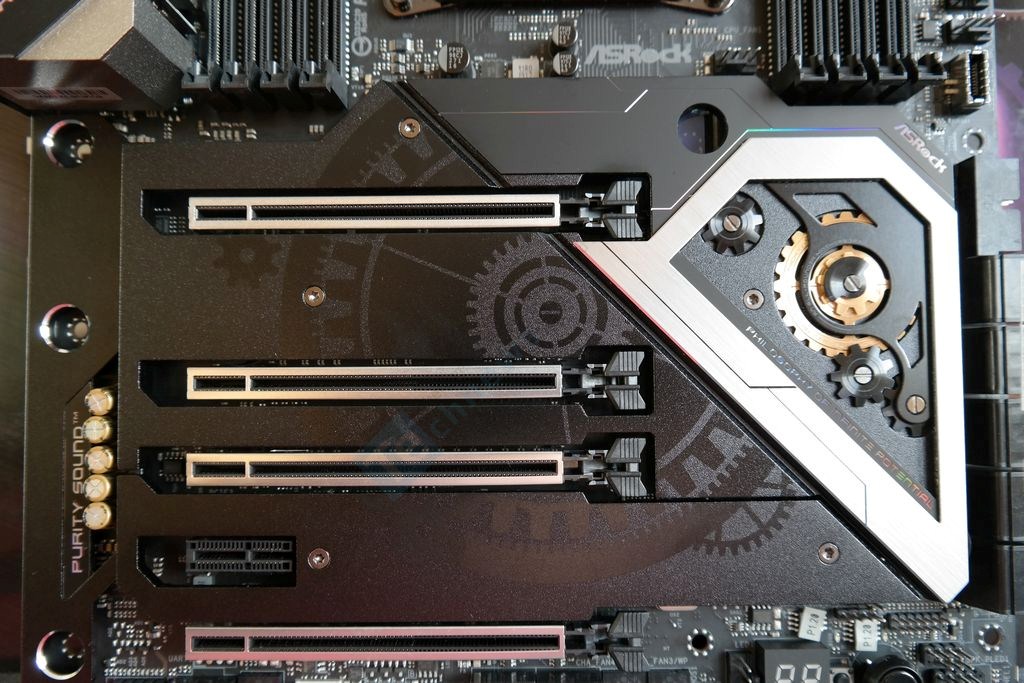

„Taichi CLX“ turi keturis sustiprintus PCIe 3.0 x16 lizdus, tačiau jų pralaidumas priklauso nuo to, koks CPU yra naudojamas. Jeigu naudojamas 48 gijų PCIe centrą turintis procesorius šių lizdų elektrinis pralaidumas išsidėsto x16/x8/x16/x8 režimu. Jeigu M2_1 arba M2_2 lizduose atsidurs PCIe magistralę turintis SSD, antrojo PCIe 3.0 x16 lizdo pralaidumas sumažės iki x4, o jeigu bus panaudoti du SSD, tada minėtas lizdas bus visai atjungtas. 44 gijų centrą turintis CPU PCIe lizdų pralaidumą apribos iki x16/x4/x16/x8, o naudojantys 28 gijų PCIe centrą turintį procesorių turės susitaikyti su atjungtu žemiausiu PCIe lizdu ir tik x8 pralaidumą turinčiu 3-iuoju lizdu. Į M2_1 lizdą įstačius SSD su PCIe magistrale bus netenkama antrojo aukščiausiai esančio PCIe x16 lizdo. Tai galioja naudojant procesorių tiek su 44, tiek su 28 gijų PCIe centru. Kitiems vidiniams įrenginiams, pavyzdžiui, garso plokštei skirtas vienintelis PCIe 3.0 x1 lizdas. Išskyrus apatinįjį x16 lizdą visus supa aliumininė plokštelė, kuri ne tik aušina X299 mikroschemų rinkinį, bet ir tris (32 Gb/s) M.2 lizdus.

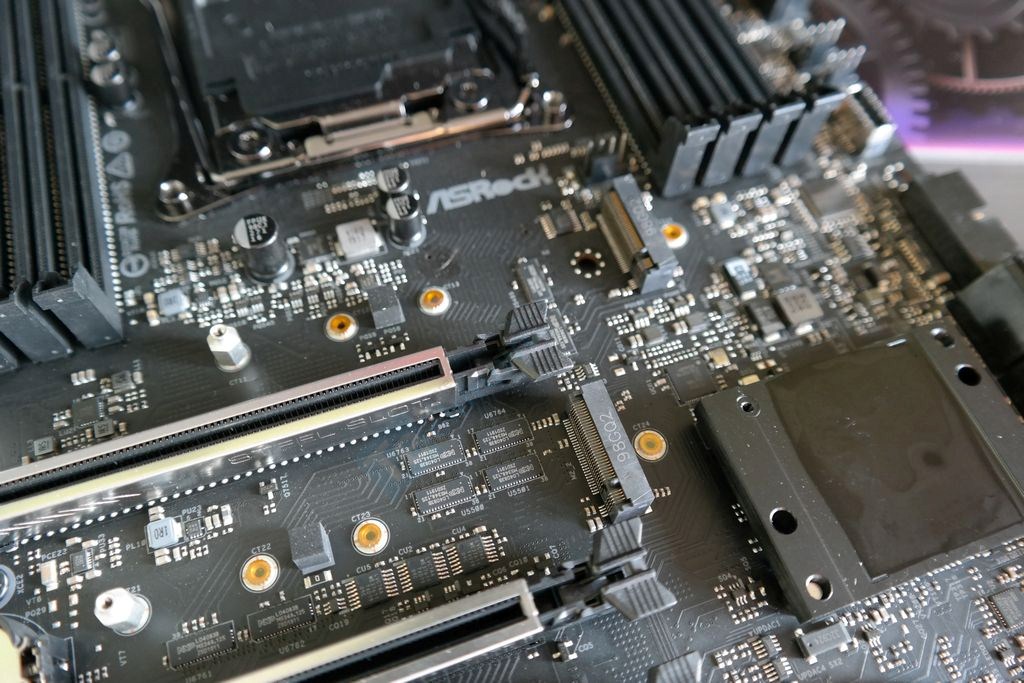

„ASRock“ labai apgalvotai nesukūrė monolito, o M.2 lizdus ir X299 lustą aušinančią plokštelę padalino bent į dvi dalis. Tai gelbėja tuos, kurie naudoja dedikuotus radiatorius turinčius SSD kaupiklius. Toks kaupiklis keliaus į M2_3 lizdą, kuriame telpa 22110 formato SSD. Kaip minėjome, jeigu čia atsiras SATA magistralę turintis SSD, bus atjungtas vienas iš dešimt SATA portų. Likusi plokštelės dalis aušina M2_1 ir M2_2 lizdus bei surenka šilumą nuo nedidelio radiatoriaus, kuris tiesiogiai liečiasi su X299 mikroschemų rinkiniu. Šiuose lizduose telpa maksimalaus 2280 formato SSD, tačiau PCIe SSD panaudojimas (priklausomai nuo CPU PCIe gijų centro) apribos tam tikrų PCIe 3.0 x16 lizdų pralaidumą.

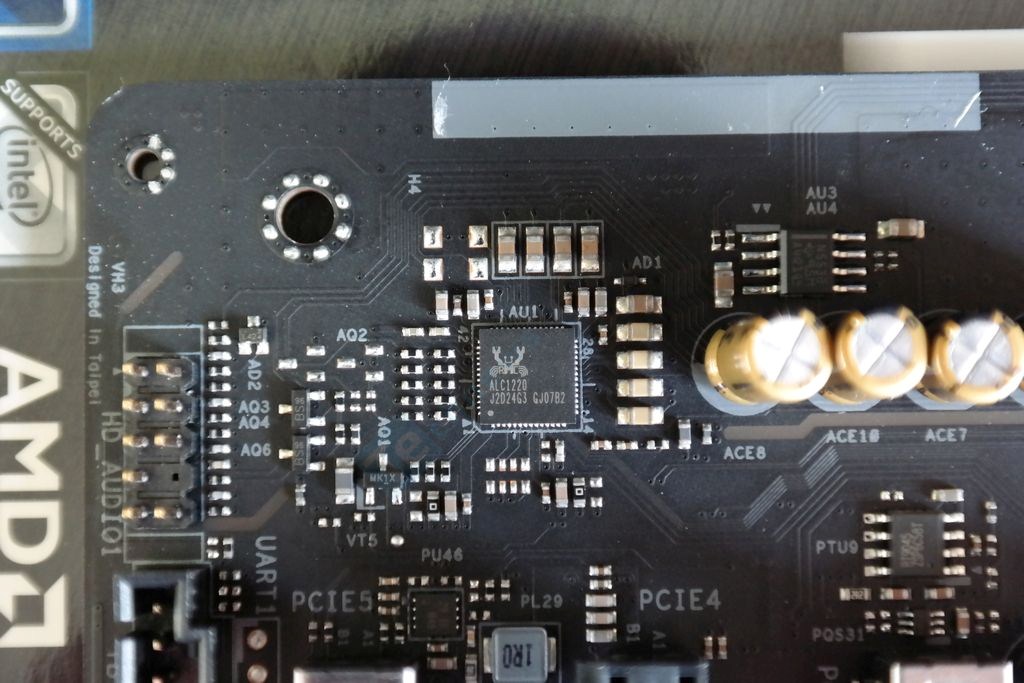

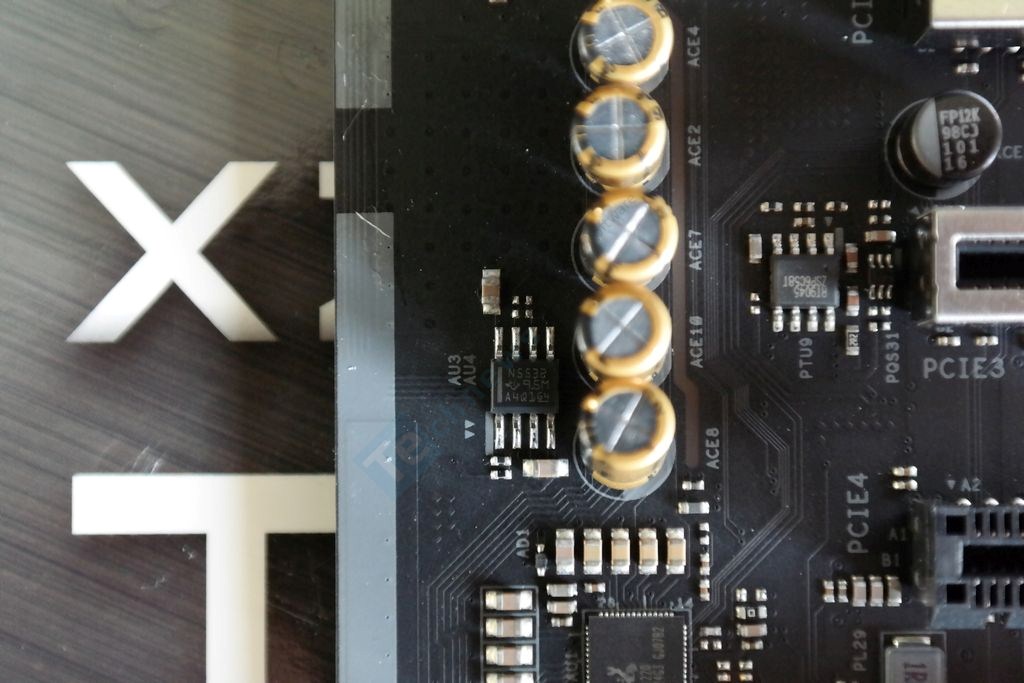

Garso posistemės širdis standartiškai „Realtek ALC1220“ kodekas, kuris pats nėra ekranuotas, tačiau posistemė yra izoliuota nuo likusios montažinės plokštės. Už „Nichicon“ kondensatorių randame „Texas Instruments NE5532“ operacinį stiprintuvą, kuris atsakingas už garso stiprinimą, siunčiamą į ausinių išvestį korpuso priekyje. NE5532 pakanka pamaitinti 600 omų varžos ausines. Vos nepamiršome paminėti, kad audio zoną slepiantis dangtelis yra pagamintas ne iš pigaus plastiko, o tikrų tikriausio metalo.

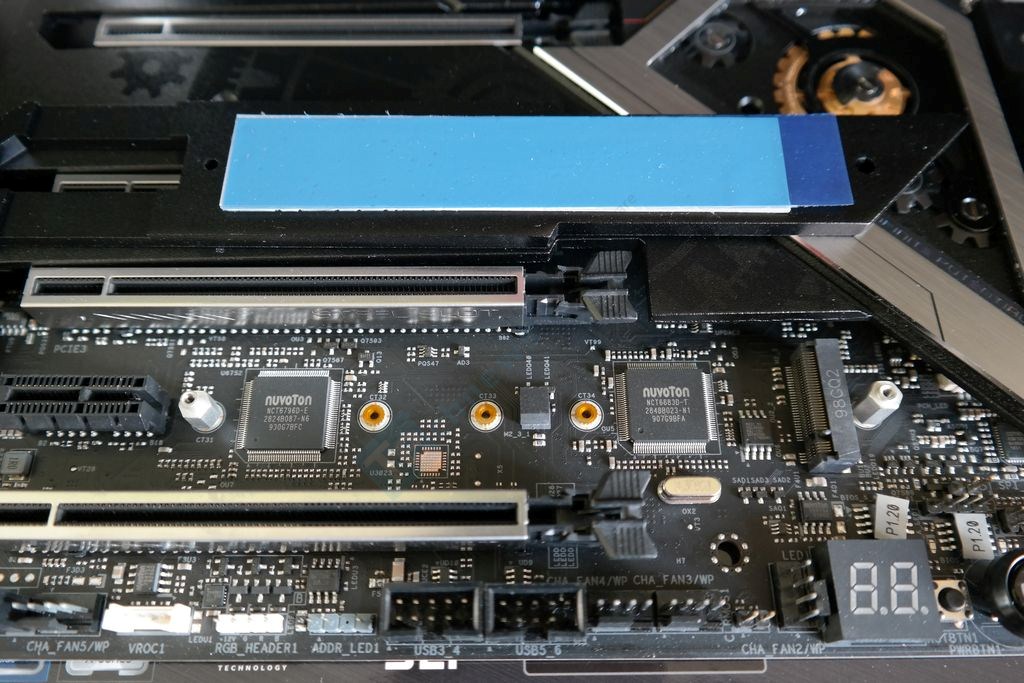

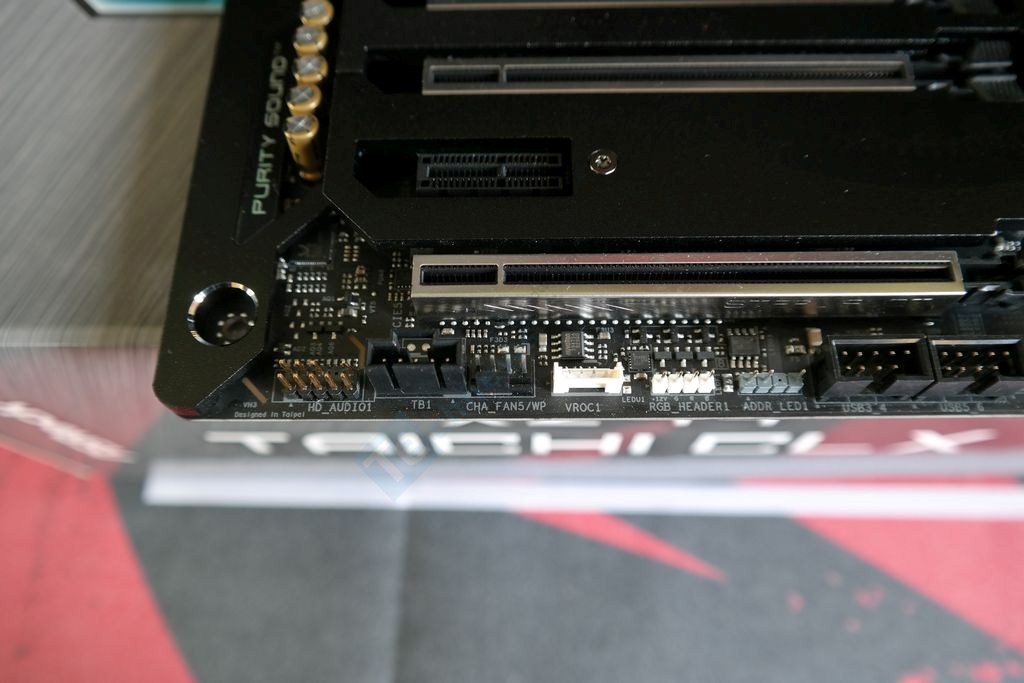

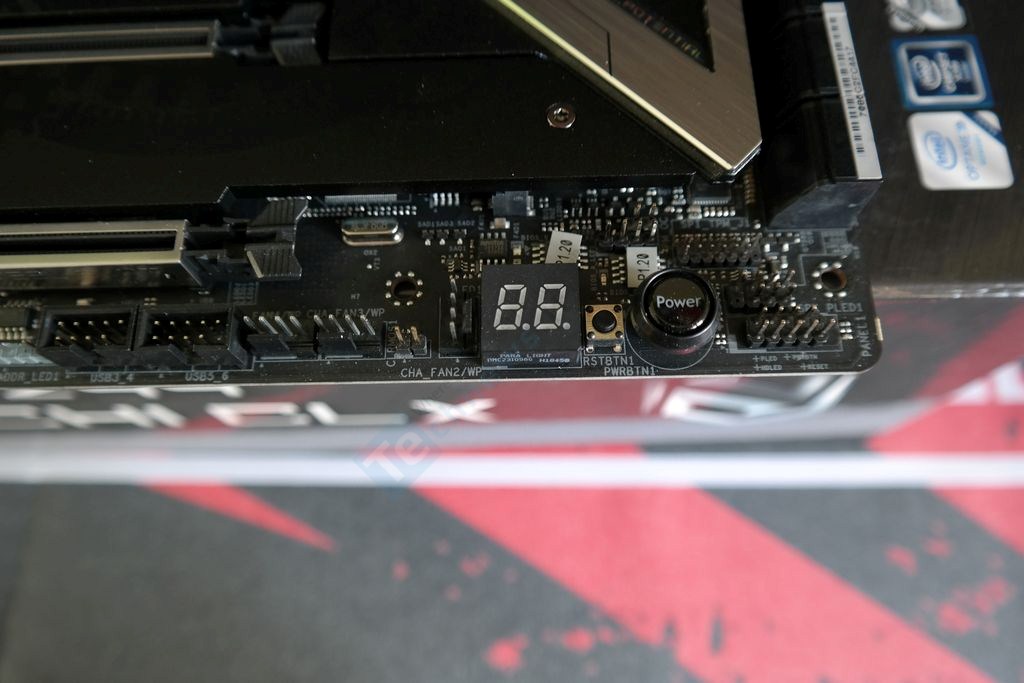

Montažinės plokštės apatinėje dalyje randame vidinę Thunderbolt 3 jungtį, antrąją adresatinės 3-pin ir 4-pin RGB galvučių porą, dvi vidines USB 2.0 galvutes, antrąjį, trečiąjį, ketvirtąjį ir penktąjį CHA_FAN/WP lizdus (visi po 24 W) ir VROC1 lizdą, kuris skirtas virtualaus RAID sukūrimui iš NVMe diskų CPU lygmenyje. „Taichi CLX“ turi dvi fizines BIOS mikroschemas (atsarginį ir pagrindinį BIOS), Dr.Debug ekranėlį, leidžiantį tiksliai nustatyti POST problemas ir on board įjungimo/išjungimo, perkrovimo mygtukus, kuriuos lengva identifikuoti dėl jų skirtingo dydžio.

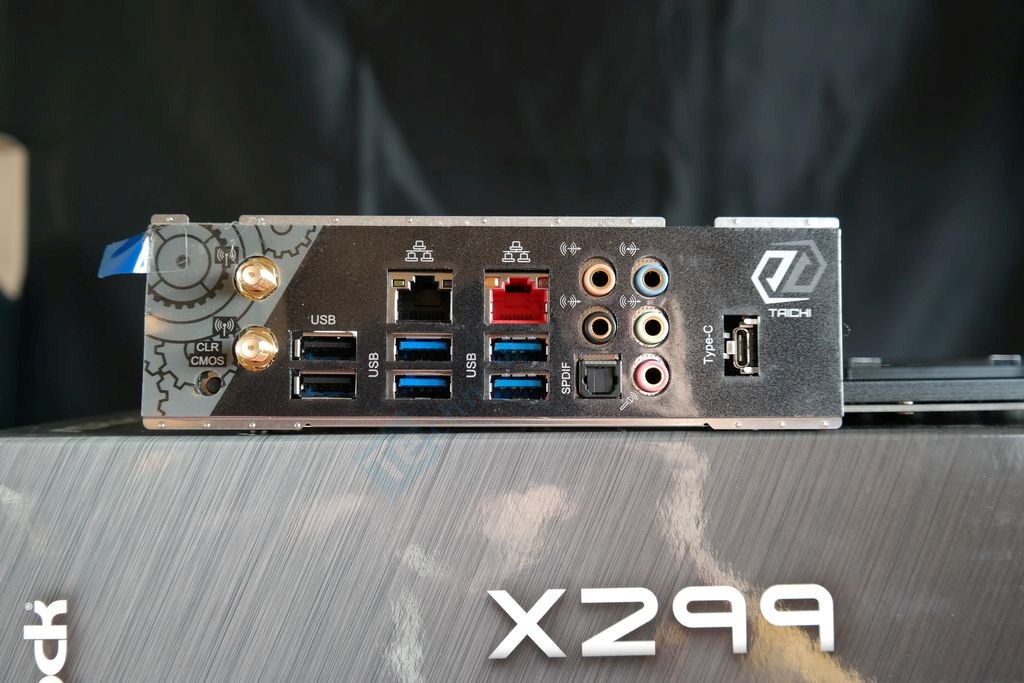

I/O panelė iškart jau turi jai paruoštą „Taichi“ tematikos dangtelį ir siūlo dvi USB 2.0, keturias USB 3.2 Gen 1 bei retai kur sutinkamą C tipo USB 3.2 Gen 2×2 jungtį. Pastaroji susieta su „ASMedia ASM3242“ valdikliu ir siūlo net 20 Gbps pralaidumą. Čia taip pat yra BIOS nustatymus anuliuojantis CLR_CMOS mygtukas. Raudonos spalvos RJ-45 lizdas yra susietas su „Realtek Dragon RTL8125AG“ modulio, jo pralaidumas 2,5 Gbps. Antrasis LAN lizdas, kurio pralaidumas 1 Gbps, susietas su „Intel I219V“ moduliu. Dviejų juostų (2,4/ 5 GHz) WiFi 6 siūlo 2,4 Gbps pralaidumą, palaiko BT 5.0 ir MU-MIMO.
