„ASRock B550 Taichi“: maksimalizuota ir kitokia nei kitos „ASRock“ AM4 pagrindinės plokštės

Kokie komponentai VRM grandinėje?

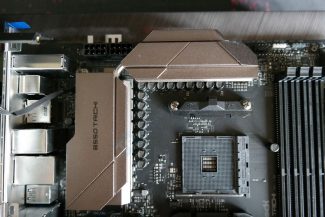

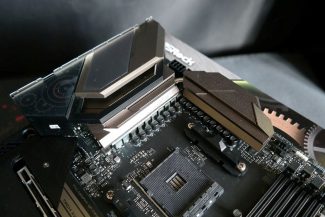

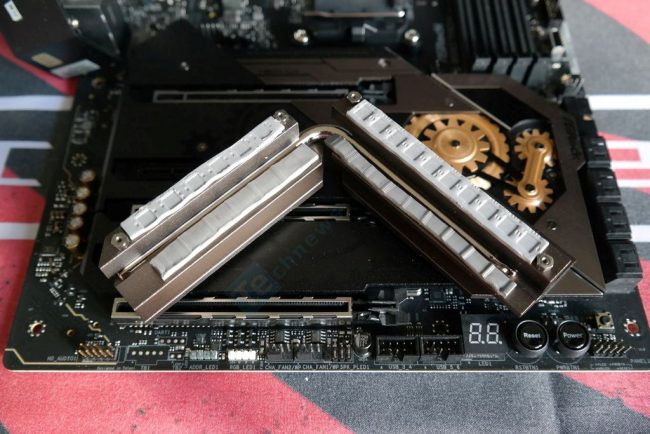

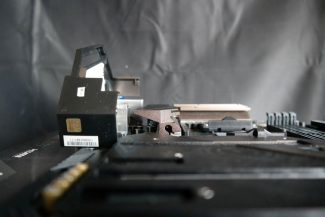

Nei savo forma, nei paviršiaus plotu VRM aušinantys radiatoriai nėra išskirtiniai, tačiau tol, kol yra sujungti šilumos vamzdeliu atrodo pakankamai geri ne ir labiausiai stresinėms situacijoms. „ASRock“ apie pusę pagrindinio radiatoriaus yra uždengę plastmasiniu I/O dangteliu. Toks sprendimas mums nepatinka, kadangi plastikas atlieka šiltnamio efekto funkciją, neleisdamas šilumai efektyviai palikti radiatoriaus paviršiaus.

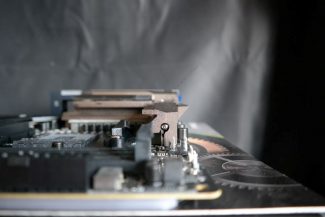

Radiatoriai surenka šilumą ne vien nuo galios blokų, bet ir 60 A induktorių. Bendrai abu radiatoriai sveria kiek daugiau nei 260 gramų, kas įrodo, kad iš išvaizdos jie nėra butaforiniai.

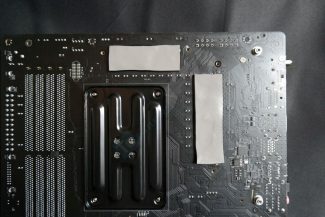

Aušinant VRM’ą kažkiek dalyvauja ir nugarinė PCB plokštelė, tarp kurios ir VRM grandinės projekcijos radome šilumai laidžias juosteles.

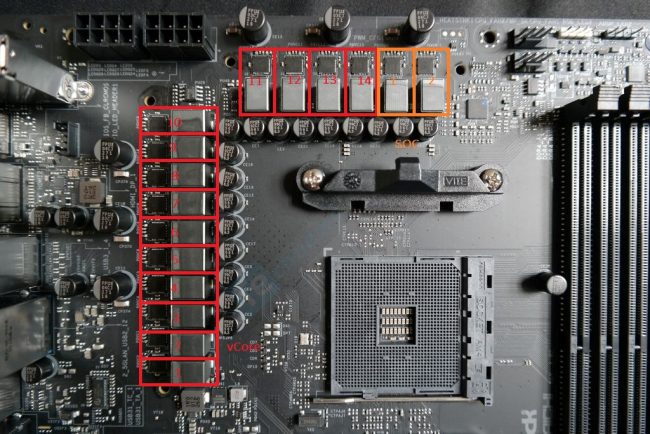

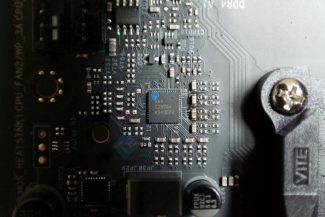

VRM grandinė savo sandara labai panaši į rastą „B550 Steel Legend“ modelyje. Čia vėl yra „Renesas RAA229004“ PWM valdiklis, palaikantis iki 8 PWM kanalų. Galinėje PCB dalyje radome septynis ISL6617 fazių dubliuotojus. Šeši priklauso vCore ir vienas SOC grandinės dalims. Iš viso „Taichi“ turi 14-a vCore fazių, kai „Steel Legend“ turi dviem vCore fazėmis mažiau (12). Įdėdama į SOC dalį dubliuotoją „ASRock“ neviršijo RAA229004 galimybių išvengdama SOC fazių skaičiaus sumažinimo. „Taichi“ modelyje PWM valdiklis dirba 7 (vCore) +1 (SOC) kanalų režimu, kai „Steel Legend“ pagrindinėje plokštėje režimo konfigūracija yra 6 (vCore) + 1 (SOC) +1 (SOC).

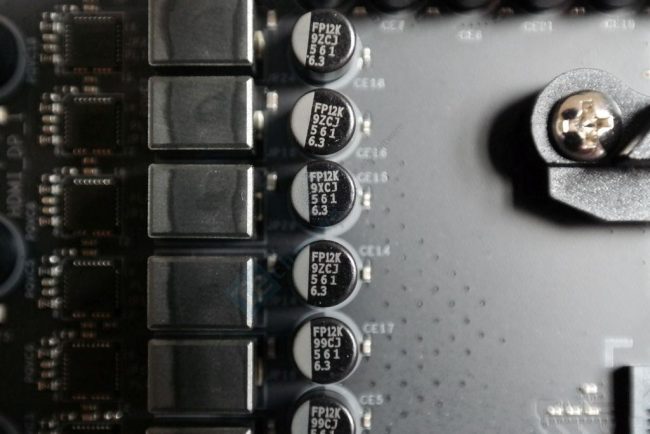

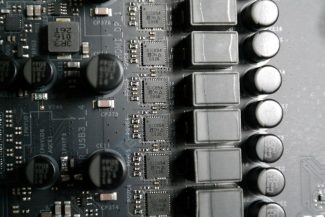

Kaip ir „Steel Legend“ modelyje taip ir čia vėl pasirinkti 50 A stiprio „Vishay“ SiC654 tranzistoriai. Nors techniškai yra palaikomos OCP ir OTP apsaugos, tačiau šie galios blokai priskiriami taupiems sprendimams. Apie tai byloja atlikti efektyvumo skaičiavimai apžvelgiant „ASRock Z490 PG Velocita“ pagrindinę plokštę, kuri taip pat naudojo SiC654 blokus. Gera žinia, jog ISL6617 dubliuotojai palaiko tarpfazinį įtampos balansavimą, o tai kiek padidina bendrą VRM efektyvumą. Panašu, kad „ASRock“ labai pamėgo šį pasirinkimą ir jį naudoja tiek vidutinės klasės, tiek brangiausiuose savo modeliuose. Kinta tik įdiegiamų fazių skaičius. Filtravimas patikėtas 12K reitingo „Nichicon“ polimeriniams kondensatoriams.

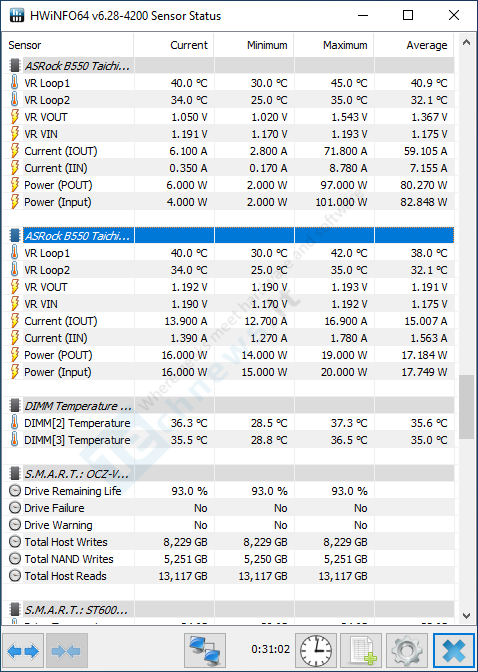

VRM grandinės temperatūros buvo pamatuotos apkrovus „Ryzen 7 3700X“ su „Gooseberry“, prieš tai aktyvavus PBO funkciją, kuri padidina CPU poreikį energijai. Nepaisant didesnio VRM’ui tenkančio streso gautos temperatūros ypač žemos: 42 °C vienoje grandinės dalyje ir vos 35 °C kitoje dalyje. Deja, bet palyginimo tarp „Taichi“ ir „Steel Legend“ neturime, nes temperatūros sensorius gavo tik „Taichi“.
