„Asus ROG Maximus XI Hero Wi-Fi“: ar jau viskas taip negerai su ROG Z390 veidu?

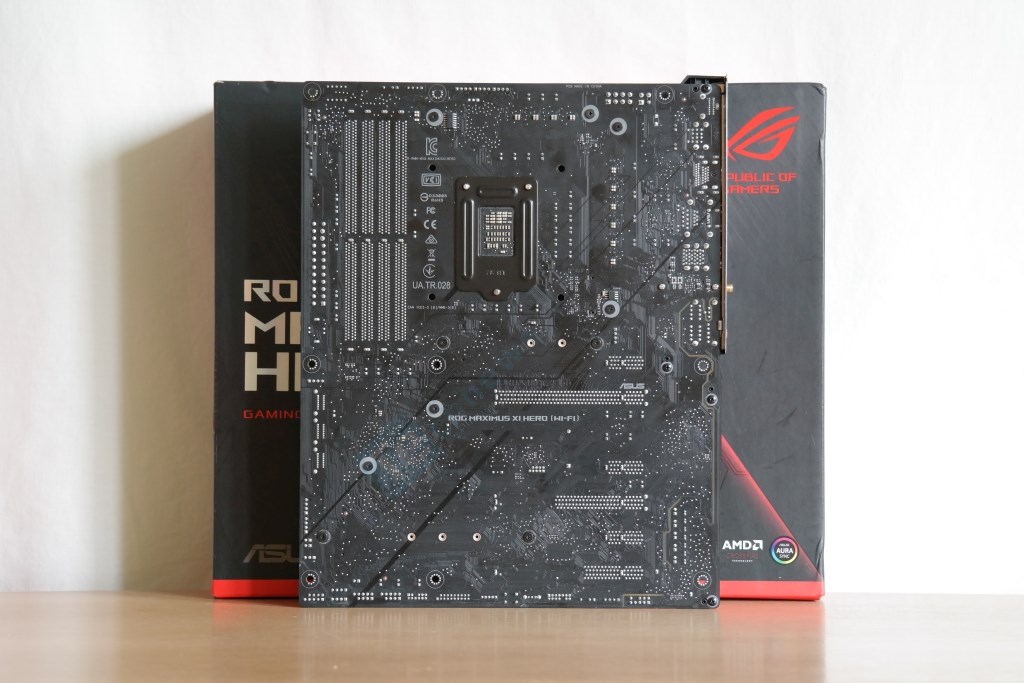

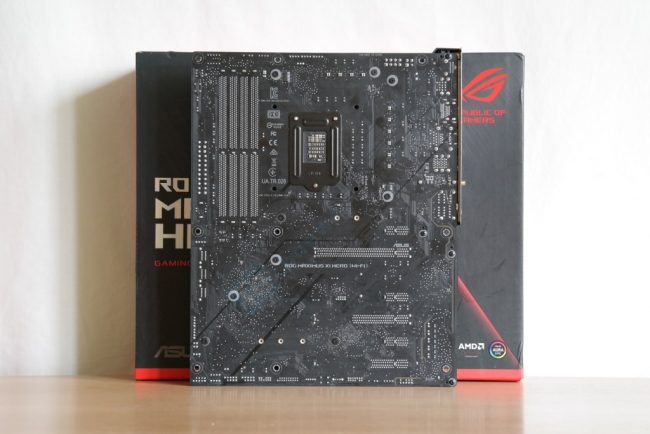

Žvilgsnis iš arčiau į ROG Maximus XI Hero

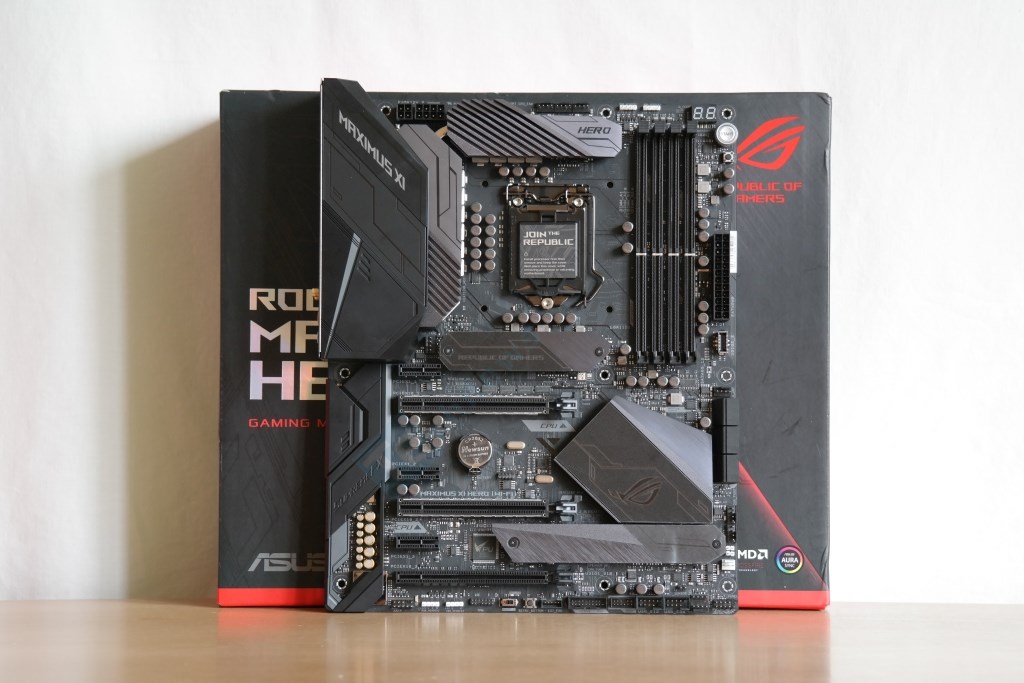

ROG Maximus XI Hero neatsineša jokių grandiozinių pokyčių kalbant apie „Hero“ išvaizdą. „Hero“ lieka ATX formato pagrindine plokšte, kuriai būdinga matinė pilkšva montažinė plokštė ir panašios spalvos radiatoriai. Viskas susideda į profesionaliai rimtą išvaizdą. Mintyse prisiminus praėjusios kartos, Z370 mikroschemų rinkinį turėjusią, „Hero“, pirmas akivaizdus skirtumas – radiatorius ir virš antrojo M.2 lizdo. ROG Maximus X Hero radiatorių turėjo tik ant vieno iš dviejų M.2 lizdų. Nors bendra motininės plokštės išvaizda praktiškai nepakitusi, galima įžvelgti pokyčių VRM grandinę ir mikroschemų rinkinį aušinančių radiatorių dizaine: kiek kitokios formos, o kartu ir apipavidalinimas. Išdėstymas atrodo strategiškai geras: PCIe lizdai tinkamose vietose, M.2 lizdų nedengia PCIe lizduose įsivaizduojamos vaizdo plokštės, on board mygtukai integruoti dešiniajame viršutiniame kampe, RGB lizdai skirtingose PCB dalyse. Nebent galime įžvelgti nepatogumą, kad apatinėje dalyje preliminariai nesimato nei vieno 4-pin lizdo ventiliatoriams.

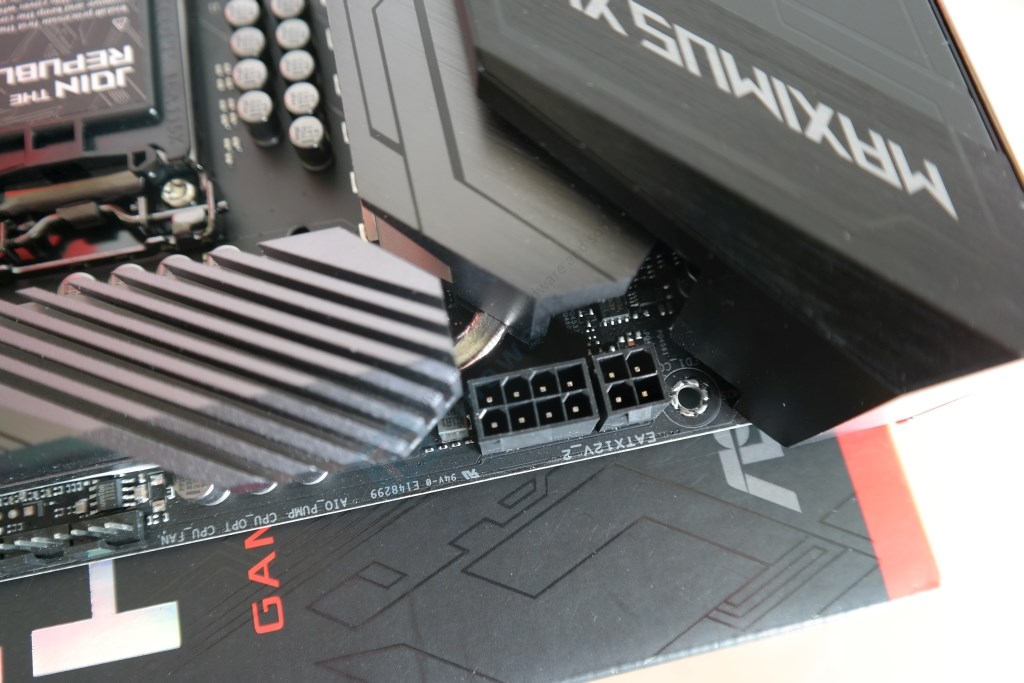

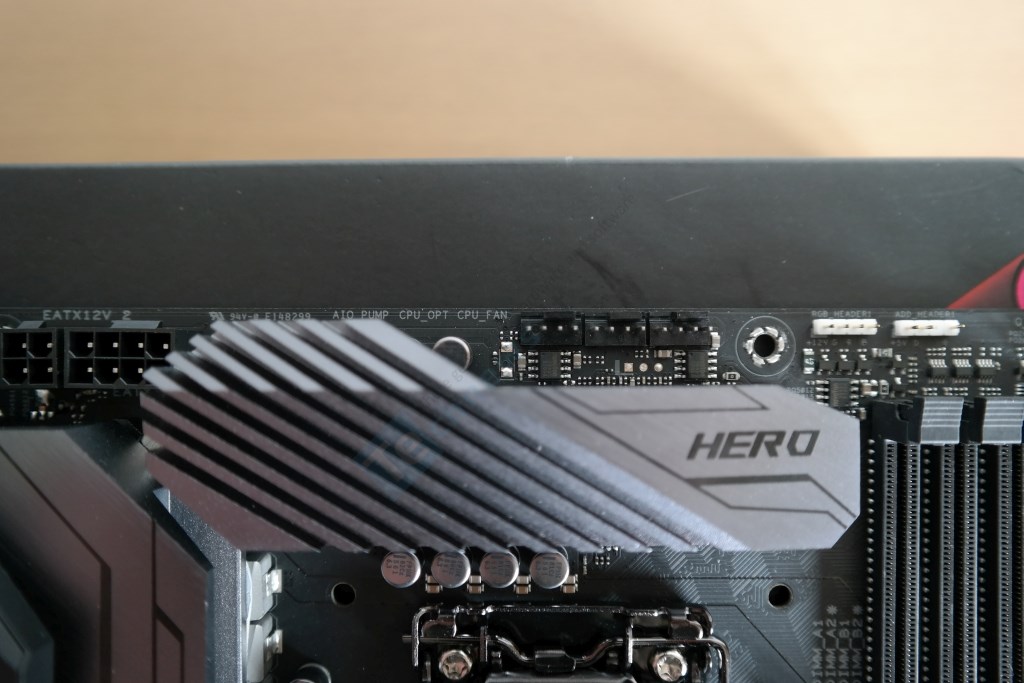

Kadangi tai aukštesnės klasės Z390 pagrindinė plokštė nestebina 8+4 -pin EPS12V maitinimo lizdų pasirinkimas, kurių teorinė išeiga viršija 430 W. Vienoje eilėje išdėstyti 4-pin AIO_PUMP, CPU_OPT ir CPU_FAN (visi po 1 A/ 12 W) lizdai. Būtų gražu, kad „Asus“ kita spalva išskirtų CPU_FAN lizdą, tačiau to nepadarė. Standartiškai CPU_OPT ir CPU_FAN dalinasi bendru kanalu, todėl nepriklausomas ventiliatorių valdymas nėra galimas. Toliau šone randame po vieną 4-pin 5050 RGB (3 A, 12 V) ir 3-pin adresatinę (3 A, 5 V) galvutes. Pastaroji palaiko WS2812B juosteles, turinčias ne daugiau 120 diodų.

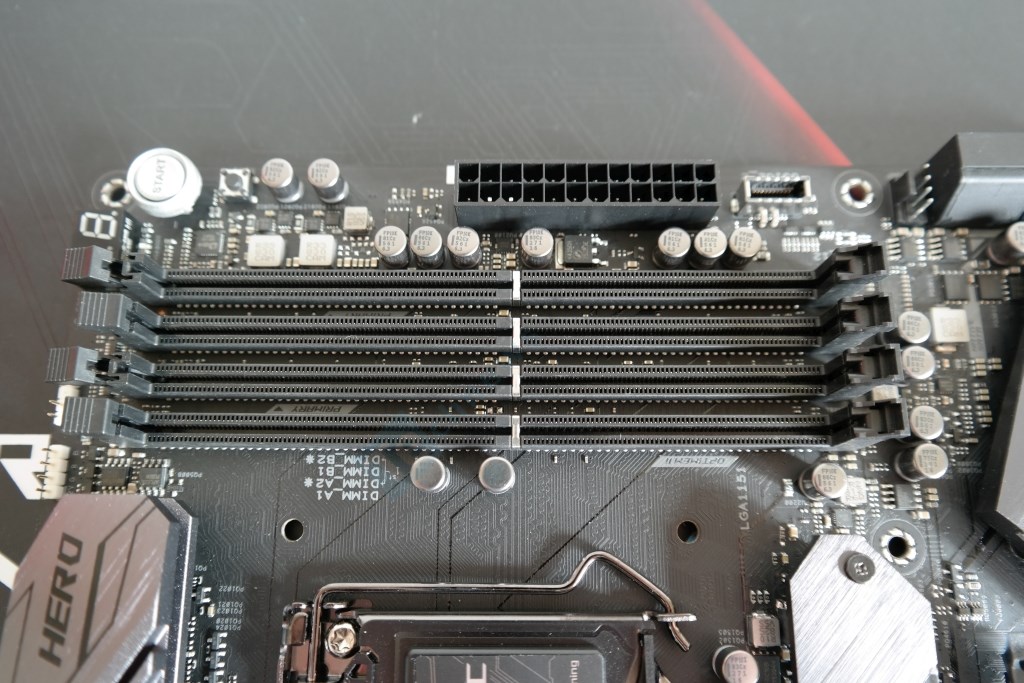

Vienpusius užraktus turintys keturi DIMM lizdai palaiko 4400 MHz (O.C.) DDR4 atminties modulius. Tinka tik un-buffered, non-ECC tipo atmintis, kurios bendra maksimali talpa gali siekti 64 GB. Talpa viename lizde ribojama iki 32 GB. „Asus“ pasirinko T topologiją ir savaip optimizavo takelių išdėstymą montažinėje plokštėje su OptiMem II.

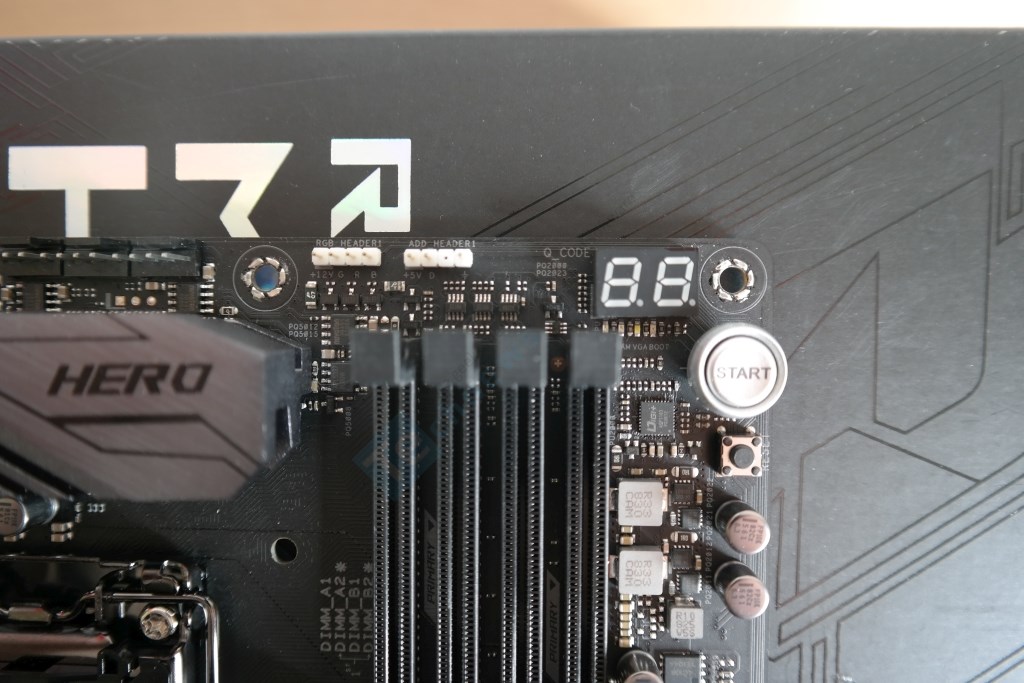

Dviejų skaitmenų Q-Code ekranėlis leis tiksliausiu būdu nustatyti iškilusią problemą, nors žemiau yra ir Q LED indikatoriai. Dešiniajame PCB krašte integruoti fiziniai įjungimo/išjungimo ir perkrovimo mygtukai. Suklysti kuris yra kuris neįmanoma, nes start mygtukas yra žymiai didesnis.

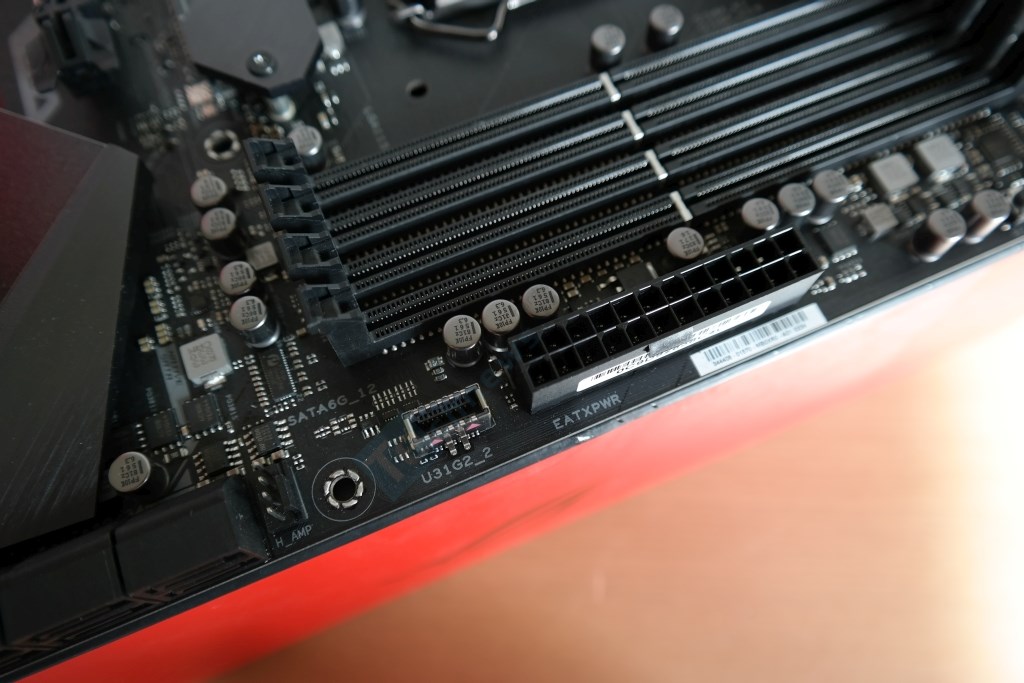

Žemiau ATX24V lizdo stovi vidinė USB 3.1 Gen 2 galvutė (10 Gb/s), kuri yra „pririšta“ prie Z390 mikroschemų rinkinio. „Hero“ turbūt yra pirmoji mūsų bandoma Z390 pagrindinė plokštė, kuri šioje PCB dalyje neturi 29-pin vidinės USB 3.1 Gen 1 galvutės.

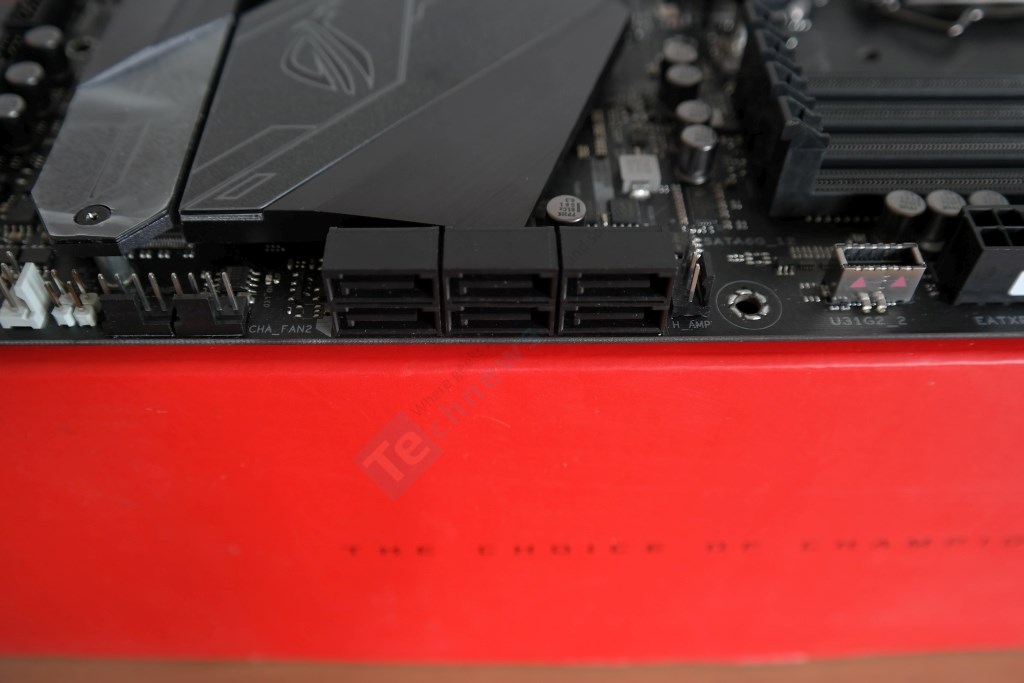

Šeši SATA III (6 Gb/s) portai, kurie visi priklauso Z390 mikroschemų rinkiniui ir yra tinkami RAID 0, 1, 5 bei 10 tipo masyvų kūrimui, apstatyti 4-pin galvutėmis. Iš viršaus H_AMP lizdas, kurio stipris net 3 A (36 W), o apačioje CHA_FAN2 (1 A) ir W_PUMP+ lizdai. Pastarojo stipris irgi 3 A, tačiau Q-Fan įrankis neduoda valdyti šio kanalo kreivės principu, tik nustatant atskirų termo taškų/RPM skaitines vertes. Vienas 3-pin ir du 2-pin lizdai aktualūs turintiems custom H₂O sistemas – jie skirti matuoti įeinančio/išeinančio vandens temperatūrą ir vandens tėkmę.

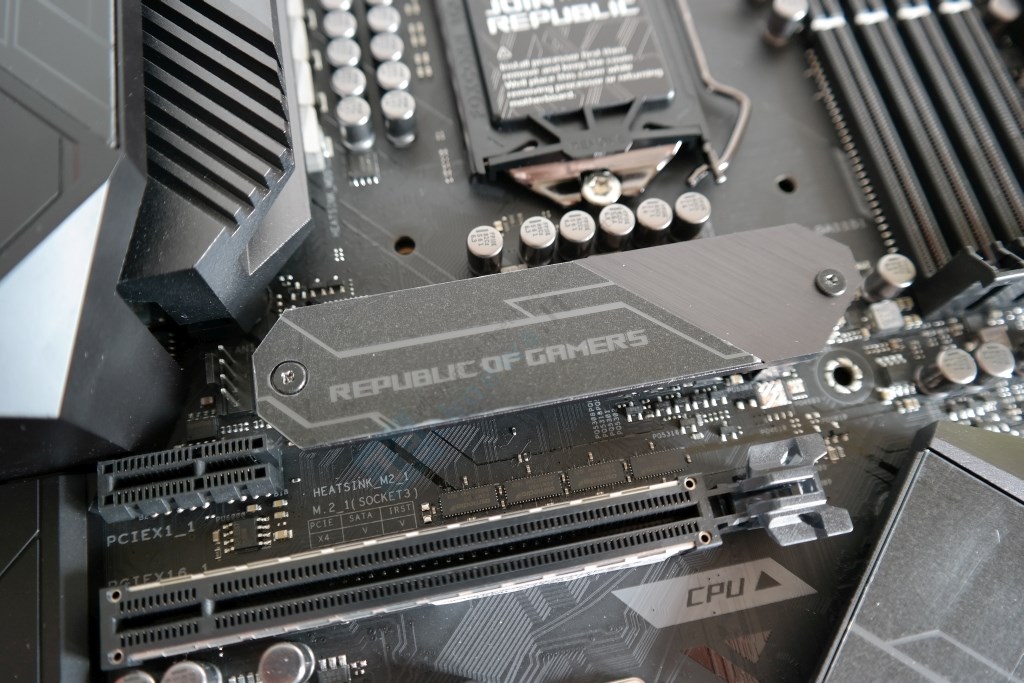

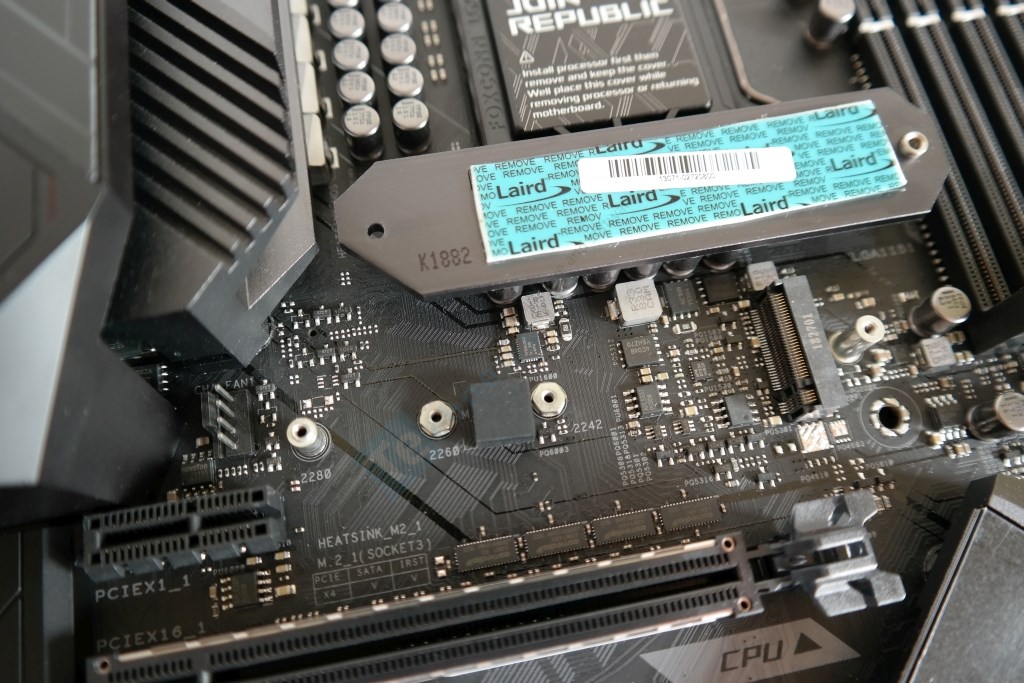

Pirmasis M.2 (32 Gb/s) lizdas (M.2_1) stovi po LGA1151 lizdu. Jam priklauso karštį surenkanti plokštelė, turinti išėsdintą „Republic of Gamers“ žymę. Plokštelė pagal savo dydį yra sunki, todėl neatmetame galimybės, kad metalas, iš kurio ji pagaminta, yra varis. M.2_1 lizde telpa maksimalaus 2280 formato SSD kaupiklis, kuris gali turėti arba PCIe, arba SATA magistralę. Mažas niuansas: čia sumontavus SATA SSD bus atjungtas vienas iš šešių SATA portų. Kampe tarp M.2_1 ir PCIe 3.0 x1 lizdų įrengtas CHA_FAN1 lizdas (1 A).

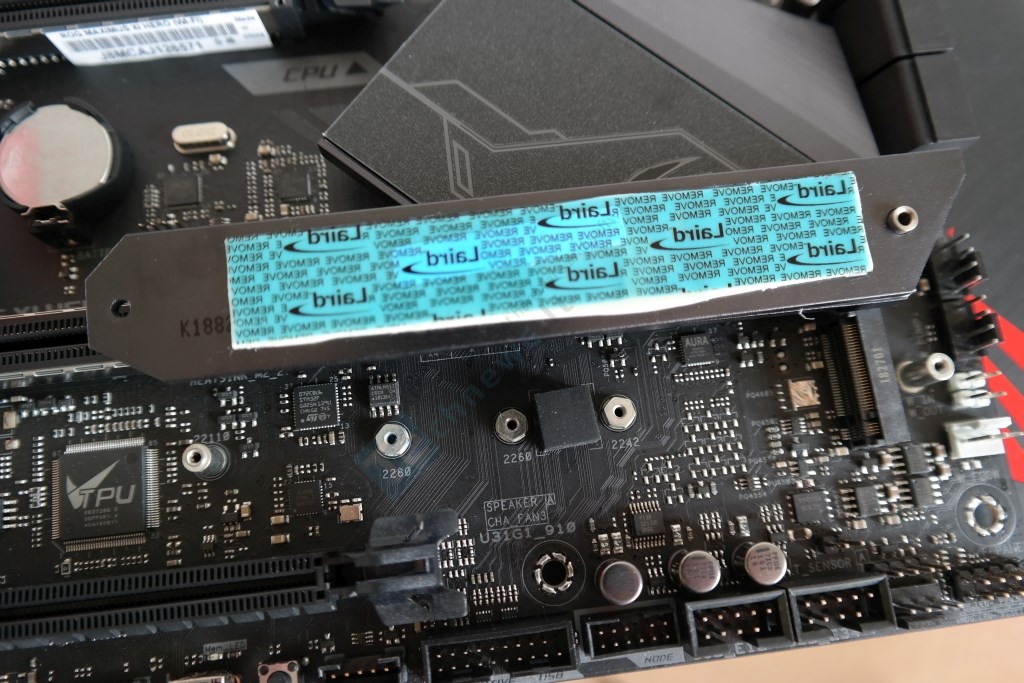

Antrasis M.2 (M.2_2) lizdas įterptas tarp dviejų žemiau esančių mechaninių PCIe 3.0 x16 lizdų ir tinka tik PCIe magistralę naudojančiam SSD kaupikliui. Šiam lizdui skirta plokštelė yra ilgesnė, kas iškart nusako, kad čia telpa ir 22110 formato SSD kaupiklis. Abu M.2 lizdai yra suderinami su „Intel Optane“ technologija.

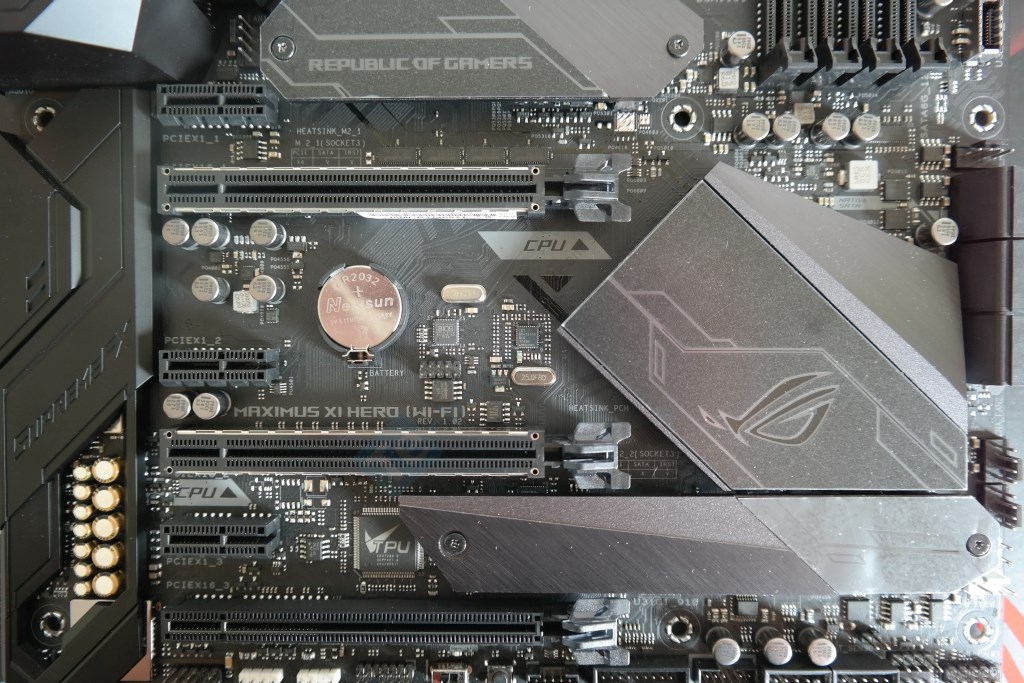

Du iš trijų mechaninių PCIe 3.0 x16 lizdų yra sustiprinti plieno konstrukcija – tai pagrindiniai lizdai, tinkantys 2-way SLI ir „CrossFireX“ konfigūracijoms ir veikiantys x16/x0 arba x8/x8 elektrine konfigūracija. Tarp lizdų įterpta baterija, tačiau žinant kaip retai ją prireikia išimti, ją matyti čia yra geriau nei, pavyzdžiui, M.2 lizdą. Paskutinis lizdas yra kiek kitoks. Visų pirma jis nesustiprintas, antra, jis susietas ne su CPU PCIe centru, o Z390 mikroschemų rinkiniu. Standartiškai jo pralaidumas siekia tik x2, tačiau UEFI BIOS’e pralaidumą galima padidinti iki x4 dviejų SATA portų netekimo sąskaita. Šis lizdas leidžia „Hero“ modeliui palaikyti 3-way „CrossFireX“. Ant montažinės plokštės taip pat išdėstyti trys PCIe 3.0 x1 išplėtimo lizdai.

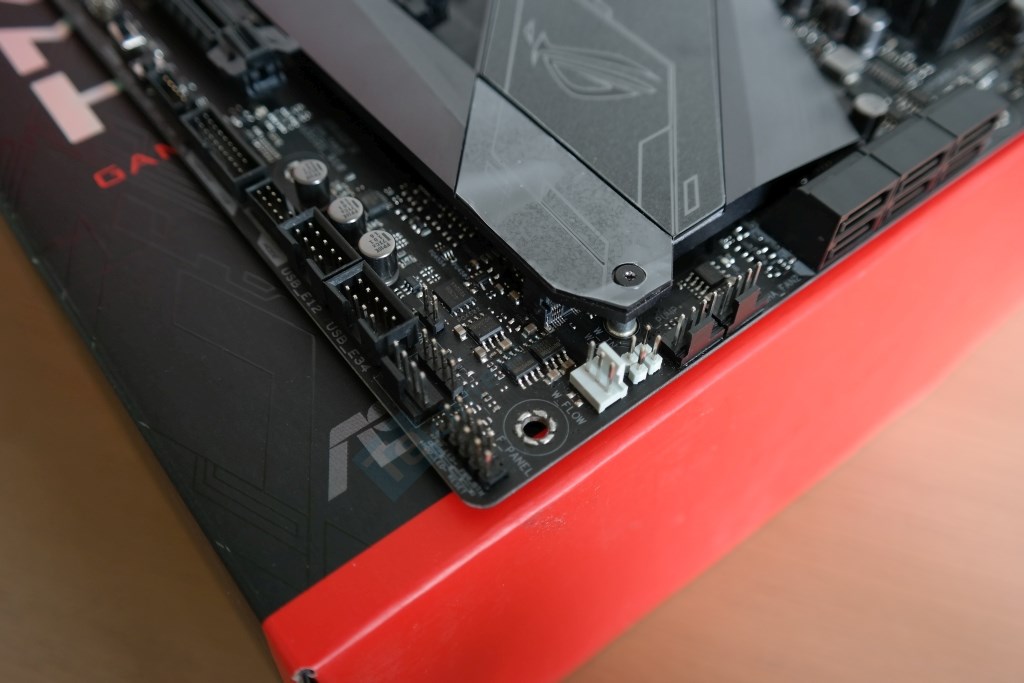

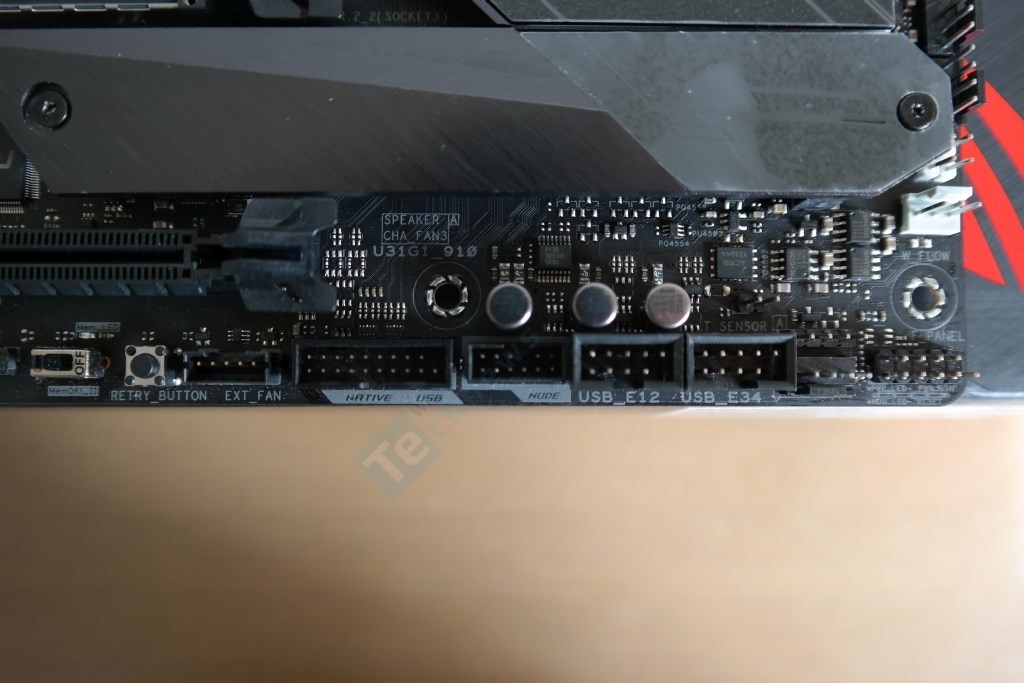

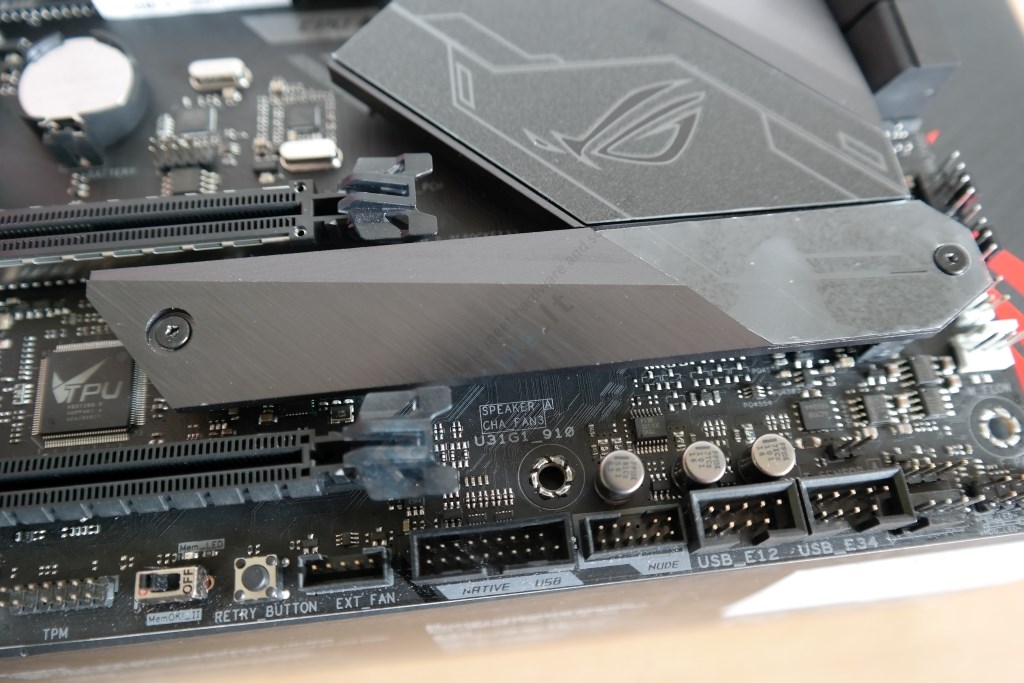

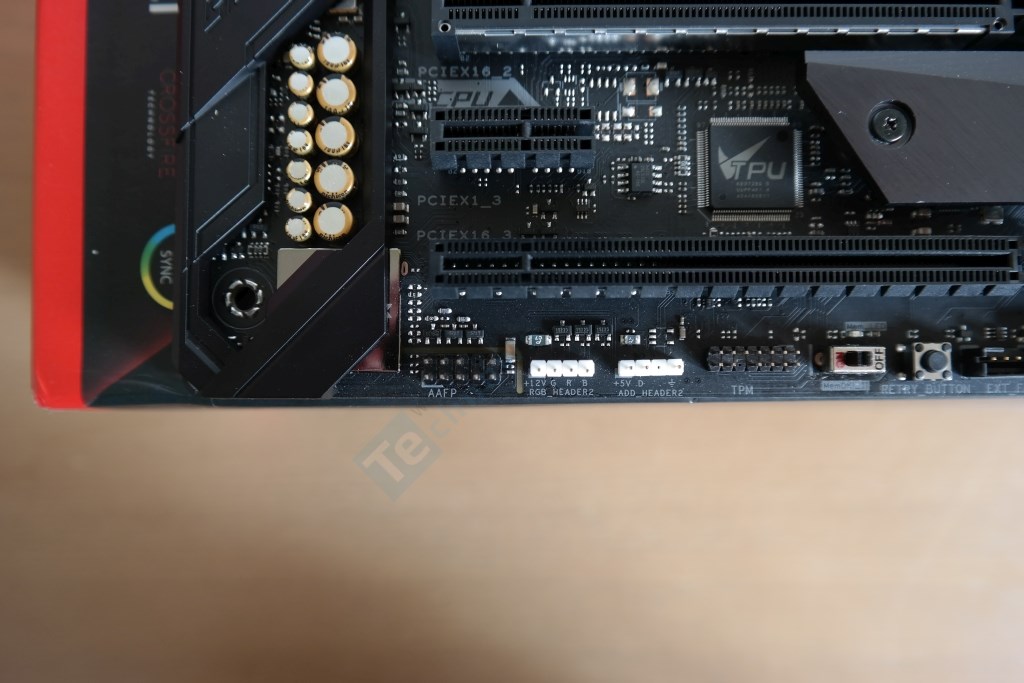

Apatinėje PCB dalyje randame pirmąją ir paskutinę vidinę USB 3.1 Gen 1 (5 Gb/s) galvutę, dvi USB 2.0 galvutes, CHA_FAN2 (1 A) lizdą, EXT_FAN ir Node jungtis, kurios skirtos ventiliatorius valdančiai pridėtinei plokštei prijungti, taip pat po antrą 4-pin 5050 RGB ir 3-pin adresatinius RGB lizdus bei 2-pin T_Sensor lizdą, į kurį jungiamas išorinis termo sensorius. Iš pagalbų būtina išskirti MemOK! II slankiklį ir ReTry mygtuką. Gamykliškai on pozicijoje esantis slankiklis leidžia motininei plokštei on the fly režimu ieškoti profilių tol, kol dėl operatyvios atminties treniravimas bus sėkmingas, o ReTry mygtukas piverčia sistemą persikrauti, kai įprastas perkrovimo mygtukas nebereaguoja.

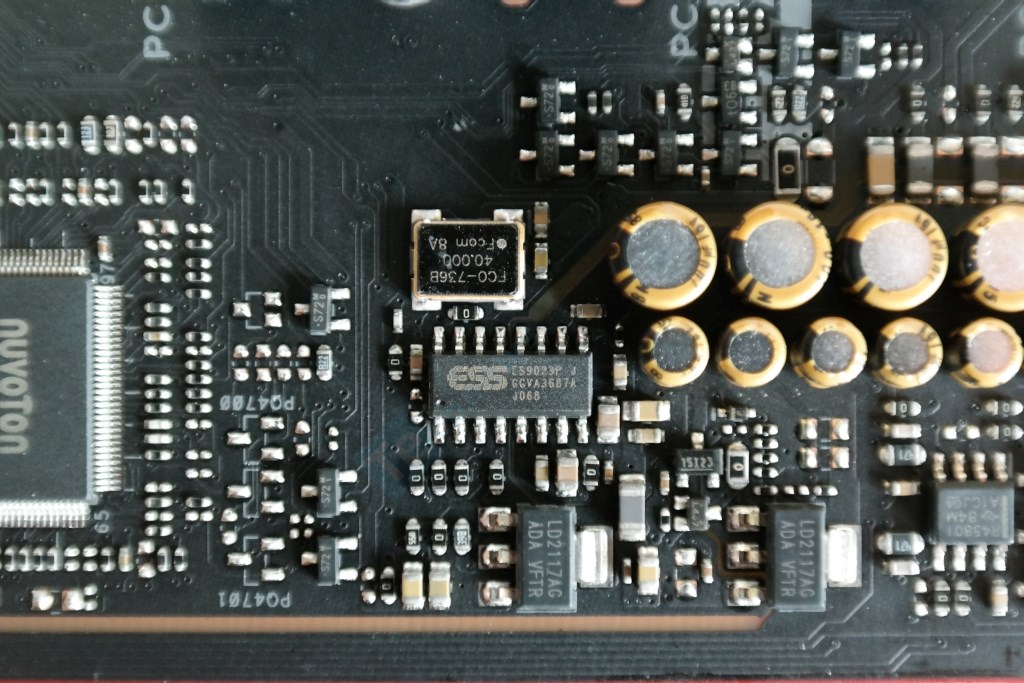

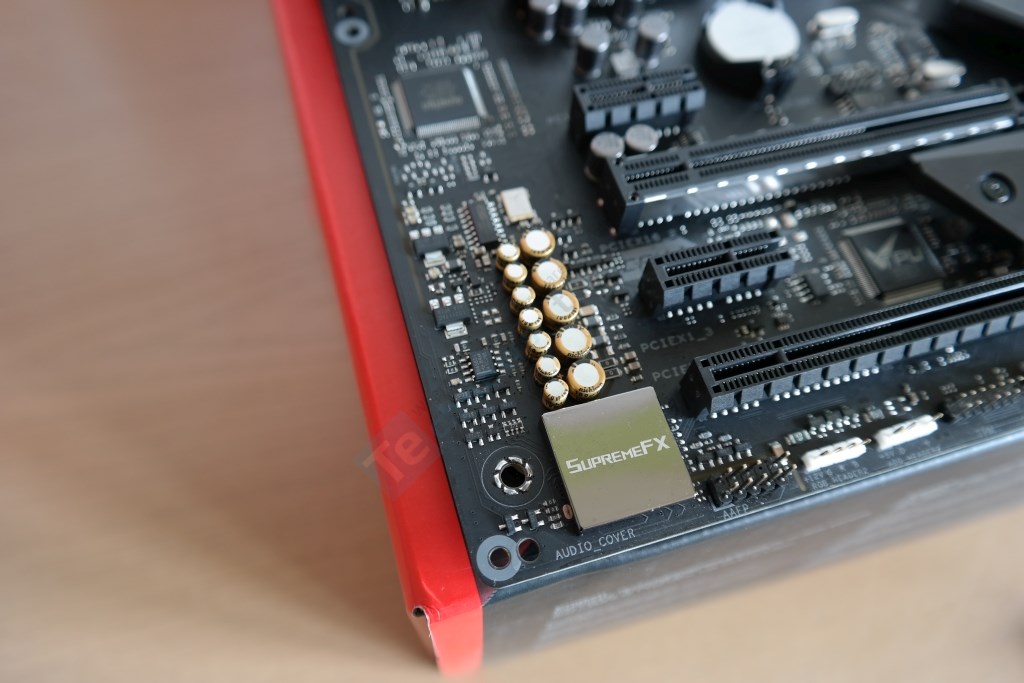

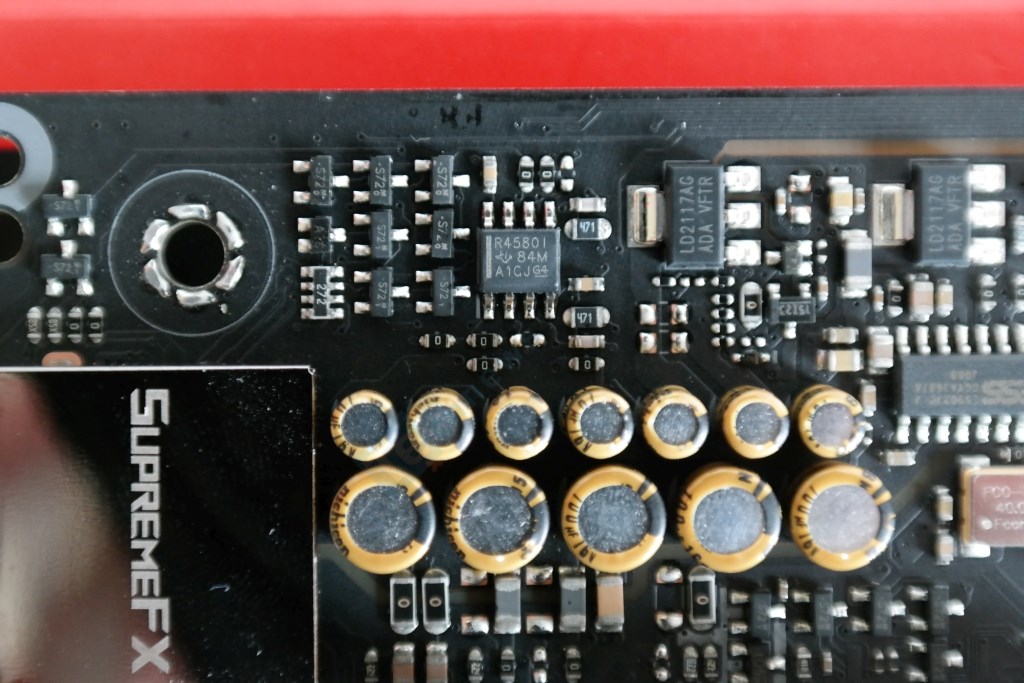

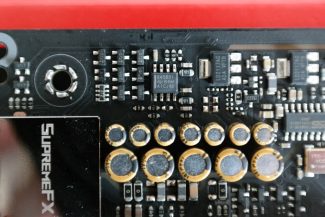

8-ių kanalų „SupremeFX“ garso posistemės sandara, kuri atskirta nuo bendros montažinės plokštės, nepakitusi nuo praėjusios kartos „Hero“: ekranuotas „Realtek ALC1220“ kodekas, pasiekiantis 113 dBA SNR įėjime ir 120 dBA SNR išėjime, papildomas 24 bitų ESS 9023P DAC‘as, į ausines išvestam garsui sustiprinti skirtas „Texas Instruments R4580“ stiprintuvas, pamaitinantis 600 omų ausines. „Asus“ renkasi aukščiausios klasės „Nichicon“ kondensatorius. Didžioji dalis garso posistemės komponentų uždengti nuo I/O panelės besitęsiančiu plastmasiniu gaubtu.

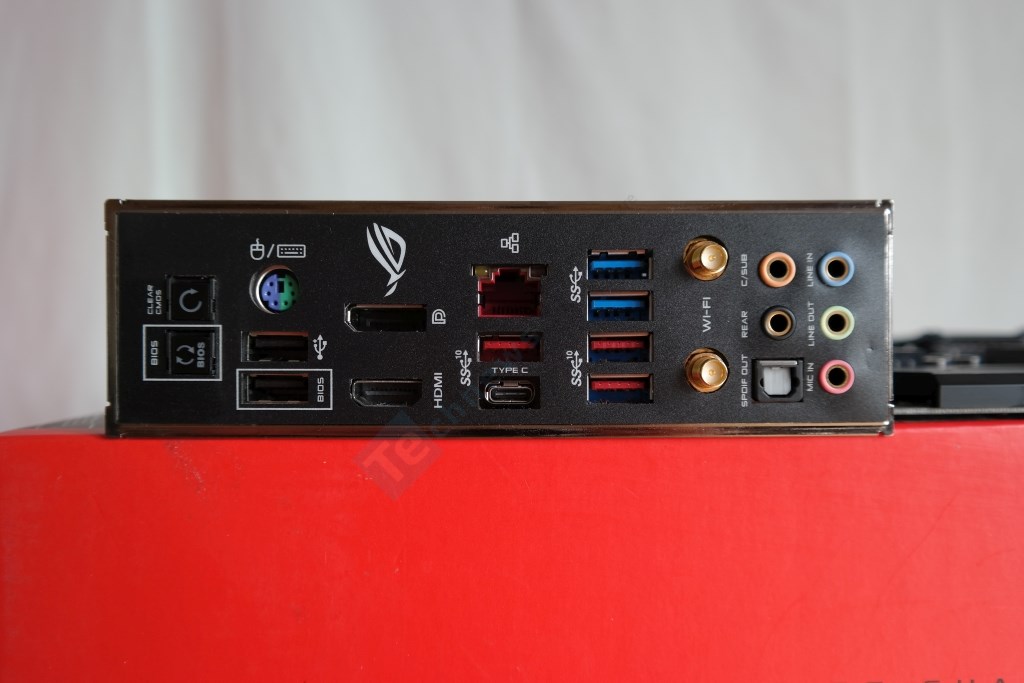

„Hero“ turi jau iškart paruoštą I/O panelės dangtelį. Vienas iš dviejų USB 2.0 lizdų skirtas iš USB atmintinuko atnaujinti pagrindinės plokštės BIOS’ą su jam priskirtu Flashback mygtuku. Integruotas CLR_CMOS mygtukas anuliuoja BIOS nustatymus. Nugaroje yra du USB 3.1 Gen 1 lizdai bei keturi USB 3.1 Gen 2 (3x A tipo + 1x C tipo). Jie identifikuoti raudona spalva ir priklauso Z390 mikroschemų rinkiniui. Vaizdas iš integruotos grafikos išvedamas per HDMI (4096 x 2160 @30 Hz) arba DisplayPort (4096 x 2304 @60 Hz). Gigabitinis „Intel i219-V“ tinklas nuo elektrostatinės iškrovos apsaugotas LANGuard. Dviejų juostų 802.11ac WiFi valdomas „Intel Wireless-AC 9560“ modulio. Palaikoma Bluetooth 5.0 versija ir MU-MIMO. Maksimali teorinė sparta 1730 Mbps. Garsui išvesti skirti penki paauksuoti audio lizdai bei skaitmeninis S/PDIF. PS/2 portas atrodo senamadiškai, tačiau jis kartais pasitarnauja sprendžiant periferinių įrenginių neradimo problemą. Deja, bet nedidelis ROG ženklas nėra iliuminuotas ir tamsoje niekuo negali padėti.
