„ASUS ROG Strix Z490-I Gaming“ ir i7-10700K su ypač sparčia 4400 MHz DDR4 atmintimi

VRM grandinė, jos testavimas

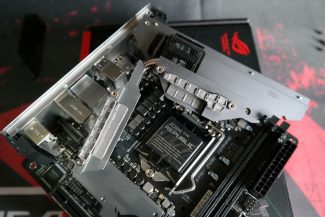

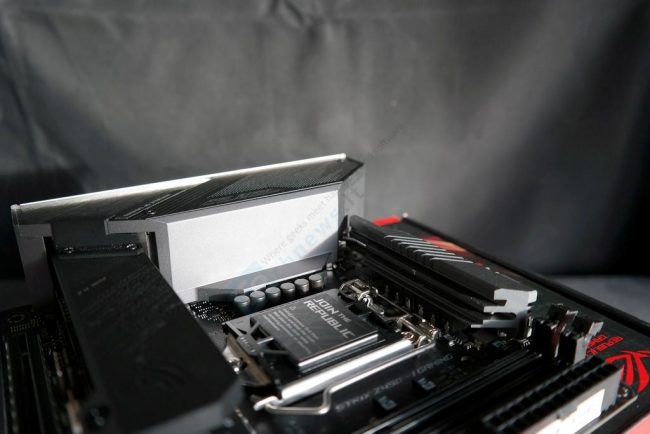

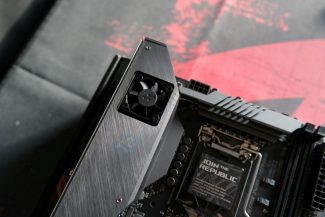

VRM’as yra aušinamas ne vien šilumos vamzdeliu sujungtu dviejų dalių radiatoriumi, bet ir turi papildomą 40 mm skersmens ventiliatorių. Kaip buvo galima numanyti, jis yra integruotas po perforuotu dangteliu. Po pačiu ventiliatoriumi yra iš aliuminio plokštelių sudarytas mažytis radiatorius, kuris bando surinkti šilumą nuo pagrindinio VRM radiatoriaus. Paaiškėja, kad virš I/O zonos kabantis radiatorius yra to paties radiatoriaus tąsa. ASUS panaudojo plačiai paplitusį sprendimą, kai radiatorius yra pratęsiamas virš I/O zonos. ASUS nepersistengė bandydama padidinti efektyvų paviršiaus plotą (paviršius lygus), tačiau pagal mITX dydį šis aušinimo sprendimas užima labai solidų plotą. Tradiciškai termo juostelių pagalba šiluma surenkama ne vien iš galios blokų, bet ir induktorių.

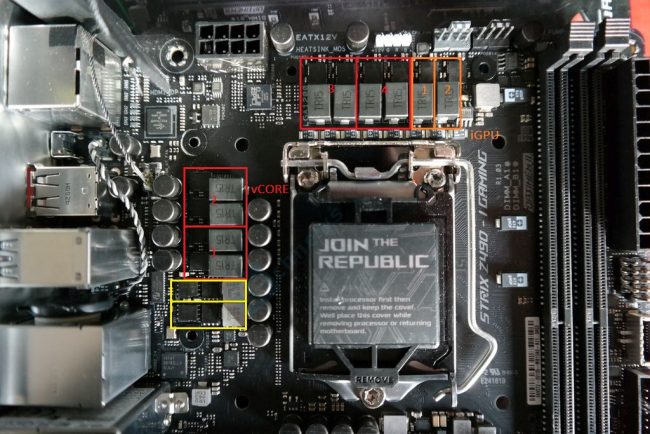

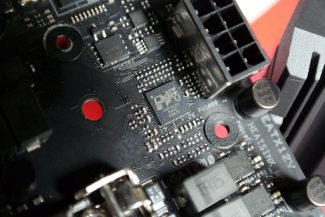

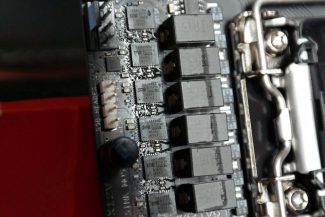

ASUS eilinį kartą savo aukštos klasės motininėje plokštėje naudoja „Intersil“ IR35201 PWM valdiklį, kuris yra pervadintas į ASP1405I. Valdiklis palaiko 8 PWM kanalus ir šiuo atveju veikia 4+2 režimu. Keturios fazės tenka vCore, ir dvi iGPU mazgui, kuris atsakingas už integruotą grafiką. Tai Twin 8 VRM grandinė, kadangi vCore dalyje fazės turi dvigubą komponentų skaičių, įskaitant galios blokus ir induktorius. Galios blokais pasirinkti „Infineon“ TDA21462 MOSFET’ai. Kiekvieno maksimalus stipris siekia po 60 A. Lyginant su tradicine 8 fazių VRM grandine, kurioje panaudoti dubliuotojai, ROG Strix Z490-I Gaming grandinė išėjime turės intensyvesnius bangavimus, taip pat didesnį stresą gaus įėjimo filtravimo mazgas dėl didesnių susidarančių spyglių įsijungiant galios blokams, tačiau bus užtikrinti geresni transcient response rezultatai, kurie apsprendžia kaip greitai VRM grandinė gali sureaguoti į pasikeitusią CPU apkrovą. Tiesa, ASUS už CPU lizdo neintegravo nei vieno POSCAP kondensatoriaus tam, kad rezultatai būtų dar geresni.

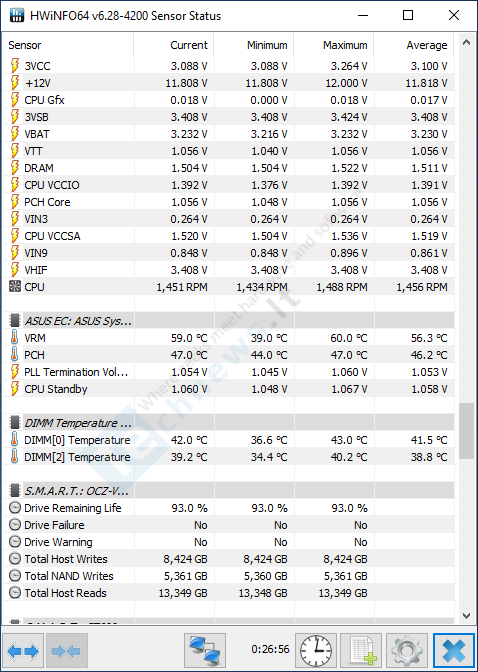

Prieš tikrinant VRM grandinės temperatūrą i7-10700K buvo paspartintas iki @5,0 GHz (1,315 V). Apkrovos testas buvo atliktas su „Gooseberry“ modeliavimo scena, kuri truko beveik 30 min. Per šį laiką VRM grandinė įkaito iki maksimalių 60 °C. Tai juokinga temperatūra atsižvelgiant ne vien į tai, kad bandome mITX formato pagrindinę plokštę, bet ir į tai, kad aušininimas vyko pasyviu būdu – pagalbinis 40 mm ventiliatorius nė nebuvo įsijungęs.
