„ASUS TUF Gaming X570-Plus (WiFi)“: sėkmingas bandymas reabilituoti TUF ženklą

UEFI BIOS

Pagrindinei plokštei priklauso vienas 256 Mbit flash ROM modulis. Apžiūrime testavimo metu naujausią 1407 versijos UEFi BIOS, turintį AGESA 1.0.0.4 mikro kodą.

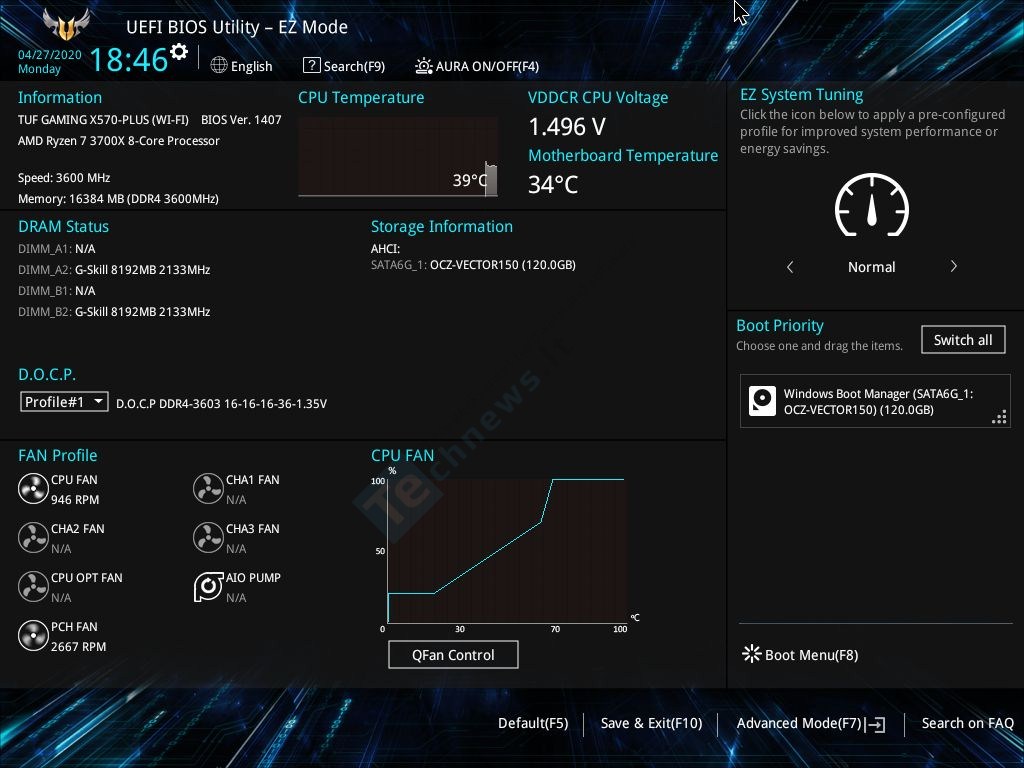

Vartotojas iškart įkeliamas EZ režimą, kuriame gauna pagrindinę informaciją apie DIMM lizdų užimtumą, prijungtus duomenų kaupiklius ir realiu metu registruojamus ventiliatorių sūkius. Iš čia galima vienu paspaudimu patekti į Q-Fan Control skiltį ar aktyvuoti XMP profilį. Kartu siūlomas greitas RGB pašvietimo valdymas ir paieškos variklis, jeigu nėra tiksliai žinoma vieno ar kito ieškomo UEFI nustatymo lokacija.

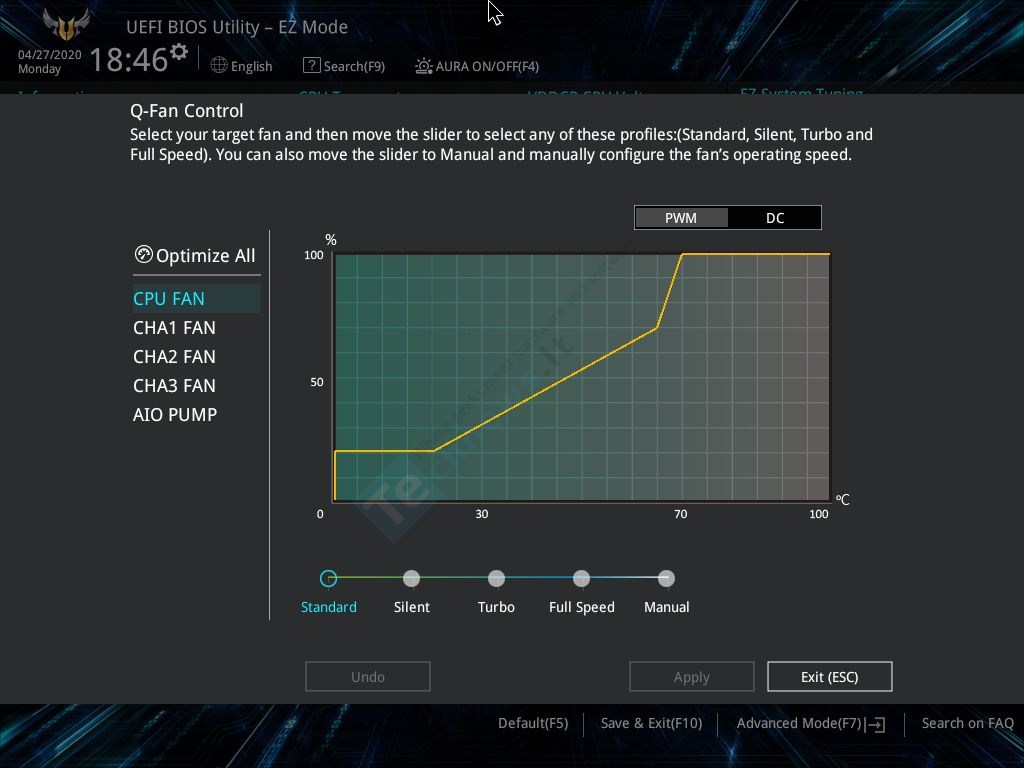

Q-Fan Control skiltyje nematome parinkties, leidžiančios rankiniu būdu valdyti X570 mikroschemų rinkinį aušinantį ventiliatorių. Prieigos prie CPU_OPT lizdo taip pat nėra, nes, kaip minėjome, visose ASUS pagrindinėse plokštėse jis atlieka veidrodinę CPU_FAN lizdo funkciją.

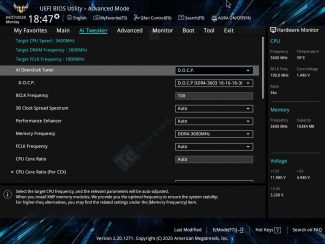

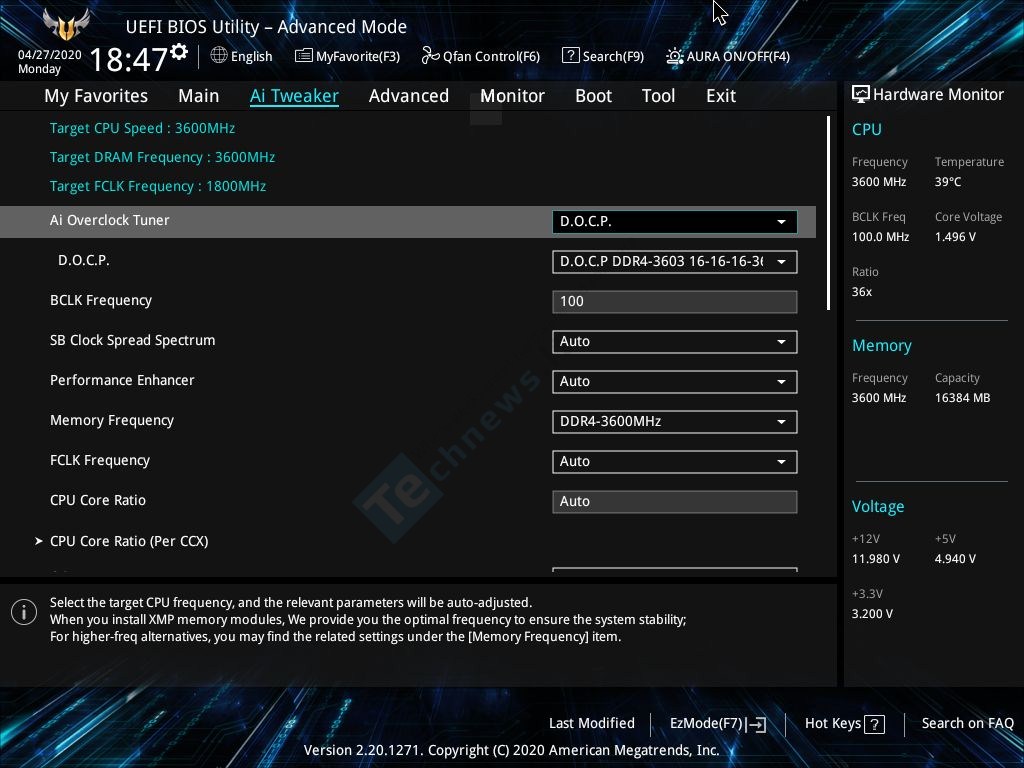

Ai Tweaker sekcija pasižymi ASUS būdingu nustatymų išdėstymų, kai viršutinėje-vidurinėje dalyse yra su CPU ir DRAM susieti svarbiausi nustatymai, o žemiau prasideda įtampas koreguojantys nustatymai. Labai patogu, kai vartotojas iškart turi priėjimą prie tokių nustatymų, kaip BCLK, FCLK (Infinity Fabric) ar Precision Boost Overdrive (PBO). Tiesa, X570-Plus čia yra kiek nestandartinė, nes Core Performance Boost (atitinka XFR2) nustatymas iškeltas kažkur – jį radome tik su paieškos varikliu.

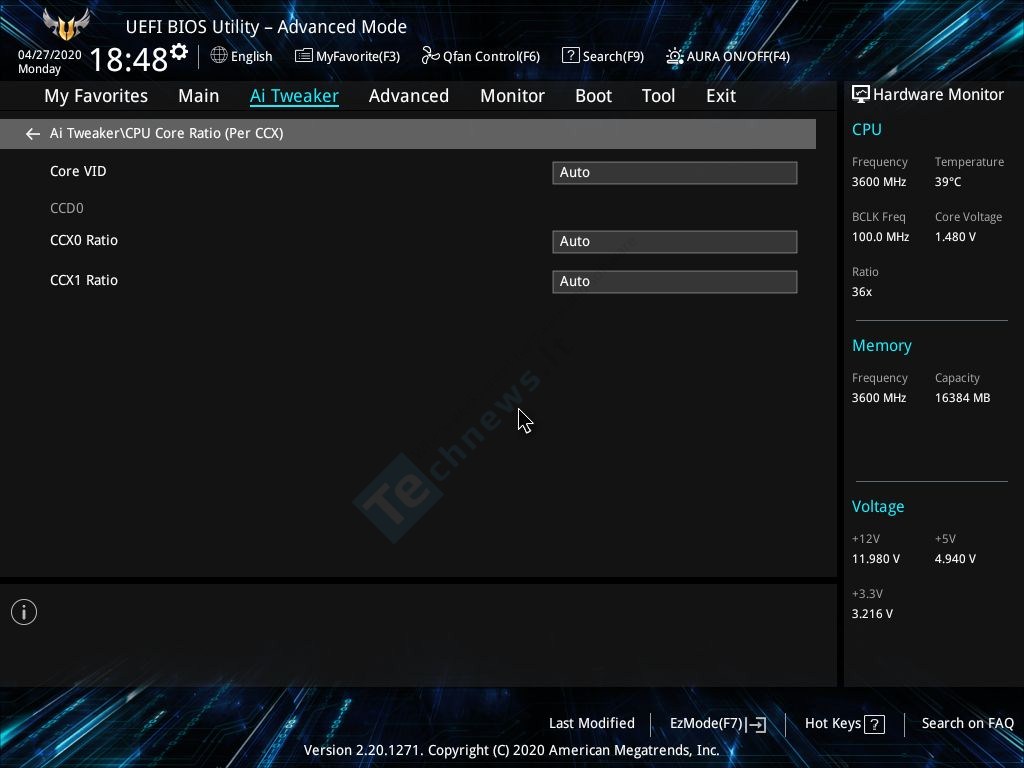

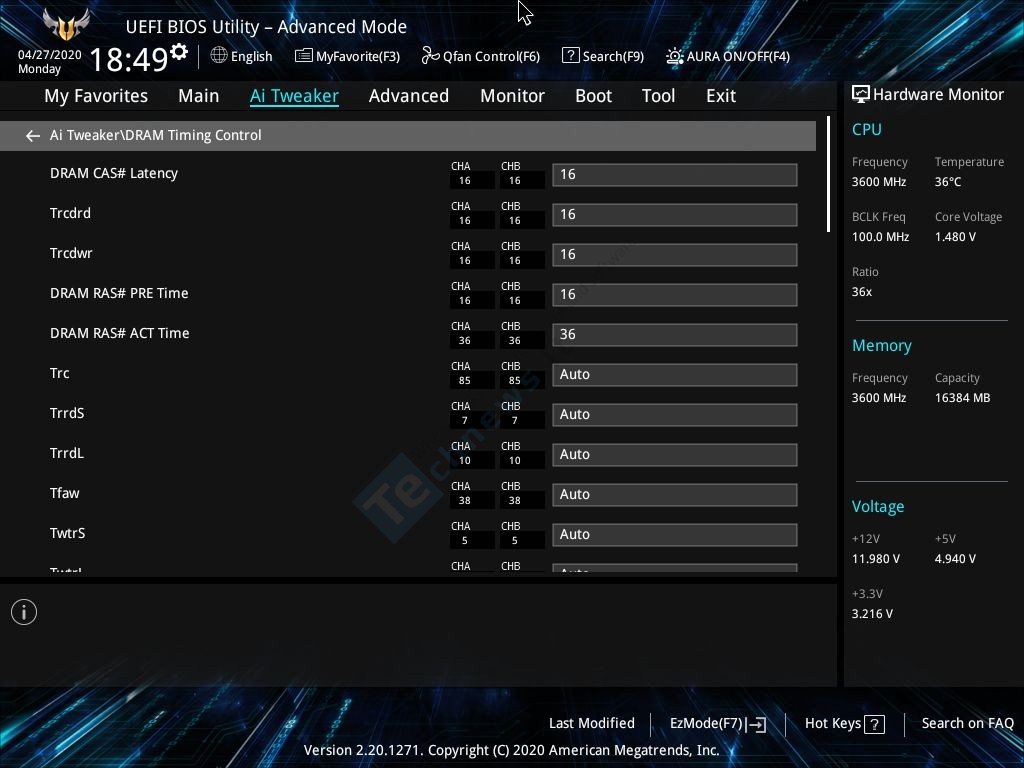

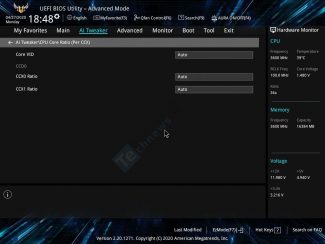

ASUS suteikia galimybę spartinti kiekvieną CCX klasterį tiesiai iš BIOS aplinkos. Aukštesnės klasės ASUS pagrindinės plokštės dažnai turi jau paruoštų DRAM nustatymų profilių, tačiau X570-Plus BIOS’e Memory presets sekcijos nėra.

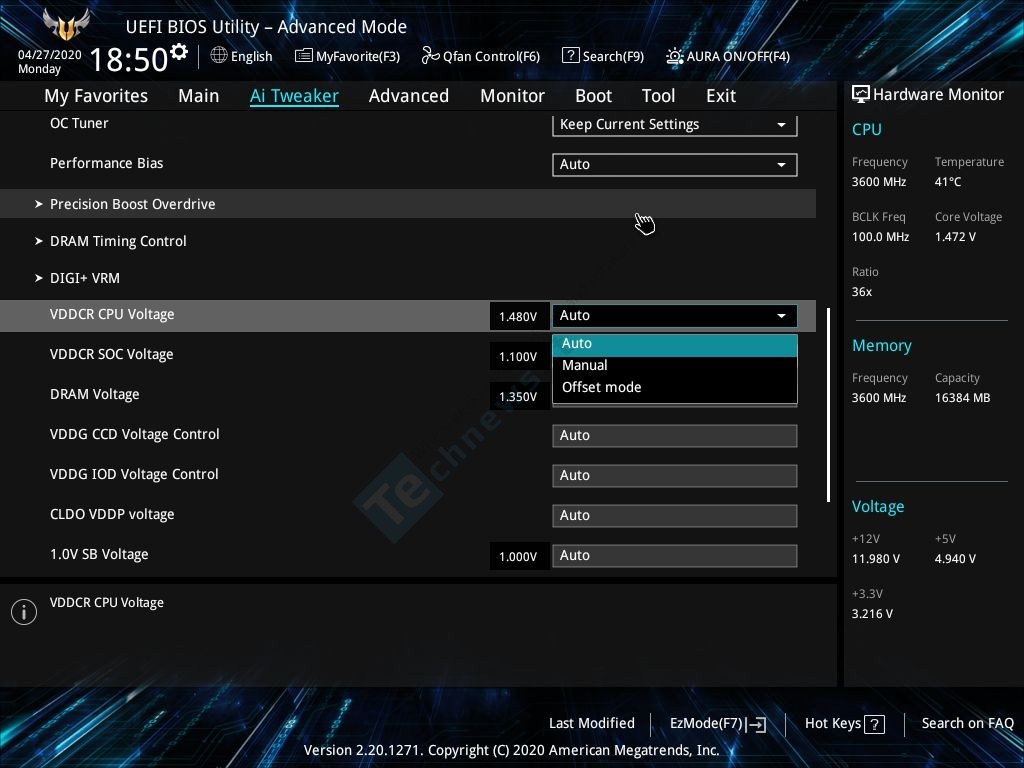

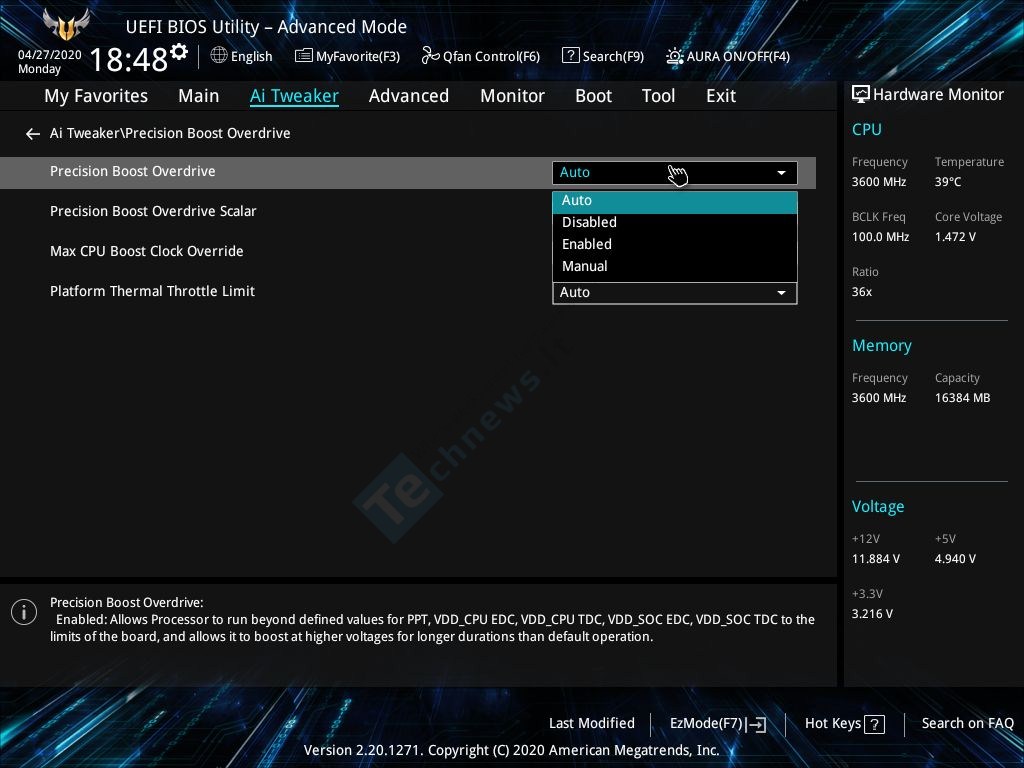

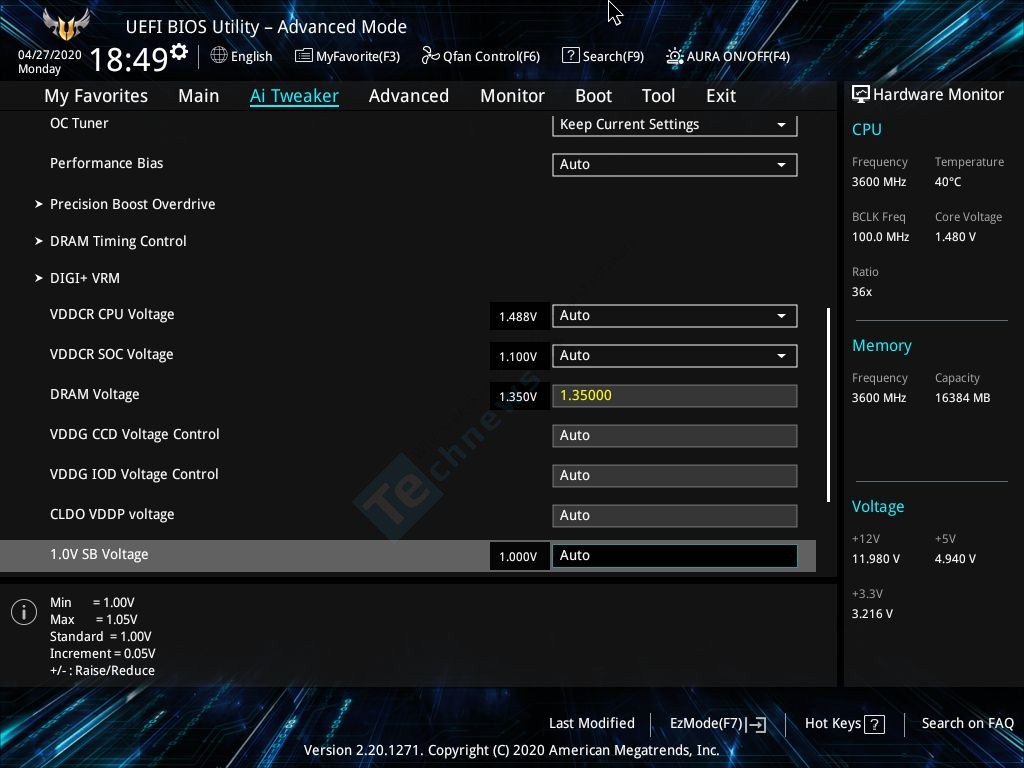

PBO funkcija gamykliškai yra išjungta. Tai atitinka auto ir disabled parinktys. vCore įtampos stabilizavimui yra paruoštas 5-ių lygių (nuo 1 iki 5) LLC. Rankiniu būdu nustačius 1,25 V įtampą paaiškėjo, kad artimiausią reikšmę duoda vidutinė parinktis, t.y. lvl 3.

• 1,25 V + LVL 5 -> 1,264 V
• 1,25 V + LVL 4 -> 1,256 V
• 1,25 V + LVL 3 -> 1,248 V

Fiksuota CPU įtampa keičiama 0,00625 V žingsneliais. Paliekant automatinį įtampos valdymą leidžiama taikyti maksimalias, po 500 mV siekiančias, +/- offset reikšmes.

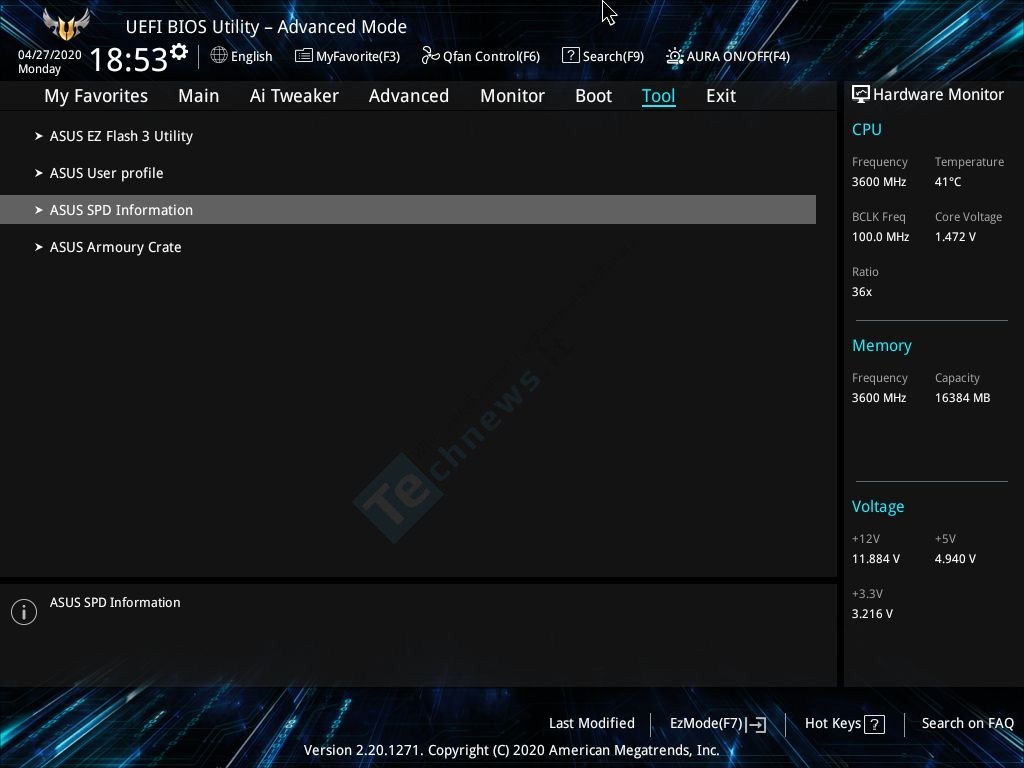

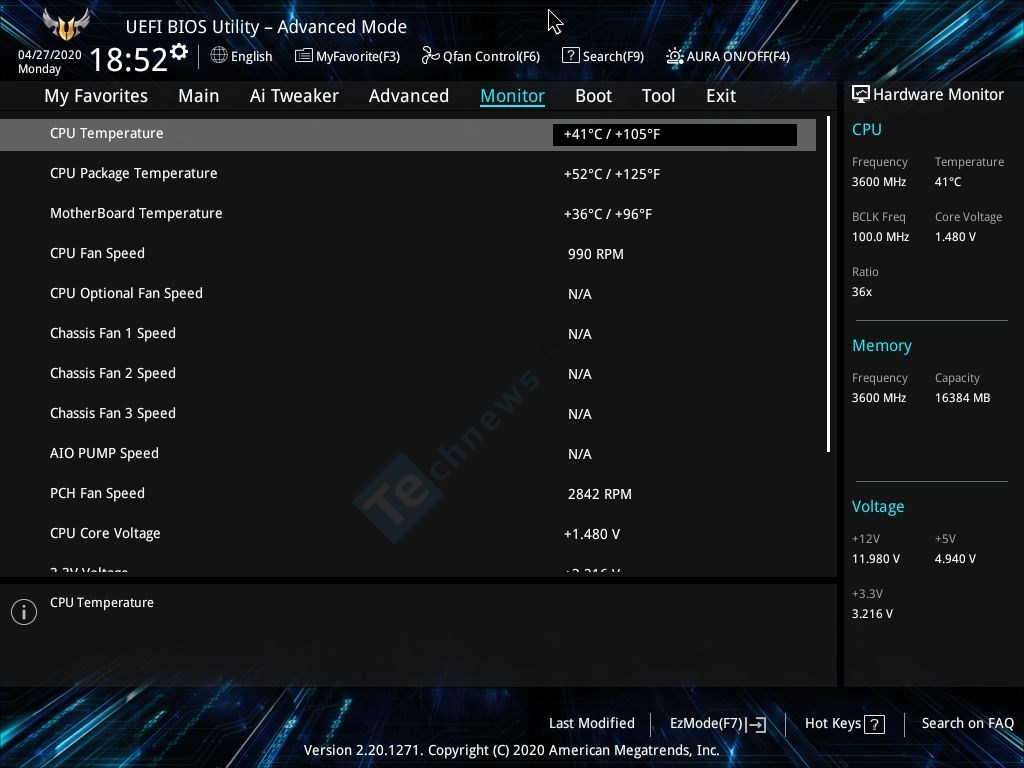

Deja, bet Monitor skiltyje nematome VRM grandinės temperatūros rodmenų. Tool sekcijoje integruoti elementarūs įrankiai, kaip BIOS atnaujinimui skirtas EZ Flash 3, profilių sudarymo įrankis ASUS user profile ir automatiškai programinę įrangą prisijungus prie tinklo atsiunčiantis Armoury Crate.
