„Corsair AX1000“: tai, kas išėjo iš „Corsair“ ir „Seasonic“ draugystės

Žvilgsnis iš arčiau

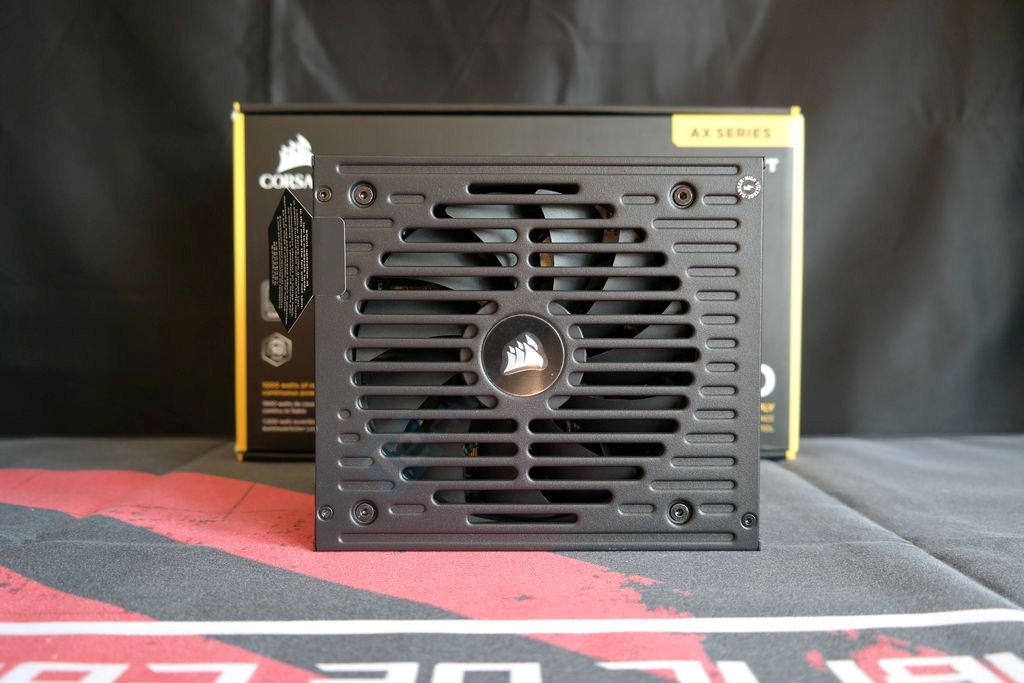

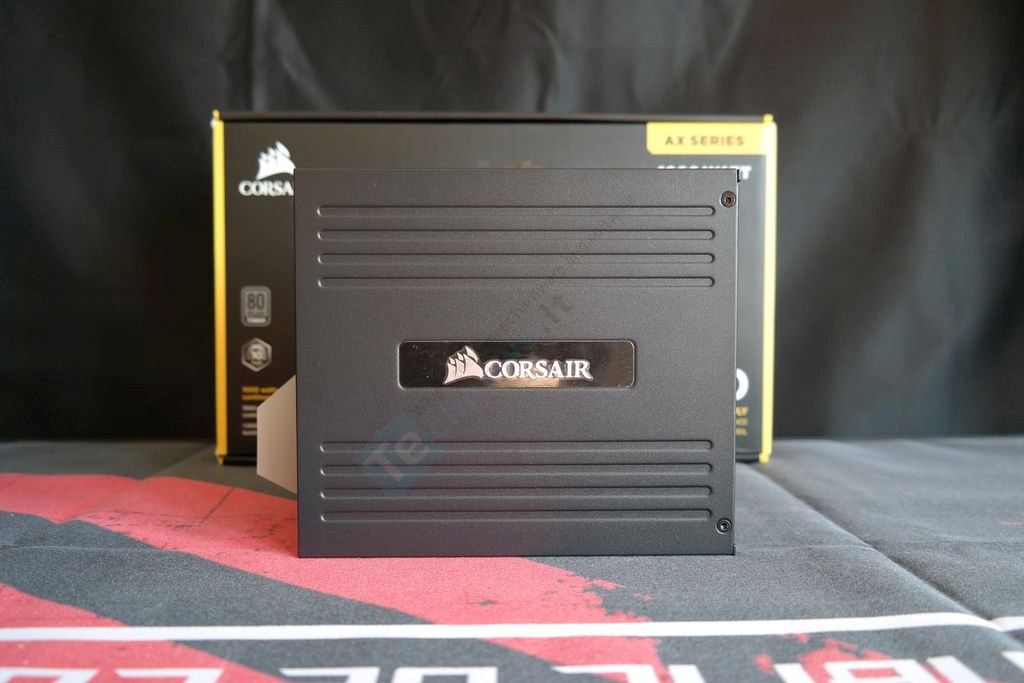

AX1000 maitinimo šaltinio korpuso gylis siekia 170 mm. 1000 W galios agregatui tai pakankamai kompaktiški skaičiai. Pavyzdžiui, seniau apžvelgto HX1000 korpuso gylis yra 180 mm. Panašu, kad „Corsair“ dizaineriai gavo užduotį sukurti agresyvesnį dizainą ir tai jiems pavyko.  Ne pačiame korpuso centre pozicionuotą 135 mm ventiliatorių dengia išskirtinio rašto grotelės. Įdomiausia, kad jos yra pačio korpuso dalis – struktūra yra monolitinė. Tai formuoja kokybiškesnio surinkimo jausmą, ką atspindi ir maitinimo šaltinio svoris – daugiau nei 2 kilogramai. Palyginimui, HX1000, kurio gabaritai didesni, yra ~100 gramų lengvesnis. Ant dugno taip pat matome unikalių dizaino detalių, tačiau jų greičiausiai visvien nesimatys, nes dauguma korpusų dabar turi PSU gaubtus. Dažų paviršius glotnus, nepanašu, kad paviršius intensyviai trauktų pirštų atspaudus. „Corsair“ yra pamėgusi nestandartinius šešiakampius varžtus – tokie panaudoti ir šiame AX1000 modelyje.

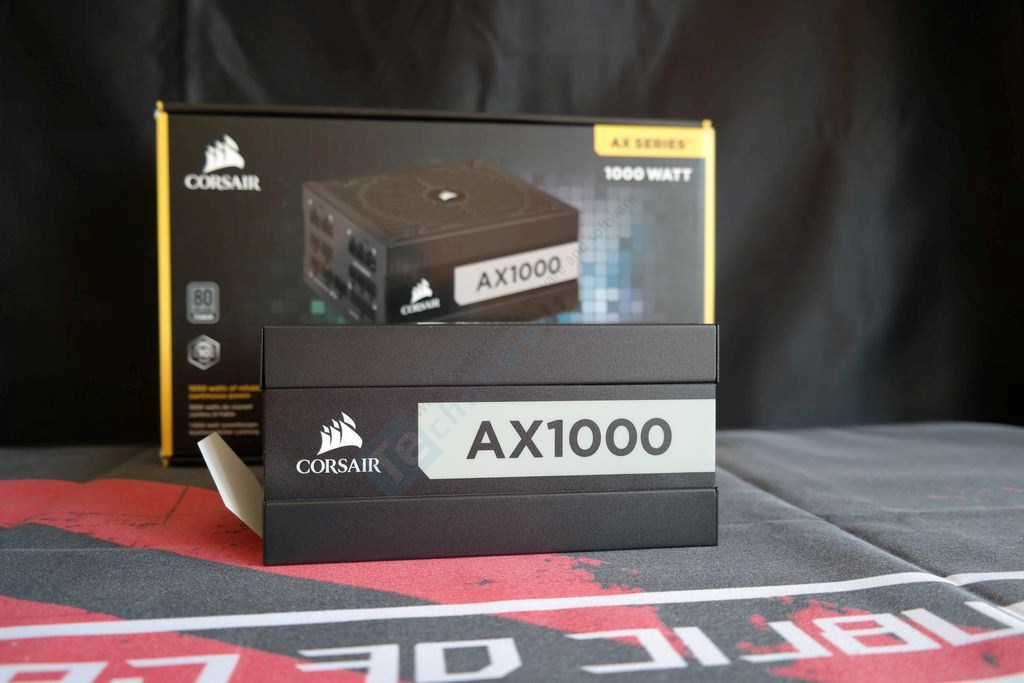

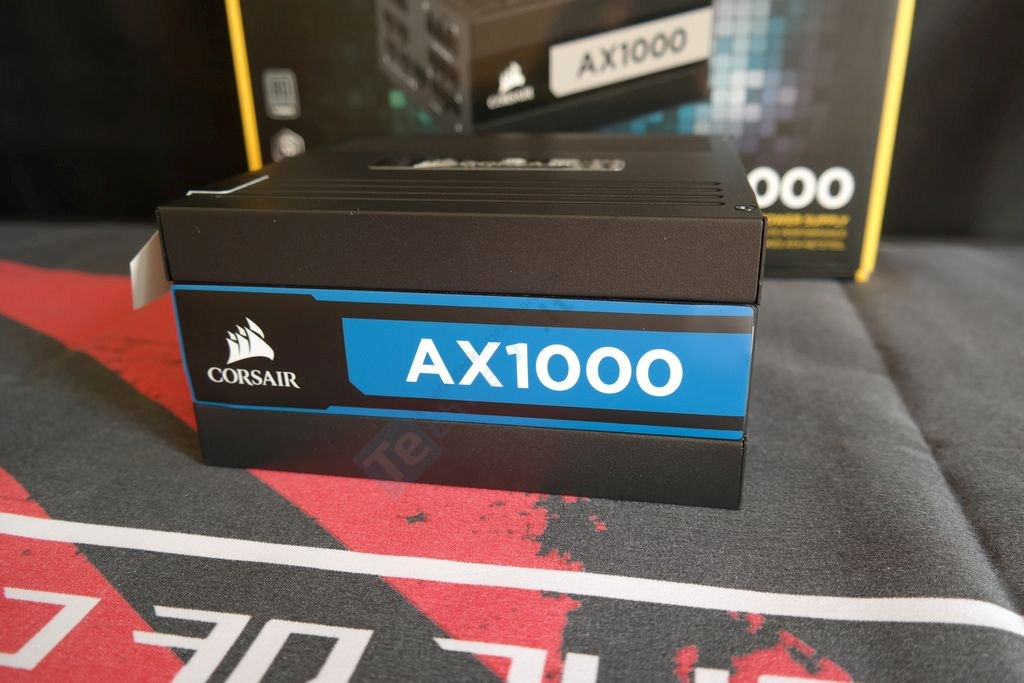

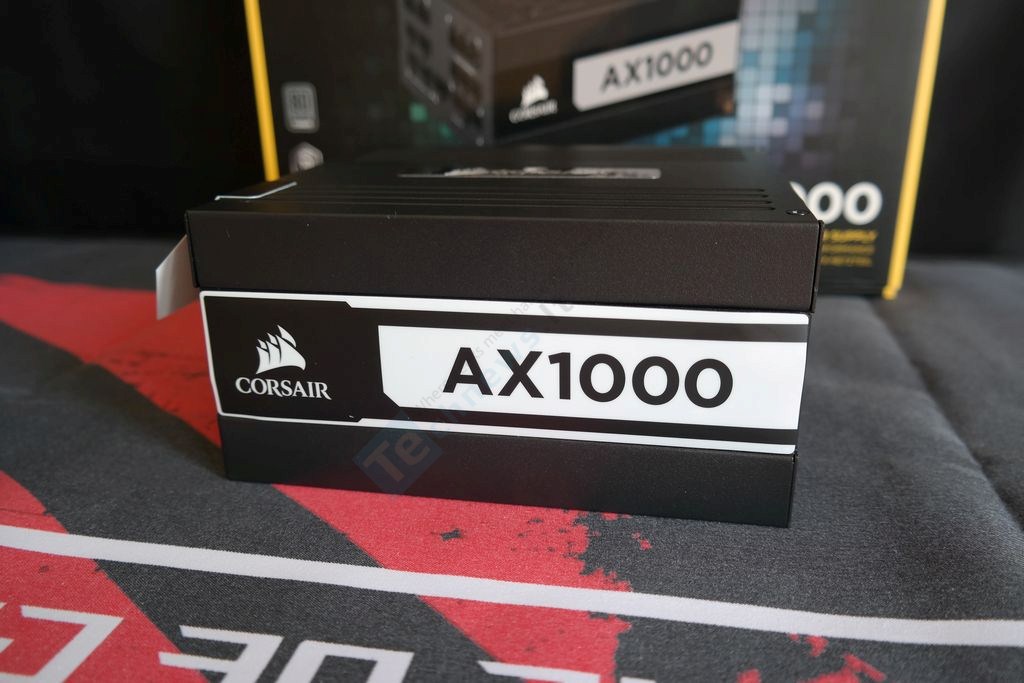

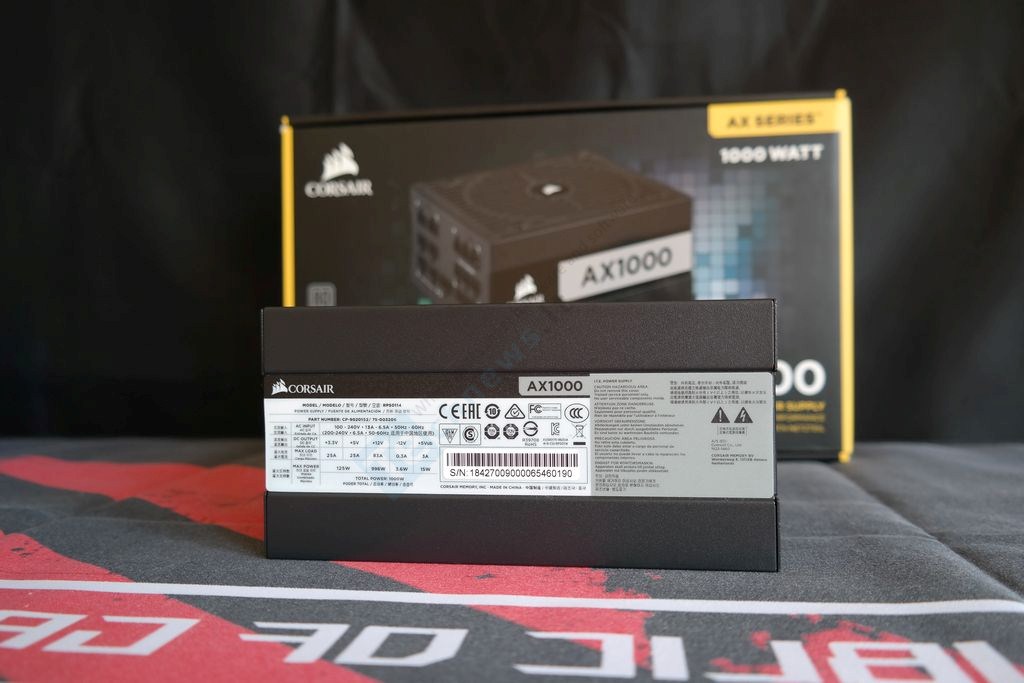

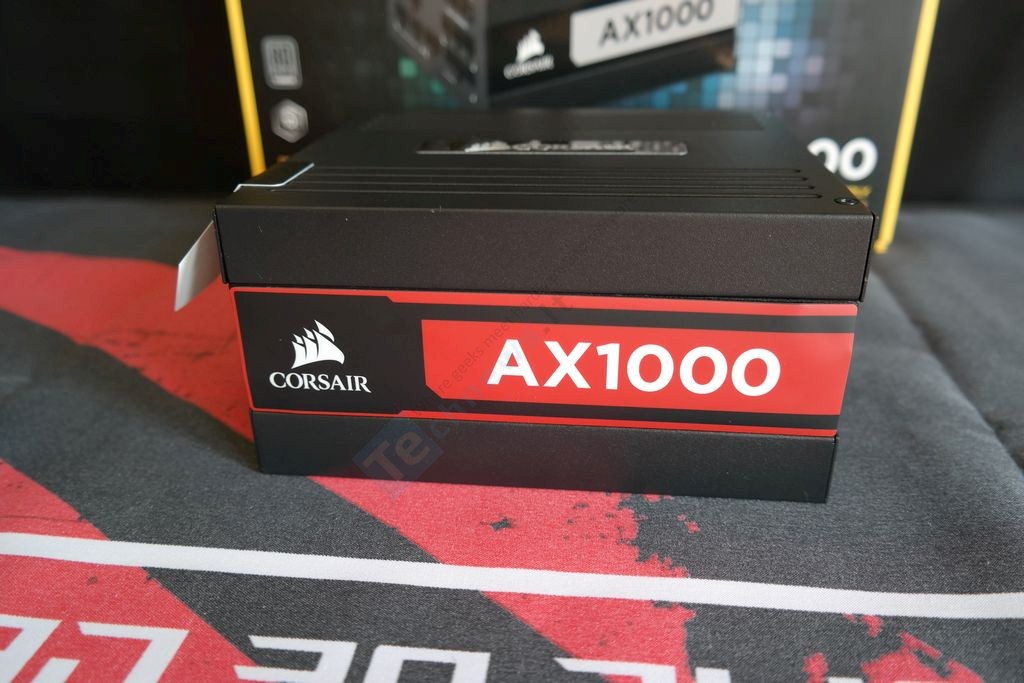

Korpuso šonai niekuo neišsiskiria. Abu juos dengia lipdukai, iš kurių vienas yra specifikacijų lipdukas. Šiuo atveju mums nepatinka, kad ant šonų yra užklijuoti būtent lipdukai. Norint panaudoti įmagnetintas juosteles ir atšviežinti maitinimo šaltinio išvaizdą reikia pavadinimą AX1000 turintį lipduką nulupti. To nepadarius įmagnetinta juostelė negali tvirtai laikytis. Ne visai supratome minties be raudonos ir mėlynos spalvos juostelių įtraukti ir baltą juostelę, kuri ne tiek ir skiriasi nuo pilkšvo gamyklinio lipduko. „Corsair“ turėjo padaryti taip, kad pirkėją pasiekęs AX1000 ant savo šono iškart turėtų ne lipduką, o įmagnetintą juostelę ir vartotojui nereikėtų lupinėti beveik 250 eurų kainuojančio maitinimo šaltinio.

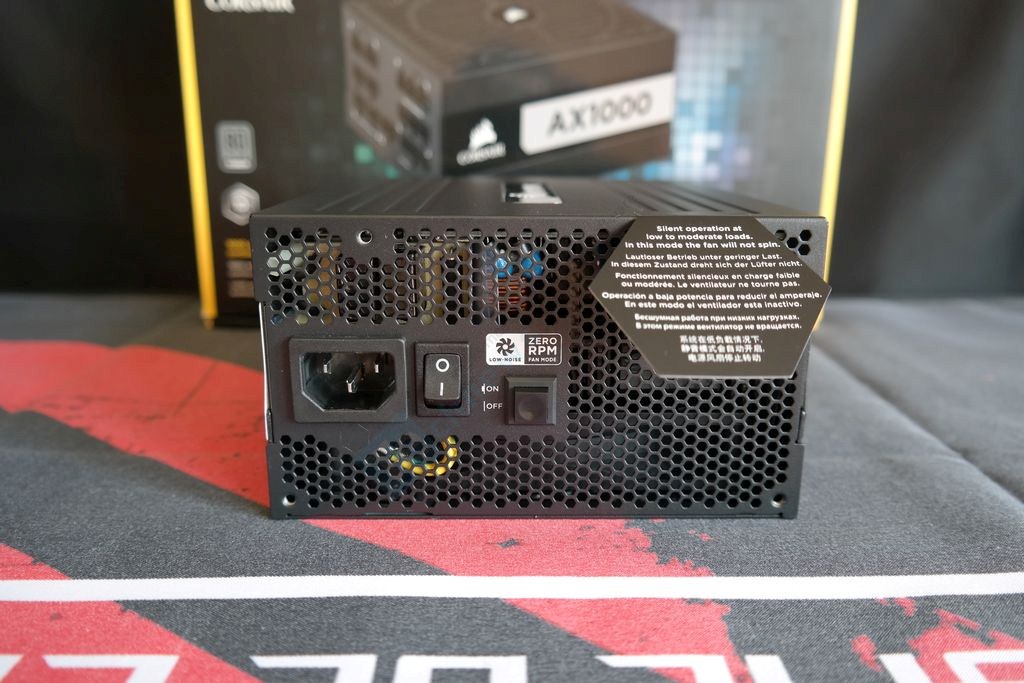

AX1000 gavo įprastas korio formos groteles, kuriose įterptas AC lizdas, nedidelis srovės įjungimo/išjungimo jungiklis ir Zero RPM funkciją valdantis mygtukas. Šalia esantis gidas nurodo, kad funkcija išjungta tada, kai mygtukas nuspaustas. Priešingu atveju Zero RPM aktyvuojamas ir ventiliatorius ilsėsis maitinimo šaltiniui dirbant nedidelėmis apkrovomis.

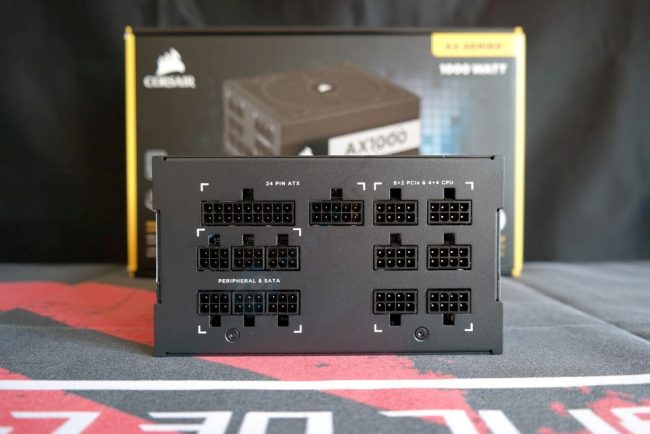

Kabelių prijungimo panelė išplanuota aiškiai ir dėl skirtingų kontaktų skaičiaus prijungti kabelius į ne jiems skirtas vietas nepavyks, nebent periferijai skirti kabeliai nukeliaus į dviejų dalių ATX24V lizdą. Panelėje turime po šešis lizdus periferijai ir PCIe/EPS12V kabeliams, kas leidžia tuo pačiu metu naudoti visus komplektacijoje esančius kabelius.

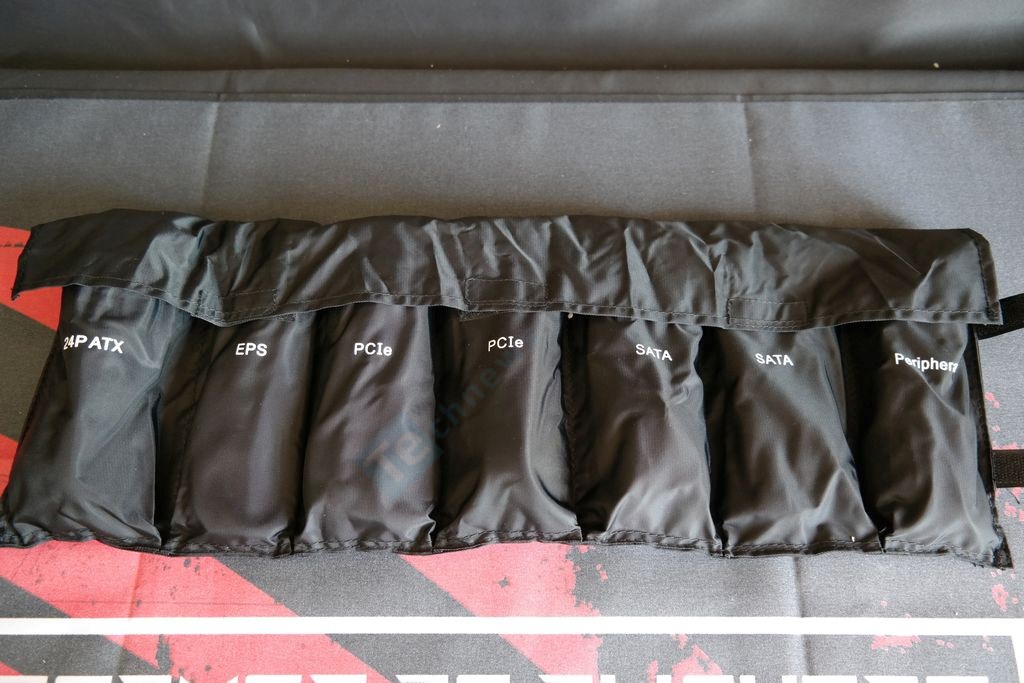

Atidarius krepšelį, kuriame laikomi prijungiami kabeliai, laukė maloni smulkmena. Pirmą kartą matome iš atskirų skyrių sudarytą krepšelį. Palaikoma tvarka leidžia greičiau surasti norimą prijungti kabelį.

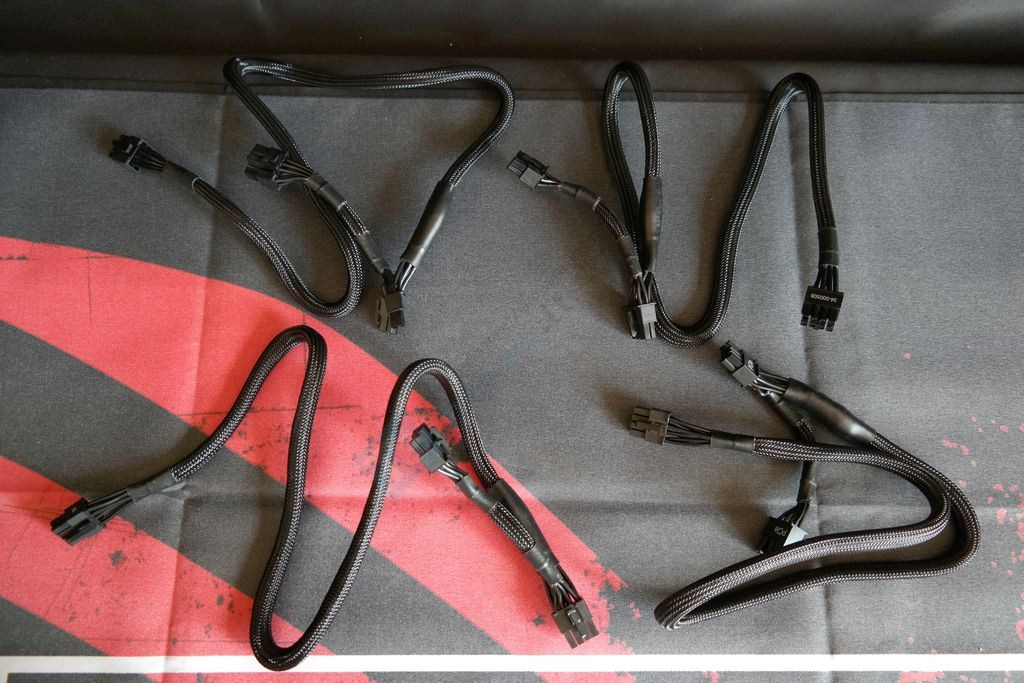

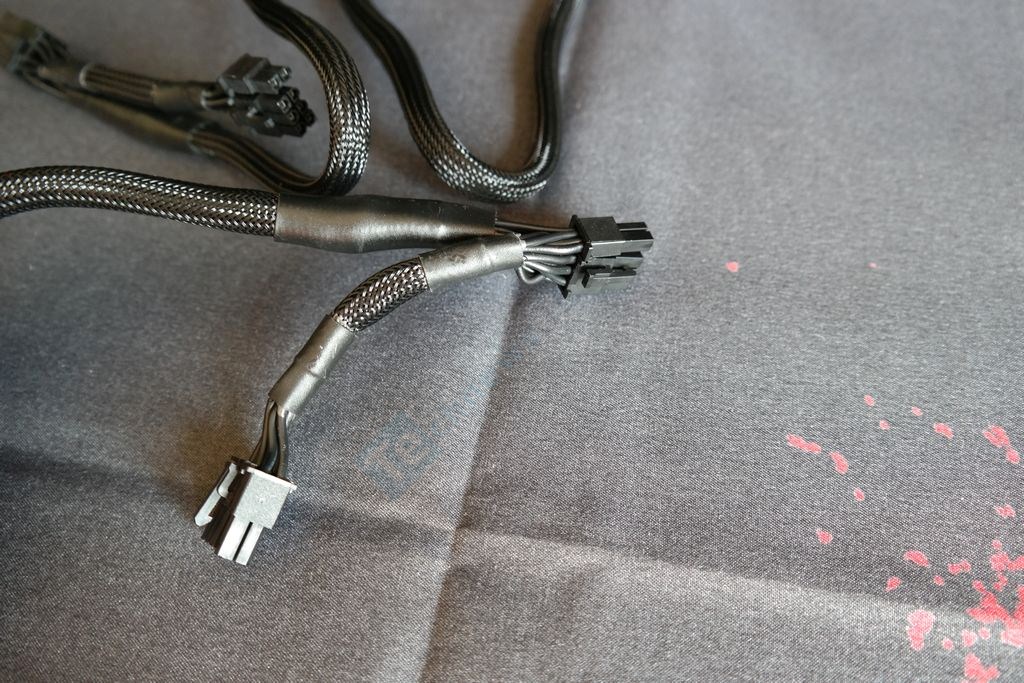

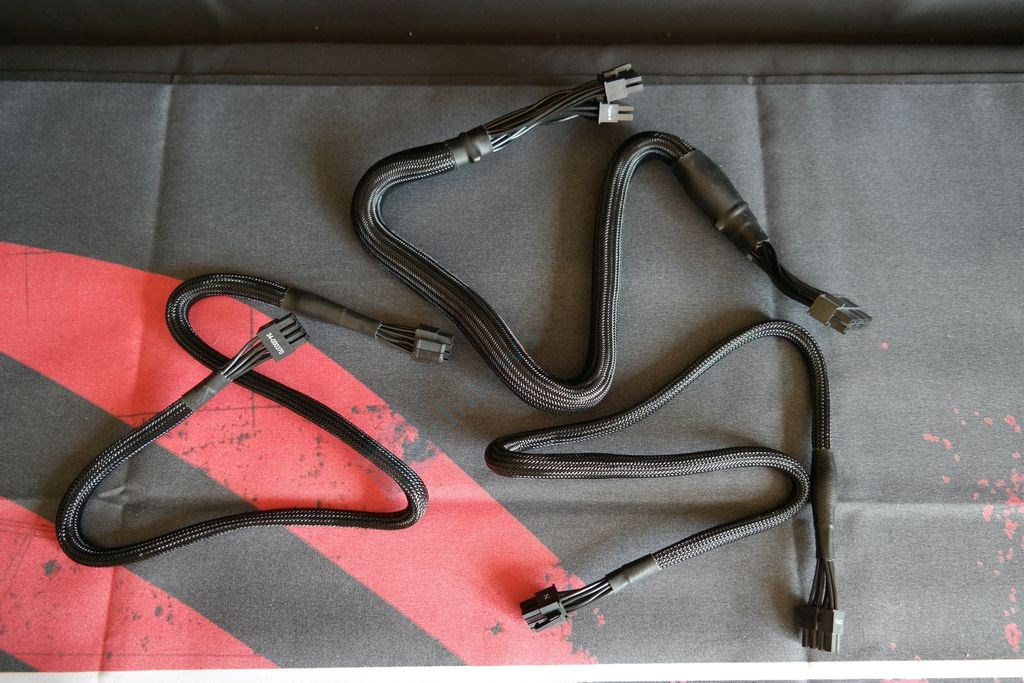

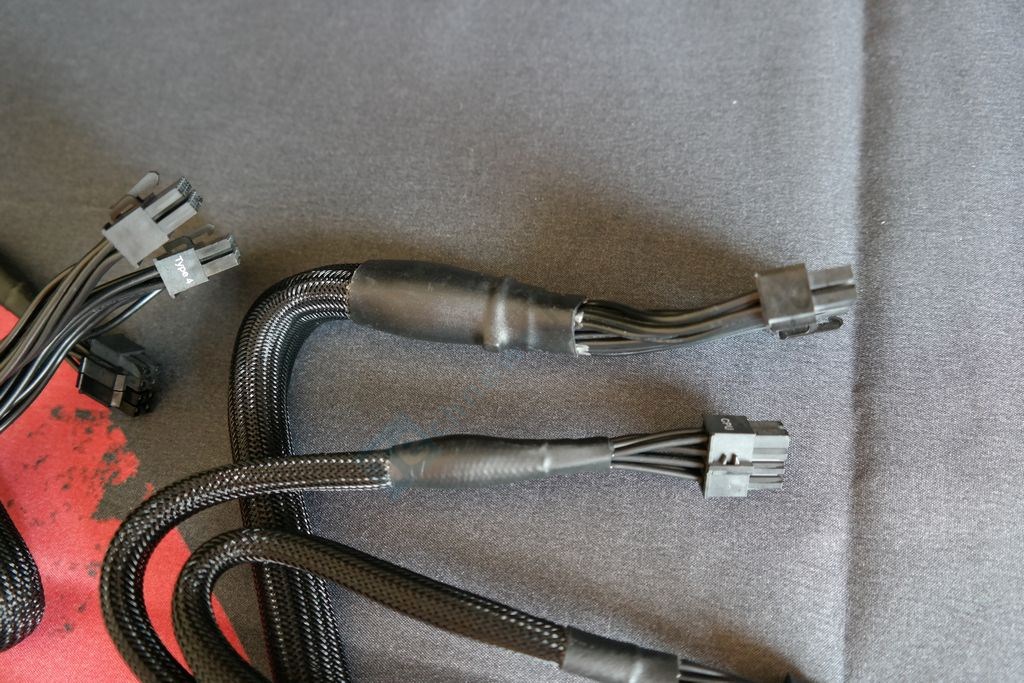

Pagrindiniai kabeliai (ATX24V, EPS12V ir PCIe) yra įvilkti į juodas medžiagines rankoves. Dėl pasirinktų ilgių neturi jokių priekaištų – visi kabeliai yra pakankamai ilgi. Vis tik yra keletas taisytinų niuansų. ATX24V įvilkimo kokybė galėtų būti geresnė – viduje esantis kabelis linkęs „plaukioti“. Abu EPS12V kabeliai yra sudaryti iš 18 AWG storio gijų. Idealiausiu variantu norime turėti storesnes (16 AWG) gijas. Ta pati sąlyga galioja ir keturiuose pridedamuose alkūninio tipo PCIe kabeliuose, kuriuose dalis gijų yra 18 AWG storio. Visų pagrindinių kabelių viduje yra integruoti papildomi kondensatoriai, o tai konkrečiose vietose visiškai panaikina kabelio lankstumą.

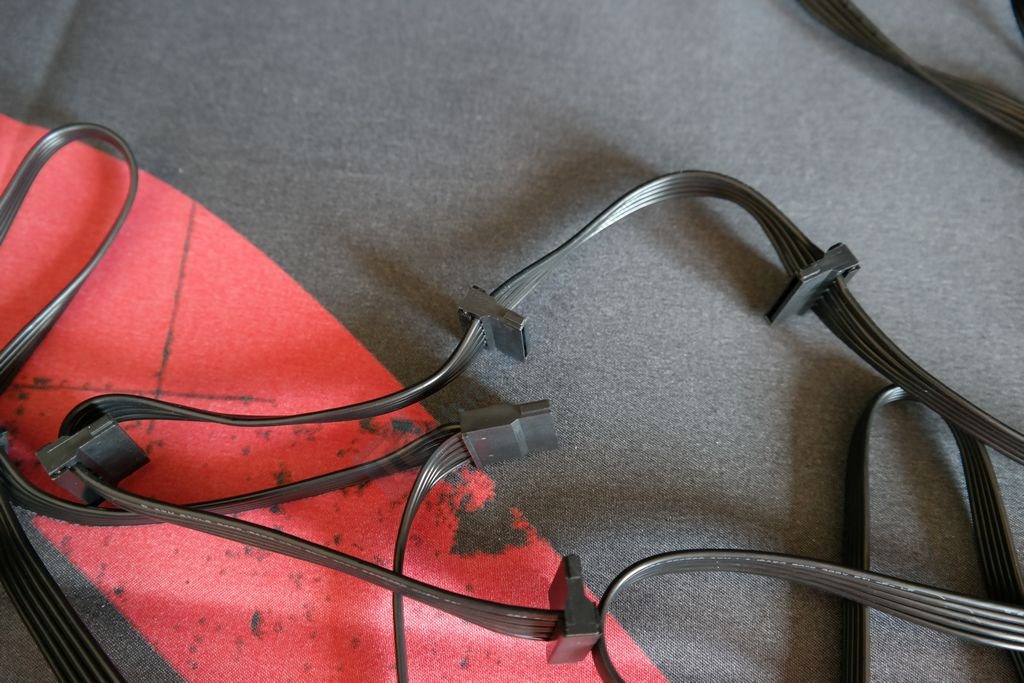

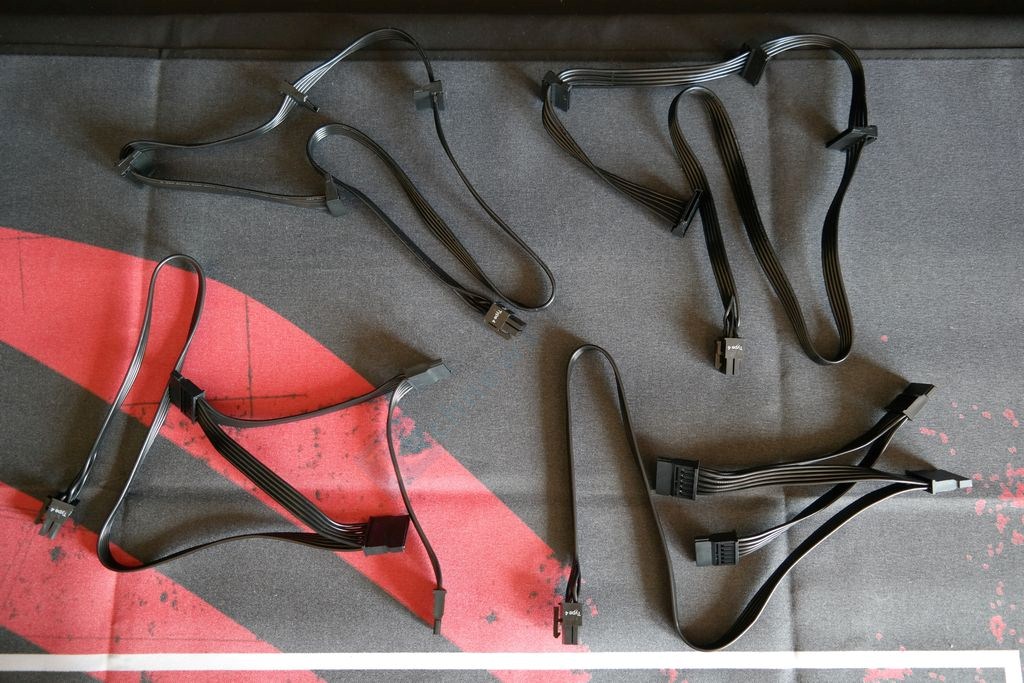

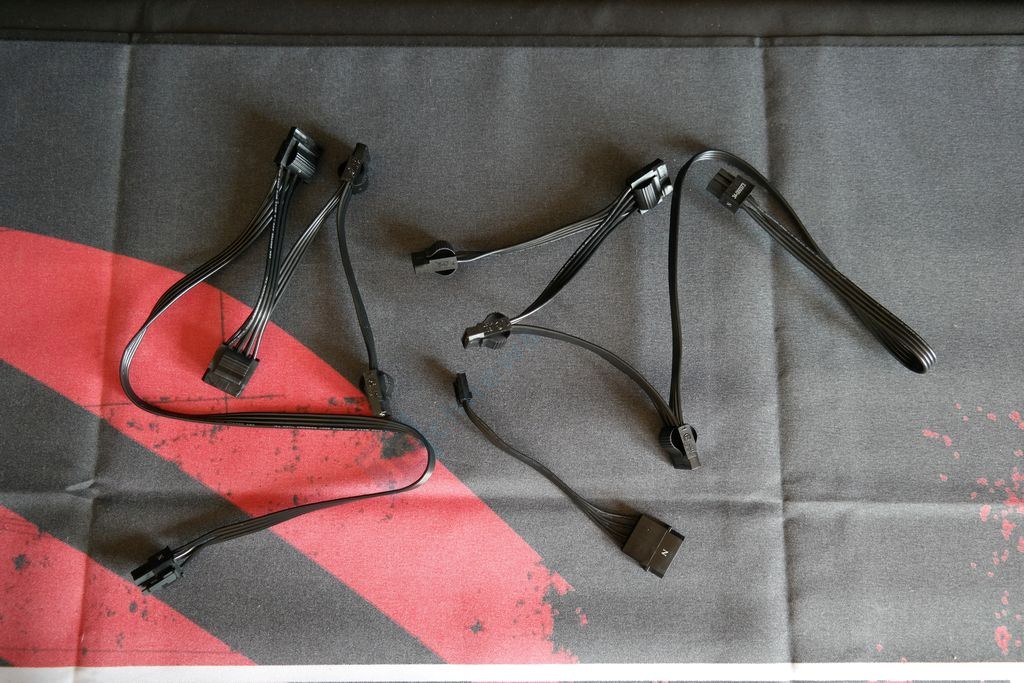

Periferijai skirti kabeliai jau yra plokščio tipo ir juose kondensatorių nėra. AX1000 priklauso keturi SATA kabeliai, kiekvienam turint po 4 jungtis. Taigi iš viso gauname net 16 SATA jungčių. Šie kabeliai yra identiški ir nors gamintojas galėjo paįvairinti ilgius džiugina bent tai, kad du kabeliai turi kampines SATA jungtis, o kiti du tiesias. Molex jungtys ant dviejų kabelių sukabintos dar mažesniais (100 mm) nei SATA jungtys atstumais. Paprastai laikoma, kad optimalus atstumas yra 150 mm, tačiau tai nemaža dalimi individualus klausimas. Paskutinėse maitinimo šaltinių apžvalgose matyta neatjungiama FDD jungtis čia yra „mobili“ – ji pajungiama tik prireikus.

Kabelio konfigūracija	Skaičius	Jungčių skaičius	Storis	Kondensatoriai
ATX 24 pin (610 mm)	1	1	16-20 AWG	+
EPS12V 4+4 pin (650 mm)	2	2	18 AWG	+
PCIe 6+2 pin (670 + 100 mm)	4	8	16-18 AWG	+
SATA (460 mm+110 mm+110 mm+110 mm)	4	16	18 AWG	–
Molex (450 mm+100 mm+100 mm+100 mm ) / FDD (+ 150 mm)	2/1	8/1	18/22 AWG	–
