„Corsair AX1000“: tai, kas išėjo iš „Corsair“ ir „Seasonic“ draugystės

Po gaubtu

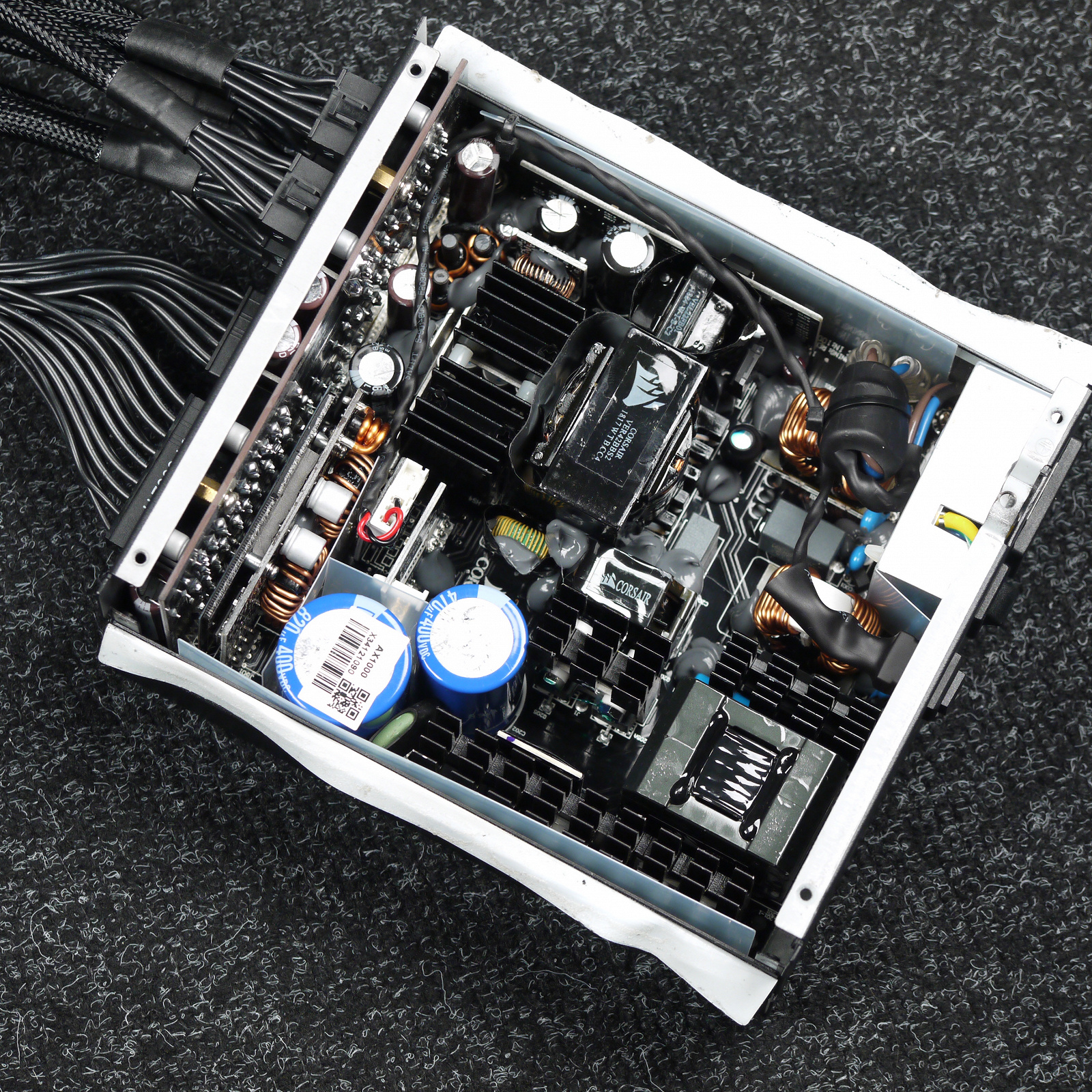

AX1000 viduje turime modernią „Prime Titanium“ platformą iš „Seasonic“. Šiai platformai būdinga pilno tilto su rezonansiniu konverteriu topologija ir sinchroninis išlyginimas antrinėje filtravimo zonoje. Nepanašu, kad platformą „Corsair“ būtų savaip modifikavusi – netgi radiatoriai yra tos pačios formos, tik pakeista jų spalva iš sidabrinės į juodą.

Pirminiame filtravime dalyvauja trys X, šeši Y kondensatoriai ir dvi ritės. Tebėra naudojamas metalo oksido varistorius bei elektromagnetinė rėlė, kuri padidina efektyvumą ir leidžia greičiau atvėsti NTC termistoriui. Atskiras radiatorius aušina dvigubą diodų tiltelį. APFC zonoje radiatoriumi aušinami pora „Infineon“ FET tranzistorių ir efektyvumą didinantis boost diodas. Pagrindiniais kondensatoriais pasirinkti du skirtingos talpos „Hitachi“ kondensatoriai (400 V, 470 uF + 820 uF), kurie esant svilinančiam 105 °C karščiui privalo išdirbti bent 2000 valandų.

+12 V liniją generuojantys FET tranzistoriai, kurių antroje PCB pusėje yra šeši, aušinami pačio PSU korpuso (panaudojus termo paduką) ir papildomo radiatoriaus. Antrinėje dalyje panaudoti vien japoniški kondensatoriai iš trijų skirtingų gamintojų: „Nichicon“, „Nippon Chemi-Con“ ir „Rubycon“. Didesnė dalis elektrolitinių priklauso skirtingoms „Nippon Chemi-Con“ serijoms, tačiau visi turi 105 °C reitingą. Mažosios linijos sukuriamos DC-DC konverterių pagalba. „Weltrend WT7527V“ mikroschema prižiūri OVP, UVP, OCP ir SCP apsaugas, o OTP su OPP palaikomos kitu keliu.

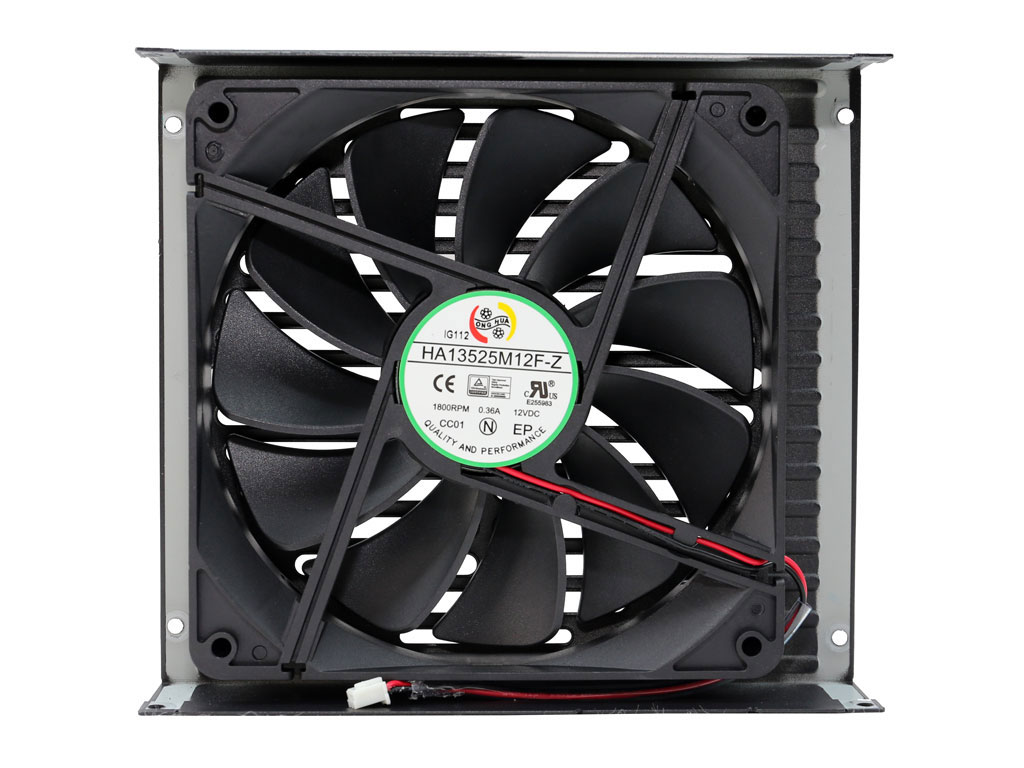

Aušinimo įrenginys – 135 mm skermens ventiliatorius iš „Hong Hua“ (modelis HA13525M12F-Z). Tai FDB guolius naudojantis ventiliatorius, kuris maksimaliai išvysto 1800 RPM. Identišką ventiliatorių turėjo seniau apžvelgtas 850 W galios „Seasonic Prime Titanium“ maitinimo šaltinis, todėl panašu, kad „Corsair“ tiesiog paėmė tai, kas yra montuojama į originalius „Seasonic“ maitinimo šaltinius.
