„Corsair SF750“: testuojame vis dar galingiausią SFX maitinimo šaltinį

Po gaubtu

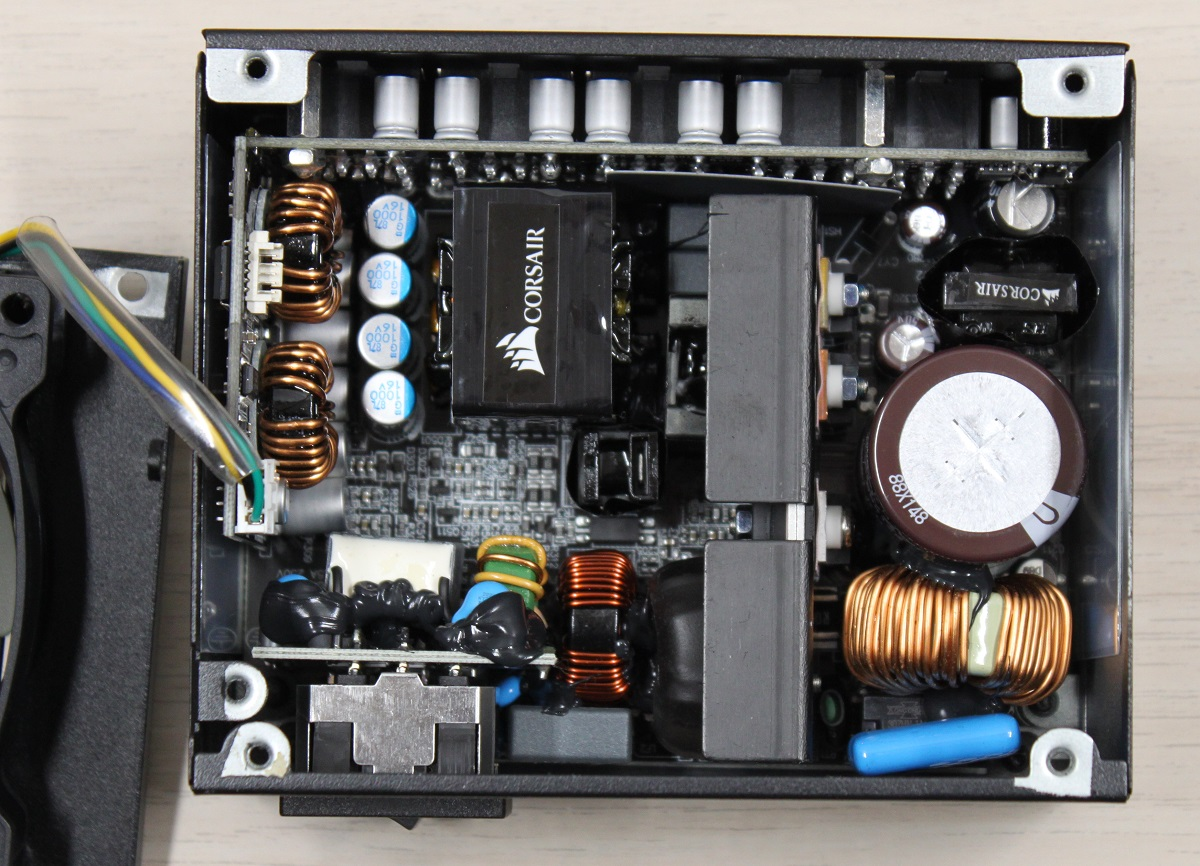

Kaip žinia, pati „Corsair“ maitinimo šaltinių negamina, geriausiu atveju modifikuoja. SF750, kaip ir seniau tikrintą SF450, pagamino tas pats OEM gamintojas, „Great Wall“. Panašu, kad naudojama identiška platforma, kadangi SF750 vidaus išplanavimas beveik vienas prie vieno su SF450. Logiška, kad čia vėl panaudota ta pati pusinio tilto su rezonansiniu konverteriu pirminėje zonoje ir sinchroniniu išlyginimu antrinėje filtravimo zonoje topologija.

Pirminiame filtravime dalyvauja keturi Y, du X kondensatoriai, trys CM ritės ir metalo oksido varistorius (MOV). Taip pat panaudota elektromagnetinė relė, kuri padidina efektyvumą ir leidžia greičiau atvėsti NTC termistoriui, saugančiam maitinimo šaltinį nuo antplūdinių srovių. Viengubas diodų tiltelis aušinamas vienintelio viduje matomo radiatoriaus, kuris kartu aušina ir pirminius persijungiančiuosius tranzistorius. Pagrindinis elektrolitinis kondensatorius (420 V, 470 uF, 105 °C) atkeliavęs iš „Nippon Chemi-Con“ gamyklos ir priklauso KMZ serijai. Jo ilgaamžiškumas nurodomas 2000 valandų esant 105 °C karščiui. SF450 turėjo mažesnės (390 uF) talpos kondensatorių.

SF750 gavo kiek atnaujintą CM6901X PWM valdiklį iš „Champion“. +12 V liniją generuoja šeši „APower“ FET tranzistoriai, kurie aušinami jiems pasyviai liečiantis su korpusu. Filtravimas atliekamas polimeriniuose „Nippon Chemi-Con“ ir „Nichicon“ kondensatoriuose, šalia kurių sulituoti keli tų pačių japonų gamintojų elektrolitiniai kondensatoriai. Mažosios linijos, kurios sukuriamos DC-DC konverterių pagalba, filtruojamos taip pat japoniškos kilmės polimerinių kondensatorių. Panašu, kad antrinėje zonoje buvo visiškai atsisakyta žemesnės kilmės kondensatorių, nes SF450 turėjo kelis „CapXon“ gamybos kondensatorius. Už apsaugas atsakingas pirmą kartą sutinkamas „Infinno“ IN1S429i-SCG modulis. Deja, bet kurias tiksliai apsaugas jis palaiko mums nėra žinoma.

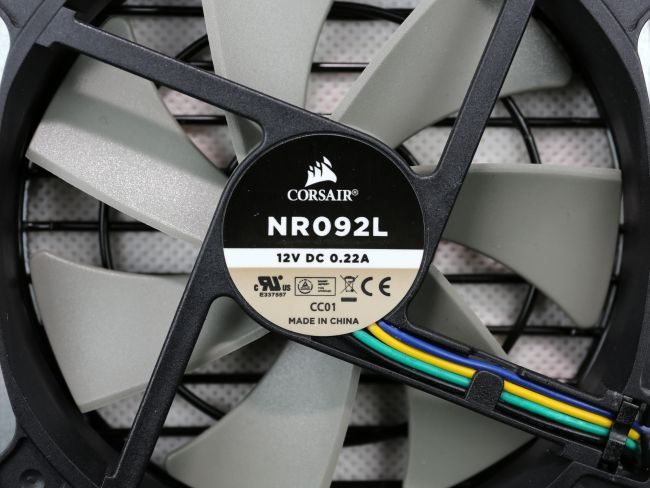

SF750 yra aušinamas „Corsair NR092L“ ventiliatoriaus. Identišką aptikome apžvelgdami SF450 modelį. Ventiliatorius naudoja rifle tipo guolius, kurie dėl patobulinto savaiminio tepimosi mechanizmo priskiriami „sleeve“ guolių modifikacijai. Maksimalūs išvystomi sūkiai beveik siekia 4000 RPM.
