Didis mažylis: „Corsair SF450“

Po gaubtu

Po gaubtu randame retą svečią – OEM gamintoją „Great Wall“. Pasirinkta moderni pusinio tilto su rezonansiniu konverteriu topologija ir sinchroniniu išlyginimu antrinėje filtravimo zonoje.

EMI filtravimas prasideda iškart už AC lizdo. Čia turime du Y bei vieną X kondensatorius ir CM ritę. Likę filtravime dalyvaujantys komponentai, kuriuos sudaro dar du Y, vienas X kondensatoriai, dvi CM ritės ir metalo oksido varistorius, jau patalpinti ant pagrindinės PCB. Taip pat panaudota elektromagnetinė rėlė, kuri padidina efektyvumą ir leidžia greičiau atvėsti NTC termistoriui, saugančiam maitinimo šaltinį nuo antplūdinių srovių. Vienintelis radiatorius aušina viengubą diodų tiltelį, „Alpha & Omega“ FET transzitorius bei boost diodą. Pagrindinis elektrolitinis kondensatorius (420 V, 390 uF, 105 °C) atkeliavęs ir „Nippon Chemi-Con“ gamyklos. Ilgaamžiškumas nurodomas 2000 valandų.

hw4all.com iliustracija

Pirminiai persijungiantys tranzistoriai, vėlgi, aušinami vienintelio SF450 turimo radiatoriaus. PWM valdiklis – daugybę kartų sutiktas „Champion CM6901“. +12 V liniją generuoja „Alpha & Omega“ FET tranzistoriai, kurių nugarinėje PCB pusėje iš viso yra keturi. Jie aušinami pasyviai liečiantis su korpusu. Filtravimas tenka polimeriniams „Nippon Chemi-Con“ kondensatoriams, šalia kurių sulituoti keletas „Rubycon“ elektrolitinių kondensatorių. Kiekvienam iš dviejų DC-DC konverterių tenka po du „Infineon“ FET tranzistorius. Mažosios linijos filtruojamos keletos polimerinių „CapXon“ kondensatorių. Apsaugų pagrindas – „SITI PS229“ mikroschema, jau patalpinta ant nugarinės PCB pusės.

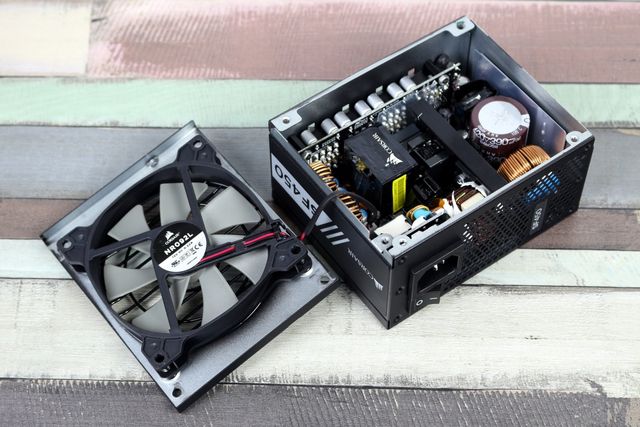

Aktyvus aušinimas patikėtas 92 mm skermens „Corsair NR092L“ ventiliatoriui. Jis naudoja „rifle“ tipo guolius, kurie dėl patobulinto savaiminio tepimosi mechanizmo priskiriami „sleeve“ guolių modifikacijai. Maksimalūs išvystomi sūkiai siekia 3950 RPM.
