„Fractal Design Meshify 2“ – „Define 7“ airflow versija

Žvilgsnis į vidų

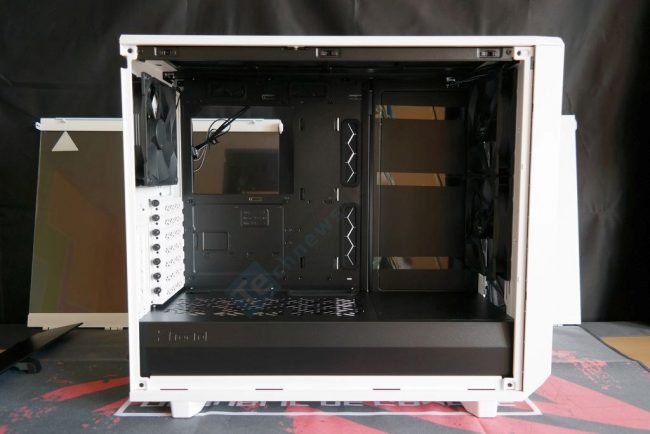

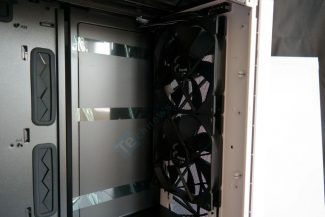

Kaip minėjome, „Meshify 2“ vidumi labai panašus į „Define 7“: PSU zonos gaubtas, kabelių permetimo angos tose pačiose vietose, HDD tvirtinimo kronšteiną dengiantis plastiko lakštas, ir už įpučiančių „Dynamic X2 GP-14“ ventiliatorių esanti visiška tuštuma.

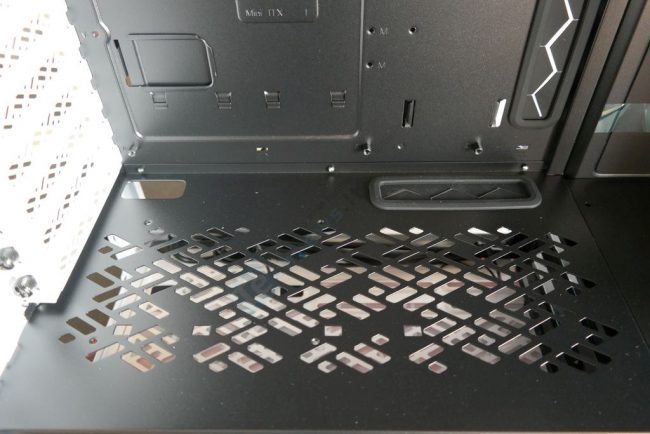

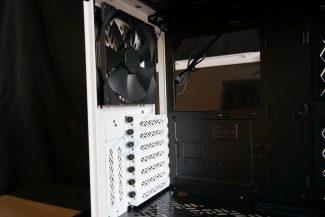

„Meshify 2“ be septynių horizontalių išplėtimo lizdų turi du vertikalius, kuriuose galima įtvirtinti vaizdo plokštę, prieš tai atsižvelgus į jos aukštį tam, kad nebūtų remiamasi į stiklą. PSU gaubtas yra perforuotas turint omenyje tai, kad gali būti naudojamas visiškai pasyvus maitinimo šaltinis, kurio pozicija būtent grotelėmis ne į korpuso dugną, bet į viršų. Gaubte taip pat yra dvi kabelių permetimo angos, iš kurių mažesnė liko neuždengta gumine įvore.

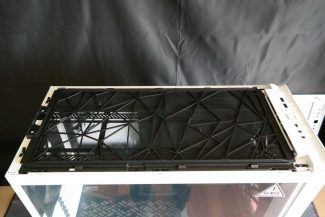

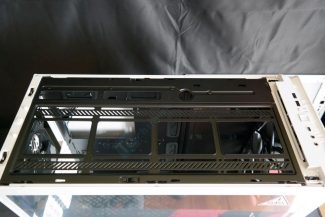

Norint nuimti viršutinį gaubtą nereikia atsukti nė vieno varžto. Po gaubtu yra masyvus dulkių filtras, kurį fiksuoja plastmasiniai laikikliai. Patogumo dėlei, kuomet montuojami ventiliatoriai ar AIO sistema, viršutinįjį kronšteiną galima nesunkiai pašalinti iš korpuso. Tą norint padaryti tereikia atsukti porą varžtų. Viršuje yra paruošta speciali perforuota zona, kuri leidžia permesti ventiliatorių kabelius ar užpildyti rezervuarą. Tam paruošta apvali 2,54 mm skersmens anga. Viršuje telpa 420 mm radiatorius.

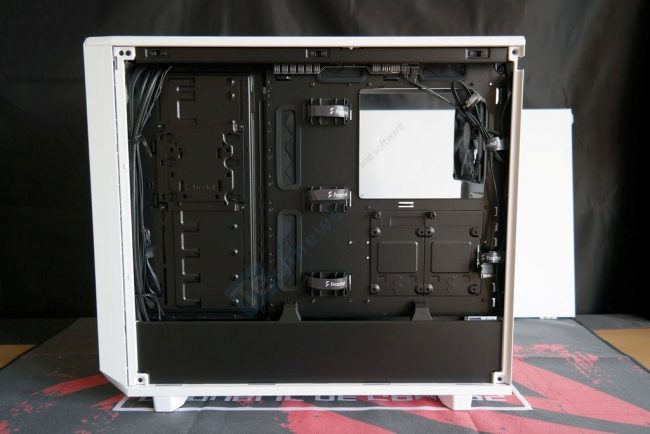

Kabelių tvarkymui skirti 5 medžiaginiai Velcro surišėjai, iš kurių 3 išdėstyti pagal pagrindines kabelių permetimo angas, o kiti 2 pagal galinę korpuso sieną. Po trimis minėtais surišėjais yra po atskirą lovelį, kuris turėtų padėti tvarkingiau sugrupuoti PSU kabelius. Tokį sprendimą pirmoji pasiūlė NZXT, ir panašu, kad kai kurie gamintojai jį ar jo dalį bando kopijuoti. Tarpas nuo vidinės sienos iki gaubto siekia net 30 mm.

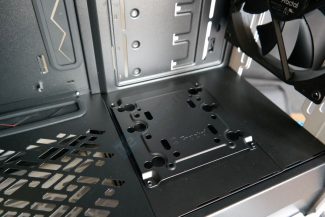

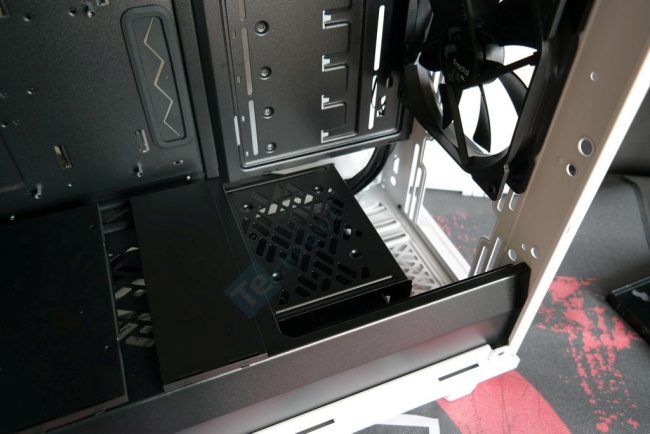

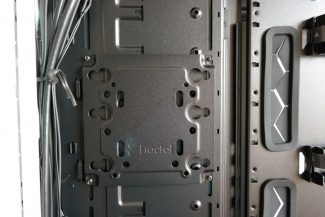

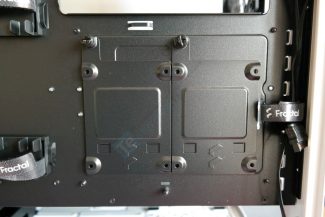

„Meshify 2“ turi dvi dedikuotas vietas 2,5″ SSD kaupiklių tvirtinimui. Esant norui šios plokštelės gali būti perkeltos ant maitinimo šaltinį dengiančio gaubto. Korpusas taip pat turi multifunkcinį kronšteiną, prie kurio galima tvirtinti 2,5″ SSD, 3,5″ HDD arba vandens rezervuarą. Gamykliškai priskirtoje vietoje prie jo galima tvirtinti 2,5/3,5″ informacijos kaupiklį. Galvojant apie rezervuarą, kronšteiną reikia perkelti į korpuso priekį. Tačiau tai dar ne vienintelė jo galima lokacija. Su pritvirtintu SSD/HDD šį kronšteiną įmanoma fiksuoti korpuso lubose su sąlyga, kad čia nėra masyvaus radiatoriaus.

Priekyje netelpant storam radiatoriui (maks ilgis 360 mm) problema sprendžiama išiimant arčiausiai esantį dangtelį. Jeigu reikia dar daugiau vietos nuimamas antrasis dangtelis ir išimamas po juo esantis HDD narvas.

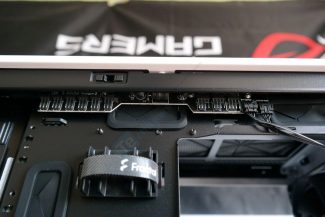

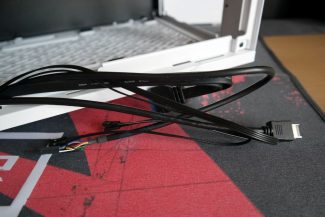

Lubose sumontuotas „Nexus+ 2“ ventiliatorių centras leidžia prijungti 6x 3-pin naudojančius ventiliatorius ir 3x 4-pin įrenginius. Centras reikalauja prijungti SATA maitinimą. Iš jo išeina vienintelė 4-pin jungtis, kuri turi keliauti į motininės plokštės 4-pin PWM lizdą. Visi vidiniai korpuso laidai yra įvilti į medžiagines rankoves. GP-14 ventiliatoriai gamykliškai nėra prijungti prie centro, tai reikia atlikti pačiam vartotojui. Maksimali centro galia 30 W.

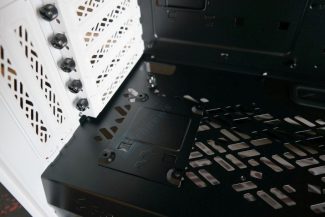

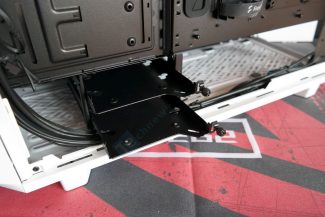

Maitinimo šaltinis statomas ant antivibracinių padukų. Atstumas iki HDD narvo yra 250 mm, todėl net jo neišėmus korpusas geba priimti fiziškai didžiausius maitinimo blokus. Ant dugno pritvirtintame HDD narve yra du stalčiai, kurie tinka ne tik įprastiems mechaniniams diskams, bet ir 2,5″ SSD kaupikliams. Stalčius fiksuojamas pirštais prisukamais varžtais.
