„Fractal Design Meshify 2“ – „Define 7“ airflow versija

Sistemos montavimas

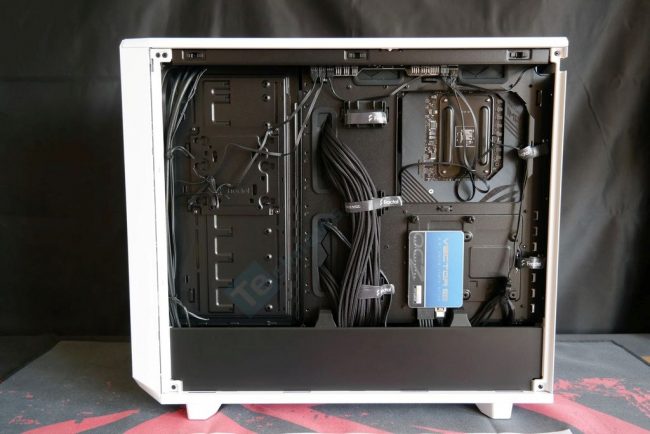

Naudojame ne visai standartinį 550 W galios „Enermax Digifanless“ maitinimo šaltinį. Jis nestandartinis ne vien todėl, kad yra visiškai pasyvus, bet ir dėl to, jog jo visi kabeliai turi individualias rankoves. Kabelių grupavimui skirti dėkliukai buvo kurti turint galvoje įprastus PSU kabelius, tačiau negalime sakyti, kad šiuo atveju iškilo kažkokių problemų. Nedidelių problemų iškilo tik su EPS12 kabeliu.

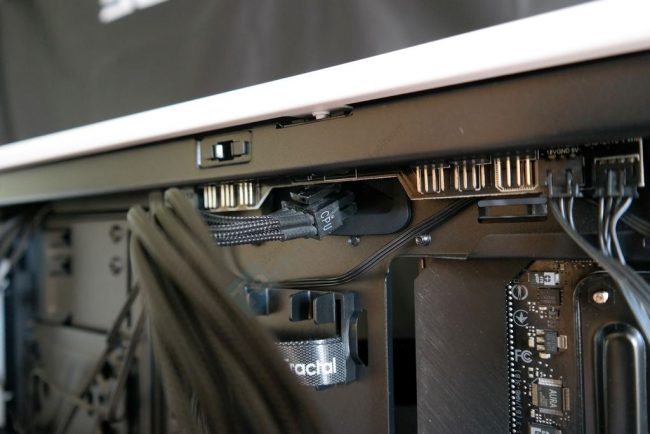

„ASUS ROG Crosshair VIII“ mITX motininės plokštės EPS12V lizdas yra neįprastoje vietoje, o virš jo esanti anga per siaura (nors „Fractal Design“ ir išpjovė ventiliatorių valdiklio montažinę plokštę), todėl kabelį reikėjo vesti aplink. Jį metant pro greta esančią angą 650 mm ilgio buvo mažoka. Tai tik izoliuota problema, nes ATX pagrindinės plokštės EPS12V lizdą paprastai turi prie išpučiančio ventiliatoriaus, kur įrengta pakankamai plati anga. Reikia nepamiršti, kad nei vienas GP-14 ventiliatorius gamykliškai nėra prijungtas prie valdymo centro. Tai reikia padaryti pačiam. Priedo, iš centro išeinantis PWM lipduku pažymėtas kabelis turi būti prijungtas prie motininės plokštės 4-pin lizdo.

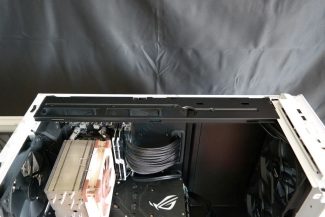

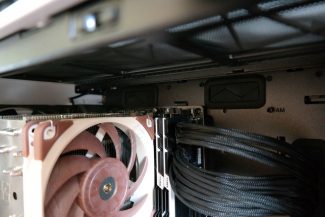

Radiatoriui su 140 mm ventiliatoriais viršuje vietos lieka tik ~4-4,2 cm kai panaudoti 44 mm aukščio „G.SKILL Trident Z“ moduliai. Pasirinkus 120 mm ventiliatorius arba žemo profilio modulius vietos atsiranda neribotai, kitu atveju galima susidurti su mechaninio suderinamumo problemomis. Kitiems darbams prie viršutinės zonos gali pagelbėti kronšteino nuėmimas.

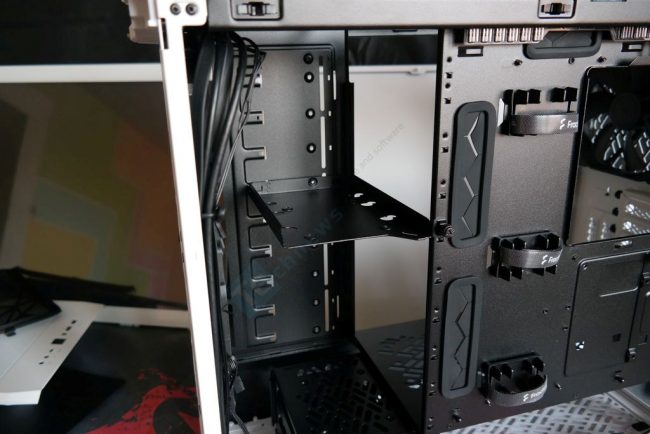

Patekti prie strategiškai reikšmingų taškų (priekio ir viršaus) paprasta. Norint sumontuoti į priekį AIO sistemą užteks atsidaryti dureles su šoniniu gaubtu. Norint „Meshify 2“ paversti į HDD talpyklą būtina nusiimti priekinę fasciją ir viršutinį dangtį, jog būtų patekta prie atsukti reikalingų varžtų. Darbo tikrai yra. Galbūt ateityje „Fractal Design“ sugalvos šiek tiek supaprastintą sistemą. Šalia vieno HDD narvo su dvejais dėklais atsiranda galimybė montuoti dar 9 HDD, bet reikės papildomai įsigyti 5 dėklus, nes komplektacijoje yra „tik“ 4. Tokia konstrukcija vis dar leidžia į priekį montuoti standartinio storio radiatorių su ventiliatoriais. Labiausiai nukenčia VGA palaikymas. Maksimalus leistinas aukštis 150 mm, tad gali kilti kėblumų prijungiant maitinimo kabelius.

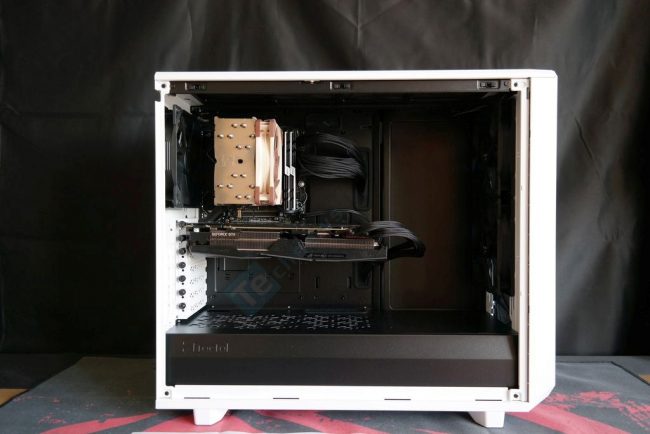

Finale turime estetiškai labai švarų ir patrauklų vaizdą, nors surenkant sistemą nebuvo praleista daug laiko.
