Ko verta nebrangių „Chieftec Polaris“ (650 W ir 750 W) maitinimo šaltinių pora?

Po gaubtu - ne vienodi radiniai

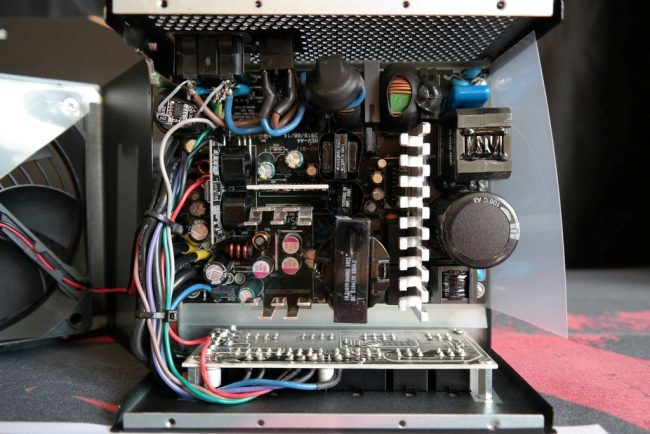

Šių maitinimo šaltinių OEM gamintojas yra „High Power“. Platformai būdinga šiuolaikinė pusinio tilto kartu su LLC konverteriu pirminėje pusėje topologija ir sinchroninis išlyginimas išvien su DC-DC konverteriais antrinėje pusėje. Lyginant su pilno tilto topologija, pusinio tilto topologija reikalauja mažesnių pritaikymo išlaidų ir struktūriškai yra paprastesnė, todėl mažiau efektyvi. Paprastai aukštesnio nei 80+ Gold efektyvumo maitinimo šaltiniuose pusinio tilto topologija nėra taikoma.

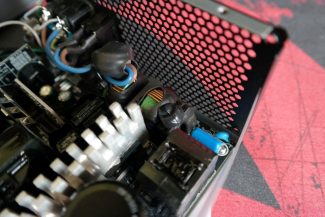

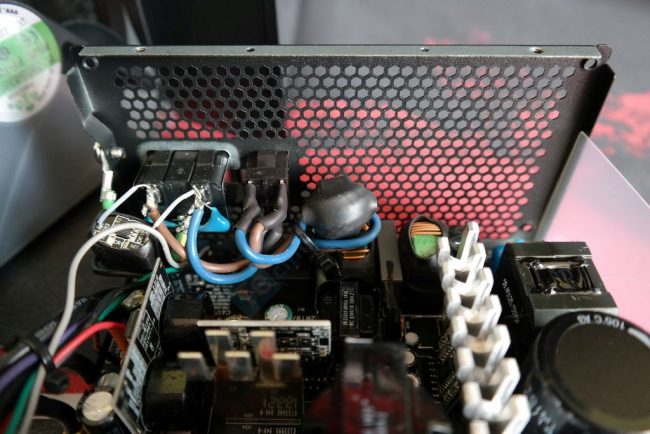

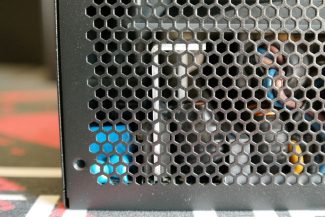

Pirminėje zonoje viskas tvarkinga. Filtruojančių komponentų skaičius visiškai pakankamas, įskaitant keturis Y, du X kondensatorius, dvi varines rites ir metalo oksido varistorių (MOV). Pusė kondensatorių išdėstyti and AC šakutės. Nuo per didelių momentinių srovių, atsirandančių kuomet maitinimo šaltinio įjungimo metu reikia įkrauti kondensatorius, saugo NTC termistorius ir jam priskirta elektromagnetinė rėlė, leidžianti termistoriui greičiau atvėsti. Diodų tiltelis yra dvigubas. 750 W modelyje jį aušina nedidelis L formos radiatorius, kai 650 W modelyje radiatoriaus neaptikome (fotografija iš išorės).

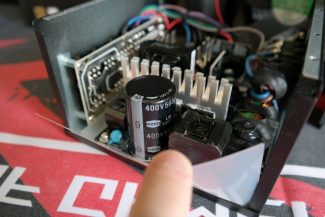

650 W modelio APFC zonoje stovi „Teapo“ elektrolitinis kondensatorius (400 V, 560 uF, 105 °C). 750 W galios modelyje „Teapo“ pakeistas į japonišką 680 uF talpos „Nichicon“ kondensatorių, kuris reitinguotas 2000 valandų darbui esant 105 °C karščiui. Pagal preliminarius skaičiavimus, tokios talpos kondensatoriaus turėtų pakakti norint išlaikyti ATX specifikacijas atitinkantį hold up laiką. Atsižvelgiant į 80+ Gold sertifikatą, bendrai MOSFET tranzistorius ir pirminius jungiklius aušinantis radiatorius yra lieknas.

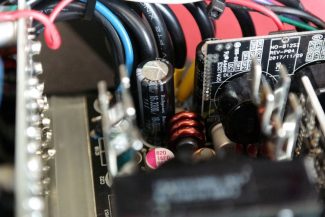

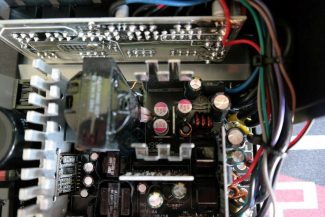

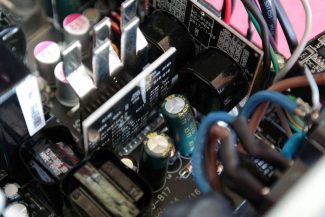

Antrinėje PSU dalyje +12 V liniją generuojantys tranzistoriai tradiciškai sulituoti ant PCB dugno. Jie aušinami tiek PSU korpusu, tiek dviem papildomais radiatoriais. Filtracija atliekama polimeriniais „Teapo“ kondensatoriais. Mažąsias linijas generuojantis DC-DC konverteris tradiciškai iškeltas ant vertikalios montažinės plokštės, kuri talpina kelis polimerinius kondensatorius, reikiamus tranzistorius ir PWM valdiklį. Antrinėje zonoje panaudotas elektrolitinių kondensatorių mišinys, kurį sudaro „Rubycon“, „Nippon Chemi-Con“ ir „Teapo“ produkcija. Nors „Teapo“ kondensatoriai, kaip ir visi kiti, reitinguoti 105 °C, jie priklauso žemiausiai SC serijai, pasižyminčiai aukštu ESR (Equivalent Series Resistance) lygiu ir santykinai dideliu vandens kiekiu.

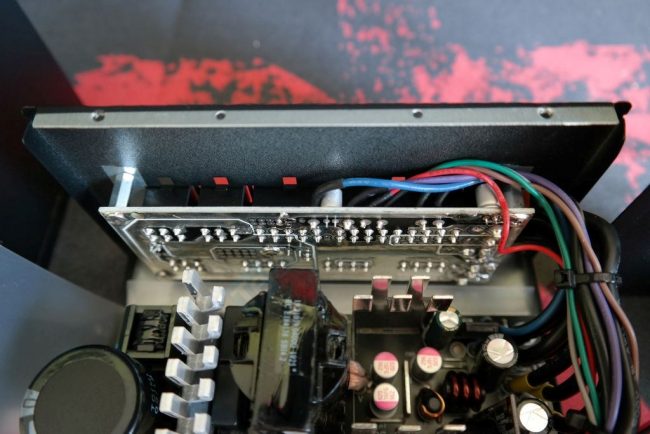

Prijungiamų kabelių panelė, kuri turi kelis papildomus polimerinius kondensatorius, su pagrindine montažine plokšte kontaktuoja laidais, o ne sijų sistema. Tai leidžia sunkiau pasiekti gerų filtravimo rezultatų. Už pagrindinę dalį apsaugų atsakingas SITI PS224 modulis, tačiau OTP ir OPP apsaugos yra įdiegtos aplinkiniu metodu.

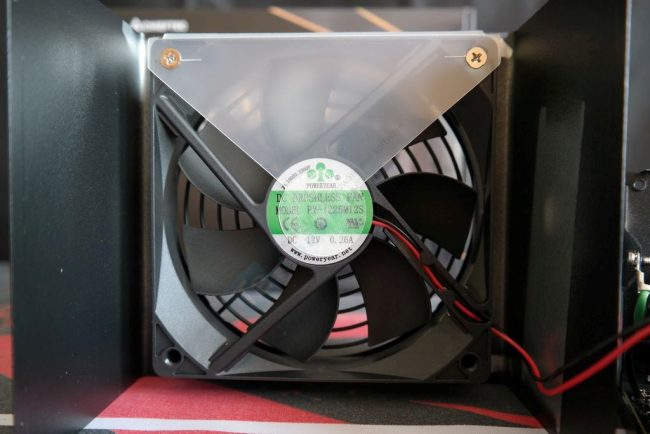

Abu „Polaris“ maitinimo šaltiniai gavo po identišką 120 mm skersmens (12 V, 0,26 A) „Poweryear“ ventiliatorių. Daug pasakyti apie šį ventiliatorių negalime, apart to, kad jis naudoja pačius paprasčiausius slydimo (angl. sleeve) guolius. Šio gamintojo įrenginį tikrinsime pirmą kartą.
