„MSI RTX 2070 Super Gaming X Trio“: Ar 2070S gali įveikti seną gerą GTX 1080 Ti?

Žvilgsnis iš arčiau į antrąją „Gaming X Trio“

„Gaming X Trio“ yra viena iš trijų „Gaming Trio“ modelių. Pagal spartą, kuriuos nulemia skirtingi dažniai, ji visiškas viduriukas: „Gaming Trio“ (1770 MHz Boost/14 000 MHz GDDR6), „Gaming X Trio“ (1800 MHz Boost/ 14 000 MHz GDDR6), „Gaming Z Trio“ (1815 MHz Boost, 15496 MHz GDDR6). MSI taip pat yra išleidusi ir „Gaming X“ seriją, kurios atpažinimo ženklas ne trijų, o dviejų ventiliatorių aušintuvas.

Išvaizda, o kartu ir gabaritai, nesiskiria nuo „MSI RTX 2080 Gaming X Trio“ modelio, kurį buvome apžvelgę netrukus po oficialaus RTX starto. Tai reiškia, jog MSI nekūrė naujos aušinimo sistemos, o tiesiog panaudojo tą, kuri buvo sumontuota ant RTX 2080. Įmanoma, kad yra pakeistas šilumos vamzdelių skaičius, tačiau tai paneigsim arba patvirtinsim apžiūrėję vaizdo plokštę detaliau. 328 mm siekiantis „Gaming X Trio“ ilgis nepalieka vilčių patalpinti šią vaizdo plokštę į absoliučią daugumą mITX korpusų.

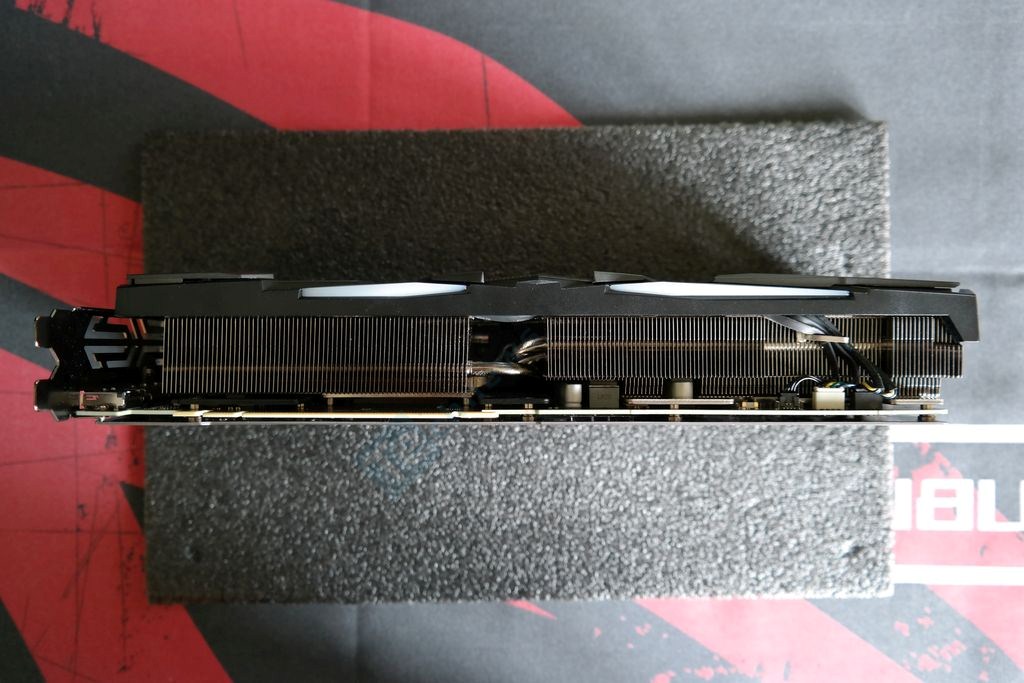

Aušinimo sistema užima tris PCI išplėtimo lizdus. „Gaming X Trio“ plotis – 55,6 mm. Tai dar vienas „nepalankus“ gabaritas norintiems į nedidelį mITX korpusą patalpinti šią vaizdo plokštę.

Aukštis – 140 mm.  „MSI RTX 2080 Gaming X Trio“ svėrė kiek daugiau nei 1550 gramų ir antroji „Gaming X Trio“ sveria panašiai tiek. Nieko stebėtino, kodėl į komplektaciją MSI pridėjo prilaikomąjį kronšteiną.

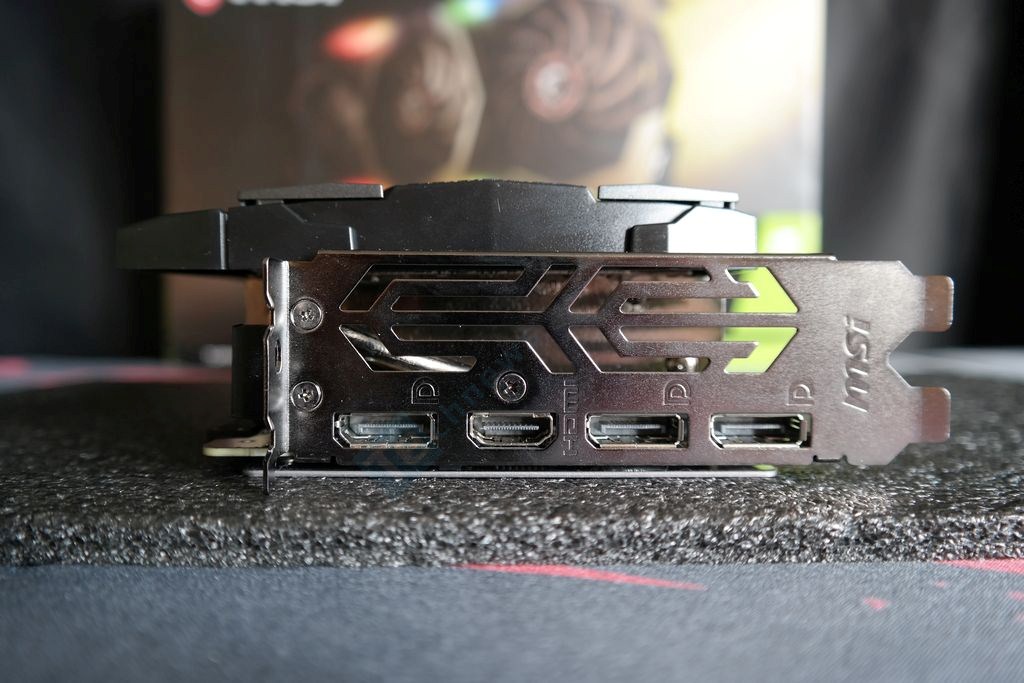

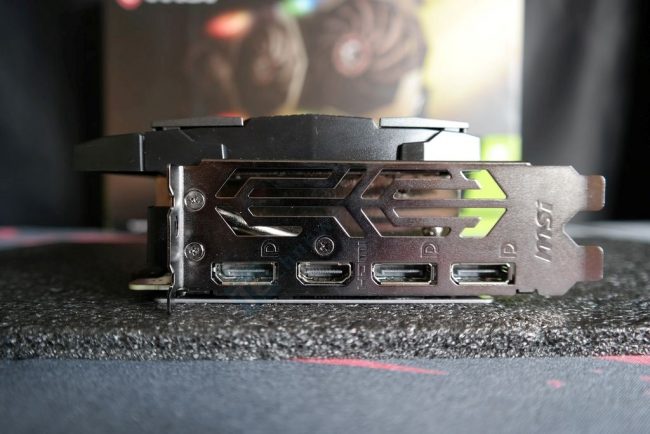

Vaizdą galima išvesti pasinaudojant viena iš trijų DisplayPort 1.4a arba HDMI 2.0b lizdu. „nVidia“ „RTX 2070 Super“ vaizdo plokštėms nedavė VirtualLink jungties, kurią turėjo RTX 2080 modeliai, įskaitant ir „MSI RTX 2080 Gaming X Trio“. Tai specialiai VR įrenginiams skirta USB-C tipo jungtis, apjungianti DisplayPort bei USB-PD (Power Delivery) dalis.

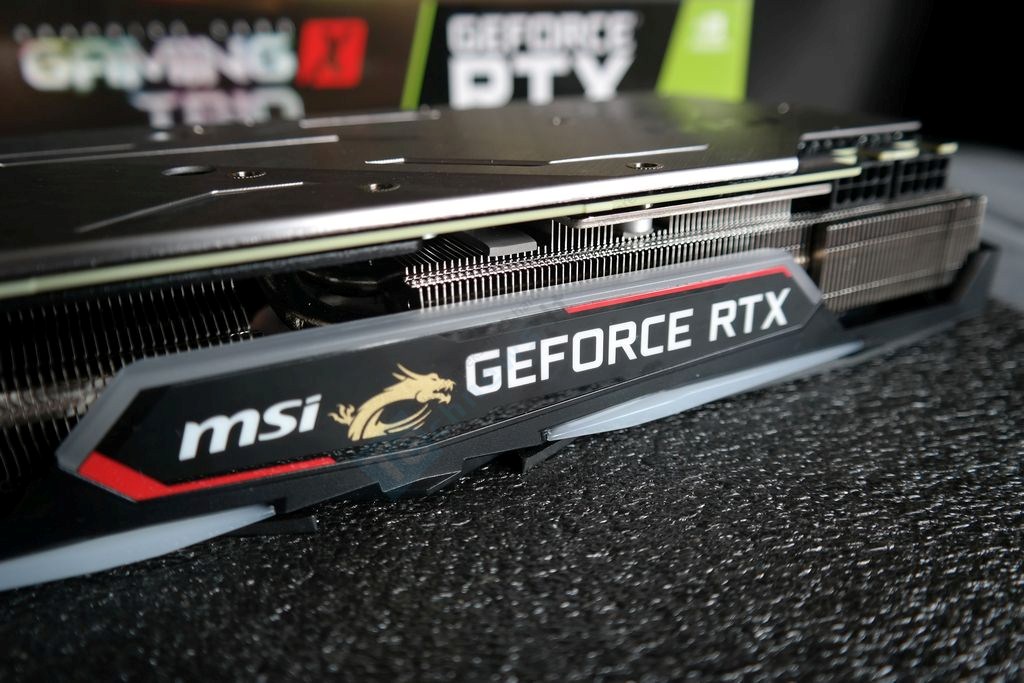

Ant šoninės „Gaming X Trio“ dalies MSI ir „nVidia“ kompanijoms priklausantys pavadinimai bei ženklai, o aplink juos RGB diodų juostelė. 2080 turėjo dvi pašvietimo zonas, todėl dėl identiško aušintuvo galime daryti prielaidą, kad ir čia pokyčių nėra.

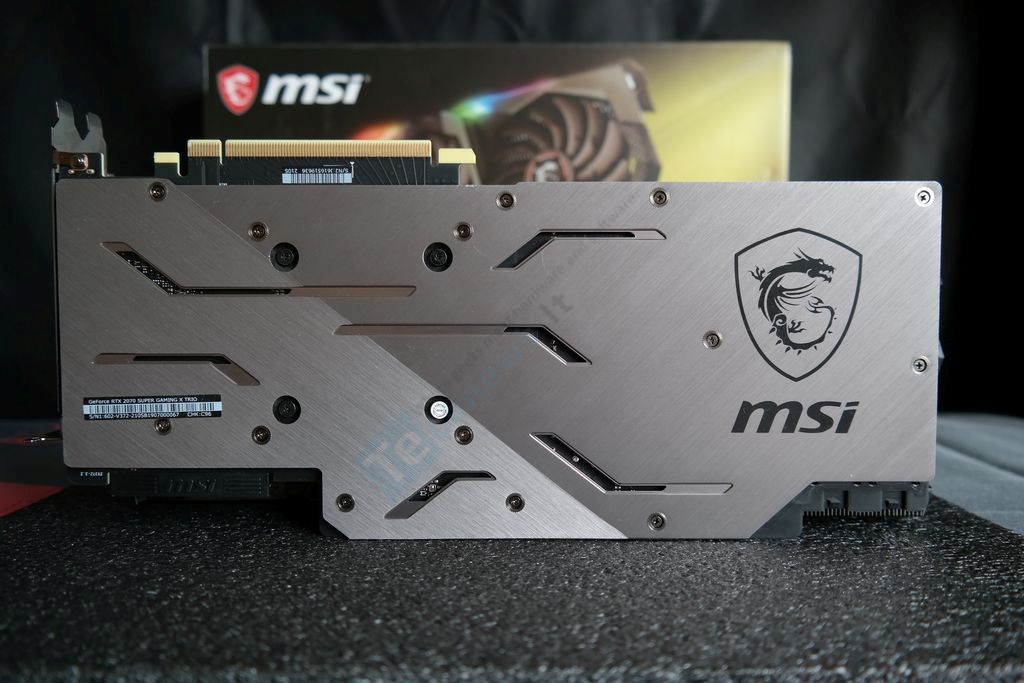

Nugarinę montažinės plokštės dalį dengia metalinis dangtelis. Branduolio projekcijoje po juo patalpinta termo pagalvėlė, kuri perneša dalį GPU šilumos į nugarinę plokštelę. Pagal priimtą standartą MSI negalėjo NVLink jungties vietoje praplatinti montažinės plokštės, todėl praplatėjusi yra tik tik 2/3 vaizdo plokštės.

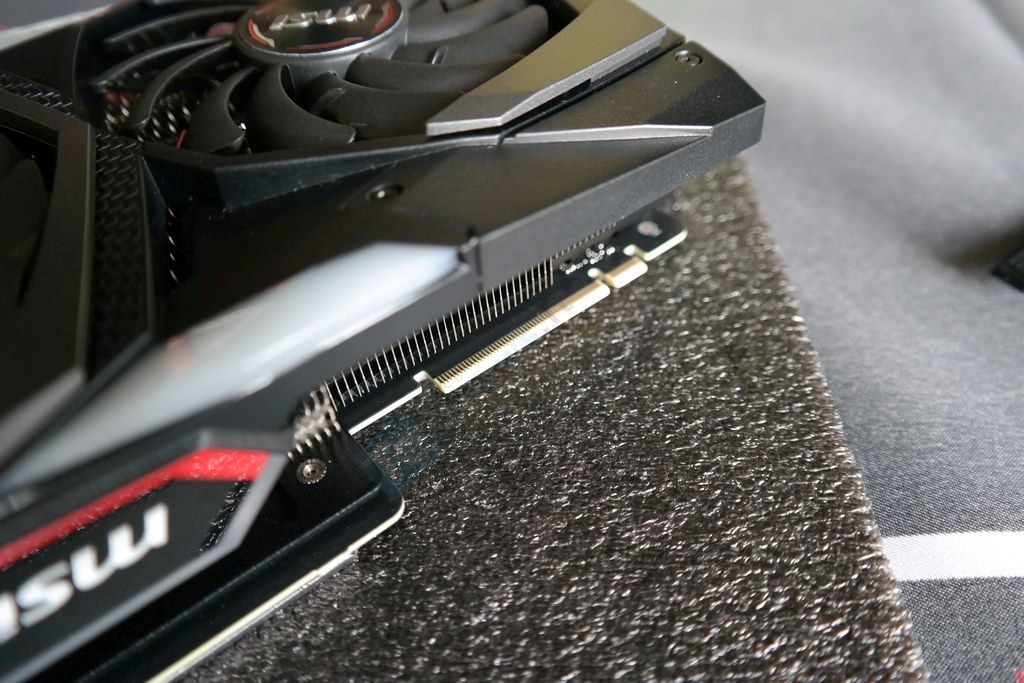

„Kalbėjimasis“ tarp RTX vaizdo plokščių vyksta nebe per (HB) SLI, o NVLink sąsają, tuo pačiu apeinant PCIe magistralę. Consumer tipo „Turing“ vaizdo plokštės turi atjungtą vieną tiltelį, todėl abipusiai pralaidumas sumažėjęs nuo 100 GB/s iki 50 GB/s. Palyginus su SLI (1 GB/s) ir HB SLI (2 GB/s), tai milžiniškas duomenų srauto padidėjimas. NVLink leidžia maksimaliai sujungti dvi vaizdo plokštes, suteikiant galimybę tarp vaizdo plokščių dalintis vRAM atmintimi ir duomenimis (dėka PCIe apėjimo), taip leidžiant pasiekti didesnę spartą Deep Learning operacijose.

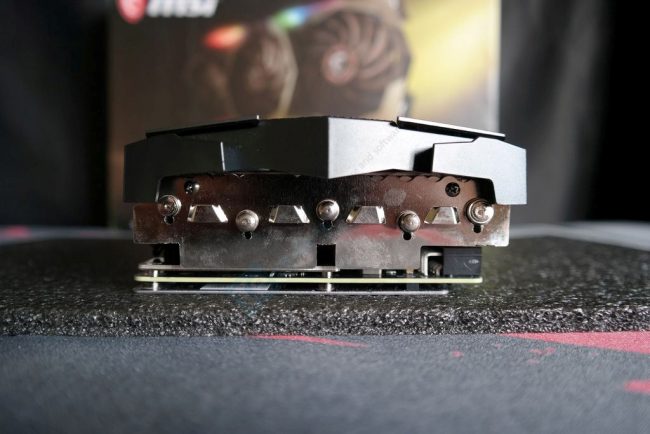

Galime patvirtinti, kad po plastmasiniu gaubtu yra „MSI RTX 2080 Gaming X Trio“ turėtas identiškas dviejų dalių aliumininis radiatorius, kurį veria septyni variniai termo vamzdeliai. Penki pasibaigia vaizdo plokštės galinėje dalyje, du – kitoje radiatoriaus dalyje. MSI senokai nepropaguoja direct touch technologijos, todėl ir čia visi termo vamzdeliai jungiami į didelį termo pagrindą ir jau tada jis montuojamas ant grafinio branduolio. Aštuonis „Micron“ GDDR6 atminties lustus (bendras vRAM buferis 8 GB) aušina papildoma metalinė plokštelė, kuri sąlyčio būdu perduoda šilumą į pagrindinį radiatorių. Nominalus „Micron“ modulių dažnis 14 000 MHz. Ant modifikuotos „Gaming X Trio“ montažinės plokštės integruota 8+2 fazių VRM grandinė. Galios blokai papildomai aušinami pagrindinio radiatoriaus. Aštuonios fazių tenka TU104 branduoliui, o dvi GDDR6 atminčiai. Standartinės „RTX 2070 Super“ VRM’as taip pat sudarytas iš 8+2 fazių konfigūracijos, tačiau naudojami kiti galios blokai ir PWM valdiklis. MSI nesivargino kažką keisti ir paliko net 10 PWM kanalų palaikantį „Monolithic Power Systems MP2888“ valdiklį, kurį matėme „RTX 2080 Gaming X Trio“ vaizdo spartintuve, pasižymėjusiame 10+2 VRM grandine. „Gaming X Trio“ naudoja FDMF3160 (55 A) galios blokus iš „ON Semiconductor“. Tai vieni efektyviausių ir pažangiausių DrMOS galios blokų, kuriuos įmanoma rasti modifikuotuose „RTX 2070 Super“ modeliuose.  Lyginant su etalonine „RTX 2070 Super“ filtruojantys tantalo POSCAP kondensatoriai buvo pakeisti į polimerinius.

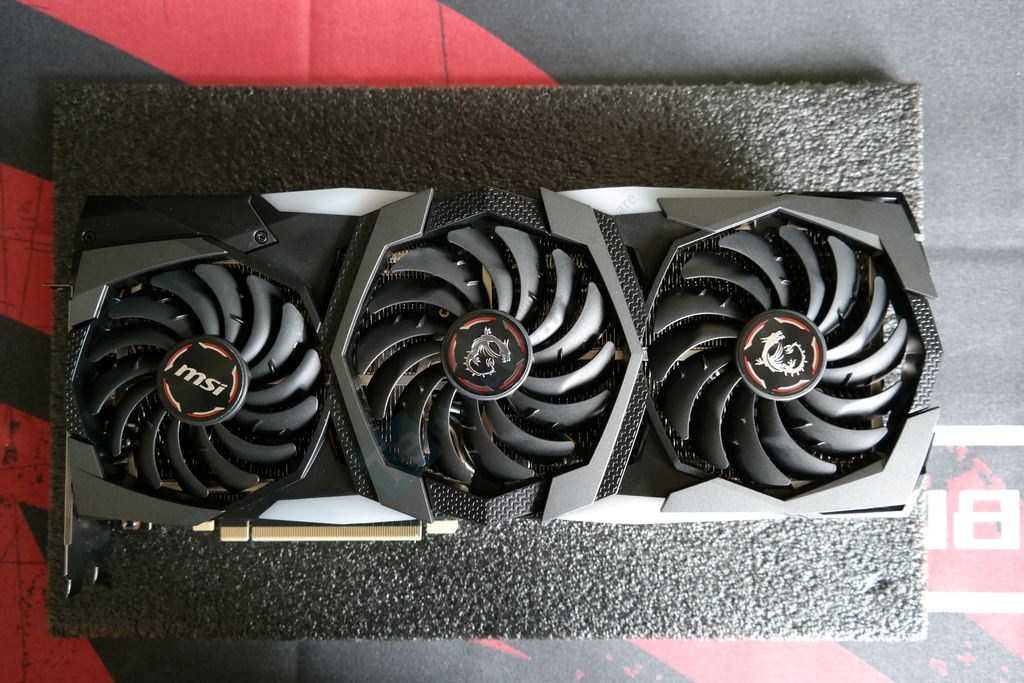

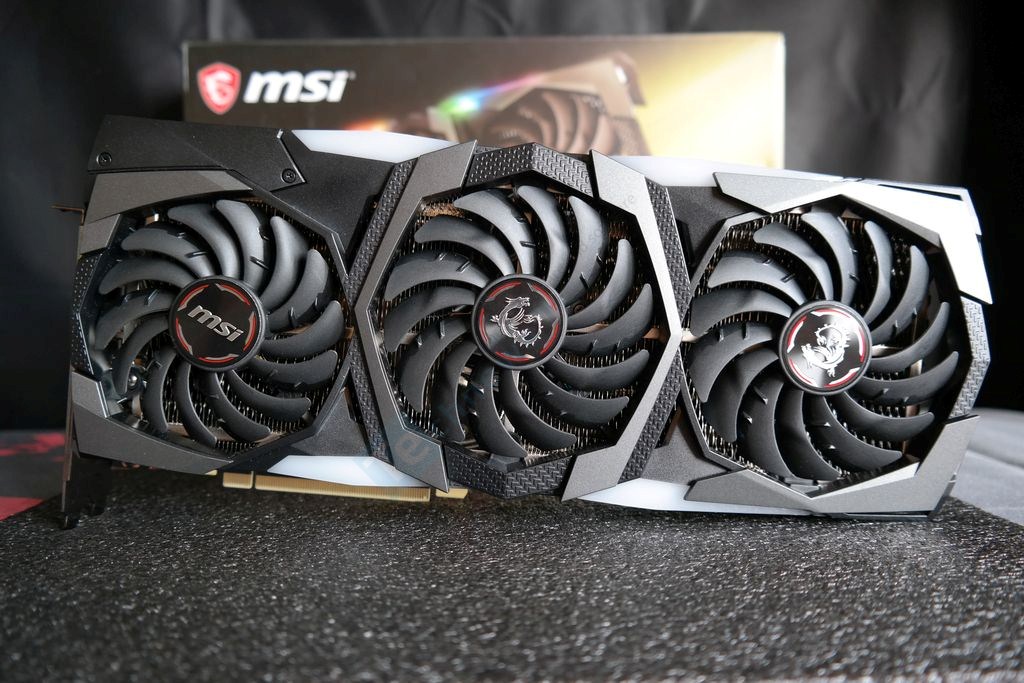

Už aktyvų aušinimą atsakingi trys TORX 3.0 ventiliatoriai, kurių kas antras sparnelis turi po du dantukus. Ties NVLink sąsaja stovinčio ventiliatoriaus skersmuo yra mažesnis (90 mm), kai kiti du yra didesni (po 100 mm). Mažesnysis nekaba ore ir yra paslinktas virš radiatoriaus, todėl ventiliatoriai nėra išdėstyti lygiagrečiai vienas kitam. Skirtingo diametro ventiliatoriai sukasi nepriklausomai vieni nuo kitų, jiems priskirtos skirtingos RPM kreivės. Panaudoti dvigubi rutuliniai guoliai. Pasak MSI, ventiliatoriai startuoja tik kai pasiekiami 60 °C, o išsijungia temperatūrai nukritus iki tos pačios identiškos ribos.

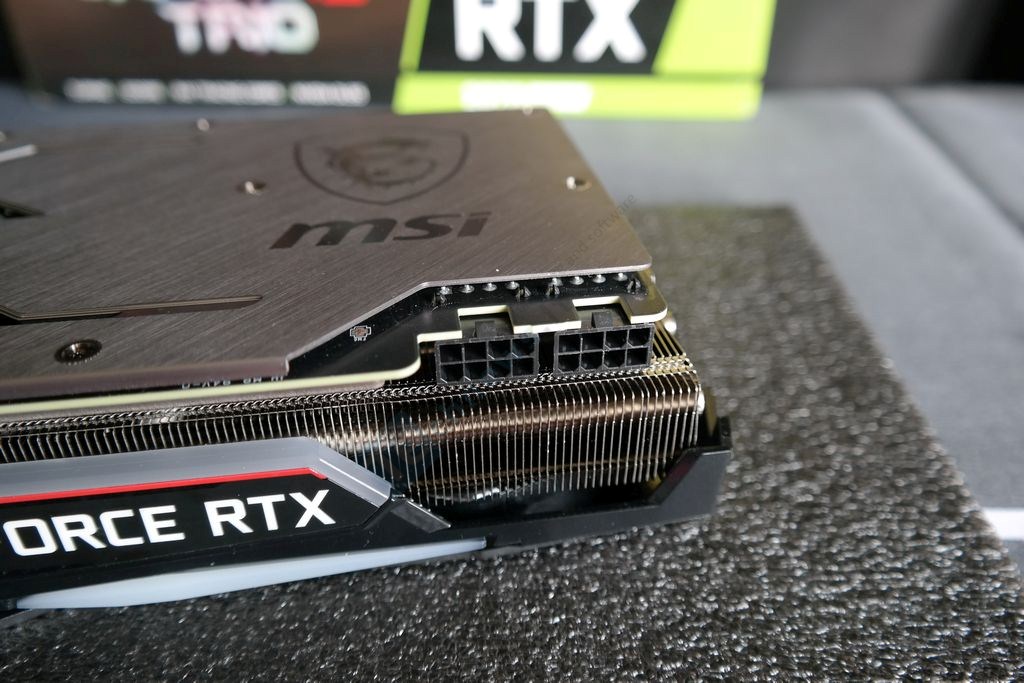

„Gaming X Trio“ vietoje 6-pin + 8-pin maitinimo lizdų gavo 2x 8-pin konfigūraciją, kuri gali patenkinti 375 W poreikį. Šios vaizdo plokštės TDP siekia 215 W. Tokį patį TDP turi ir standartinė „RTX 2070 Super“. MSI vis dar virš lizdų neintegravo LED indikatorių, informuojančių apie sėkmingą PCIe kabelių pajungimą.
