„MSI X299 Gaming Pro Carbon AC“: geriau su nei be, ir atvirkščiai

Žvilgsnis iš arčiau, garso posistemės testavimas

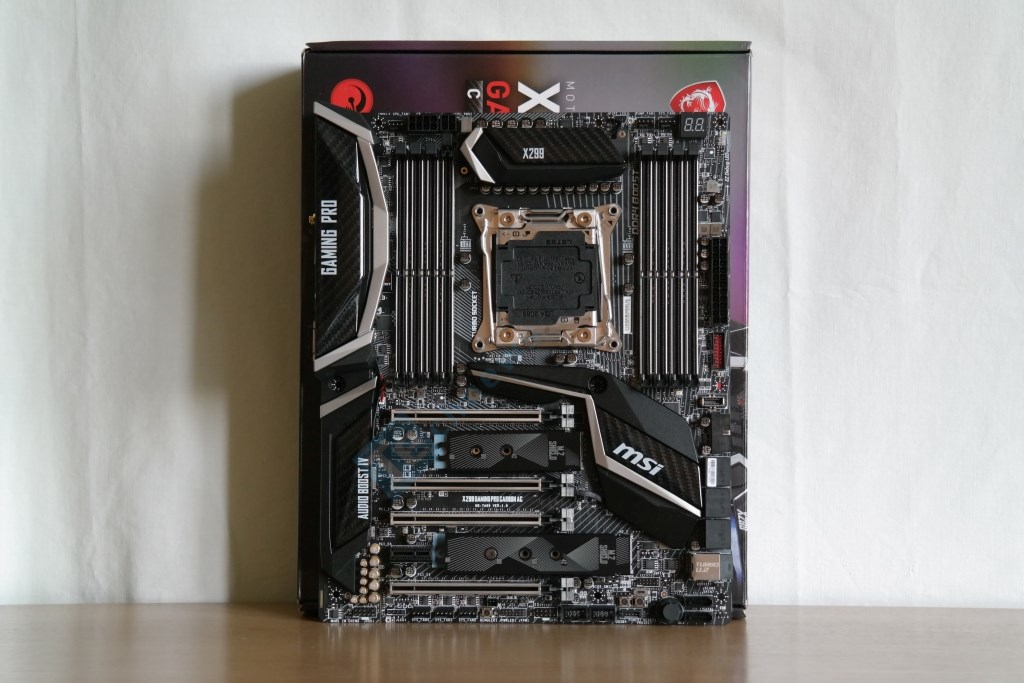

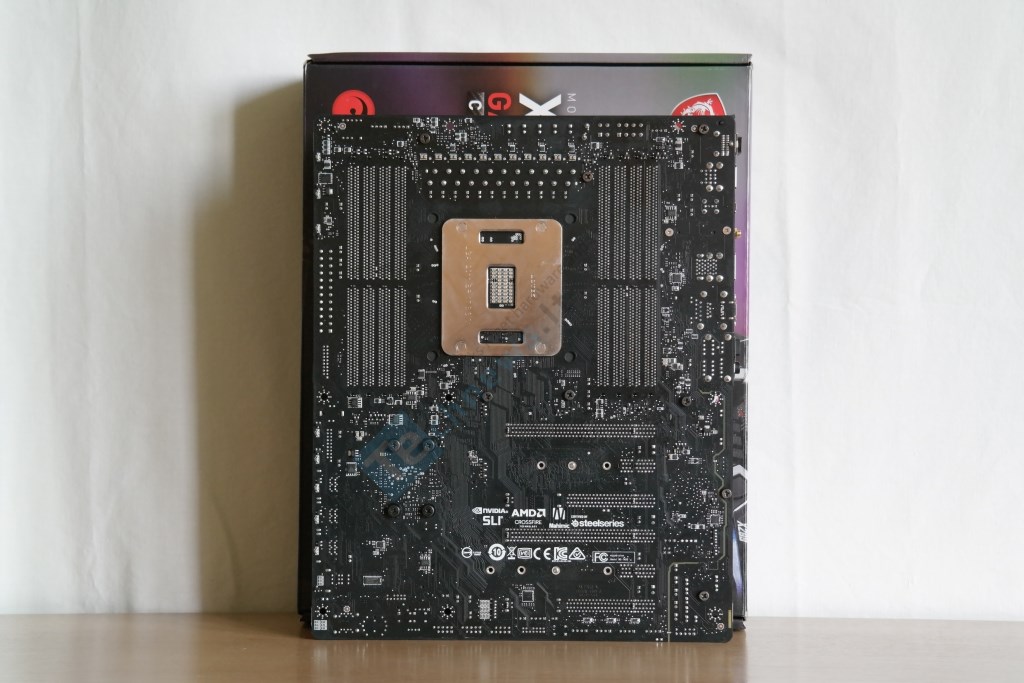

Dėl su radiatoriumi susieto dangtelio, ant kurio ištįsusi Z formos raidė, „Pro Carbon AC“ galėtų gauti antrą pavadinimą – „Lightning Z“. Kontekstui kuo puikiausiai tinka ir angliškas žodis „lightning“. „Pro Carbon AC“ turi 4 zonų LED apšvietimą. Deja, bet MSI tokios serijos neatidarė. Bent kol kas po „Lightning Z“ pavadinimu rikiuojamos išskirtinai vaizdo plokštės. Gamyklinu keičiamų dangtelių pasirinkimu neatsitiktinai tapo imituojantys anglies pluoštą. Kitų spalvų galimus variantus matėme apžiūrint gamintojo pasiūlytą komplektaciją. Belieka pridurti, jog dangteliai keičiami nuo VRM ir mikroschemų rinkinį aušinančių dviejų radiatorių bei gaubto, kuris dengia I/O jungtis ir garso posistemės zoną. Pasirinkimo laisvė niekada nebuvo blogas dalykas ir kai kas gali atrasti, kad galbūt visai ne standartiniai dangteliai geriausiai tinka prie pusiau juodos spalvos montažinės plokštės. Sidabriniai akcentai (gijų forma), manome, atsirado dėl identiškos spalvos PCI-Express 3.0 x16 ir DIMM lizdų. Paliekamas bendras įspūdis šiuolaikiškas ir toli gražu ne pigus. Jog tai visai ne „entry“ klasės produktas parodo pirmą kartą (ant X299 pagrindinės plokštės) matomas U.2 lizdas, „Debug“ ekranėlis ir tos pačios M.2 lizdus dengiančios karštį išsklaidančios plokštelės.

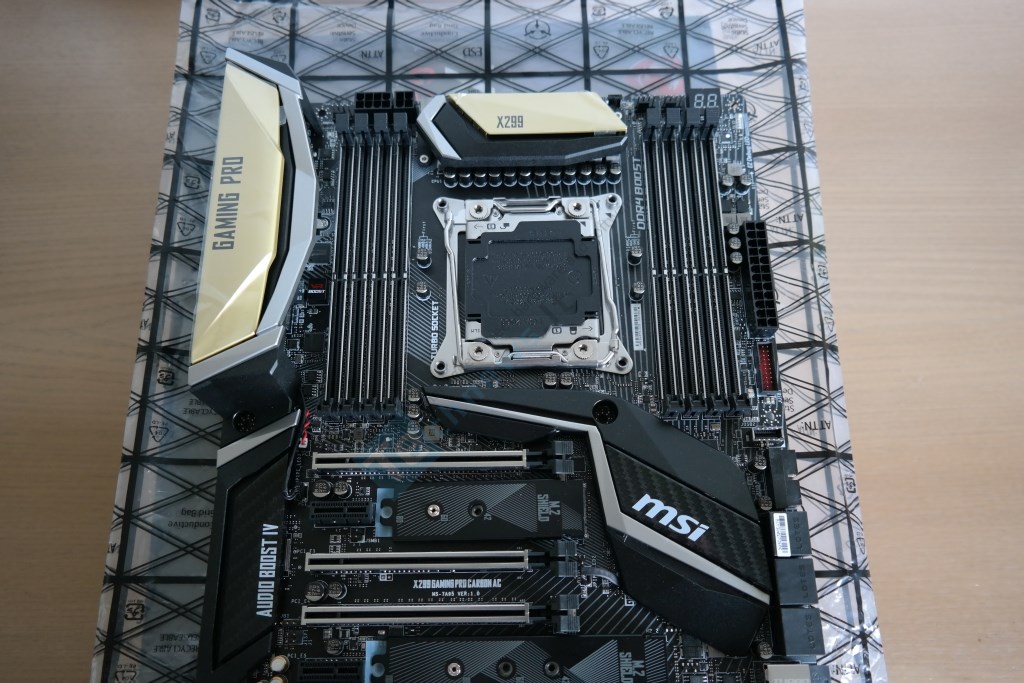

Anglies pluoštas – lauk, auksas – į vidų

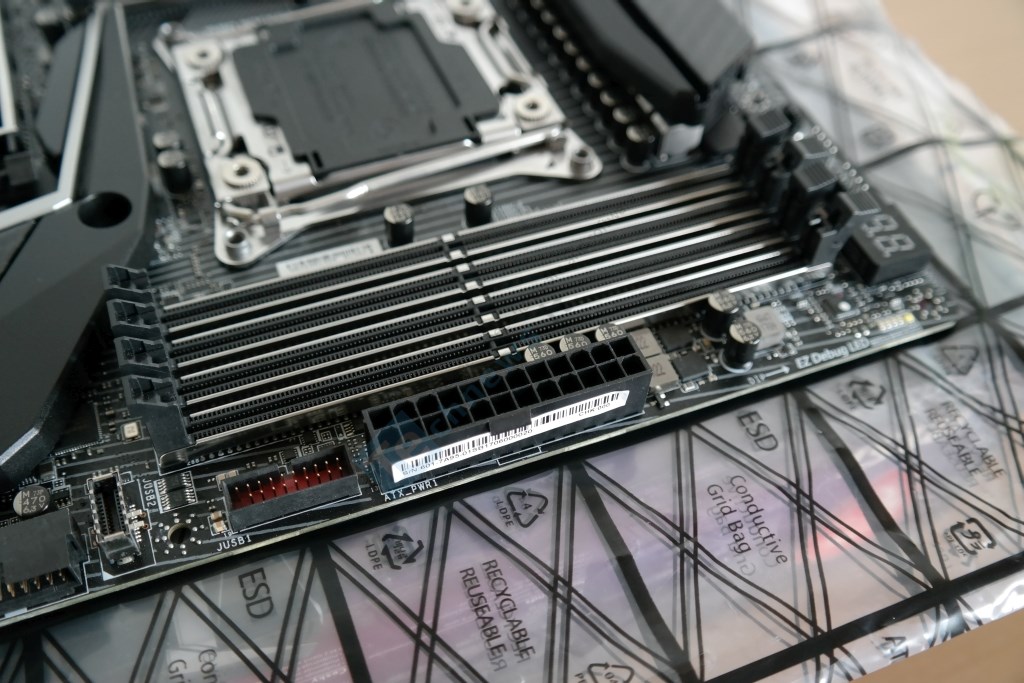

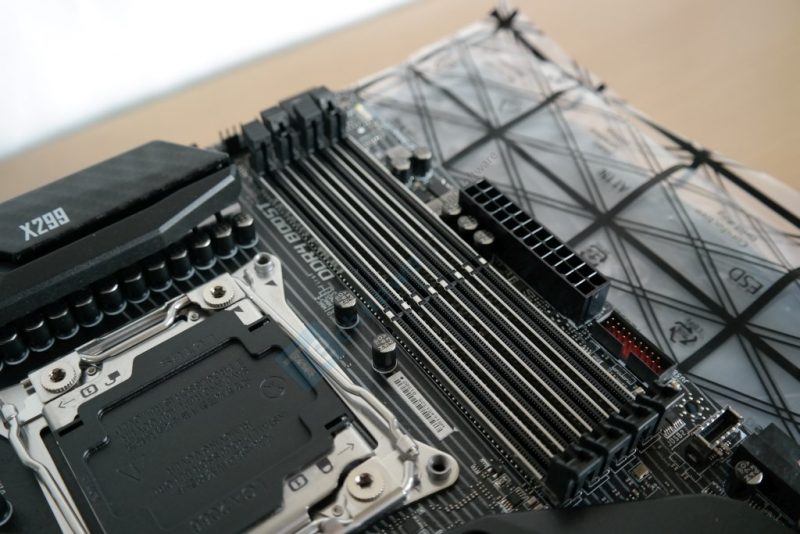

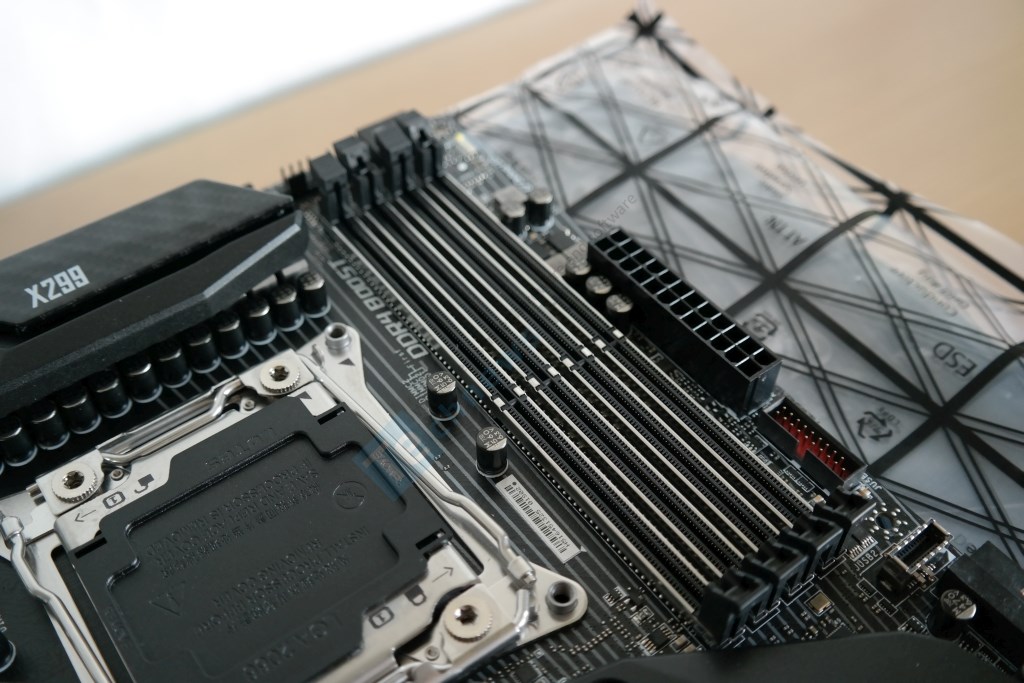

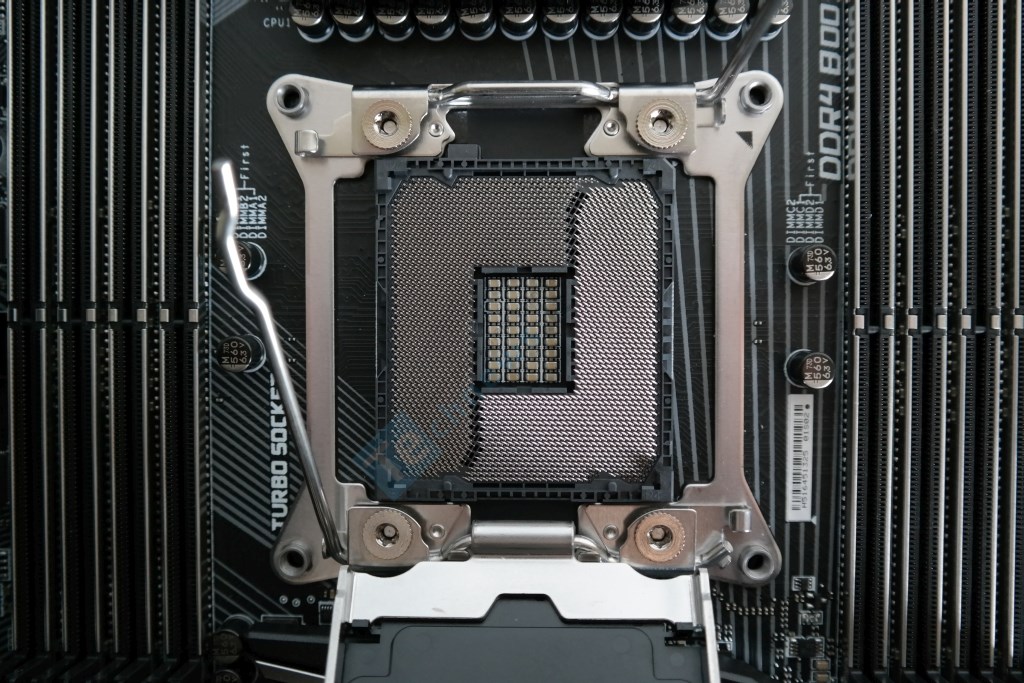

Turintiems keturių branduolių „Kaby Lake-X“ procesorius MSI neduoda jokių atskirų nurodymų, į kuriuos DIMM lizdus statyti atminties modulius, todėl be vartotojo gido naujokui išsiversti nepavyks. MSI savo svetainėje labai aiškiai detalizuoja maksimalius dažnių skirtumus išnaudojant keturis ir du kanalus. „Skylake-X“ procesorių savininkai gali tikėtis 4133 MHz, kai mažiau apkraunamas „Kaby Lake-X“ IMC turėtų traukti iki pat 4500 MHz. Žinoma, naudojantys “Skylake-X“ gali integruoti ir dvigubai daugiau atminties (128 GB vietoje 64 GB). Vienpusę užraktų sistemą naudojantys ir plieninėmis konstrukcijomis („Steel“ Armor) sustiprinti DIMM lizdai papildomai turi integruotą OCP apsaugą.

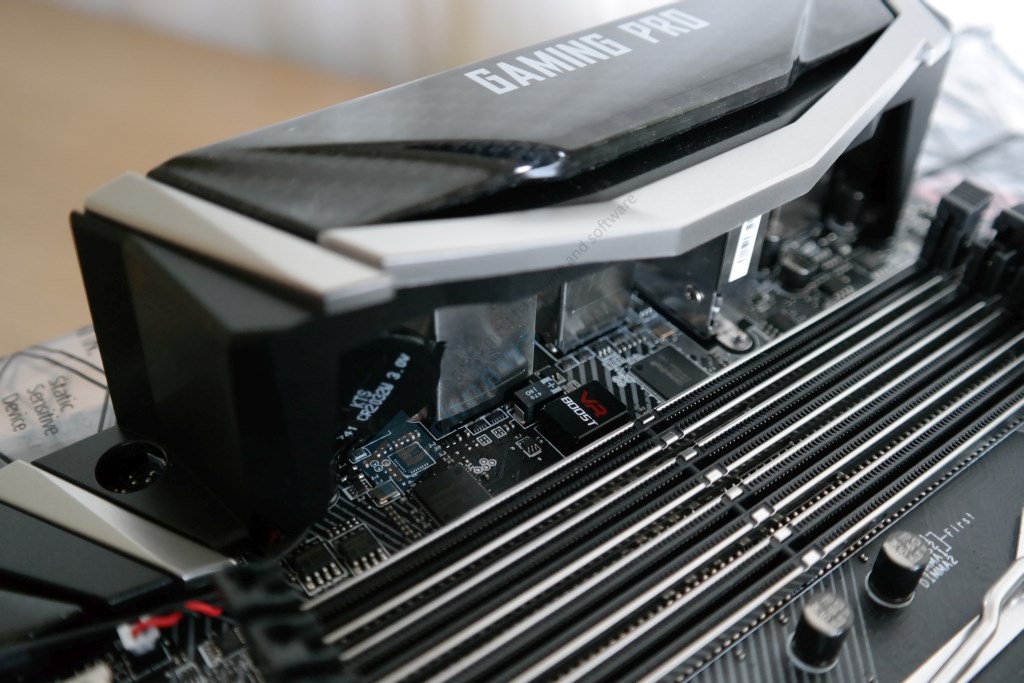

Tarp kraštinio DIMM lizdo ir I/O jungčių matomas „VR Boost“ akseleracinis lustas, kuris susietas su pora USB lizdų, specialiai pritaikytų VR įrenginiams. Pasak MSI, tai padeda užtikrinti švaresnį ir stipresnį signalą. Visai greta iškelta pagrindinės plokštės baterija. Sprendimas nematytas, tačiau neatrodo prastas.

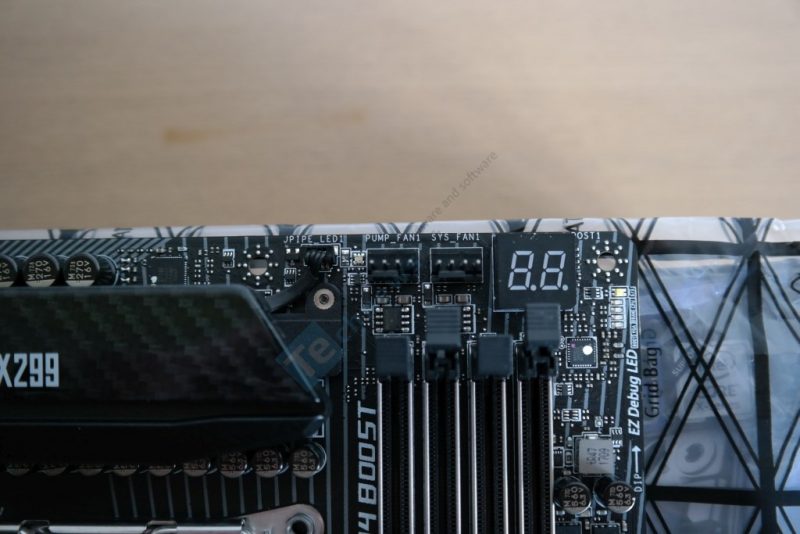

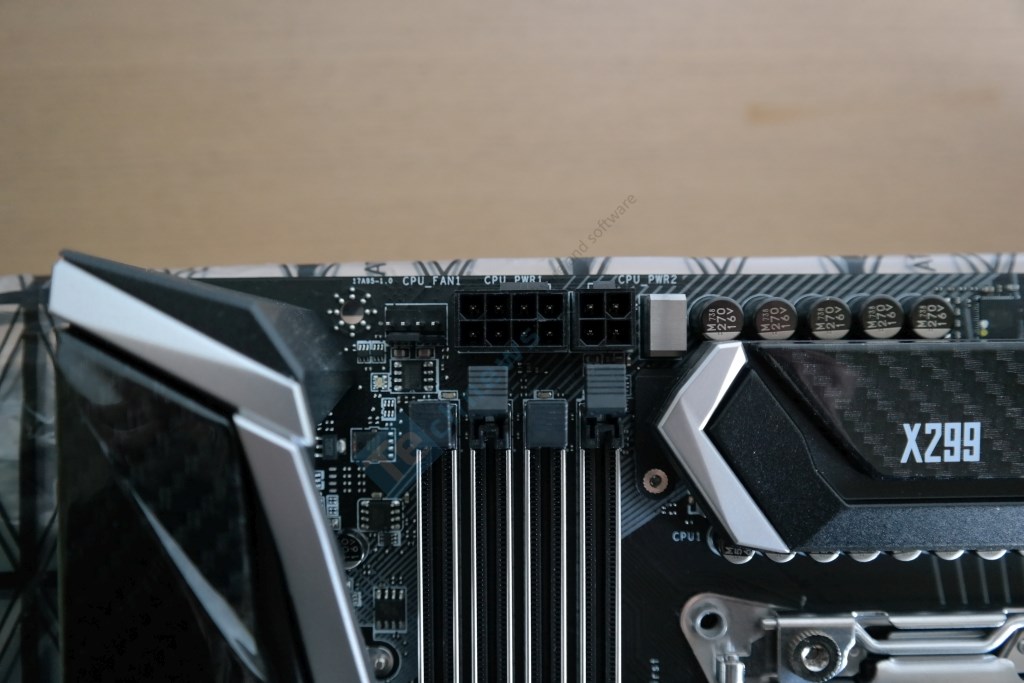

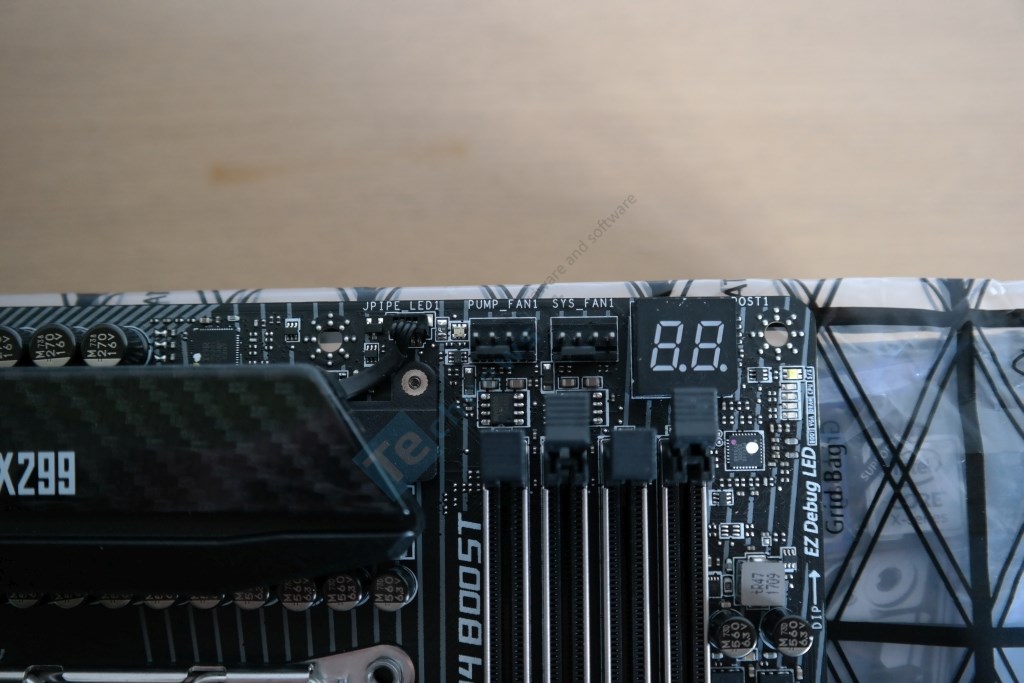

ATX formato montažinės plokštės kampe stovi 4-pin CPU_FAN1 lizdas ir 8-pin + 4-pin EPS12V lizdai, teorinei įeigos galiai siekiant 432 W. Virš VRM grandinės MSI sprendimu tėra keletas filtruojančių kondensatorių, o kitame kampe atsidūrė po 1A stiprį turintys PUMP_FAN ir SYS_FAN1 lizdai. Kai diagnostiniai LED padės identifikuoti pradinio lygio „post-state“ problemas, „Debug“ ekranėlis parodys tikslią problemą.



Vidinės USB įrenginių prijungimo galimybės neapribotos vien skirtingos pozicijos USB 3.1 Gen 1 (5 Gb/s) jungtimis – MSI siūlo ir antros kartos USB 3.1 lizdą, kurio pralaidumas siekia 10 Gb/s. Tradiciškai jis valdomas „ASMedia ASM3142“ valdiklio. Reikia pridurti, kad vertikalus USB 3.1 Gen 1 lizdas palaiko greito įkrovimo funkciją, kurios panaudojimui būtina įdiegti „Fast Charger“ įrankį.

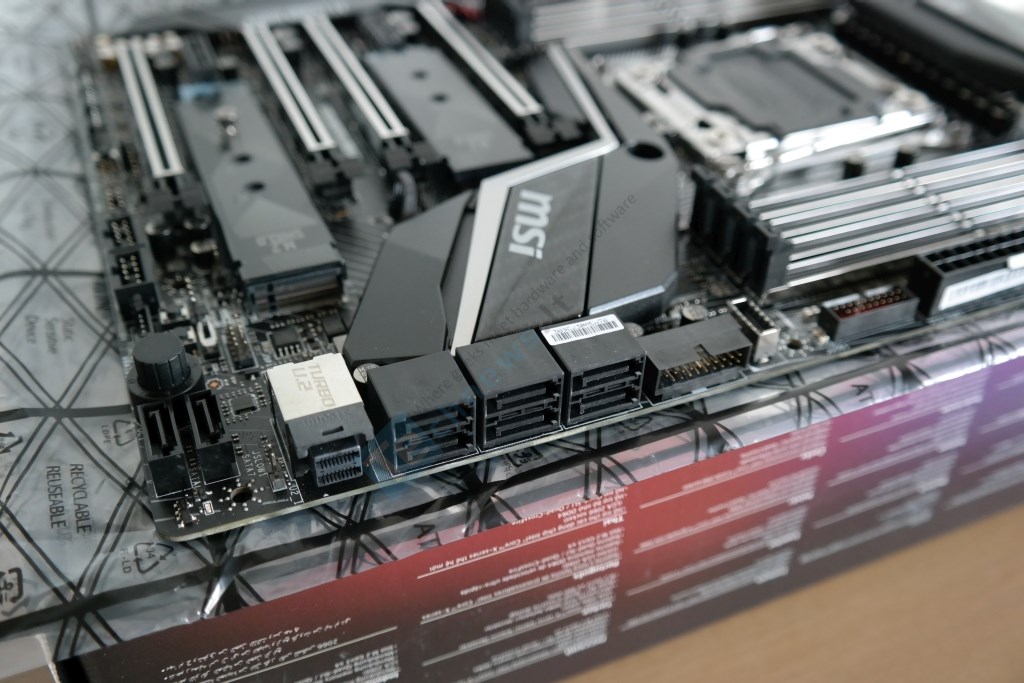

Seniai matėme vertikalius SATA lizdus, tačiau nemažai laiko praėjo ir nuo paskutinės pažinties su pagrindine plokšte, kuri turėtų U.2 (32 Gb/s) sąsają. Standartiškai visi aštuoni SATA III lizdai priklauso X299 mikroschemų rinkiniu ir palaiko RAID 0/1/5/10 masyvus. U.2 lizdas, kurio konstrukcija taip pat sustiprinta, pralaidumu dalinasi su aplink jį esančiais SATA portais. Naudojant U.2 bus prarasti greta esantys du pakreipti ir abu vertikalūs SATA lizdai.

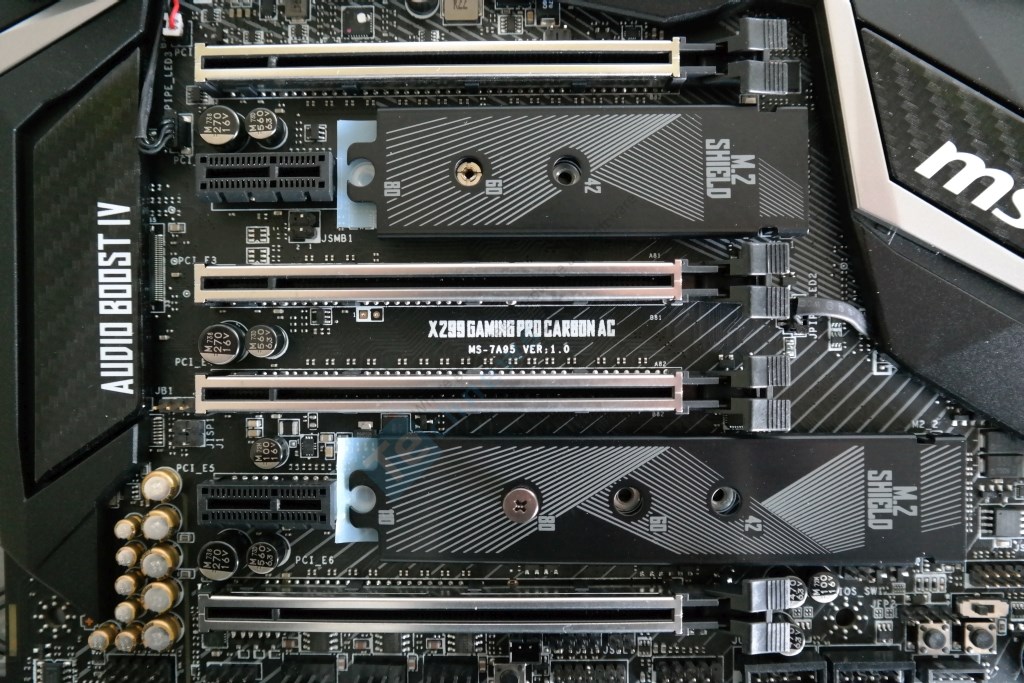

Visi keturi mechaniniai PCI-Express 3.0 x16 lizdai sutvirtinti, todėl atsparesni laužimo jėgoms, kurias patiria juose atsidūrus sunkiasvoriams vaizdo spartintuvams. Pora PCIe 3.0 x1 lizdų su niekuo nesidalina pralaidumu ir visada yra veiksnūs. Mechaninių x16 lizdų elektrinė konfigūracija kaip įprasta priklauso nuo to, koks procesorius stovi LGA 2066 lizde. Naudojant 44 linijų procesorių konfigūracija esti x16/x4/x16/x8, 28 linijų – x16/x4/x8/x0 arba x8/x4/x8/x8, 16 linijų – x8/x0/x8/x0 arba x8/x4/x4/x0. Tai reiškia, kad turint „Kaby Lake-X“ procesorius galima naudoti SLI, tačiau naudojantys vieną vaizdo plokštę lieka morališkai nuskriausti, nes pagrindinis lizdas lieka su x8 pralaidumu. Remiantis elektrine lizdų konfigūracija, belieka pripažinti, kad „Pro Carbon AC“ oficialiai palaiko 3-way SLI ir 3-way „CrossFire“, nors pasinaudojus vieno aukšto „Radeon“ vaizdo plokšte „CrossFire“ palaikymą būtų galima išplėsti iki 4-way.

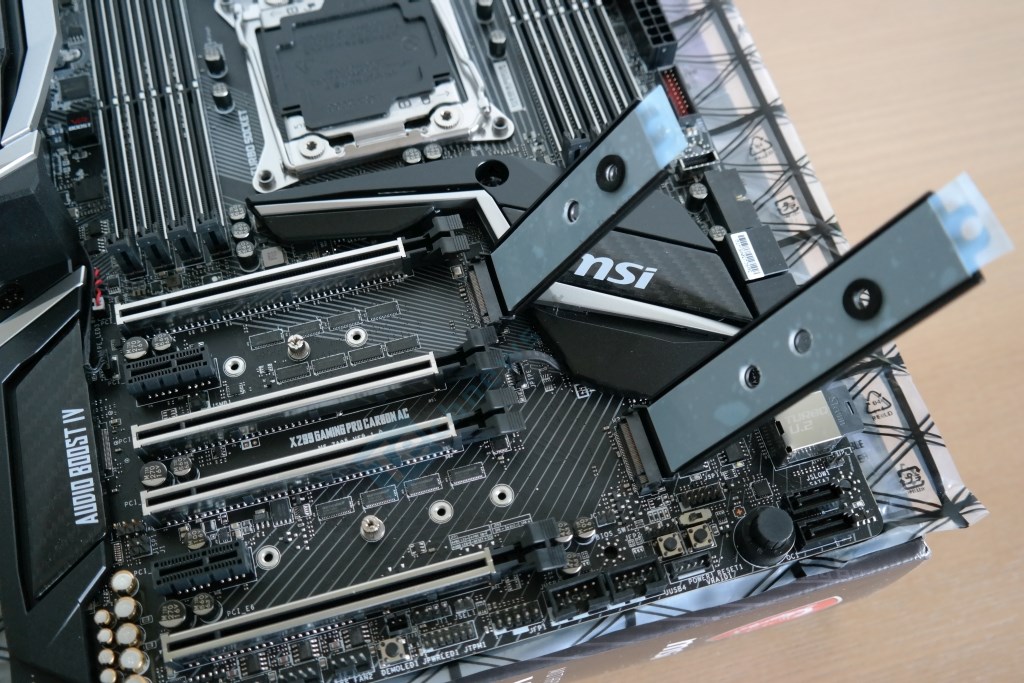

„Pro Carbon AC“ turi du Ultra M.2 lizdus: vienas po pagrindiniu PCI-Express 3.0 x16 lizdu, kitas – po mikroschemų rinkinį aušinančiu radiatoriumi. Abu jie palaiko „Intel Optane“ SSD kaupiklius. Į aukščiau esantį M.2 lizdą galima statyti 80 mm ilgio kaupiklius, o į žemesnįjį 110 mm. Šie lizdai dalinasi pralaidumu su SATA portais tik tuomet, kai juose atsiduria SATA magistralę naudojantys SSD. Aukščiau esantis lizdas atjungia SATA1 pažymėtą portą, žemesnis – SATA2. Nuostolių visiškai išvengiama tada, kai pasirinkimu tampa PCIe varomas SSD. Kiekvienam lizdui skirtas karštį surenkantis dangtelis turi po termo juostelę ir yra pilnai paruoštas atlikti pareigą.

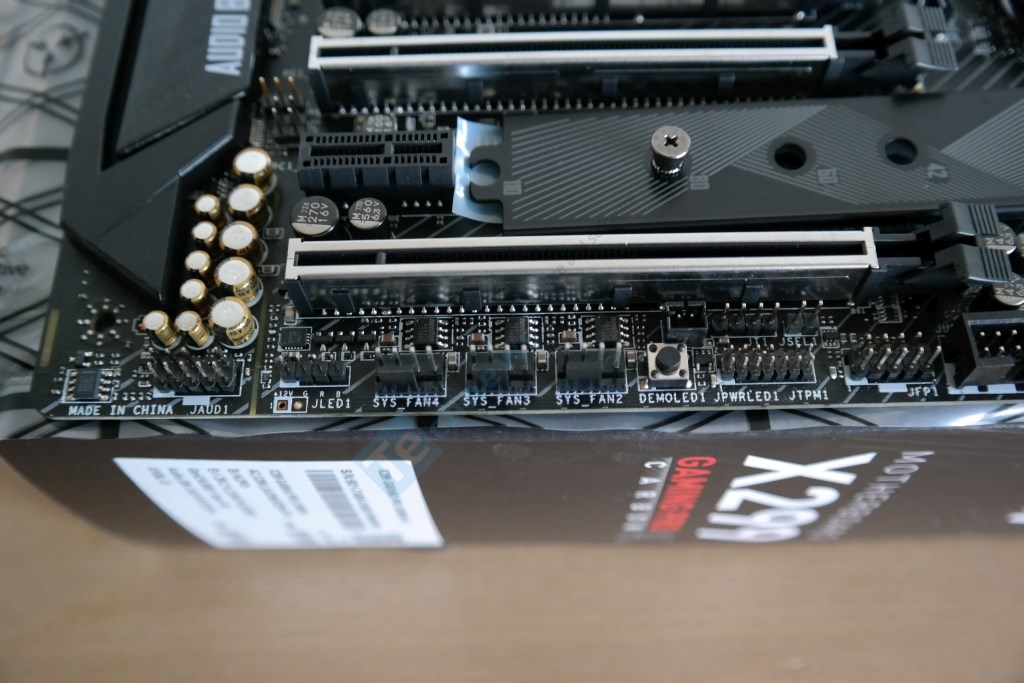

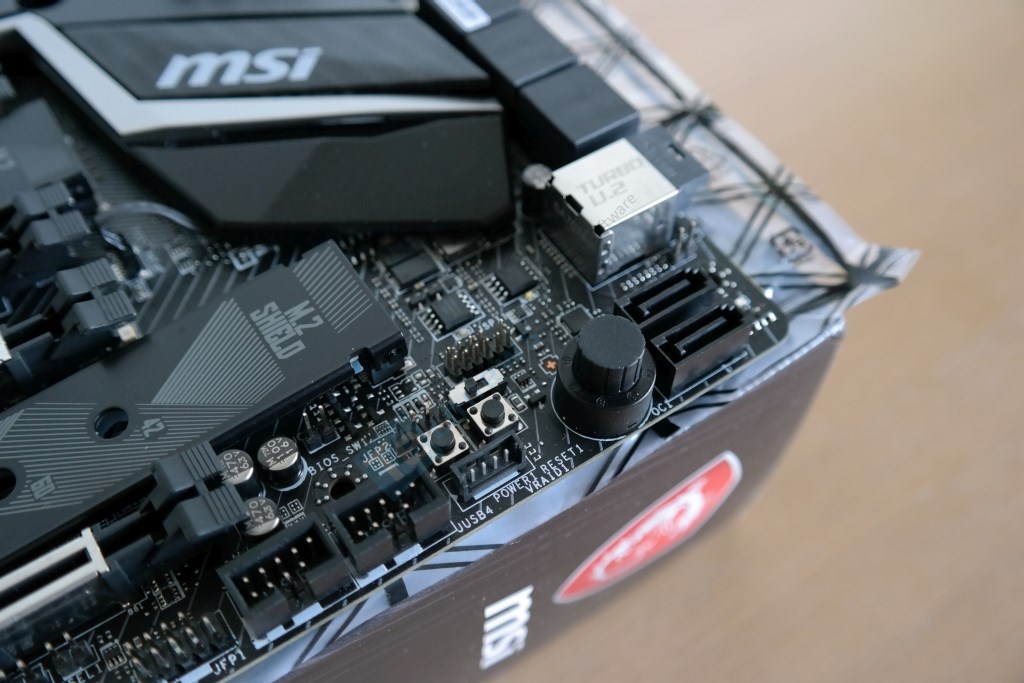

„MSI X299 Gaming Pro Carbon AC“ turi du fizinius (A ir B) BIOS, kuriuos pasirinkti galima mažyčio slankiklio pagalba. Po juo išdėstyti įjungimo ir perkrovimo „on-board“ mygtukai bei VROC lizdas. Didžiausia įdomybe tampa „Game Boost“ bumbuliukas, kuris gali būti pastatytas į septynias skirtingas (aštuntoji funkcijos išjungimas) pozicijas pagrindinei plokštei automatiškai taikant skirtingus įtampos/dažnio parametrus procesoriui. Kalbant paprasčiau, procesorius paspartinamas. Kitame PCB krašte matome visą eilę SYS_FAN (1,2,3) 4-pin lizdų, palaikančių DC/PWM režimus. Čia taip pat randame 5050 RGB galvutę (3A/12V) ir DEMOLED pavadintą mygtuką, kurį paspaudus bus pademonstruotos „Mystic Light“ pašvietimo galimybės.

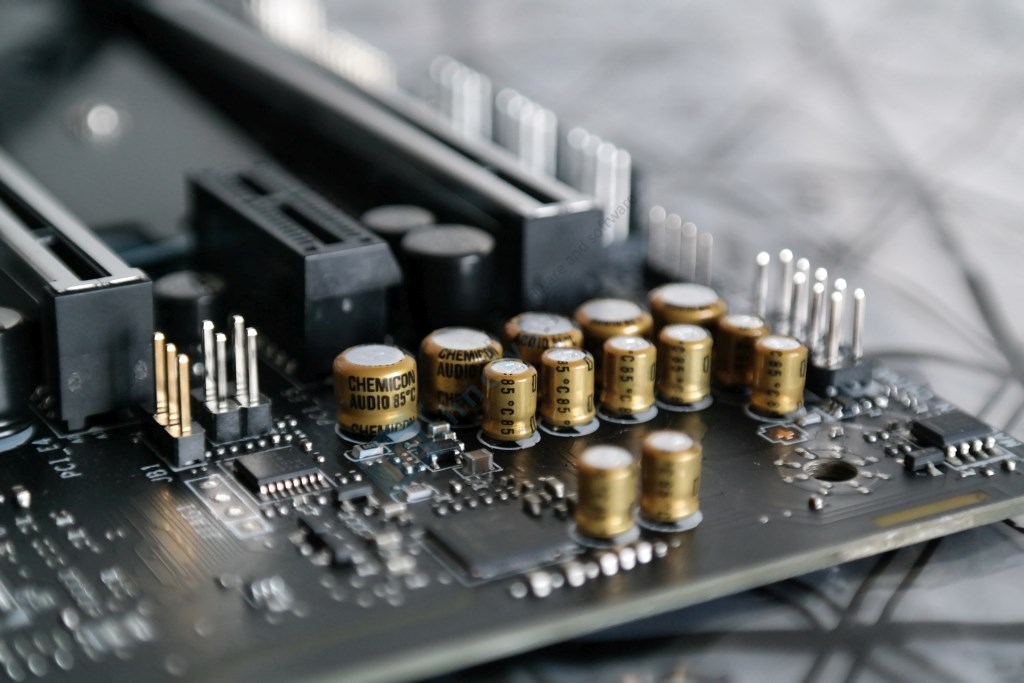

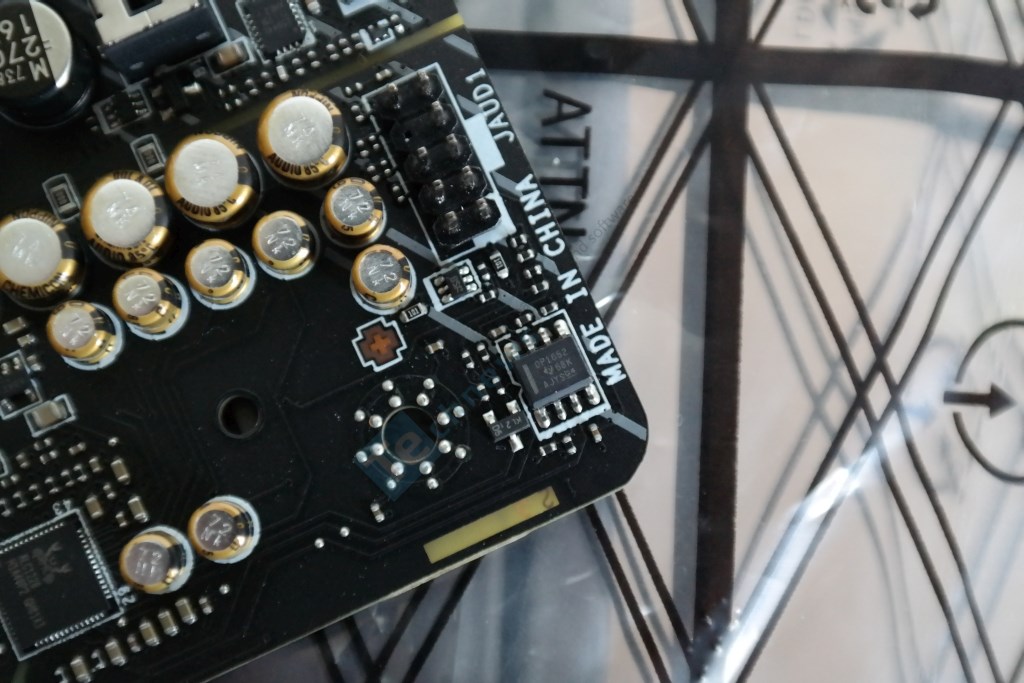

Nuo likusio PCB izoliuota ir atskirus sluoksnius dešiniajam/kairiajam kanalams turinti „Audio Boost IV“ garso posistemė, varoma „Realtek ALC1220“ kodeko. MSI papildomai integravo atskirą „Texas Instruments OP1652“ ausinių stiprintuvą bei priskyrė „Nahimic 2+“ programinį paketą, turintį tokių funkcijų, kaip virtualus garsas naudojant ausines ar tikslesnis garsų pozicionavimas. Kondensatorių pasirinkimu tapo japoniška „Nippon Chemi-Con“ produkcija.

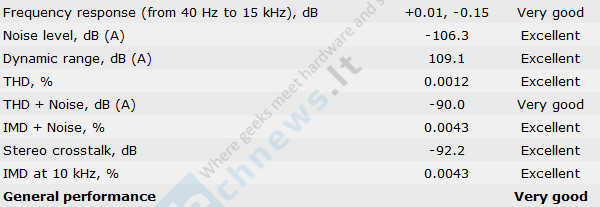

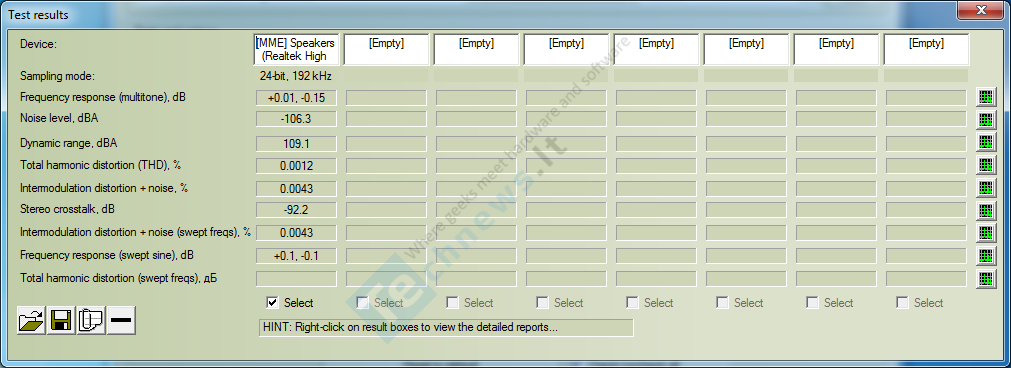

Į „Pro Carbon AC“ motininę plokštę integruoto garso posistemio galutinis įvertinimas toks pats, kaip ir kitų trijų X299 pagrindinių plokščių – „very good“, tačiau vertinant atskirus matavimų rezultatus „Pro Carbon AC“ atrodo visų geriausiai: triukšmo lygis -106,3 dBA, dinaminis diapazonas net 109,1 dBA, o harmoninis iškraipymas vos 0,0012 %. MSI pagerina prieš tai pirmavusių „Asus“ modelių užfiksuotus rezultatus.

	Asus TUF X299 Mark 1 (ALC1220A)	Asus Prime X299-A (ALC1220A)	Gigabyte Aorus X299 Gaming 3 (ALC1220)	MSI X299 Gaming Pro Carbon AC (ALC1220)
Triukšmo lygis (dBA) (mažiau -> geriau)	-101,5	-105,4	-98,6	-106,3
Dinaminis diapazonas (dBA) (daugiau -> geriau)	102,5	108,9	100,5	109,1
Harmoninis iškraipymas (%) (mažiau -> geriau)	0,0015	0,0017	0,0022	0,0012

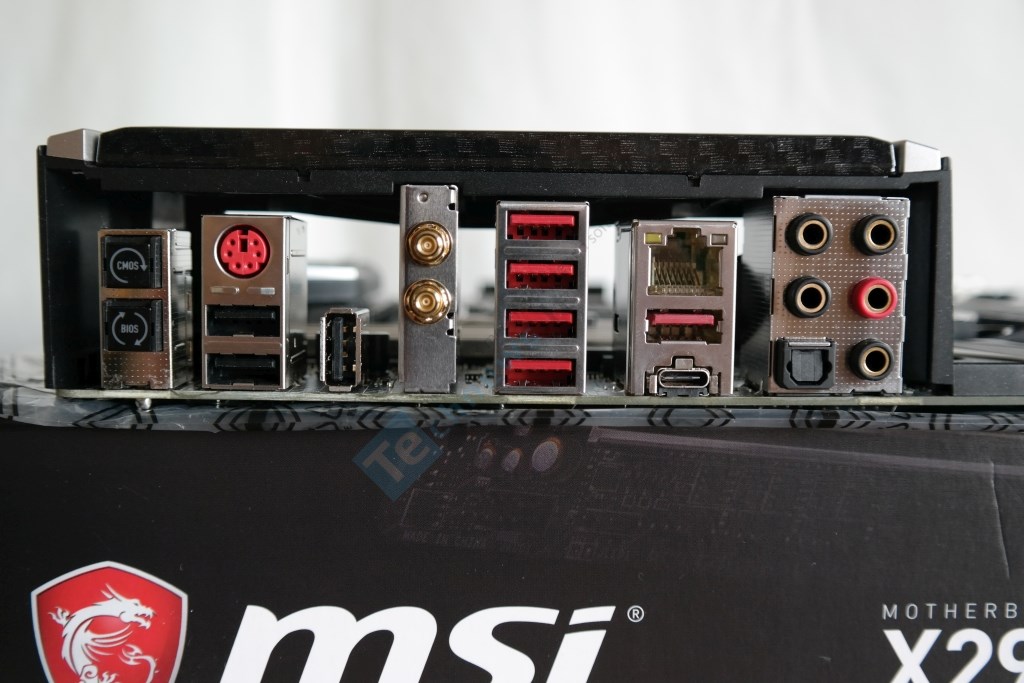

I/O panelėje jungčių pasirinkimas platus: PS/2, 2x USB 2.0, vertikalus USB 2.0, kuris susietas su „USB Flashback+“ mygtuku, ketvertas USB 3.1 Gen 1 lizdų (trys valdomi „ASMedia ASM1074“ centro, vienas X299 rinkinio) ir A+C tipo USB 3.1 Gen 2 kombinacija, prižiūrima ASM3142 valdiklio, penki paauksuoti audio lizdai ir S/PDIF. Gigabitinis tinklas susietas su „Intel I219V“ valdikliu, o Wi-Fi (802.11 a/b/g/n/ac) + Bluetooth (2.1, 2.1+EDR, 3.0, 4.0, BLE, 4.2) užtikrina dviejų juostų „Intel 8265“ modulis, kurio teorinė pralaida siekia 867 Mbps. „Flashback+“ yra MSI siūlomas BIOS atnaujinimo mechanizmas, kuris nereikalauja sistemos įjungimo. Užkišus ranką už korpuso galima greitai anuliuoti ir BIOS nustatymus. Šiai procedūrai skirtas CMOS mygtukas, nors ant PCB, virš pagrindinio PCIe 3.0 x16 lizdo, yra ir senovinio tipo trumpiklis.
