Žaidžiame su „ASUS ROG Strix TRX40-E Gaming“ ir „Threadripper 3960X“ (II dalis)

VRM grandinė ta pati, tačiau aušinimas kitas

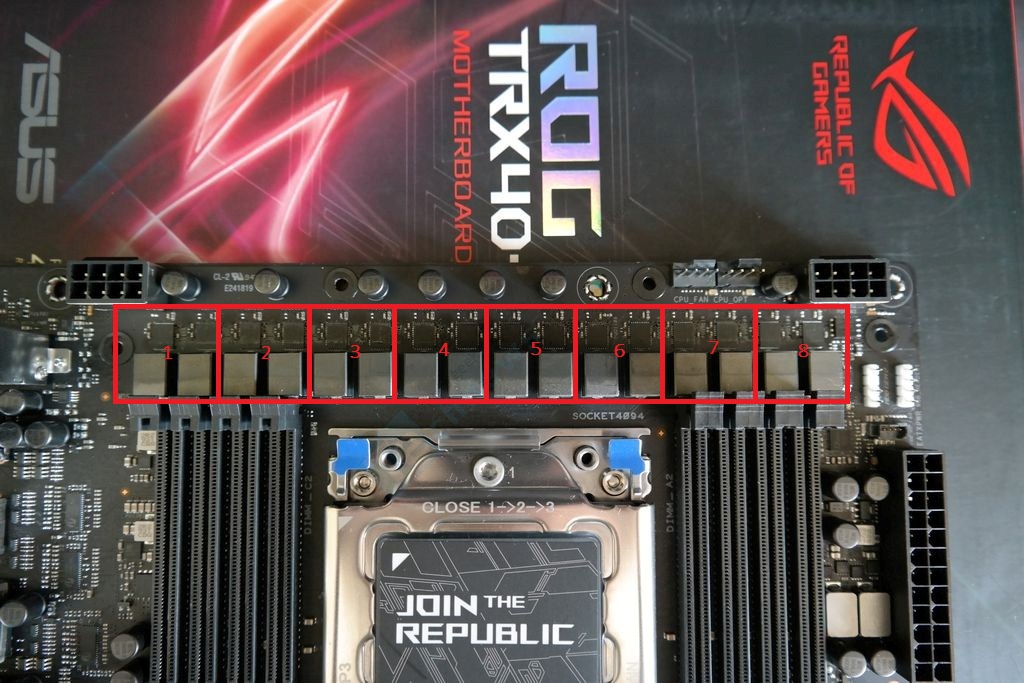

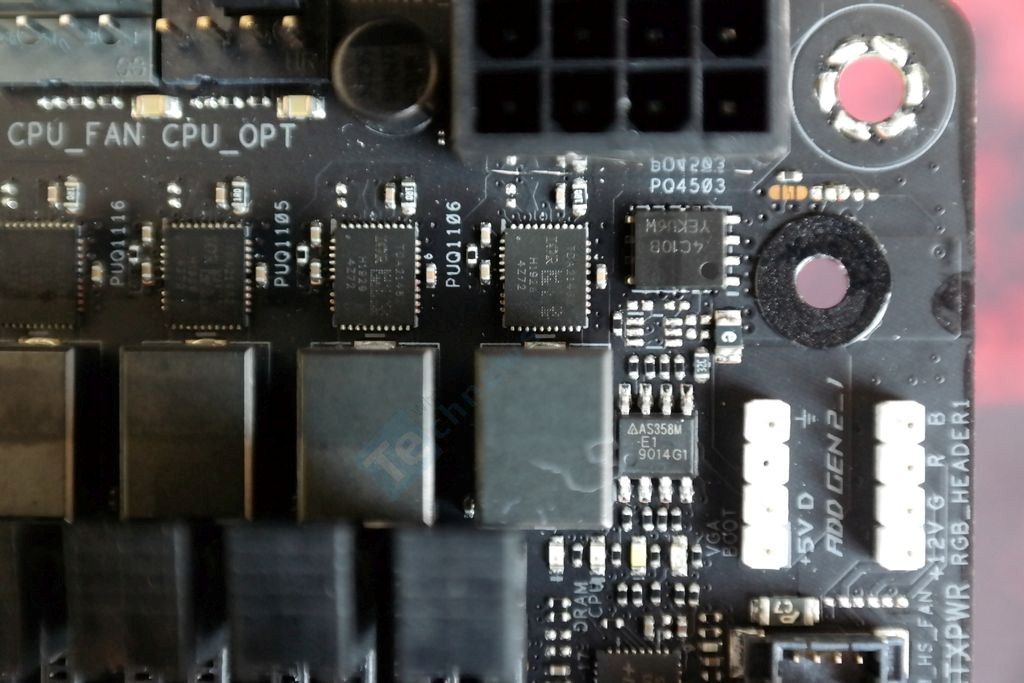

VRM grandinės sandara identiška „Prime“ pagrindinei plokštei. Tai reiškia, kad ir „Strix“ modelyje vCore zona sudaryta iš 8 sudvigubintų fazių, gaunant Twin 16 grandinę. Vieną fazę sudaro du galios blokai ir du induktoriai. ASUS paliko tuos pačius „Infineon TDA21462“ galios blokus ir 8 PWM kanalus palaikantį„ Intersil IR35201“ valdiklį. Priminsime, kad TDA21462 galios blokai prie atitinkamai aukštos apkrovos yra ypač efektyvūs, be to, palaiko tokias apsaugas, kaip OTP ir OCP. Toli gražu ne visi populiarūs galios blokai yra tokie pažangūs. Standartiškai ASUS į „Strix“ pagrindines plokštes nededa 10K reitingo kondensatorių, diegiami 5K reitingo „Apaq“ kondensatoriai.

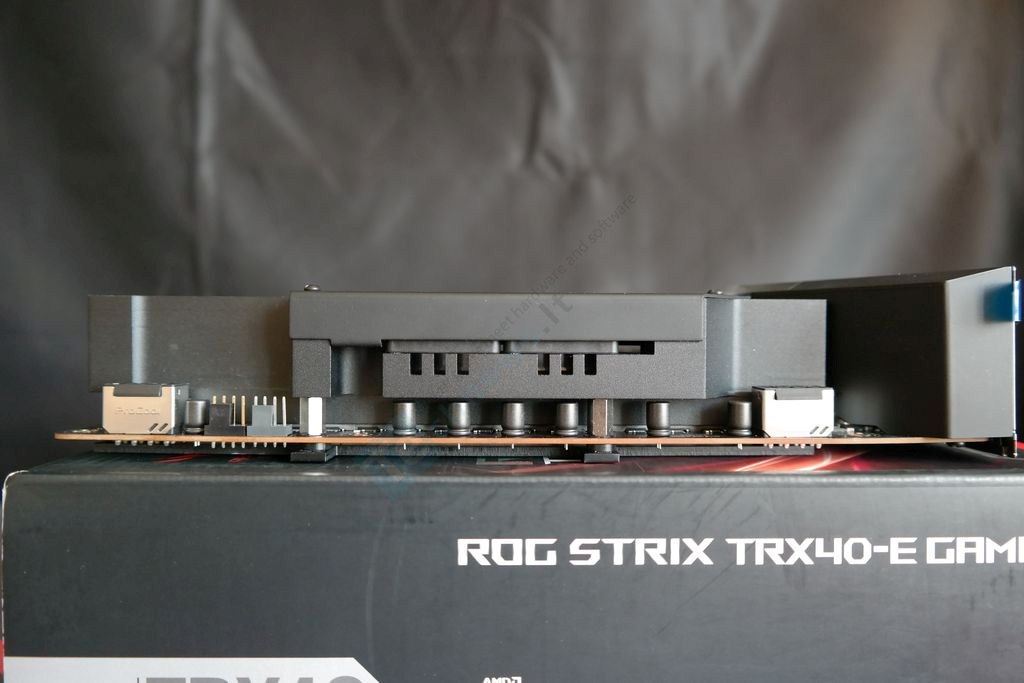

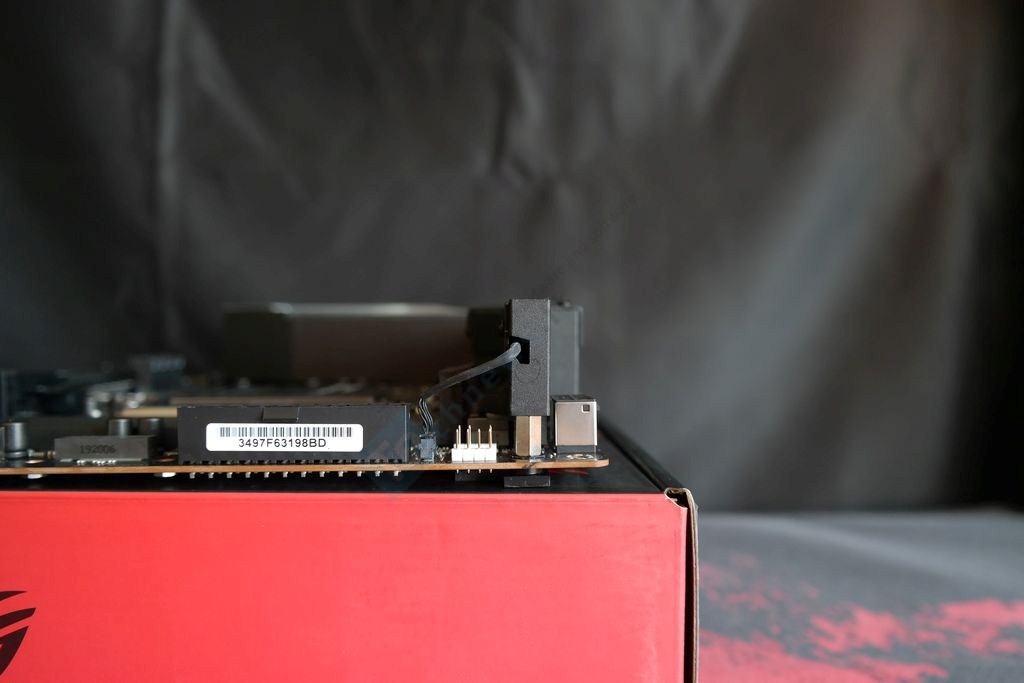

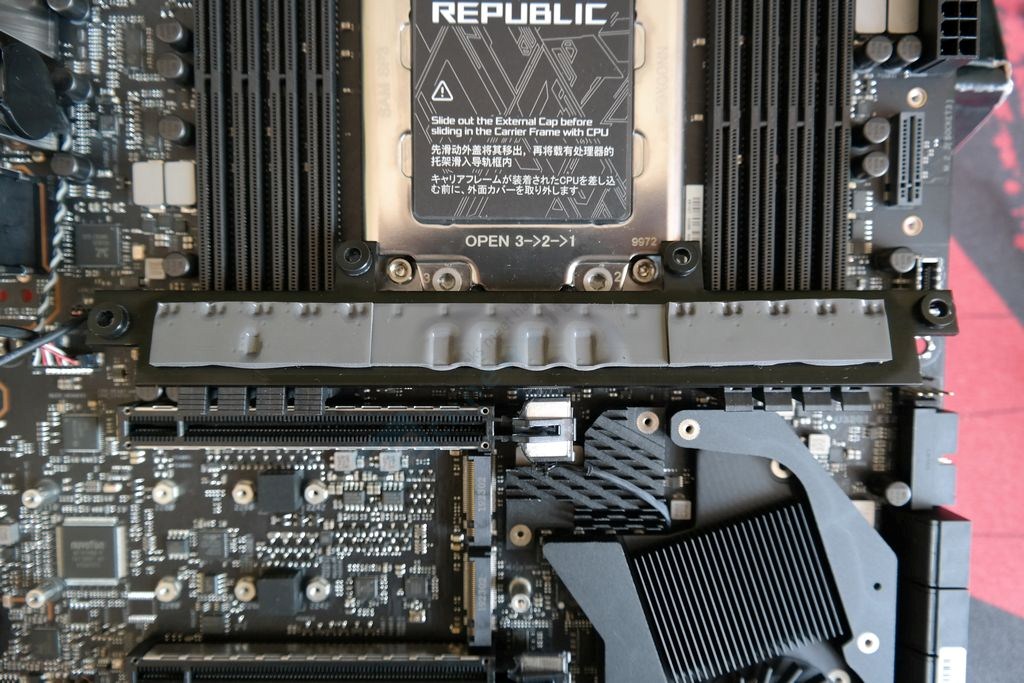

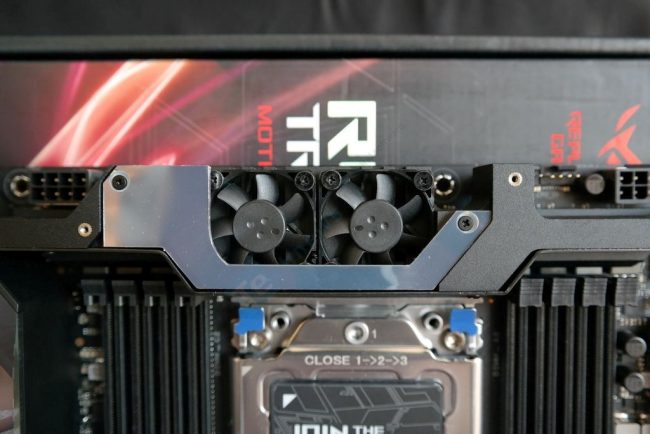

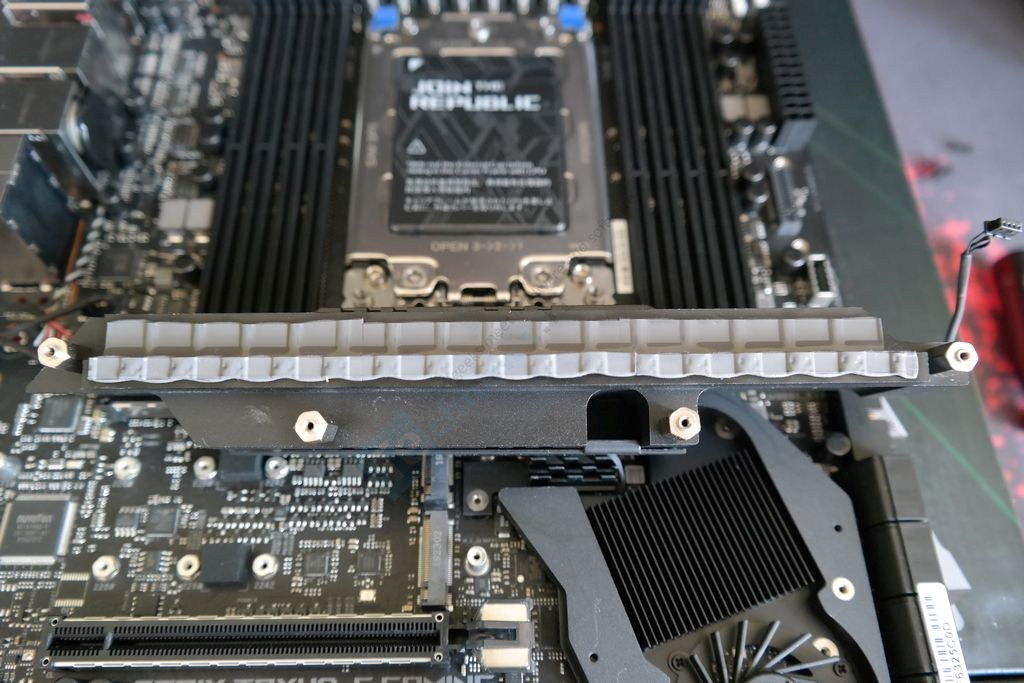

Perforacijos ant VRM radiatoriaus atsirado nebe reikalo. Kaip ir dual intake užrašas. Radiatoriuje yra paslėpta pora 30 mm skersmens ventiliatorių, kurie „kvėpuoja“ būtent pro šias angas. Numontavus ir pasvėrus radiatorių paaiškėjo, kad „Strix“ VRM’ą aušinantis radiatorius yra lengvesnis už tą, kuris naudojamas ant „Prime“ pagrindinės plokštės. Skirtumas siekia beveik 50 gramų: 315 gramų prieš 270 gramų. Tai per daug nestebima, nes pora ventiliatorių pareikalavo „išskabtuoti“ dalį metalo. Galima pastebėti, kad „Strix“ radiatorius praktiškai neturi paviršiaus plotą padidinančių įpjovų.

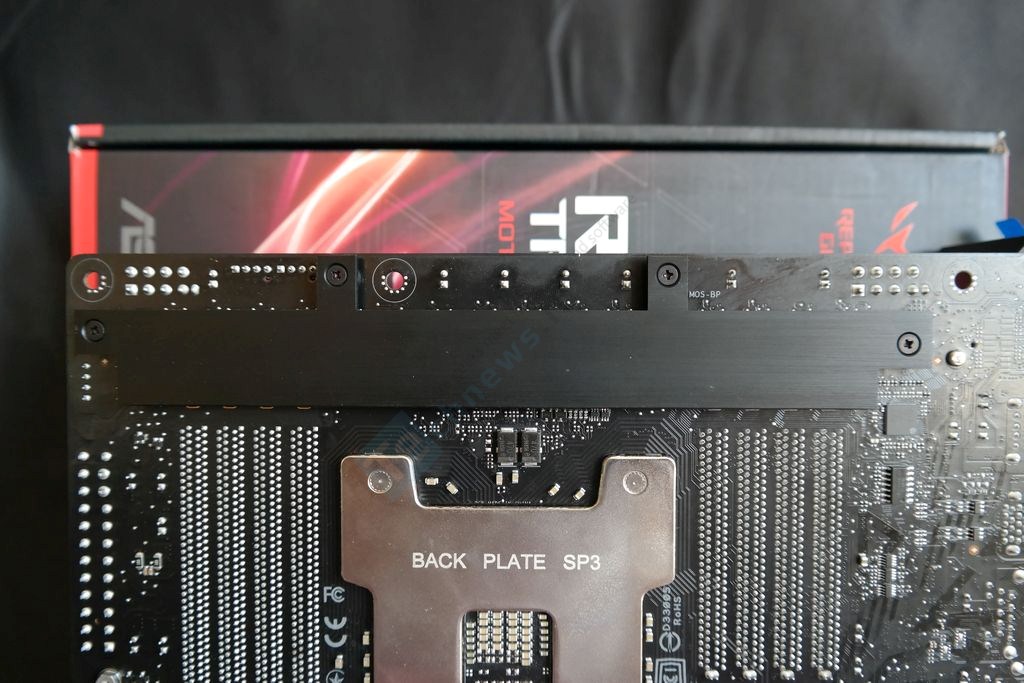

Skirtingai nei „Prime“, VRM zoną iš kitos pusės dengia nugarinė plokštelė (angl. backplate). Ji surenka karštį vien tik nuo montažinės plokštės, kadangi čia nėra jokių kitų svarbių VRM grandinei priklausiančių komponentų. Konkrečiai kalbame apie fazių dubliuotojus, kurių ASUS savo pagrindinėse plokštėse jau kurį laiką nenaudoja.

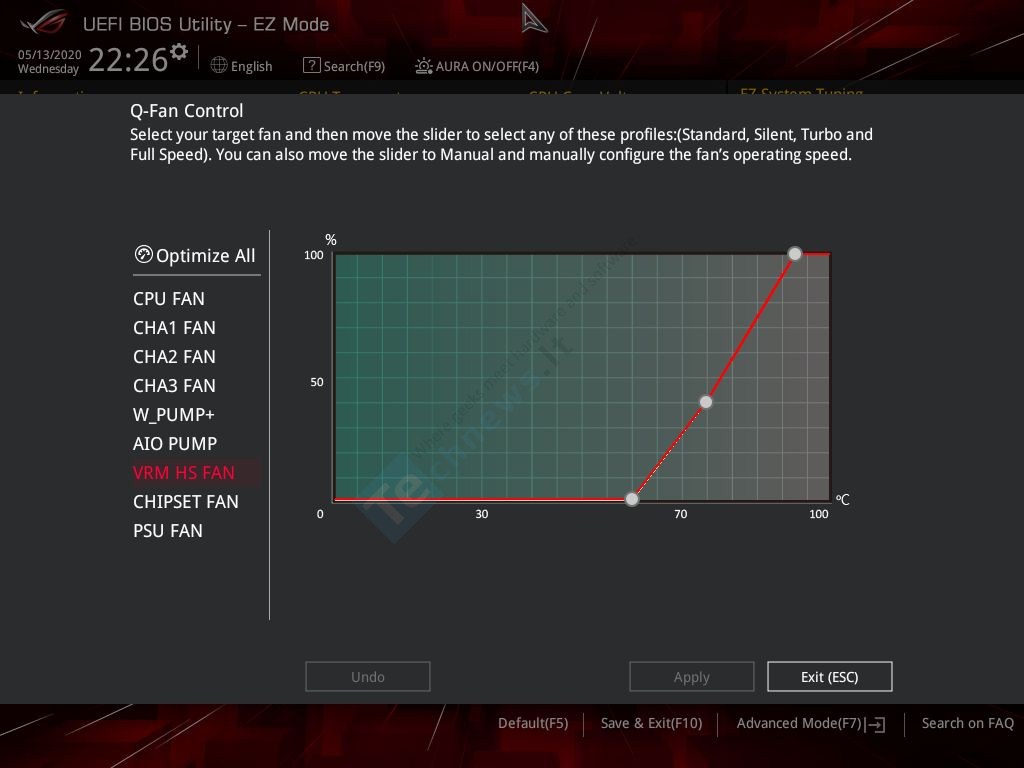

Gamykliškai VRM ventiliatoriai yra sukonfigūruoti taip, kad jie startuotų grandinei pasiekus 60 °C temperatūrą. BIOS’e vartotojui leidžiama koreguoti RPM kreivę, pavyzdžiui, Zero RPM režimą galima prailginti iki pat 90 laipsnių pagal Celsijų.

Po daugiau nei 10 minučių trukusio „Gooseberry“ modeliavimo „Strix“ VRM grandinė pasiekė maksimalią 54 °C temperatūrą. Tą patį darbą su tuo pačiu 3960X procesoriumi atliekančios „Prime“ pagrindinės plokštės VRM įkaito iki 51 °C. Ar „Prime“ pusėje atsiradusi nedidelė 3 °C persvara yra dėsningas rezultatas? Manytume, kad taip. „Prime“ turimas radiatorius yra sunkesnis, jo gabaritai kiek didesni, jis turi daugiau įpjovų, kurios padidina paviršiaus plotą. Tačiau ilgalaikio testavimo perspektyvoje „Strix“ yra saugesnis variantas dėl turimų ventiliatorių, kurims startavus ties 60 °C atžyma VRM temperatūra didės lėčiau.
