4 in 1: i7-12700KF, „ASUS ROG Maximus Z690 Hero“, „Kingston Fury Beast“ DDR5 ir „Noctua NH-D15S chromax“

Atskirai apie VRM

Po daugiau nei pusę kilogramu sveriančiu radiatoriumi „ROG Maximus Z690 Hero“ turi gigantišką VRM grandinę. High current tipo ProCool EPS12V lizdai praleidžia daugiau energijos, be to, pasižymi geresniu šilumos atidavimu. Nereikia pamiršti, kad antrojo lizdo pajungimas nėra privalomas ir sistema puikiai veiks su vieninteliu pajungtu 8-pin lizdu.

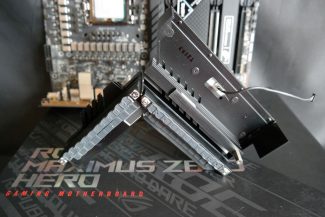

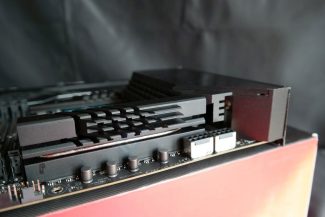

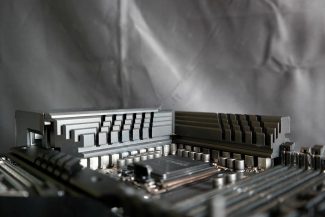

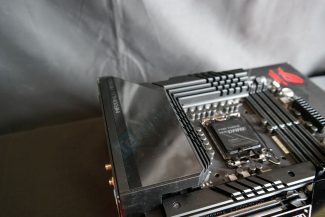

Dviejų dalių radiatorius yra sujungtas šilumos vamzdeliu ir jokio aktyvaus aušinimo neturi. Laiptuotame radiatoriuje netrūksta ir įpjovų, o tai dar labiau padidina efektyvų paviršiaus plotą. Ant tos radiatoriaus dalies, kuri uždengia I/O zoną, yra integruota RGB zona.

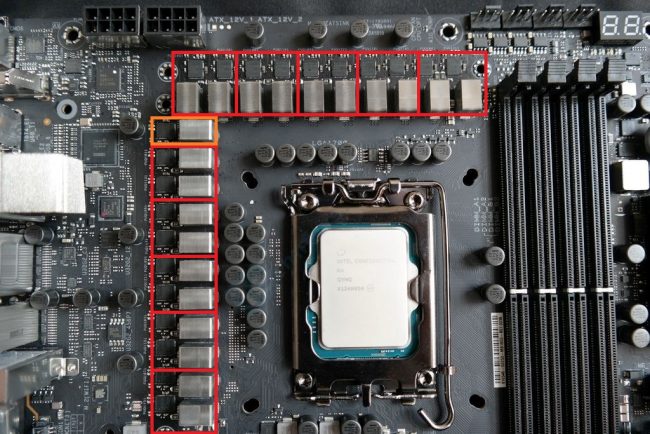

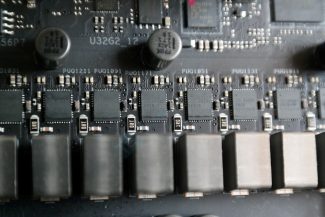

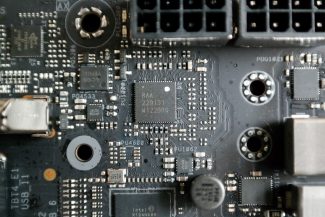

VRM’as sudarytas iš 21 virtualios fazės. Tikrų fazių konfigūracija 10+1, kadangi vienai vCore fazei priskirta po du paraleliai sujungtus galios blokus ir induktorius. iGPU dalis turi vienintelę nedubliuotą fazę. PWM valdikliu ASUS pasirinko „Renesas RAA229131“ IC, kuris palaiko iki 20 fazių. Galios blokai – ISL99390 (kiekvienas po 90 A). Tokios grandinės efektyvumas nekelia jokių abejonių, kad VRM’as neperkaistų net nuėmus radiatorių. Filtruojantys „Nichicon“ kondensatoriai pasižymi 10K valandų ištverme prie 125 °C temperatūros.

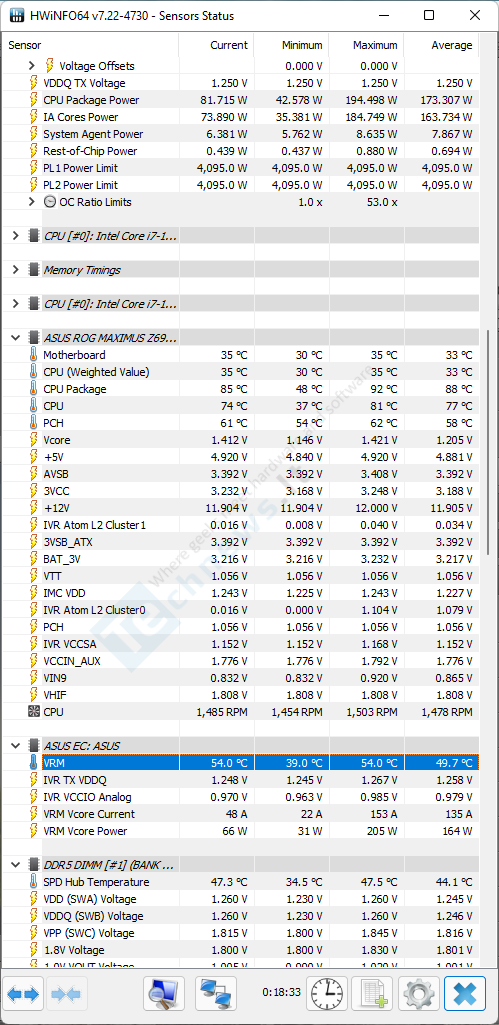

Užbėgdami i7-12700KF spartinimui už akių (@5GHz 1,252V/ CPU Package Power 200 W) ir atjungę visus sisteminius korpuso ventiliatorius, fiksavome VRM grandinės temperatūrą. 55 °C neperžengta riba net pablogintomis sąlygomis patvirtina šio VRM’o overkill statusą. Pagyrų nusipelnė tikrai efektyvus VRM radiatoriaus dizainas.
