Ar gali „ASRock X299 Taichi CLX“ ir „Core i9-10940X“ (HEDT) žaidimuose nurungti „Ryzen 7 3700X“? (II dalis)

VRM grandinėje nieko naujo, tačiau tai nėra blogai

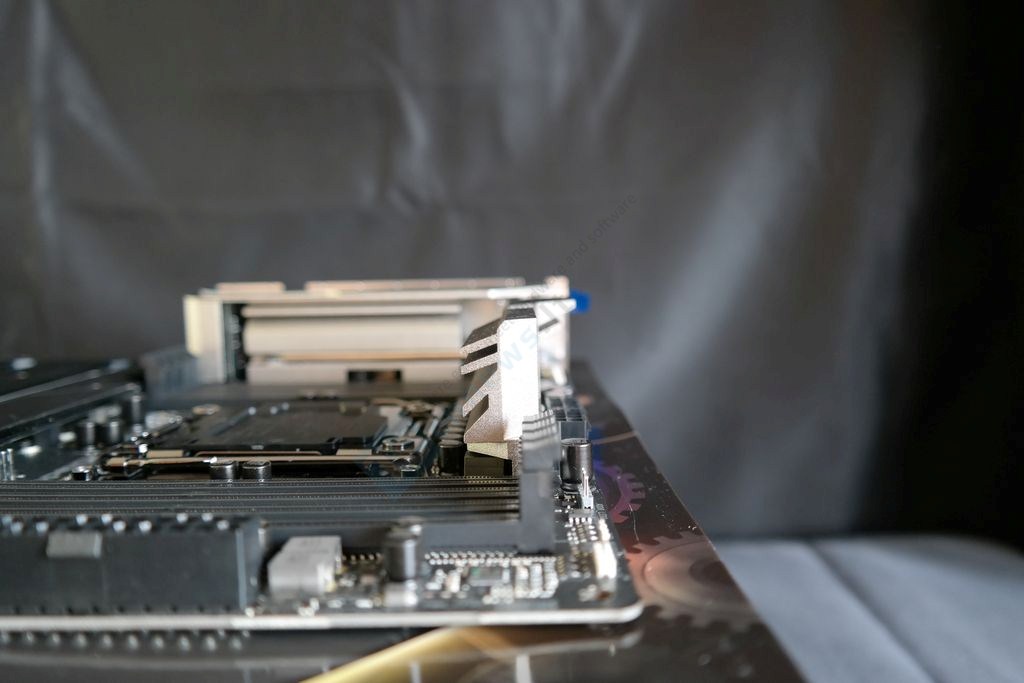

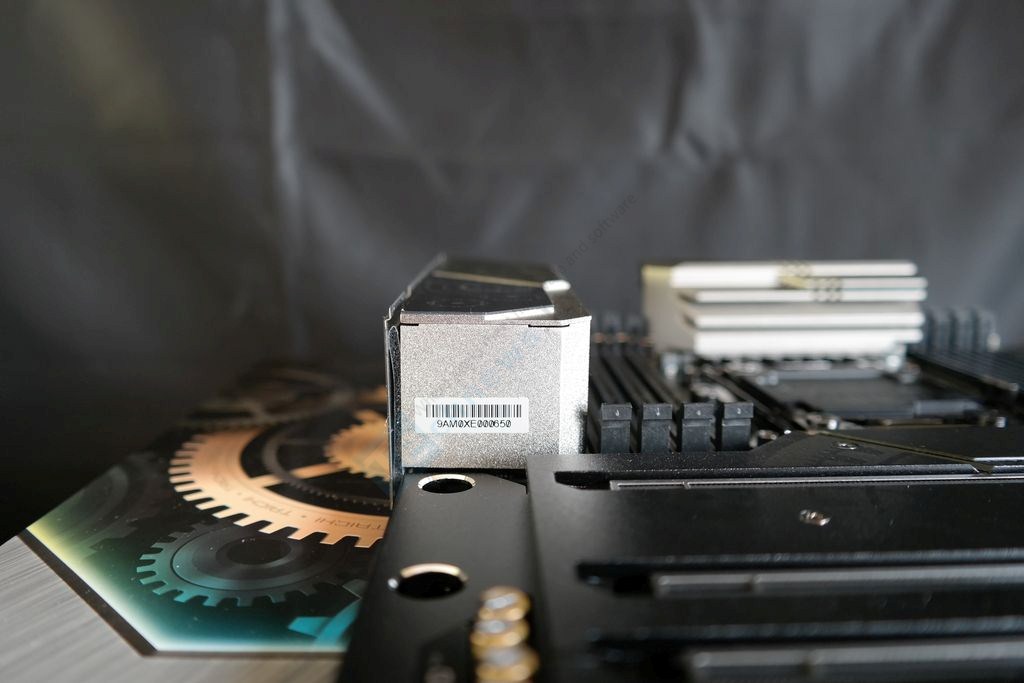

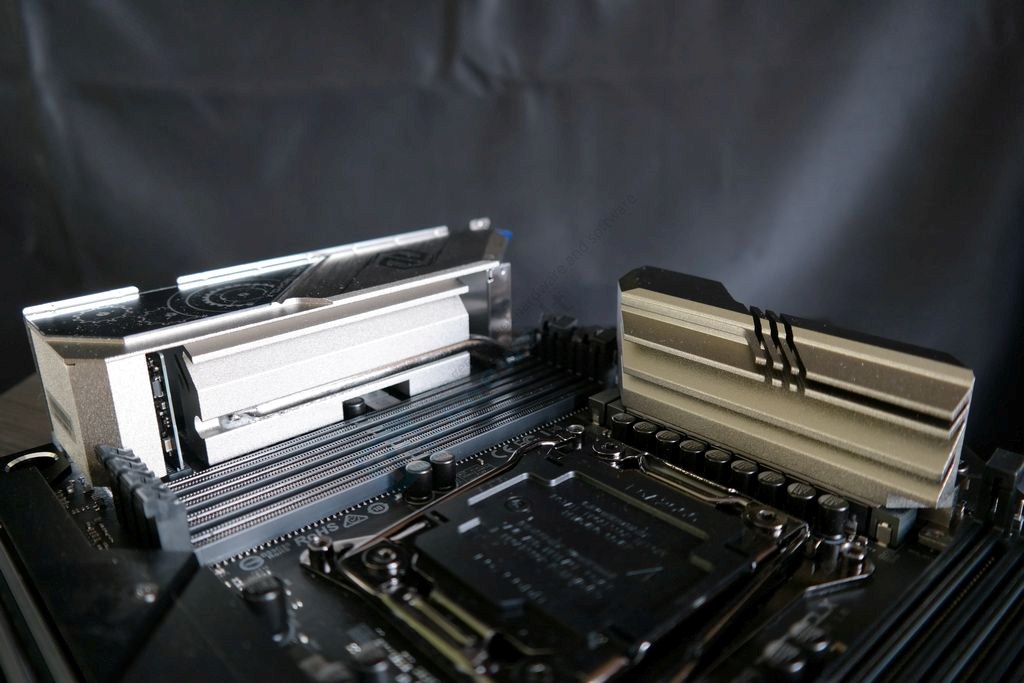

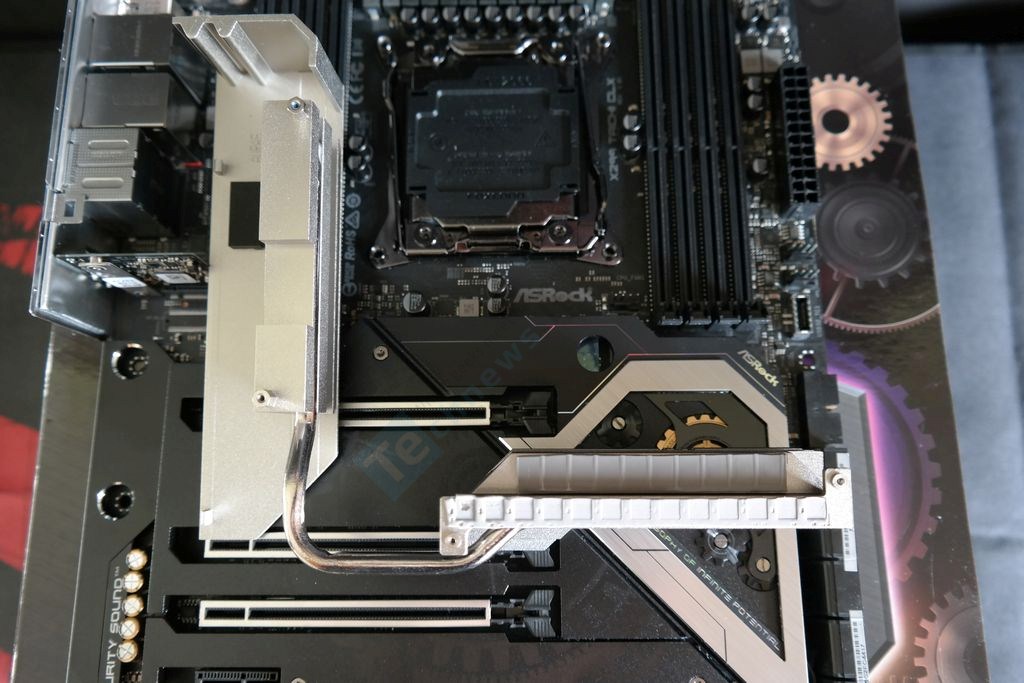

VRM grandinė yra aušinama dviem radiatoriais, kurie sujungti bendru šilumos vamzdeliu. Pagrindinis radiatorius yra virš LGA2066 lizdo, kadangi čia išdėstyti absoliučiai visi VRM grandinę sudarantys komponentai. Šilumos vamzdelio pagalba dalis šilumos pernešama į antrąjį radiatorių, kuris pasižymi didele „kepure“, o ant jos patalpinta firminė „Taichi simbolika“ – smagračiai. Kuris radiatorius turi didesnį paviršiaus plotą pasakyti nėra lengva, nes pagrindinis, fiziškai mažesnis, radiatorius turi ne vieną išpjovą.

Termo padelio kontaktas su VRM galios blokais atrodo puikus. Radiatorius šilumą kartu surenka ir nuo induktorių (60 A). Bendras visos aušinimo sistemos svoris beveik siekia 300 gramų. Skaičiai tikrai solidūs.

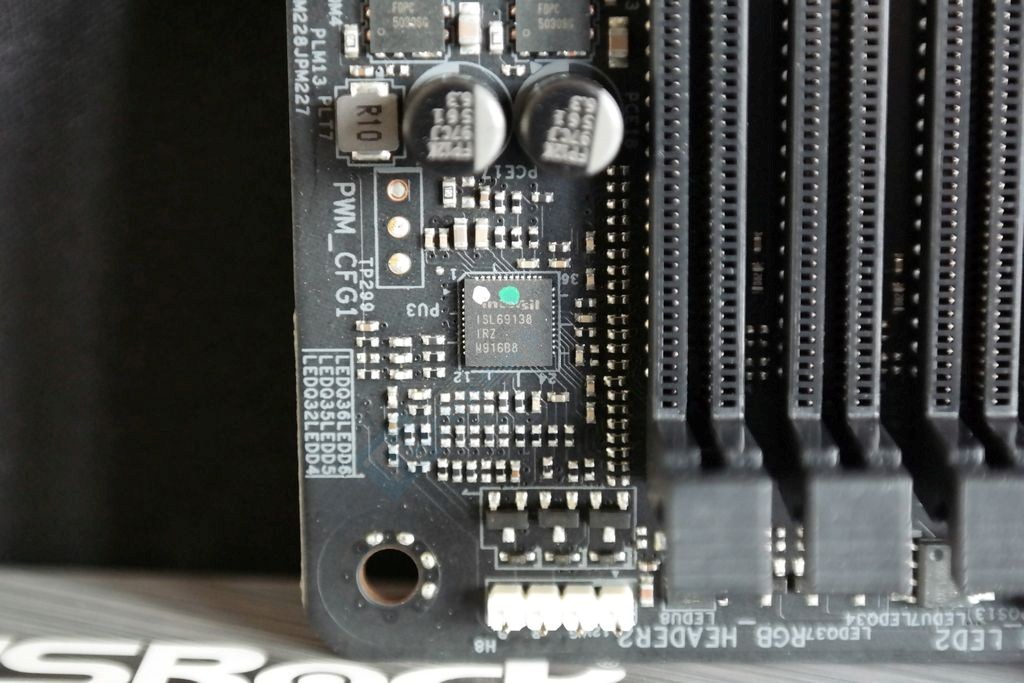

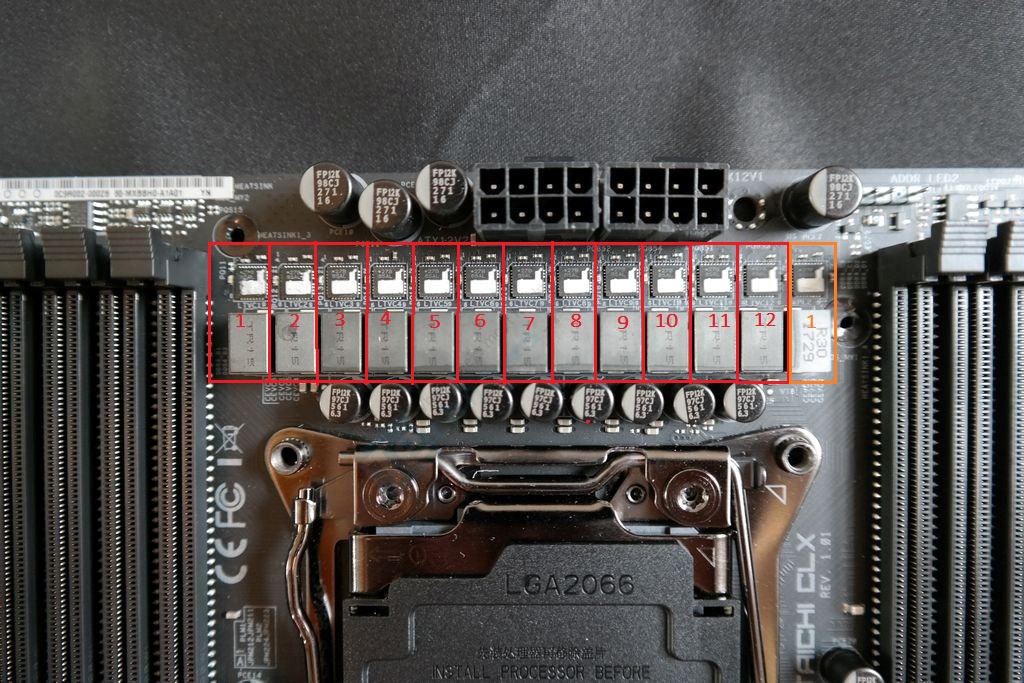

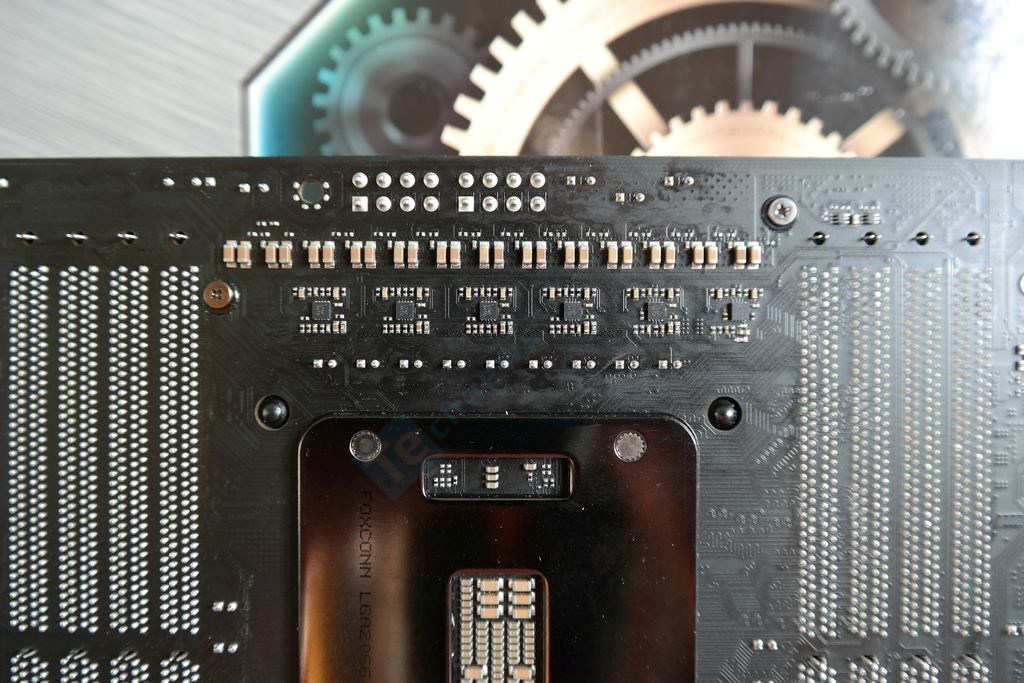

VRM grandinė yra sudaryta iš 12-os vCore fazių procesoriui ir 1-os fazės VCCSA mazgui. „ASRock“ vėl pasirinko pilnai skaitmeninį „Intersil ISL69138“ PWM valdiklį, kuris palaiko iki 7-ių PWM kanalų ir yra įrengtas pačiame PCB kampe, šalia 4-pin RGB lizdo. Kadangi fazių yra daugiau nei palaikomų kanalų „ASRock“ negalėjo išsiversti be dubliuotojų. ISL69138 dirba 6+1 režimu ir šeši ISL6617A dubliuotojai, kurie išdėstyti kitoje PCB pusėje, pačiu teisingiausiu būdu padvigubina vCore fazių skaičių iki 12-os.

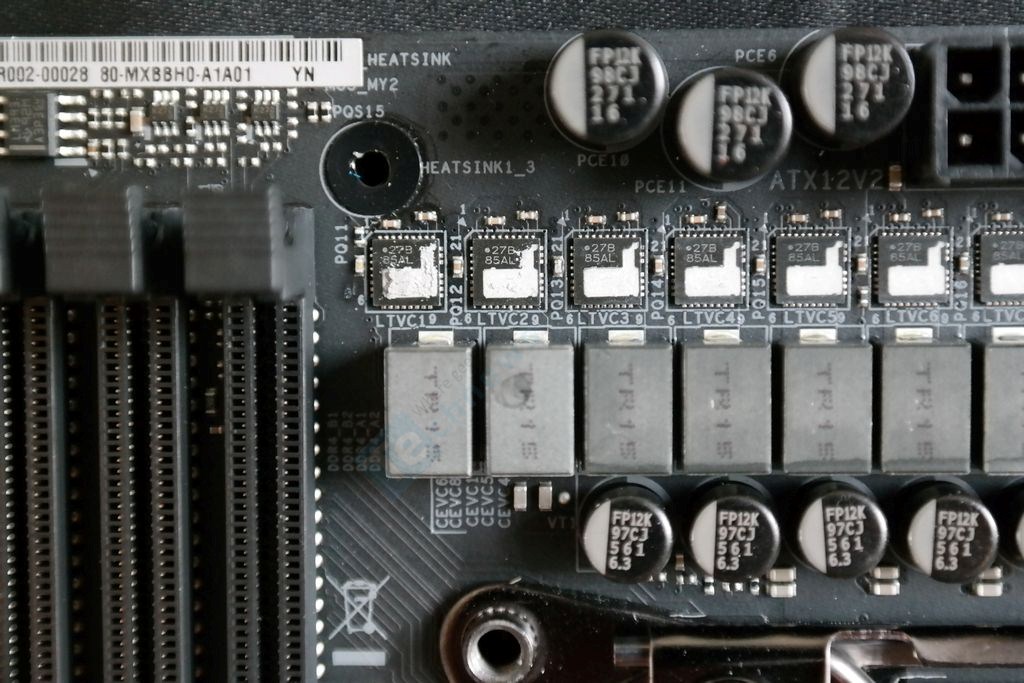

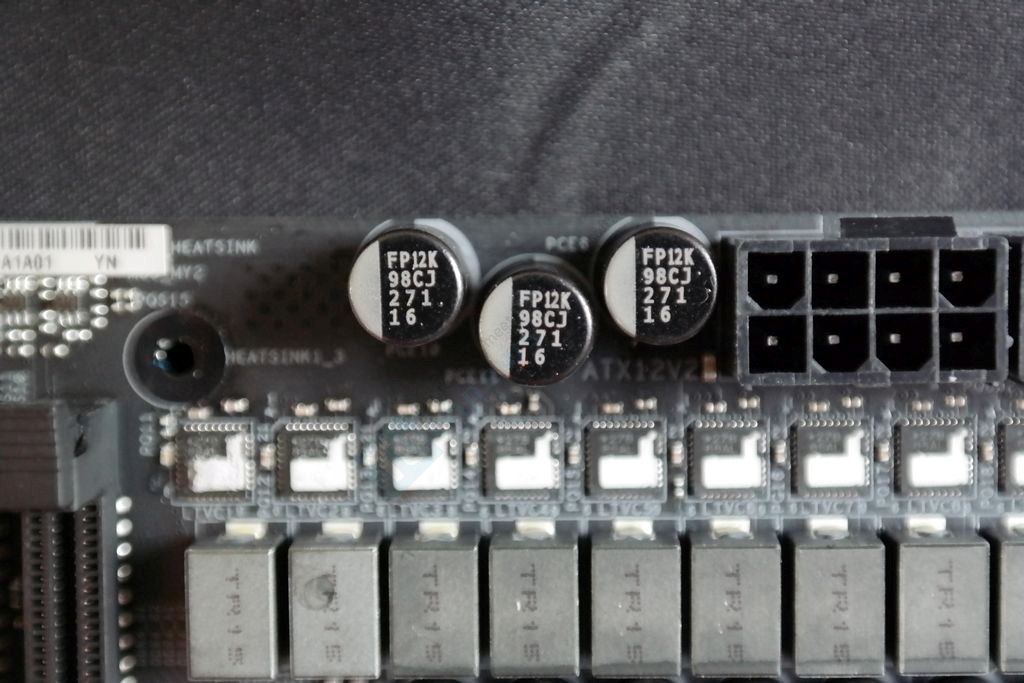

„Intersil“ taip pat priklausantys ISL99227B galios blokai yra top klasės DrMOS tipo tranzistoriai, pasižymintys geresne integracija, didesniu jautrumu ir atsparumu dideliems šuoliams išlaikant didesnį efektyvumą. Jų perkaitimo slenkstis siekia net ~140 °C. Tai yra gerokai aukštesnė temperatūra už tiesioginio konkurento, IR3555, atsparumą (~105 °C). Filtracijai panaudoti 12K (12 000 valandų) ilgaamžiškumo polimeriniai „Nichicon“ kondensatoriai.

Trumpai apibendrinant galime pasakyti, kad „Taichi CLX“ VRM’as niekuo nesiskiria nuo „Taichi XE“ VRM’ų, tiesa, radiatorius yra ~30 gramų sunkesnis už „Creator“ radiatorių. Deja, nei viena iš trijų pagrindinių plokšių neturi į grandinę integruoto šilumos sensoriaus, todėl lengviausiu būdu neįmanoma stebėti jos temperatūros.
