Ventiliatoriais nukrauta VRM grandinė

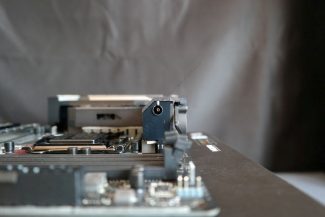

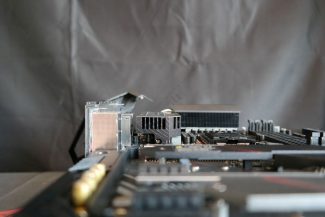

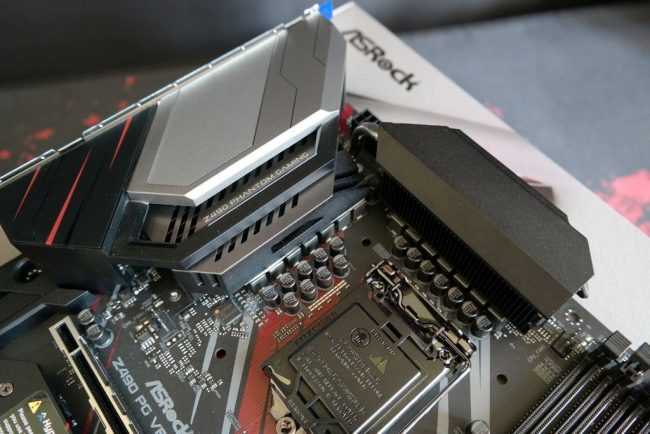

VRM grandinė aušinama dviejų dalių radiatoriumi, kuris sujungtas šilumos vamzdeliu. Arčiau I/O zonos esantis radiatorius iš viršaus yra perforuotas, dalį jo dengia plastmasinis dangtelis. Radiatorių aukštis nėra vienodas – virš LGA 1200 esanti VRM radiatoriaus dalis yra ~1,5 cm aukštesnė už kitą, kuri yra standartiniame aukštyje. Aukštesnė dalis potencialiai gali sukelti suderinamumo problemų su CPU aušintuvais, tačiau tokie atvejai daugiau turėtų būti pavieniai.

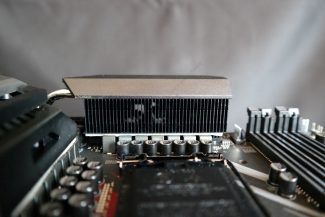

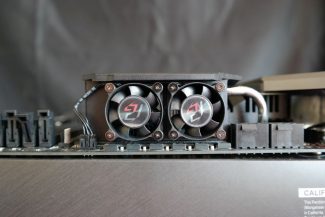

Aukštesnis radiatorius nėra įprastas monolitinis. Jo šerdis sudaryta iš aliuminio plokštelių ir savo struktūra primena sprendimą ant „Gigabyte Z490 Aorus Ultra“ pagrindinės plokštės. Tiesa, pati šilumos perdavimo radiatoriuje schema nėra identiška. Ten šiluma pirmiausiai keliaudavo į šilumos vamzdelį ir tik tada ją sklaidydavo aliuminio plokštelės. Čia procesas atvirkščias. Iš kitos radiatoriaus pusės pritvirtinta 25 mm skersmens ventiliatorių pora.

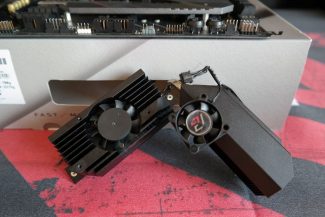

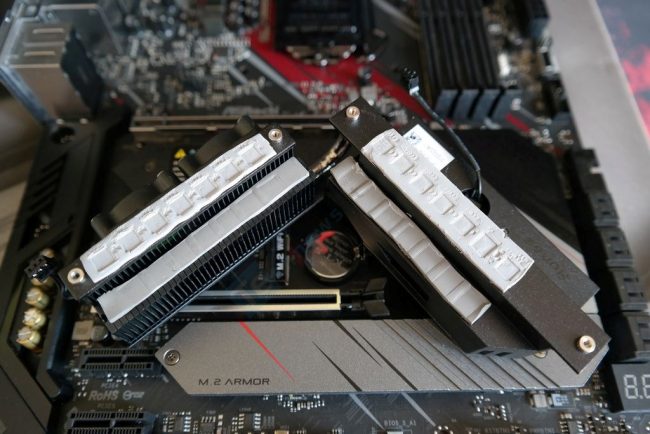

Bendras dviejų radiatorių svoris su ventiliatoriais siekia beveik 240 gramų. Šiluma papildoma surenkama ir nuo 60 A stipriui sertifikuotų induktorių. Naudojamos standartinės termo juostelės, kuriose matomas puikus galios komponentų įspaudas.

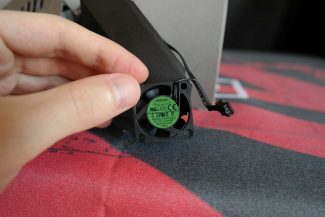

Nuėmę arčiau I/O esančio radiatoriaus dangtelį randame trečiąjį ventiliatorių. Šis yra kiek didesnio skersmens (vietoje 7 mentelių turi 9). „ASRock“ teigia, kad esant lengvai apkrovai visi 3 ventiliatoriai turėtų nesisukti, tačiau tai tapo tiesa tik po BIOS atnaujinimo iki 1.50 versijos. Su 1.30 versija ventiliatoriai dirbo nuolatos ir buvo ganėtinai triukšmingi. „ASRock“ nurodo, kad ventiliatorių ištvermė siekia 50 000 valandų, kas atitinka beveik 6 metus. Visi trys ventiliatoriai prijungiami nuosavo dizaino 3-pin jungtimis, kas nedžiugina.

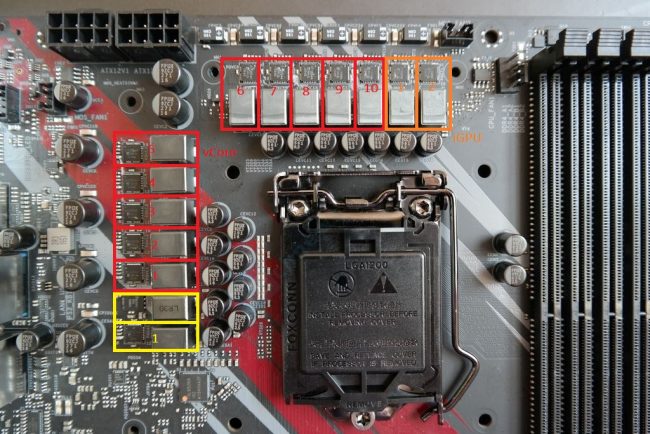

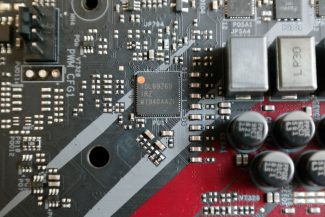

VRM grandinėje stovi „Intersil ISL69269“ skaitmeninis valdiklis, kuris palaiko iki 12-os PWM kanalų. Šį valdiklį buvome radę ir „Gigabyte Z490 Aorus Ultra“ pagrindinėje plokštėje. Čia ISL69269 sukonfigūruotas dirbti 10+1+1 režimu. Dešimt fazių tenka vCore daliai, po vieną SA (System Agent) ir iGPU dalims. Vienai fazei priskirta po vieną galios bloką ir 60 A induktorių. „ASRock“ iGPU dalyje papildomai pastatė dubliuotoją, kuris išplečia iGPU fazių skaičių iki dviejų. Gamintojas nusprendė paišlaidauti ten, kur to visai nereikia – integruotai „Intel“ grafikai visiškai per akis ir vienos fazės.

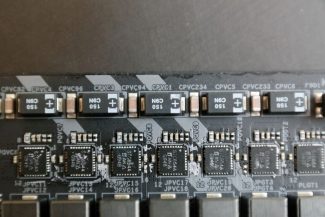

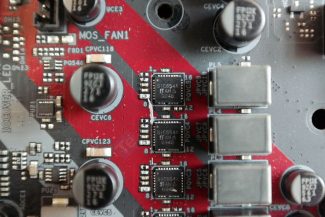

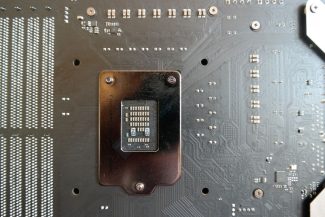

Galios blokais pasirinkti „Vishay SiC654A“ Dr.MOS tipo tranzistoriai, kurių kiekvieno maksimalus stipris siekia 50 A. Nors taip pat palaikomos OCP ir OTP apsaugos, tačiau šie galios blokai nėra kažkuo išskirtiniai – tai taupus sprendimas. Apie tai byloja efektyvumas ir šilumos nuostoliai. Stresuojant VRM grandinę, pavyzdžiui, su 300 A, bus sukuriama 49 W šilumos, kai „Z490 Aorus Ultra“ efektyvumo nuostoliai tik 35 W. Tokiais pačiais nuostoliais pasižymi ir „MSI MAG Z490 Tomahawk“, kuri nekainuoja nė 200 eurų. Kitoje LGA 1200 lizdo pusėje randame porą iš tantalo pagamintų kondensatorių, kurie teoriškai turėtų pagerinti transcient response rezultatus, tačiau tų kondensatorių skaičius nė iš tolo neprilygsta randamam „Gigabyte“ pagrindinėse plokštėse. Kitą vertus, MSI šiuo klausimu daro dar mažiau.

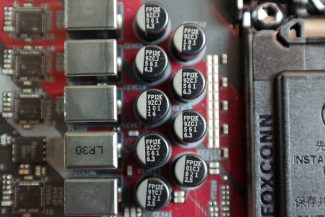

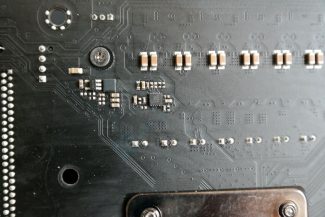

Įdomų sprendimą „ASRock“ priėmė įeinančio filtravimo zonoje integruojant tantalo kondensatorius. Input zonoje yra netipiškai daug kondensatorių. To priežastis input induktoriaus atsisakymas, tačiau buvo galima pasirinkti ir standartinius polimerinius kondensatorius, nes iš tantalo pagaminti yra brangesni ir vargiai šioje situacijoje bus naudingi. Tiek įėjime, tiek išėjime naudojami aukščiausios klasės 12K reitingo „Nichicon“ polimeriniai kondensatoriai.

Po pusvalandžio trukmės apkrovos su Gooseberry modeliavimo scena dviejuose taškuose išmatuota VRM temperatūra pateko į 45 – 50 °C langą. Reikia atkreipti dėmesį į du dalykus. Pirma, CPU-Z įrankis parodė, kad darbinė vCore įtampa netgi buvo šiek tiek aukštesnė (1,304 V) už taikytą „Z490 Aorus Ultra“ pagrindinėje plokštėje, tačiau tai netūrėtų sukurti apčiuopiamai didesnį šilumos kiekį, ką parodė tolimesni i7-10700 temperatūros matavimai. Antra, VRM grandinės aušinimas vyko visiškai pasyviu būdu. Pagal BIOS’e pateiktą RPM kreivę, visi trys ventiliatoriai yra sureguliuoti identiškai ir startuoja VRM grandinei pasiekus 45 °C. Praktiniame teste viršyti 45 °C ventiliatorių įsijungti neprivertė ir tai yra gera žinia, nes aktyvus aušinimas esant tokioms žemoms VRM temperatūroms yra visiškas guolių ilgaamžiškumo švaistymas.

22-23 °C	MSI MPG Z490 Gaming Carbon WiFi (1,225 V)	Gigabyte Z490 Aorus Ultra (1,296 V)	ASRock Z490 PG Velocita (1,304 V)
Su VRM radiatoriumi	48 °C (56 °C 1,294 V)	42 °C	MOS1 46 °C MOS2 48 °C
Be VRM radiatoriaus	59 °C (61 °C 1,294 V)	58 °C	MOS1 58 °C MOS2 65 °C
