Integruota „Ryzen 5 Pro 4650G“ grafika (feat. ASUS ROG Strix B550-I Gaming) prieš 7 metų senumo GTX 750 Ti

Žvilgsnis iš arčiau į ROG Strix B550-I Gaming

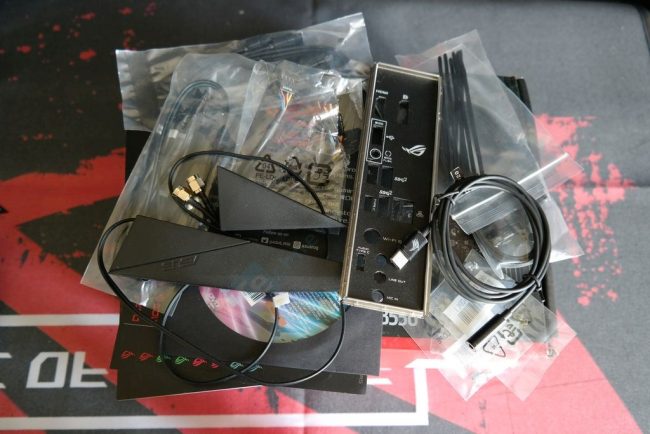

Į mažą dėžutėje ASUS prideda ne vieną aksesuarą: WiFi anteną, firminius lipdukus, SATA kabelius, zip-ties surišėjus, ARGB kabelį-prailgintoją, ROG audio USB Type-C kabelį ir I/O skydelį, kas yra šiek tiek netikėta.

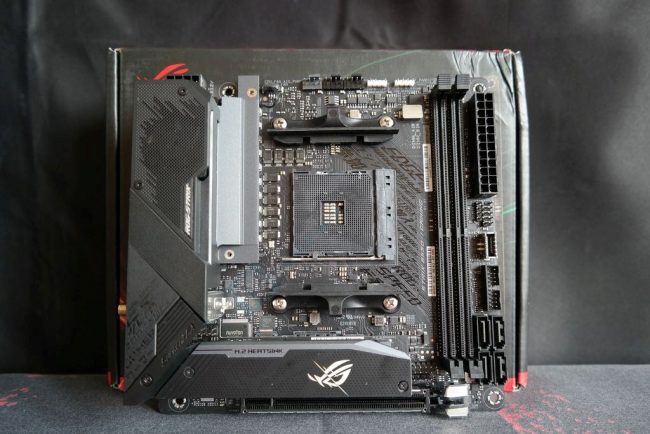

17 x 17 mm išmatavimų ROG Strix B550-I Gaming turi daug bendro su ROG Strix Z490-I Gaming: juodos-pilkos spalvų rinkinį, VRM aušinimu pridengta I/O zona, M.2 radiatorius po CPU lizdu, nematoma baterija ir keturi vertikalūs SATA lizdai, kurie sustatyti teisingu būdu. Norint prieiti prie kairėje esančių portų DRAM modulio ištraukti nereikės – užteks atjungti greta esantį SATA kabelį. Pro perforuotą VRM dangtelį galima įžiūrėti mažo skersmens ventiliatorių, kas ASUS pagamintose mITX formato pagrindinėse plokštėse jau tapo normali praktika. Kaip ir Z490-I Gamming atveju ant montažinės plokštės nematome nei Q-Code ekranėlio, nei pagalbinių įjungimo/perkrovimo mygtukų. Lieka maža tikimybė, kad ASUS bus integravusi bent kažką į galinę I/O sienelę. Estetikos klausimu ROG Strix B550-I Gaming dėl pilkos spalvos tematikos mums labiau panaši į ROG Maximus šeimos atstovą, nei kad į ROG Strix modelį, kurie paprastai naudoja tamsios spalvos radiatorius. Kaip ten bebūtų išvaizda yra imponuojanti.

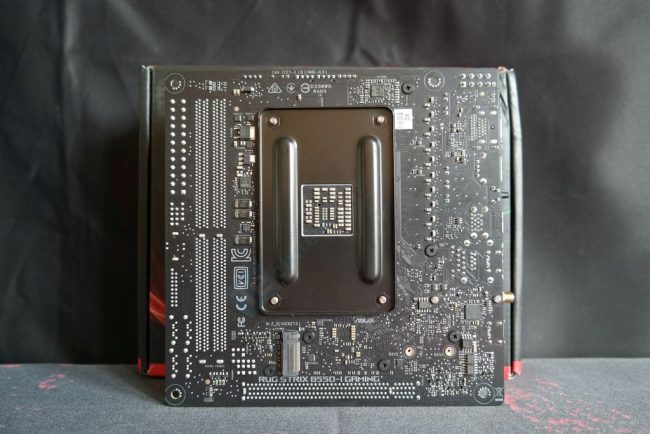

Kitoje montažinės plokštės pusėje matome vieną M.2 lizdą. VRM fazių dubliuotojų aplink CPU lizdą nėra. Tiesa tokia, kad ASUS savo pagrindinėse plokštėse jų tiesiog nebenaudoja.

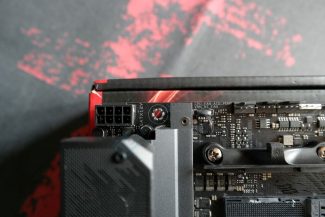

Panaudotas 8-pin ProCool EPS12V lizdas geba praleisti daugiau energijos nei įprastas lizdas, kadangi naudoja aukštos įtampos kojytes. Papildomai panaudotas metalinis kembrikas tam, kad šiluma būtų efektyviau išsklaidyta. CPU_FAN lizdas nuo AIO_PUMP ir CHA_FAN yra pažymėtas kita spalva. Greta patalpinti 4-pin RGB (12 V, 3 A) ir 3-pin ARGB (5 V, 3 A) lizdai. PCB kampe išdėstyti Q-LEDs, leidžiantys nustatyti nesėkmingo POST’o problemos kaltininką (CPU, VGA, DRAM, Boot Device),

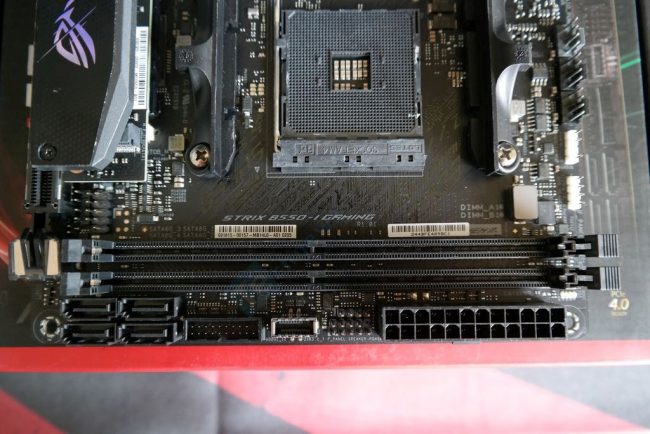

ASUS šįkart nenurodo maksimalaus palaikomo DDR4 atminties dažnio naudojant skirtingų kartų Ryzen procesorius. Tiesiog atžymi, kad B550-I Gaming palaiko 5100 MHz (O.C) DDR4 atmintį. Maksimali talpa dviejuose DIMM lizduose 64 GB. Pasirinkta Daisy Chain (OptiMem II) takelių išdėstymo topologija.

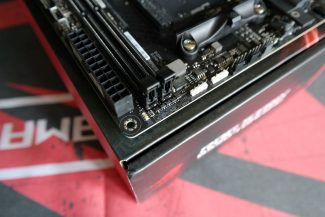

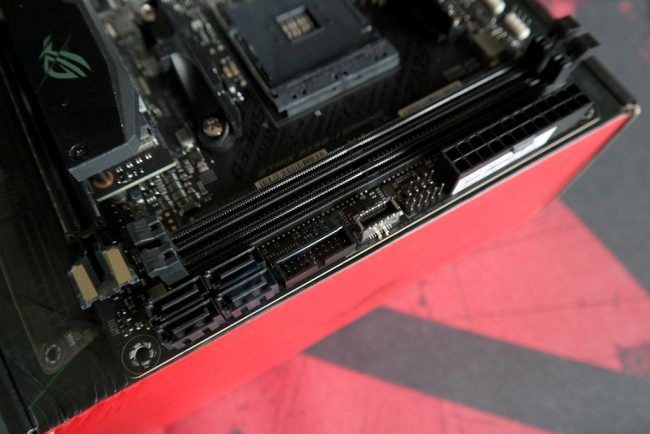

Krašte išdėstytos C tipo USB 3.2 Gen 2 (10 Gb/s) ir 19-pin USB 3.2 Gen 1 (kitaip žinoma kaip USB 3.0) vidinės galvutės. Keturi statmeni SATA portai tinkami RAID 0, 1 ir 10 tipų masyvų sukūrimui.

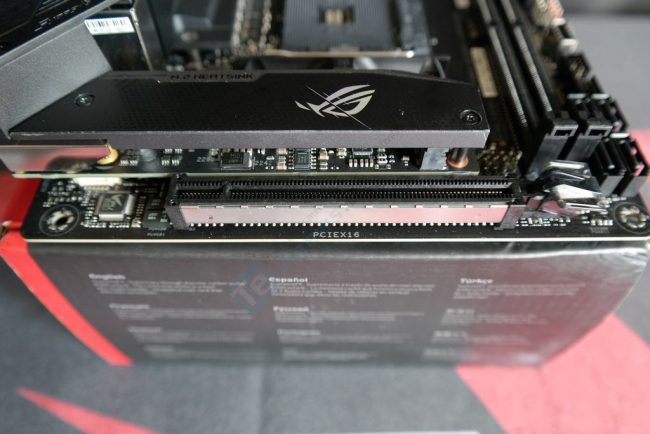

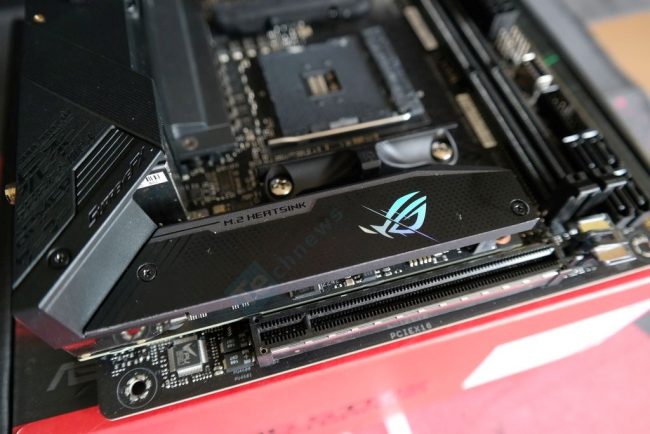

Apatinėje ROG Strix Z490-I Gaming dalyje be vienintelio turimo sustiprinto PCIe x16 lizdo, kuris palaiko 4.0 standartą, daugiau nieko neaptikome, bet virš lizdo radome USB 2.0 galvutę, galimybę prijungti išorinį šilumos diodą arba prireikus anuliuoti BIOS nustatymus su CLR_CMOS trumpikliu.

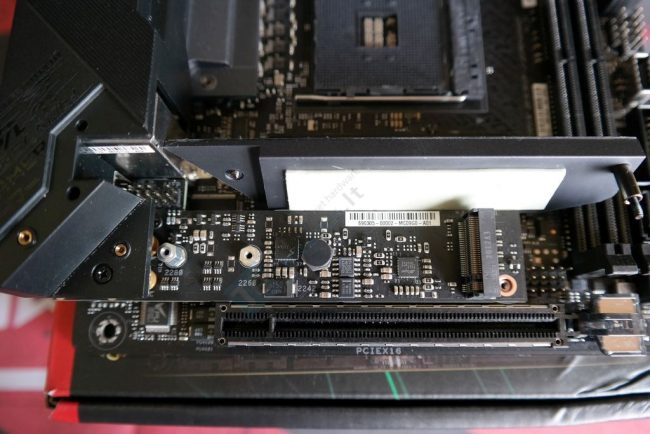

Po M.2 radiatoriumi įrengtas vienas (M.2_1) M.2 lizdas, tinkantis ir PCIe, ir SATA M.2 kaupikliui. Maksimalus telpantis formatas 2280. Lizdas susietas su CPU PCIe centru, todėl naudojant „Renoir“ PCIe magistralė vietoje 4.0 x4 protokolo bus apribota iki 3.0 x4. Kartu maksimalus pralaidumas bus sumažintas nuo 64 GB/s iki 32 GB/s.

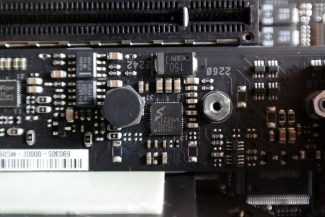

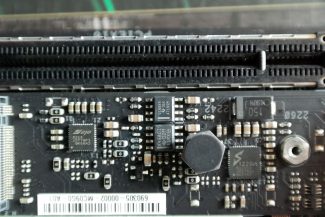

Ant tos pačios montažinės plokštės išdėstyti integruotos garso posistemės komponentai, įskaitant „Realtek S1220A“ kodeką, dvigubus (R4580I + OPA1688) ausinių stiprintuvus (abu iš „Texas Instruments“) bei eilę filtruojančių „Nichicon“ kondensatorių. Taip pat aptikome specialų S210 lustą, kuris moka atpažinti signalo tipą, todėl lizdą galima naudoti ne vien ausinių prijungimui. Po montažine plokšte B550 aušinimui panaudotas mažytis radiatorius.

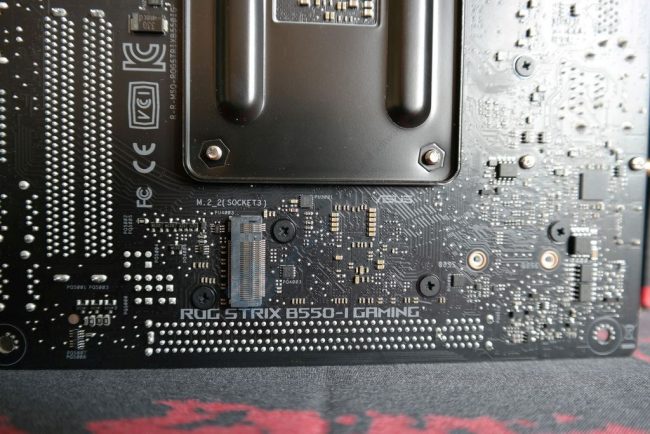

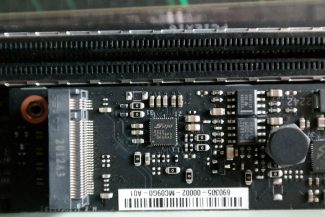

Antrasis M.2 lizdas (M.2_2) neturi nuosavo radiatoriaus. Kadangi jis susietas su B550 rinkiniu pralaidumas siekia 32 GB/s nepriklausomai nuo naudojamo procesoriaus. Specifikacijos identiškos pirmajam lizdui, t.y. 2280 formatas, tiek PCIe, tiek SATA palaikymas, ir duomenų srauto nepriklausomumas nuo kitų prievadų.

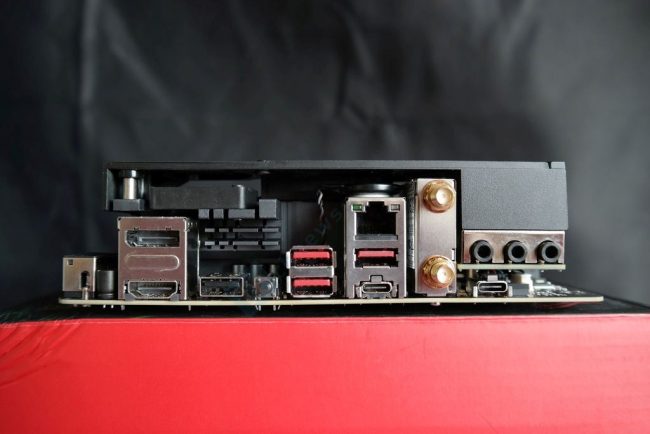

I/O panelėje aptikome tris USB 3.2 Gen 2 (raudoni) ir vieną USB 2.0 (juodas) lizdus. Po USB 3.2 Gen 2 lizdu matomas Type-C lizdas taip pat siūlo 10 Gb/s pralaidumą, tačiau esantis po audio lizdais tėra USB 2.0 specifikacijos su 480 Mb/s pralaidumu. Tai specialus audio USB Type-C lizdas, skirtas platesniam suderinamumui su įvairiais headset’ais. Motininė plokštė turi BIOS_FLBK funkciją, leidžiančią be CPU atnaujinti BIOS. ROG Strix B550-I Gaming siūlo 2T2R bevielį Wi-Fi 6 tinklą, kurio teorinis pralaidumas siekia 2,4 Gbps, ir BT 5.1 palaikymą. Vielinis tinklas susietas su „Intel I225-V“ moduliu, kuris siūlo teorinę 2,5 Gbps spartą. Vaizdą galima išvesti naudojant HDMI 2.1 arba DisplayPort 1.4 portus. Abiejų užtenka 4096 x 2304 @60 Hz kombinacijai. Nors palaikomas 7.1 kanalų garsas, tačiau tik trys audio išėjimai privers naudoti priekinę korpuso audio jungtį norint turėti visus kanalus.
