„MSI MAG B550 Tomahawk“ ir „Ryzen 5 3600X“ prieš legendinį i7-6700K

Ar VRM grandinė geresnė nei rasta „ASRock B550 Steel Legend“ modelyje?

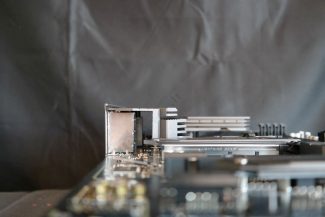

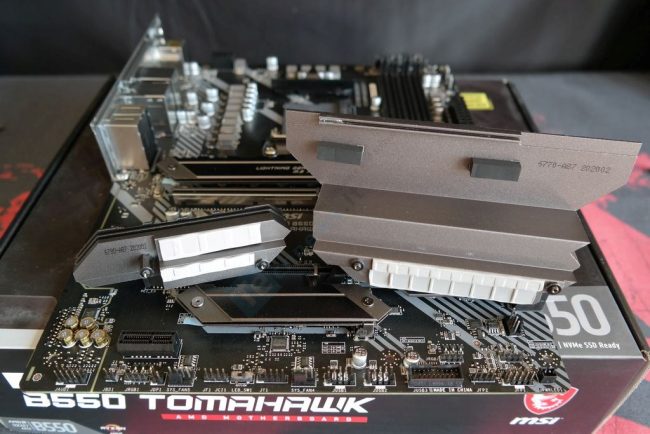

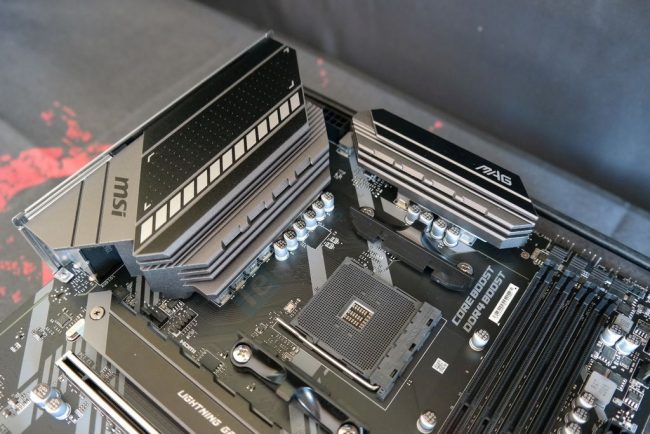

MAG B550 Tomahawk, kaip ir „Steel Legend“, VRM aušinimui naudoja du atskirus radiatorius, kurie nėra sujungti šilumos vamzdeliu. Mažesnysis radiatorius aušina vieną vCore ir dvi SOC fazes, didesnysis visas likusias vCore fazes. Tarp radiatorių akivaizdus ne tik dydžio, bet ir svorio skirtumas. Pirmasis sveria ~100 gramų, kai didysis beveik 300 gramų.

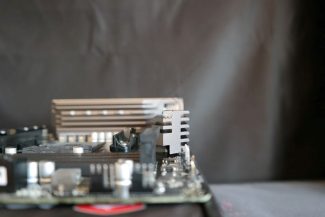

MSI pirmoji rinkoje pradėjo naudoti I/O zoną uždengiančių VRM radiatorių dizainą. Plius ant radiatorių yra atsisakyta bet kokių plastmasinių pagražinimų. Masyvus plynas lakštas pasižymi dideliu paviršiaus plotu. Žinoma, išpildymas nėra pats optimaliausias, kadangi bet koks paviršiaus pabangavimas padidintų efektyvų paviršiaus plotą dar labiau. Iš šonų radiatoriai (ypač mažasis) kažkiek primena eglutę, juose padarytos paviršiaus plotą padidinančios įpjovos. Abu radiatoriai šilumą surenka ne tik iš galios blokų, bet ir induktorių.

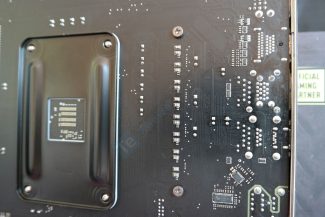

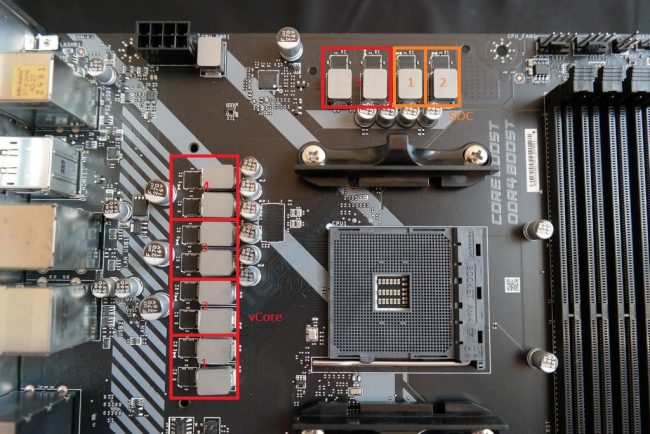

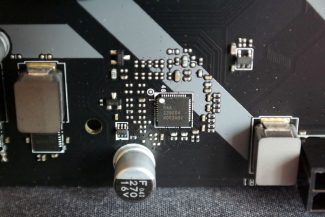

vCore dalis yra identiška tai, kurią radome „MSI MAG Z490 Carbon Gaming WiFi“ pagrindinėje plokštėje. Tai reiškia, kad panaudotas „Renesas“ RAA229001 PWM valdiklis, kuris gali palaikyti iki 8 PWM kanalų. Kitoje montažinės plokštės pusėje fazių dubliuotojų nėra, o gerokai didesnis induktorių skaičius, nei RAA229001 sugeba palaikyti kanalų, reiškia, kad MSI tam tikrose fazėse naudoja dvigubą galios komponentų skaičių. PWM valdiklis dirba 5+1+1 konfigūracija: penkios fazės vCore grandyje (raudona spalva) ir dvi SOC (oranžinė spalva).

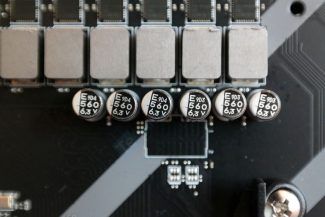

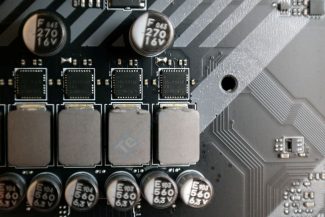

Integruoti tie patys 60 A stiprio (kiekvienas) ISL99360 galios blokai. Juose yra gamykliškai integruotos OCP, OTP, SCP apsaugos, taip pat atliekamas detalus įtampos ir temperatūros pokyčių stebėjimas. Tiesa, šių funkcijų veikimas priklauso ir nuo PWM valdiklio. Kadangi apie RAA22901 informacijos mažai, negalime garantuoti, kad visos ISL99360 palaikomos funkcijos yra aktyvuotos. Input/ output filtravime dalyvauja biudžetinės klasės 5K reitingo „Apaq“ kondensatoriai.

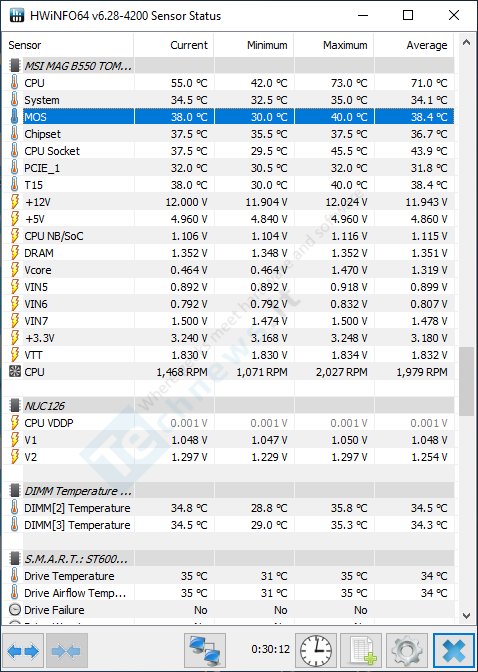

Po 30 minučių trukmės Gooseberry rendering’o, kurį atliko „Ryzen 7 3700X“ su aktyvuota PBO funkcija, VRM grandinės temperatūra vos pasiekė 40 °C. Jeigu palyginsime su seniau gautais kitų pgarindinių plokščių rezultatais, MAG B550 Tomahawk stoja greta 2x-3x daugiau kainuojančių ROG Crosshair VIII Formula/ Hero.
