QNAP TS-473A: 4-bay NAS namams ir verslui

Apie QNAP TS-473A

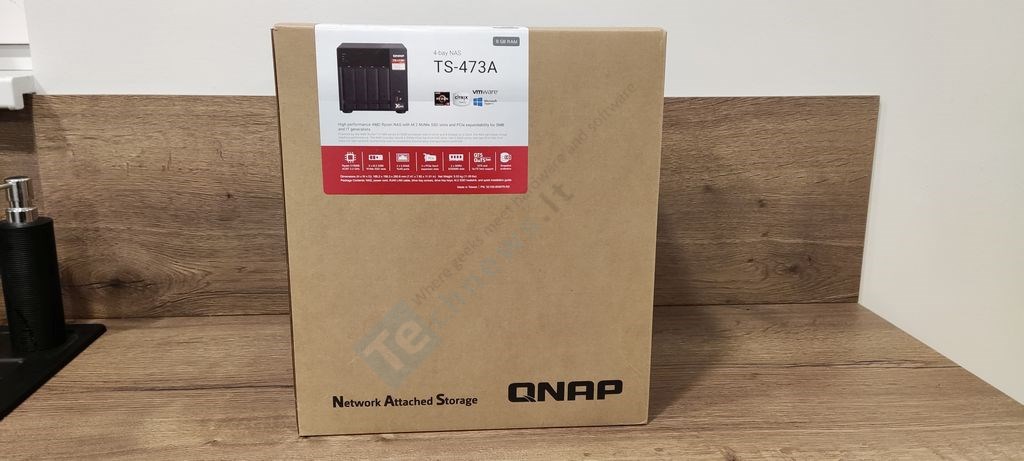

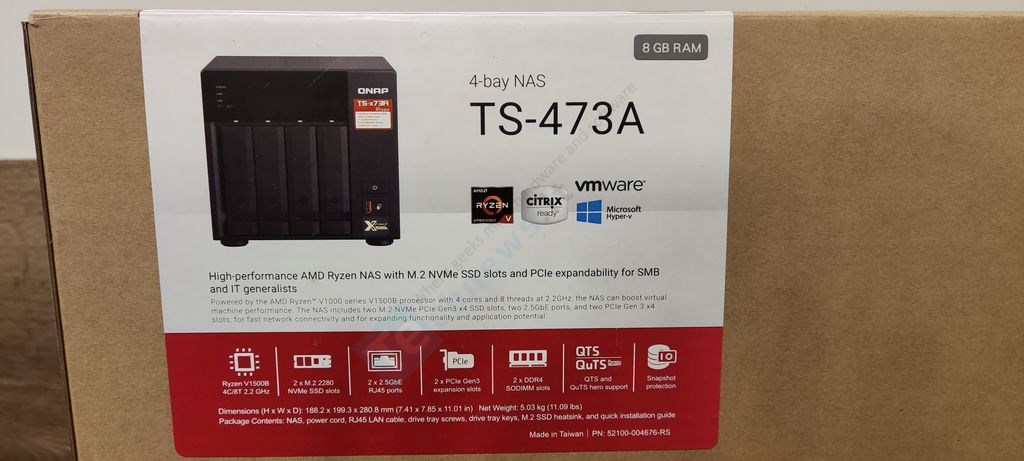

TS-473A randame supakuotą didelėje rudoje dėžėje. Nemažai pastangų yra skirta produkto transportavimo apsaugai, siekiant įrenginį apsaugoti nuo smūgių ir kosmetinių korpuso pažeidimų. Dėžės priekyje užklijuotas didelis informacinis lipdukas, kuriame yra pavaizduota įrenginio išvaizda, AMD procesoriaus logotipas bei techniniai parametrai. Dėžutės viršuje randame mažesnius lipdukus, kuriuose siūloma pratęsti garantiją iki 5 metų, MAC adresus bei įrenginio serijos numerį.

Įrenginio įpakavimui taip pat skiriama daug dėmesio. Atidarius siuntos dėžę, randame pasisveikinamą, padėką, kad pasirinkome QNAP produktą, bei nuorodas į pagrindinius internetinius puslapius. Atidarius pagrindinę dėžę, įrenginys tvirtai supakuotas į transportavimui skirtas putas.

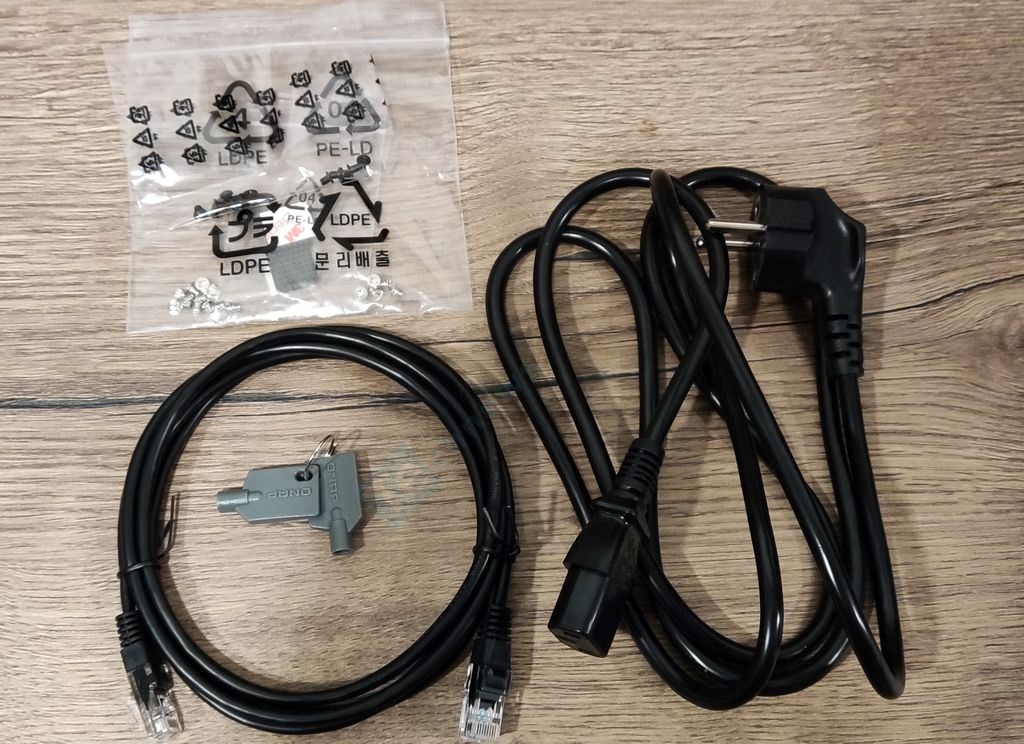

Viduje, mažesnėje dėžutėje, atskirai supakuoti įrenginio priedai:

• Maitinimo kabelis
• Interneto kabelis (CAT 5e)
• 5 mm varžtai, skirti montavimo diskams
• Apsaugos raktas, skirtas apriboti priėjimą prie diskų
• Radiatorius, skirtas SSD NVME diskams
• Greito paleidimo vadovas
• Informacinis lapelis apie papildomą garantijos pratęsimą

Visi šitie priedai nieko nesiskiria nuo kitų NAS produktų. Labiausiai mano dėmesį patraukė papildomas aušinimo padas M.2 SSD diskams. Taip pat tikėjausi rasti interneto kabelį CAT 6, nes  įrenginys palaiko 2,5G spartos protokolą, bet prieduose randame tik paprastą neekranuotą CAT5e interneto kabelį.

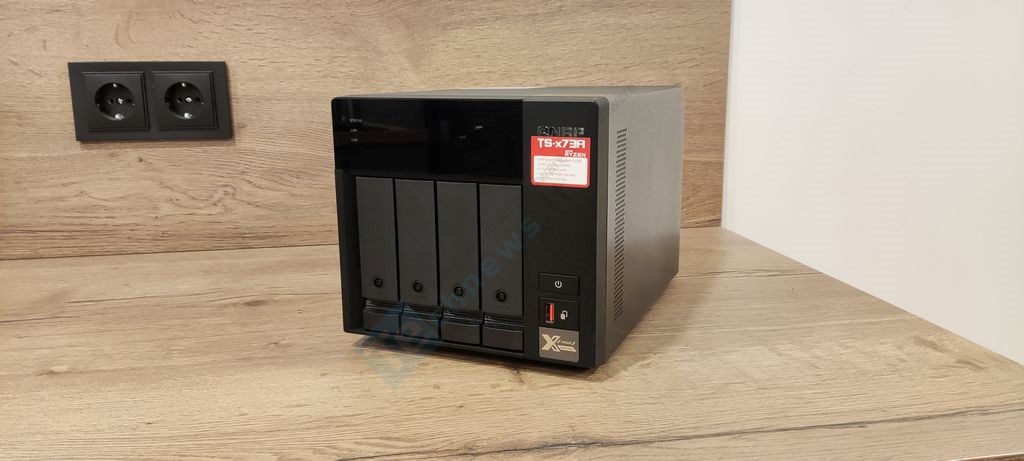

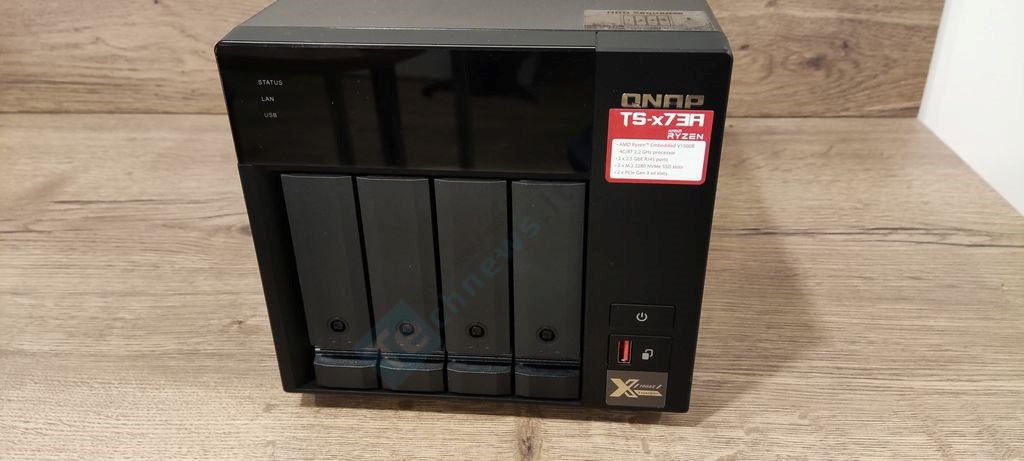

QNAP TS-473A dizainas nesiskiria nuo ankstesnių 4 talpos diskų QNAP įrenginių. Pagrindinis korpusas pagamintas iš tvirto metalo, kuris gali skleisti papildomą garsą, bet geriau išsklaido šilumą už plastikinį korpusą. Priekinė korpuso panelė yra plastikinė.

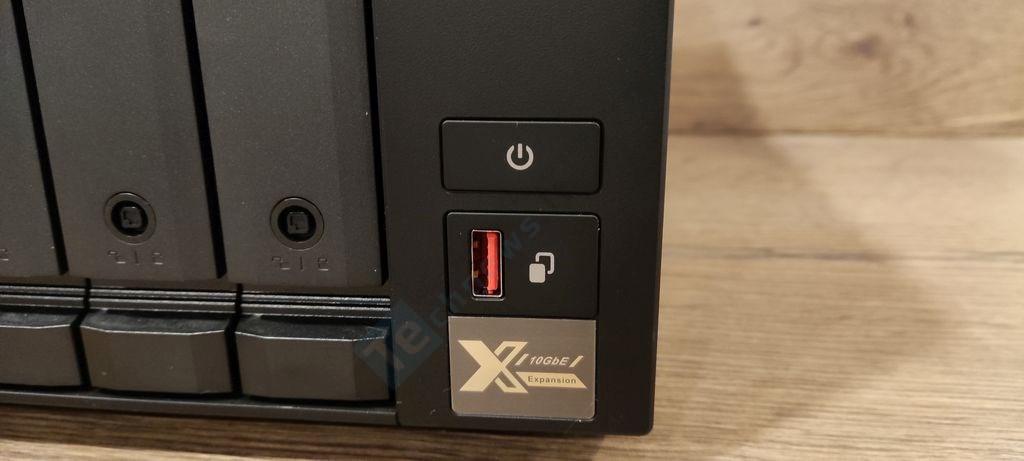

Priekinėje panelėje randame indikacines LED lemputes, kurios praneša, ar įrenginys yra įjungtas, ar yra prijungta USB laikmena. Įrenginys neturi informacinio ekranėlio, kuriame galėtume matyti IP adresą bei detalesnę informaciją apie įrenginį, tačiau tai puikiai galime pamatyti prisijungus prie įrenginio telefonu arba kompiuteriu. Taip pat priekyje yra įjungimo mygtukas, USB 3.2 (Gen 2) bei Copy mygtukas, kuris aktyvuoja kopijavimo funkciją iš USB laikmenos.

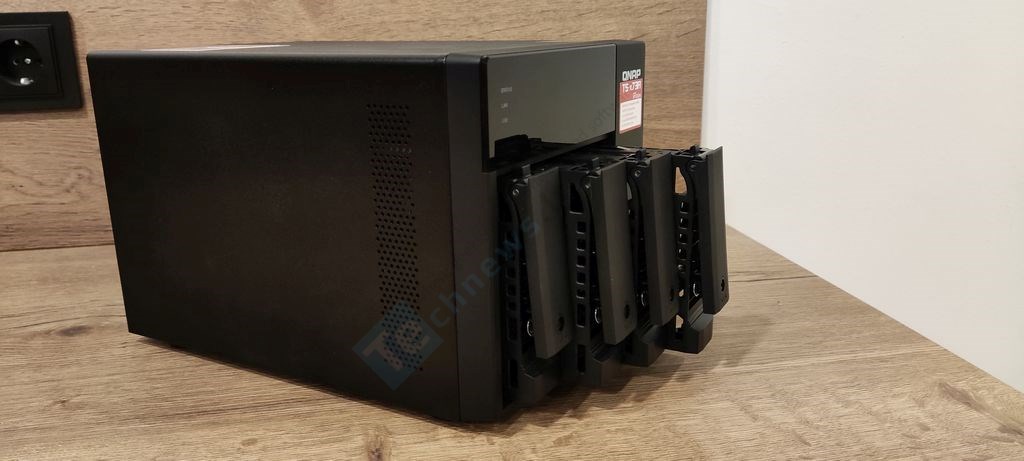

Įrenginyje yra 4 stalčiai, į kuriuos dedasi 3,5 arba 2,5 SATA diskai. Kievieno vieno disko talpa gali siekti iki 20TB. Taip pat įrenginys palaiko labai plačią RAID sistemą (RAID 0 (Stripe), 1, 5, 6, 10, Triple Mirror, Triple Parity), suteikiant galimybę iš kelių diskų padaryti kaip vieną didelės talpos diską. Kiekvienas disko stalčius turi užrakinimo sistemą, dėl netyčinio disko išėmimo. Bet tai nėra rimta apsauga nuo įsibrovėlių, kurie nulaužus užraktą gali lengvai prieiti prie diskų.

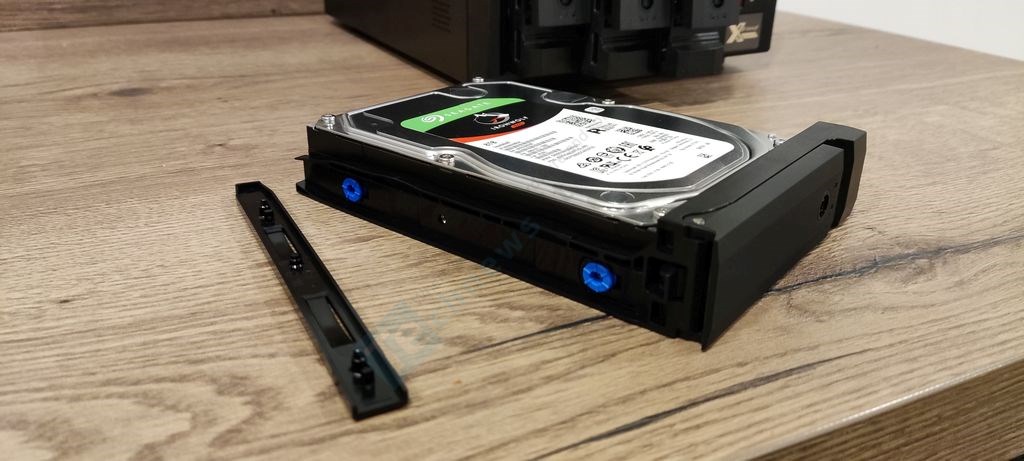

Disko stalčiai plastikiniai, kas šiek tiek sumažina disko skleidžiamą triukšmą ir vibracijos garsą. Standartiniai 3,5 diskai tvirtinasi paprastai įstatant, be varžtų, užtenka nuimti šoninius laikiklius, įspausti diską į rėmelį, kurio šonuose yra guminės tarpinės. Tada lieka uždėti šoninius laikiklius. Tvirtinant 2,5 diskus reikalingi montavimo varžtai, kurie pridėti prie anksčiau aptartų įrenginio priedų. Pats diskų tvirtinimas iš esmės nesiskiria nuo anksčiau aptarto, pagrindinis skirtumas – prie diskų iš apačios prisukami varžtukai, kurie laiko diskus stalčiuose.

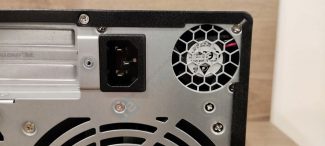

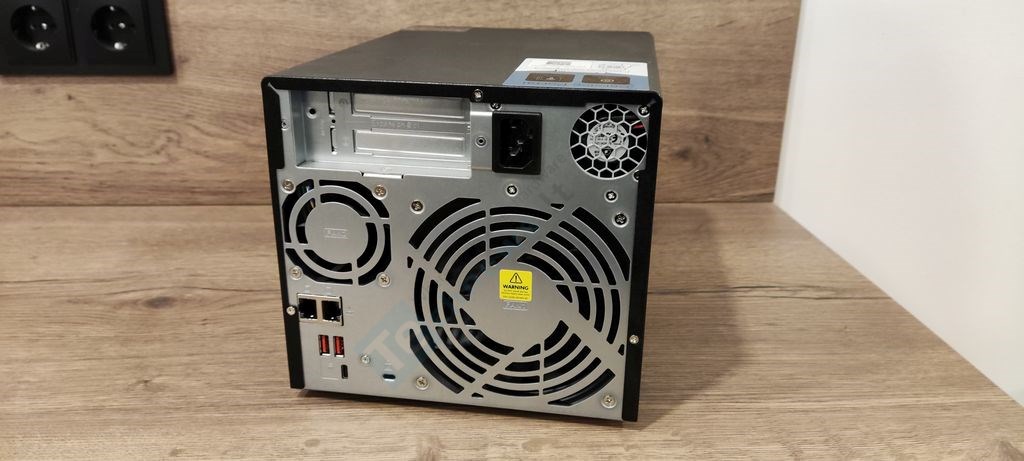

Išėmus visus stalčius gale matoma montažinė plokštė, ant kurios yra 4 SATA lizdai bei nemažai atviros vietos, kur keliauja oras ir taip vėsinami diskai. Nemažai dėmesio skirta į ventiliacijai. Įrenginio gale sumontuoti 3 ventiliatoriai: 120 mm ventiliatorius atsakingas už diskų vėsinimą, 60 mm – atsakingas už procesoriaus, atminties ir M.2 laikmenos vėsinimą, o pats mažiausias (35 mm) už maitinimo bloko vėsinimą. 120 mm ir 60 mm aušintuvo greičius galime valdyti per pačią sistemą, taip galime sumažinti įrenginio veikimo garsą. Remiantis gamintojo pateikiama informacija, veikimo garsas siekia apie 23db(A). Taip pat korpuso apačioje randame nemažai ertmių, skirtų pasyviam aušinimui.

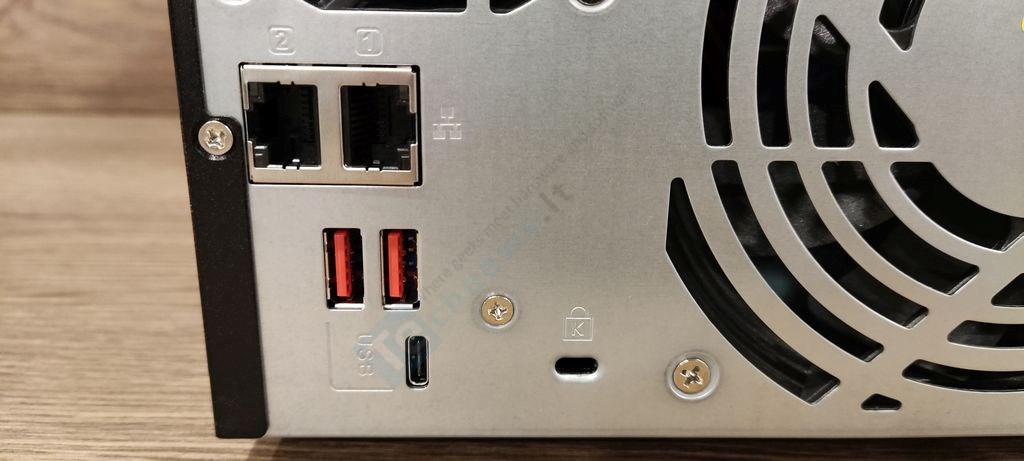

Įrenginio nugarėlėje randame du LAN 2,5 Gbe lizdus. Tai mažiau paplitę, lyginant su 10 Gbe, bet spartesni nei 1 Gbe spartos lizdai. Taip pat įrenginys palaiko Link Aggregation/ Port Trunk funkcijas, todėl spartą galime padidinti iki 5 Gbe.

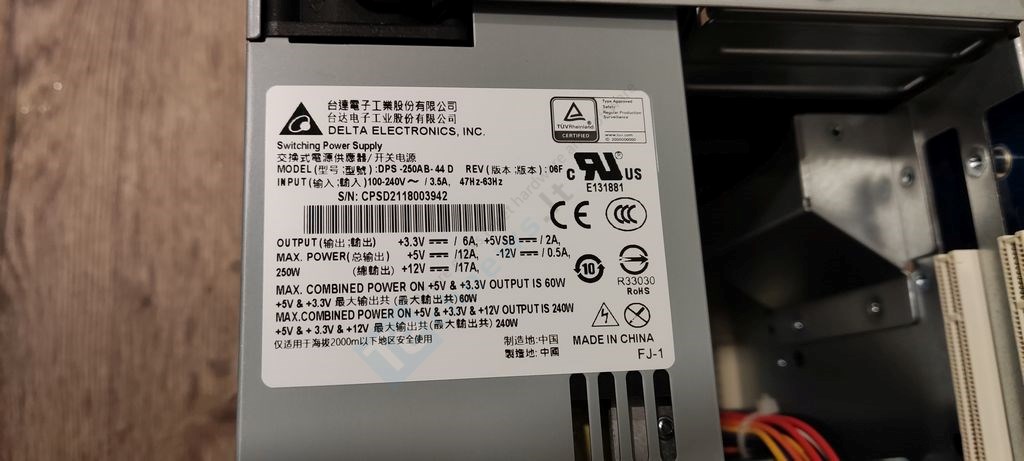

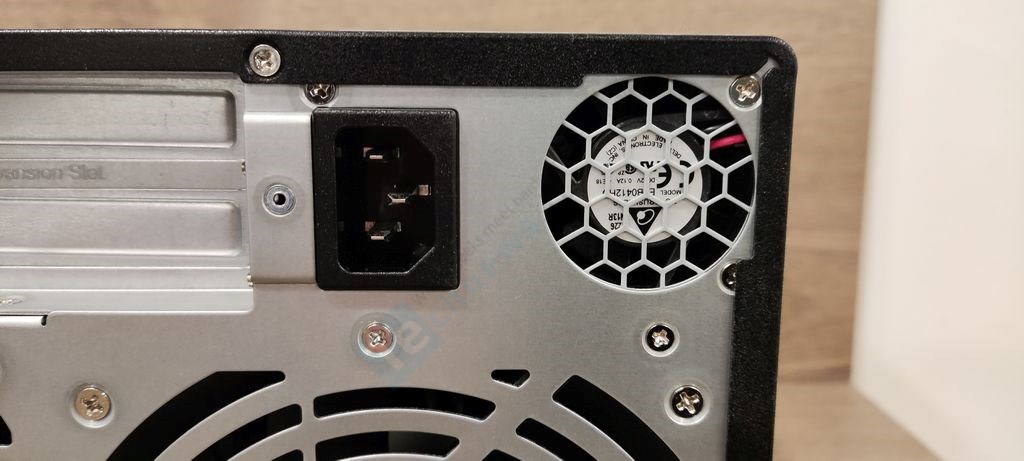

TS-473A turi savo atskirą integruotą maitinimo bloką, kurio galia 250 W. Įrenginys pasižymi mažomis elektros sąnaudomis. Kai įrenginys veikia su pilnai užpildytais diskais naudoja ~30 W, užmigus diskams suvartojimas nukrenta iki 20 W.

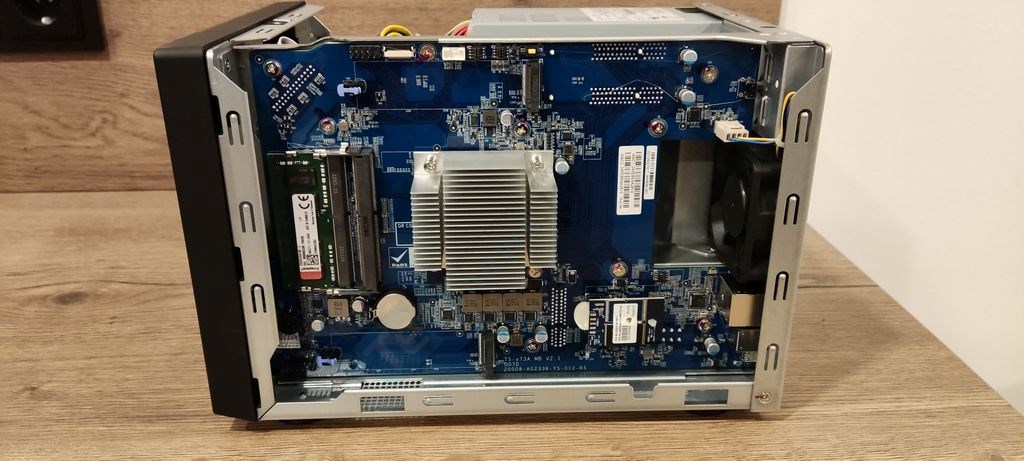

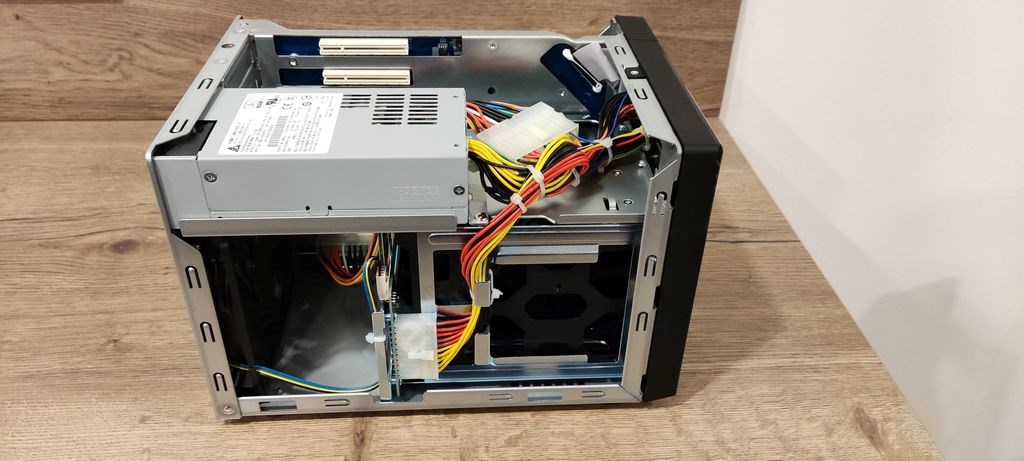

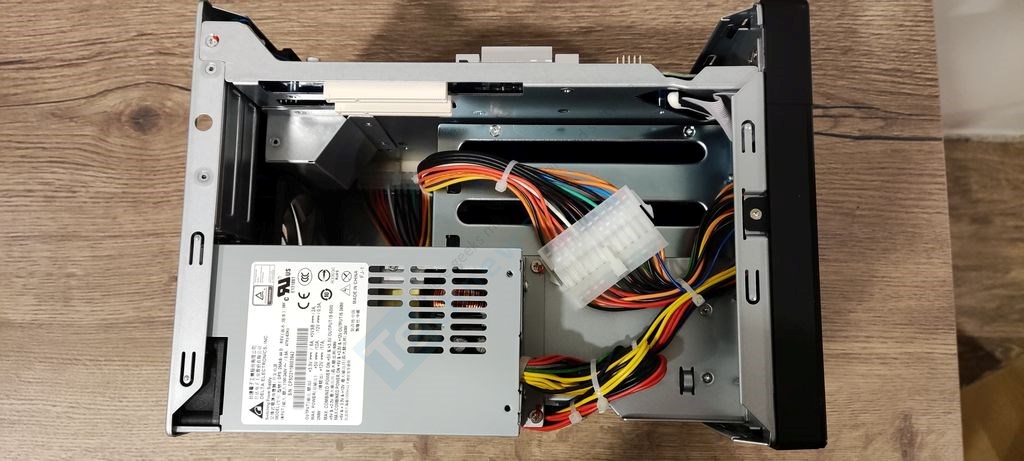

QNAP suteikia priėjimą prie pagrindinės plokštės. Išorinį metalinį korpusą laiko iš galo esantis vienas varžtas. Korpusas lengvai nusiima, todėl turime priėjimą prie aušintuvų, maitinimo bloko ir pagrindinės plokštės.

Kalbant apie įrenginio išplėtimo galimybęs, viduje randame 2x PCIe 3.0 x4, kurio kiekvieno teorinė sparta iki 4000 MB/S. Palaikomos QM2 plokštės, 10 Gbe ir/ arba NVMe, WIFI 6 plokštes bei taip pat ir kitų gamintojų plokštes, pavyzdžiui, „Intel“ ir „Mellanox“. QNAP suteikia galimybę įdėti nedidelio dydžio grafines plokštes, kurioms nereikia atskiro maitinimo iš maitinimo bloko. Įrenginys taip pat turi dvi jungtis USB 3.2 Gen 2 (10Gb/s) ir vieną C tipo USB 3.2 Gen 1 (5Gb/s). Prie jų galime pajungti papildomas išorines talpyklas, skenerį ar spausdintuvą.

Pagrindinėje plokštėje sumontuotas „Ryzen V1500B“ procesorius, kuris dirba 2.2 GHz dažniu ir turi 4 fizinius branduolius su 8 gijomis. Jis aušinamas pasyviniu būdu. Tai labai paplitęs procesorius NAS segmente, kuris palaiko visas QTS ir QuTS Hero programas bei trečių šalių programas. Taip pat šis procesorius palaiko DDR4 ECC atmintį. Procesorius neturi integruotos vaizdo plokštės, bet šiuo atveju gelbsti dvi PCIe atvirų galų jungtys.

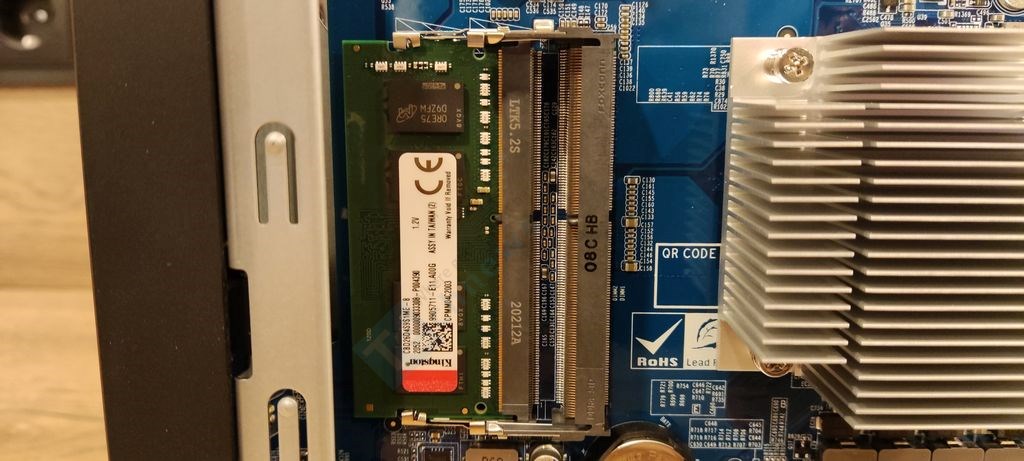

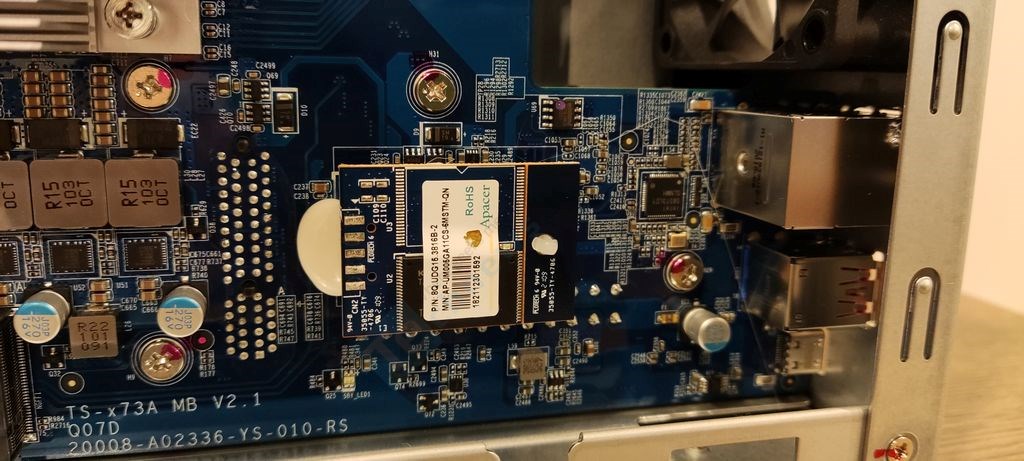

Įrenginyje randame „Kingston“ vieną 8 GB DDR non-ECC atminties modulį. Sistema palaiko du atminties modulius, leidžiant įdiegti du po 32 GB atminties modulius. Tai ypač aktualu tiems, kurie naudoja daug vaizdo stebėjimo kamerų ar dirba su virtualiomis mašinomis. Pagrindinėje plokštėje integruotas 5 GB flash modulis, kuris turi didžiąją dalį QTS programinės įrangos. Tai leidžia, sugedus pagrindiniam diskui, perkelti pagrindinius nustatymus į kitą diską, neprarandant duomenų iš sveikų diskų.

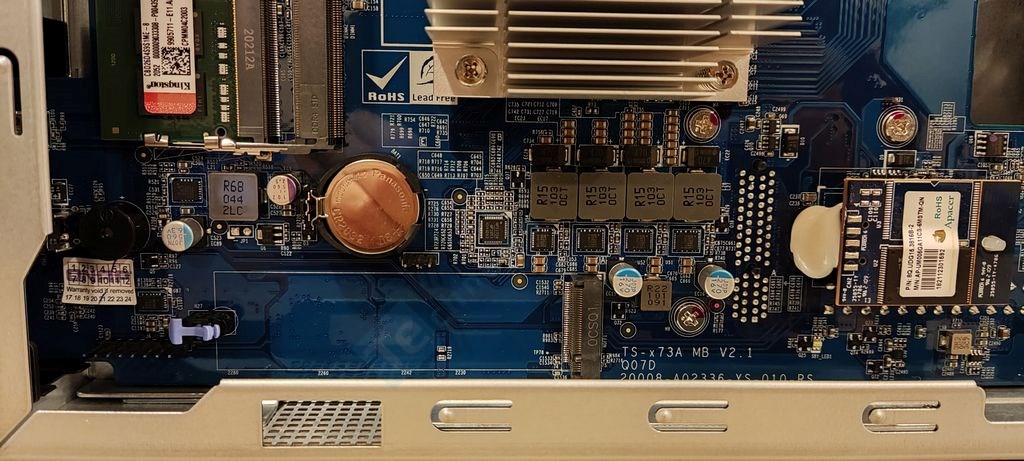

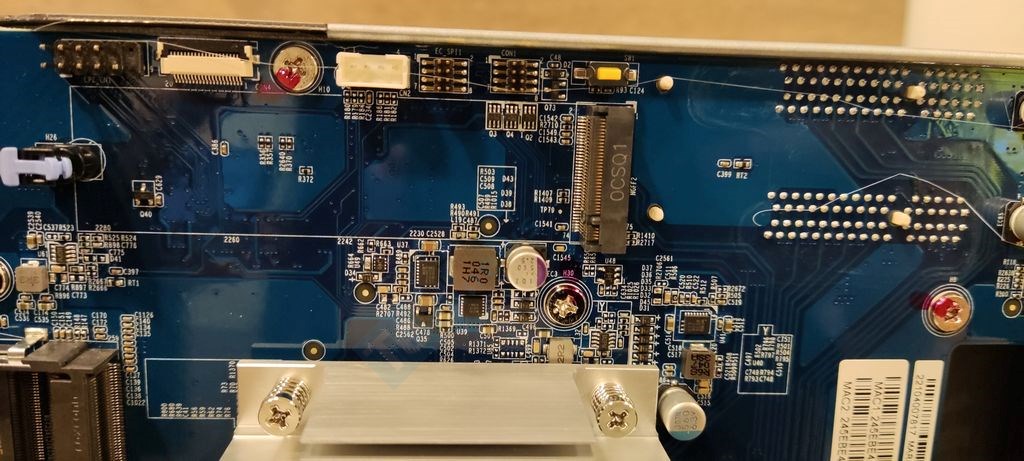

Pagrindinėje plokštėje taip pat randame du NVMe SSD 2280 lizdus, kurie palaiko PCIe 3.0 x1 standartą. Sparta ribojama iki 1000 MB/s. Nustebino tai, kad nereikia NVMe SSD disko tvirtinti varžtais. Tvirtinimui naudojamas plastikinis fiksatorius, kuris apriboja NVMe plokštės ilgį.

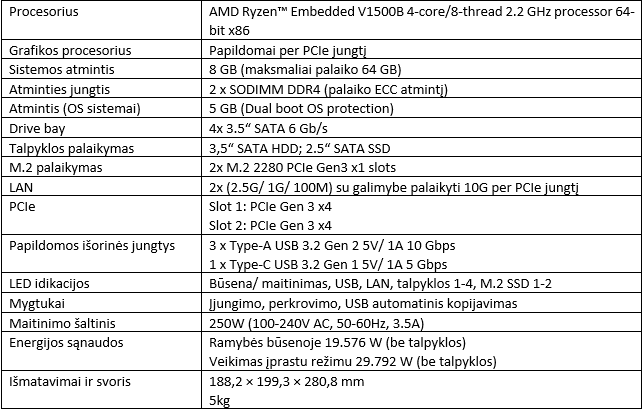

Specifikacijos
