„ASRock X570 Steel Legend“: kaip atrodo viena pigiausių „ASRock“ X570 pagrindinių plokščių?

Netikėtumai su Infinity Fabric magistrale

Pirmiausiai trumpai pasibandėme pirmo leidimo (1.10) BIOS versiją, kurią jau turėjo mūsų testavimo pavyzdys. Likome nustebinti dėl nesėkmingo G.SKILL modulių treniravimo taikant XMP @3600 MHz dažnį, nors „ASUS ROG Crosshair VIII Formula“ tokios problemos neturėjo. Atnaujinome BIOS iki naujausios 1.90 versijos, kuri turi 1.0.0.3ABBA mikrokodą. Treniravimas jau buvo sėkmingas, tačiau Cinebench r20 testo metu sistema netikėtai persikrovė. Tas pats testas buvo pakartotas dar keletą kartų ir visus kartus sistema persikrovė. BIOS’e išjungėme XMP, tačiau pagrindinė plokštė ilgai kankinosi ir sėkmingo POST neįvykdė – prireikė papildomai išjungti ir įjungti sistemą. Dėl sistemos nestabilumo pirmiausiai įtarėme pagrindinės plokštės negebėjimą dirbti su operatyviąja atmintimi.

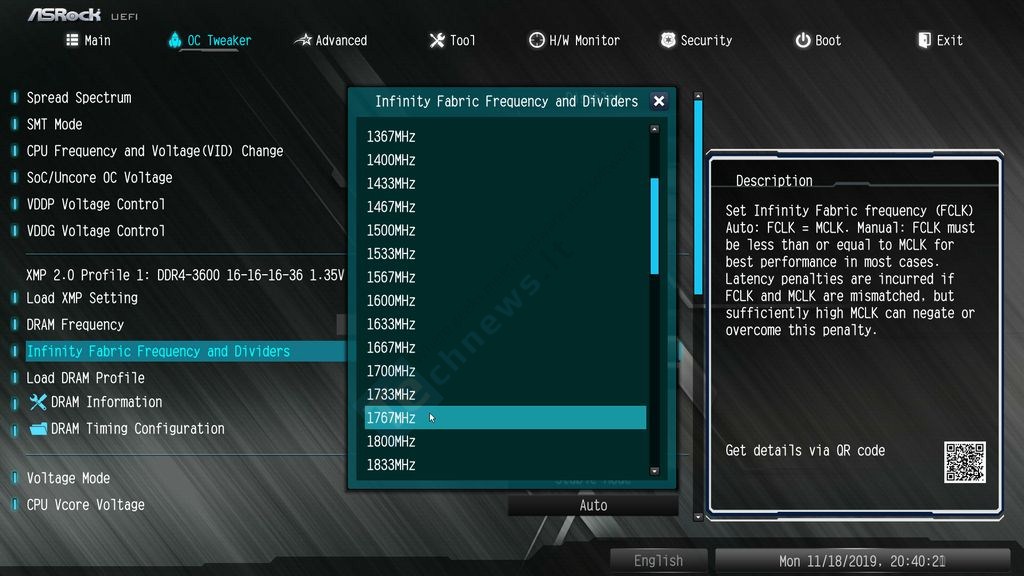

Pirma, ką padarėme, tai sumažinome DRAM dažnį nuo 3600 MHz iki 3466 MHz. Leidžiant Cinebench r20 sistema nebepersikrovė. Įdomu, kad „ASRock“ atveju mažinant DRAM dažnį žemiau 3600 MHz Infinity Fabric magistralės dažnis nesikeičia ir lieka 1800 MHz. Taigi vartotojui reikia atlikti papildomą veiksmą ir sumažinti FCLK dažnį pačiam. Atlikome dar vieną bandymą: G.SKILL modulius palikome dirbti 3600 MHz dažniu, o FCLK dažnį sumažinome iki 1733 MHz. Toks žingsnis irgi stabilizavo sistemą. Iš to kyla išvada, kad „ASRock“ pagrindinė plokštė nesugeba išlaikyti stabilumo, kai UCLK ir FCLK dirba santykiu 1:1 taikant 1800 MHz dažnį. To priežastis galėtų būti per maža VDDR SOC įtampa, tačiau sulyginę „Steel Legend“ ir „Formula“ įtampas pasitelkiant Ryzen Master parodymus pamatėme identiškas vertes, po 1,1 V.
