Gėris ir ausims, ir akims: „Gigabyte GA-Z270X-Gaming 7“

Žvilgsnis iš arčiau

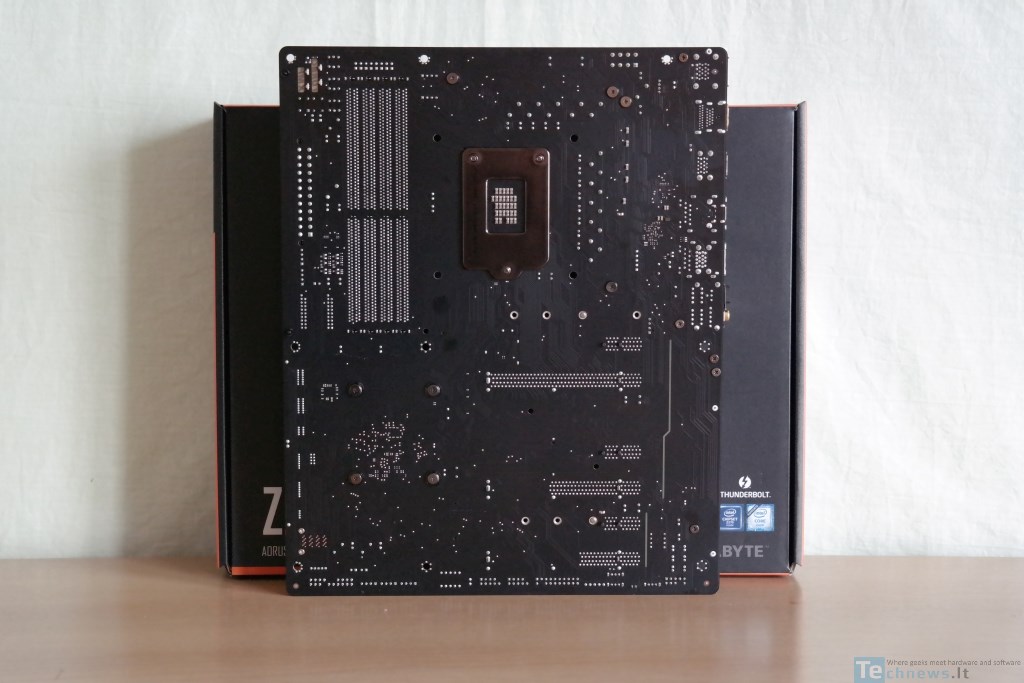

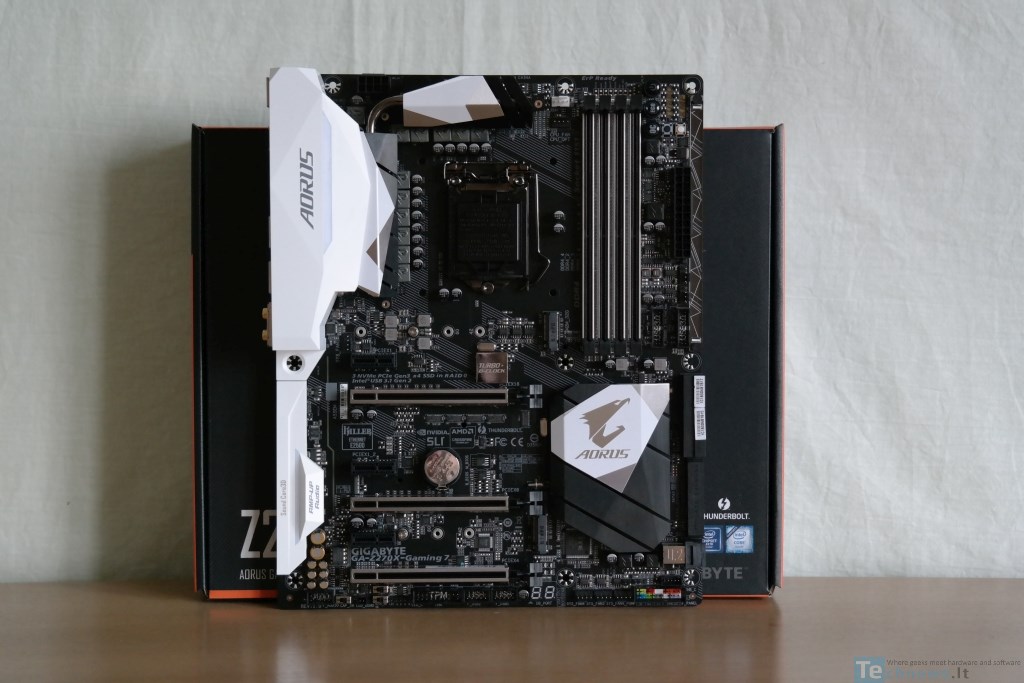

Šiuo metu iš keturių didžiųjų pagrindinių plokščių gamintojų nėra tokio, kuris savo bagaže neturėtų juodai balto high-end produkto. ATX formato „Gigabyte GA-Z270X-Gaming 7“ būtent tokia ir iš dalies savo išoriniu dizainu primena kadaise pas mus atkeliavusią „Asus Z170 Deluxe“. Nereikia stebėtis, kodėl gamintojai šią spalvų kombinaciją yra pamėgę – juodos montažinės plokštės ir balti gaubtai turi daugybę gerbėjų. Mes – vieni iš jų. Ant VRM grandinę ir Z270 mikroschemų rinkinį aušinančių radiatorių užtepta baltos – juodos spalvų „mikstūra“ neleidžia produktui nugrimzti į monotoniją, o sidabro spalva blizgantys sustiprinti PCI-Express x16 bei DIMM lizdai įneša papildomo gyvumo. Kam jo dar trūksta turės palūkėti, kol „Gigabyte GA-Z270X-Gaming 7“ gaus visus reikalingus komponentus ir mes galėsime spustelti on-board įjungimo mygtuką.

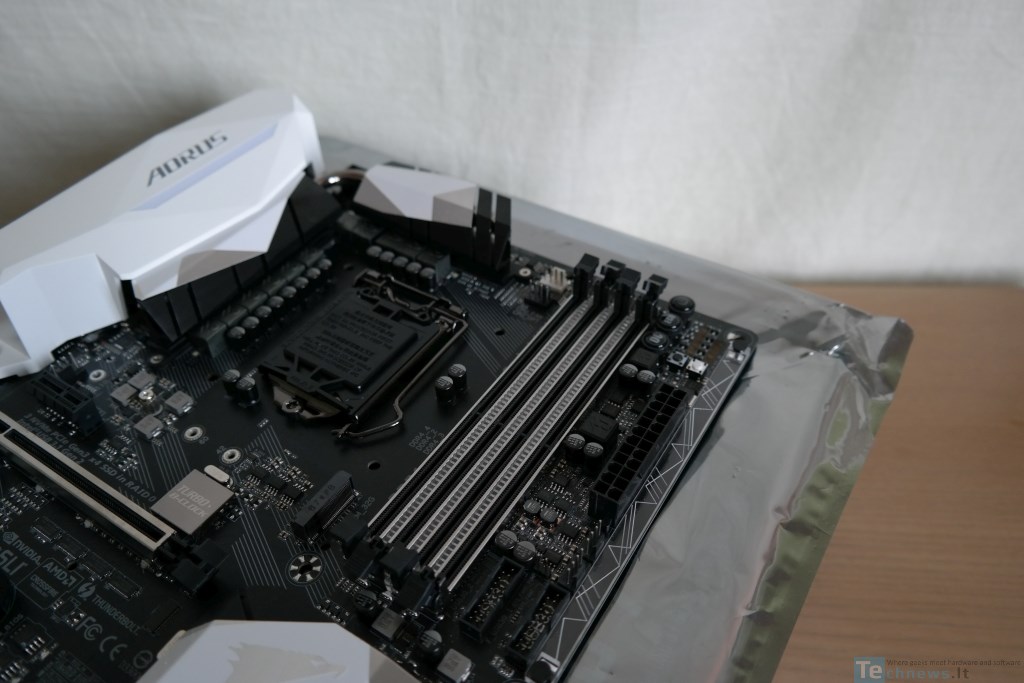

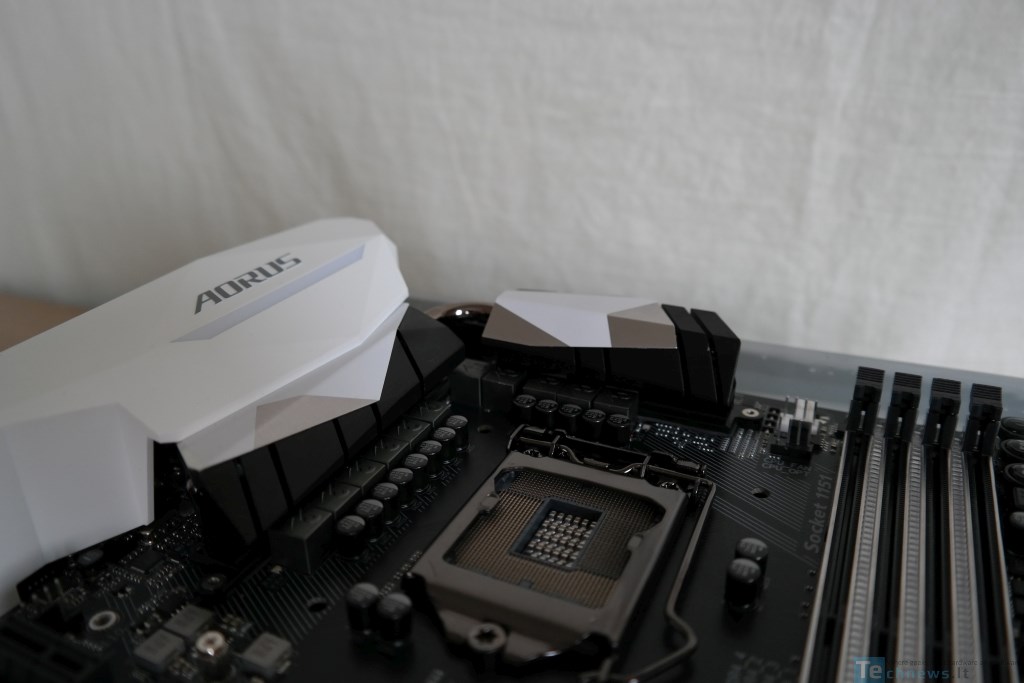

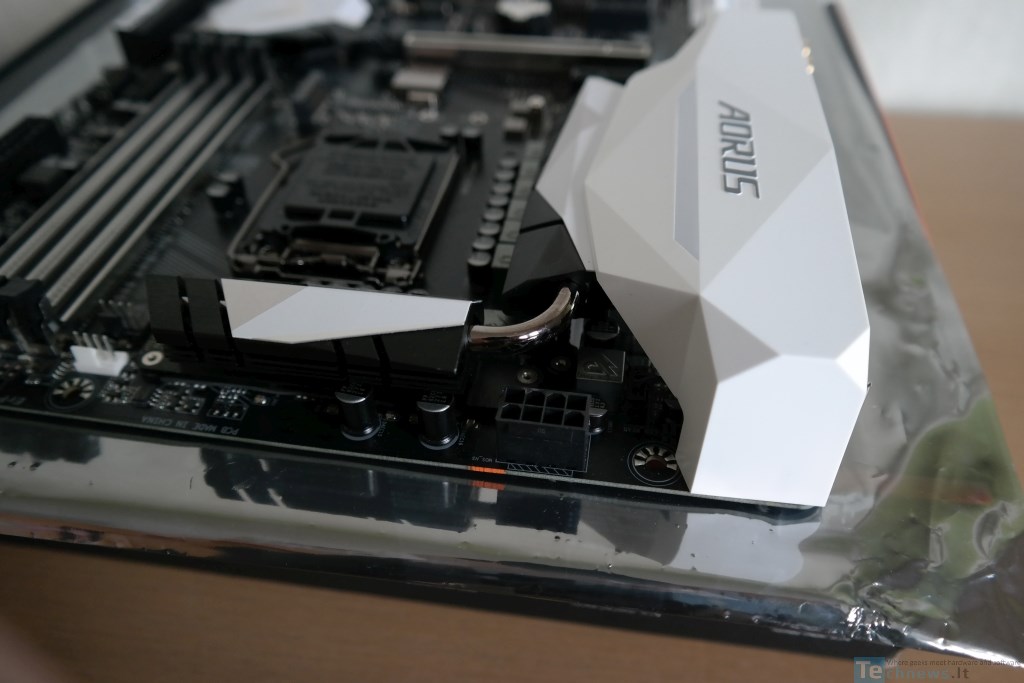

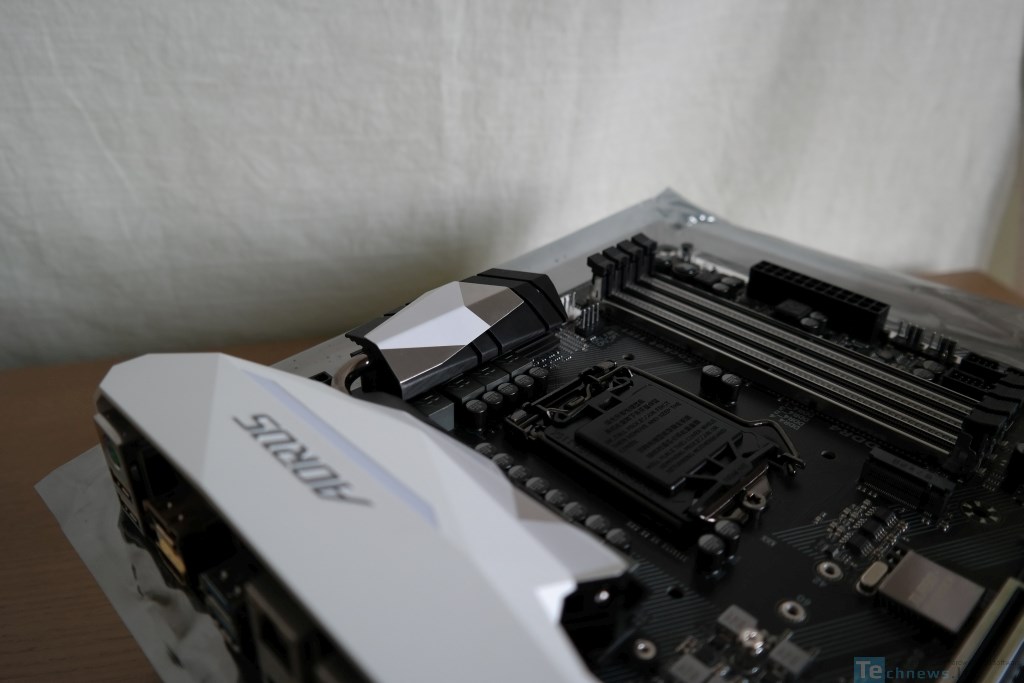

Aplink LGA 1151 lizdą vietos daug, tačiau, kaip jau tapo įprasta, aukšti RAM moduliai gali sukelti problemų naudojantiems masyvius orinius aušintuvus. Verta pažymėti, kad Z270X Gaming 7 yra paskutinė „Aorus“ pagrindinė plokštė, gavusi standartinius VRM grandinės radiatorius. Gaming 8 ir Gaming 9 modelių savininkai jau turi galimybę į VRM radiatorius atvesti vandenį. Šiame modelyje VRM aušinimo efektyvumą didina radiatorius jungiantis karščio vamzdelis. „Gigabyte GA-Z270X-Gaming 7“ pasižymi 8 + 3 VRM fazių dizainu: trys fazės tenka integruotai grafikai ir aštuonios centriniam procesoriui, tačiau labai panašu į tai, kad CPU fazės yra padvigubintos ir tikras jų skaičius siekia keturias, kadangi kiekvienas draiveris gavo po papildomą porą MOSFET tranzistorių. Aukštesnėje pusėje panaudoti „Vishay SiRA18“, o žemesnėje SiRA12 tranzistoriai. Atminčiai skirtoje VRM grandinėje panaudoti tokie patys „Vishay“ tranzistoriai, tačiau viršutinėje dalyje paliktas tik vienas SiRA18. PWM valdikliu pasirinktas pusiau analoginis, pusiau skaitmeninis „Intersil ISL95866“ valdiklis. Polimeriniais kondensatoriais pasirinkti „DuraBlack“ šeimos atstovai. Procesorius maitinimą gaus viena 8-pin EPS12V jungtimi, o žemiau LGA lizdo esantis „Turbo B-Clock“ generatorius leidžia viršyti standartines BCLK dažnio lubas, siekiančias ~170 MHz. „Gigabyte“ nurodo, kad maksimalus BCLK dažnis gali siekti net 500 MHz.

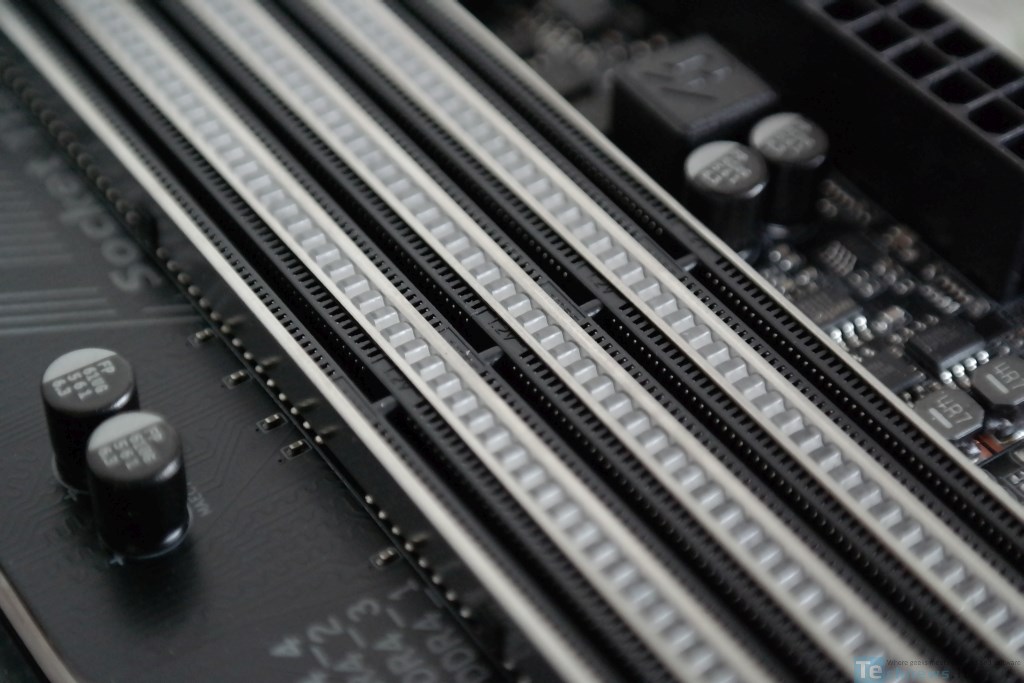

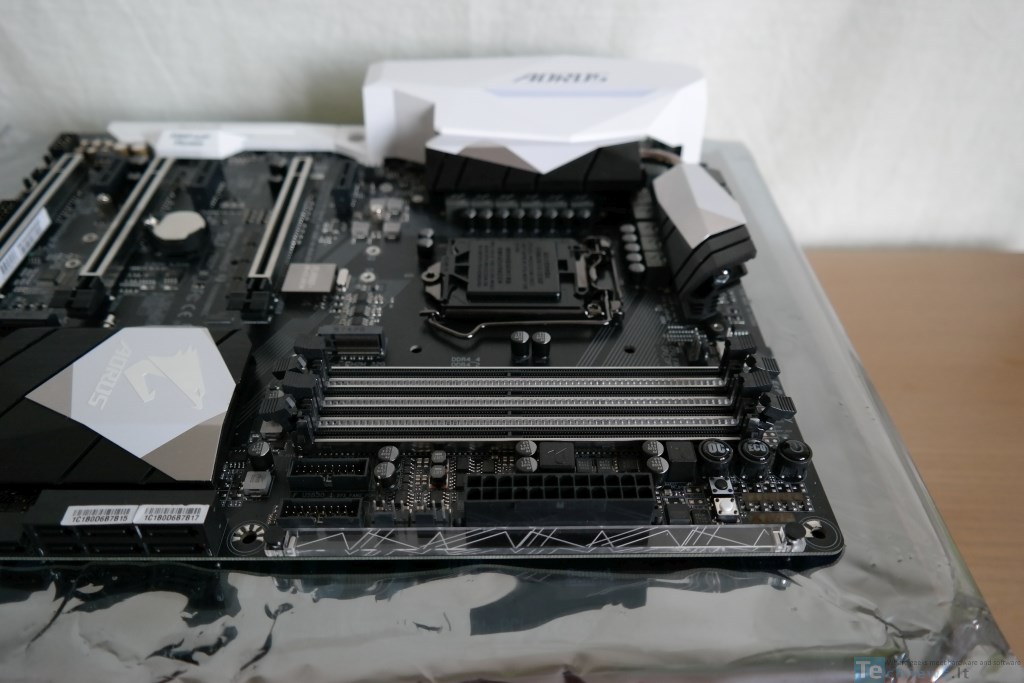

Keturi, sustiprintą korpusą turintys, DIMM lizdai priima iki 64 GB DDR4 atminties, kurios dažnis gali siekti 4000 MHz (O.C.). Gigabyte GA-Z270X-Gaming 7 palaiko tiek non-ECC, tiek ECC klaidų taisymą turinčius atminties modulius, kurie bus priversti veikti non-ECC režimu. Abipusio RAM modulių fiksavimo mechanizmo neteko matyti jau labai seniai. Tokį „Gigabyte“ sprendimą paaiškinti sunku, mat, pavyzdžiui Asus, yra visiškai jo atsisakiusi ir diegia vienpusį mechanizmą net tada, kai blokavimo tikimybė lygi nuliui. Bet kokiu atveju „Gigabyte“ gali sau leisti prabangą naudoti dvipusį mechanizmą, nes virš pagrindinio PCI-Express 3.0 x16 lizdo sumontuotas PCIe 3.0 x1.

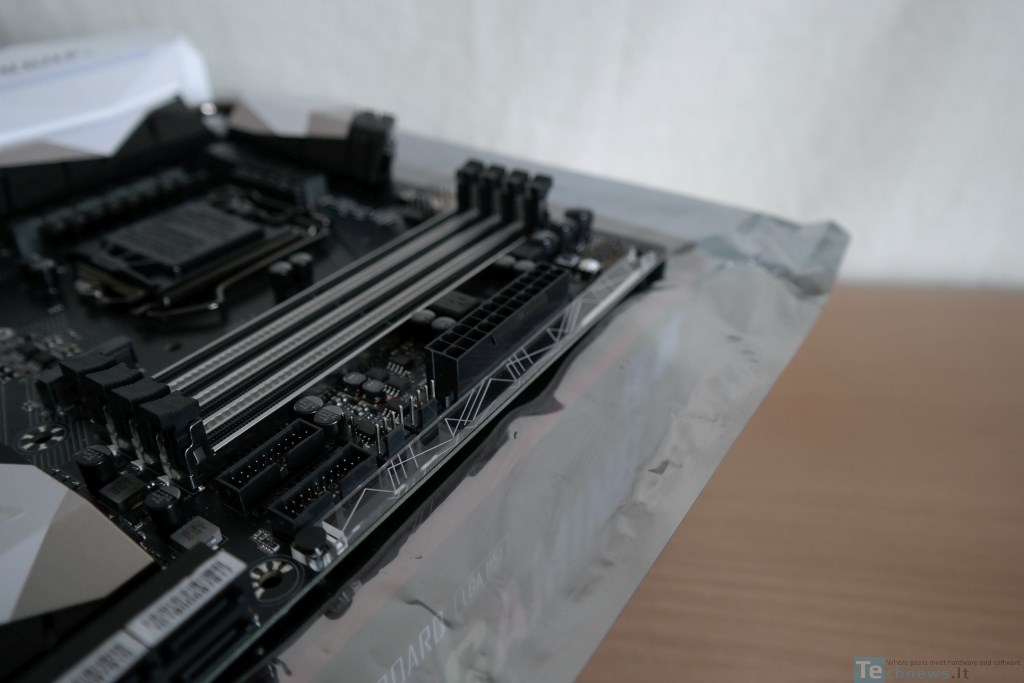

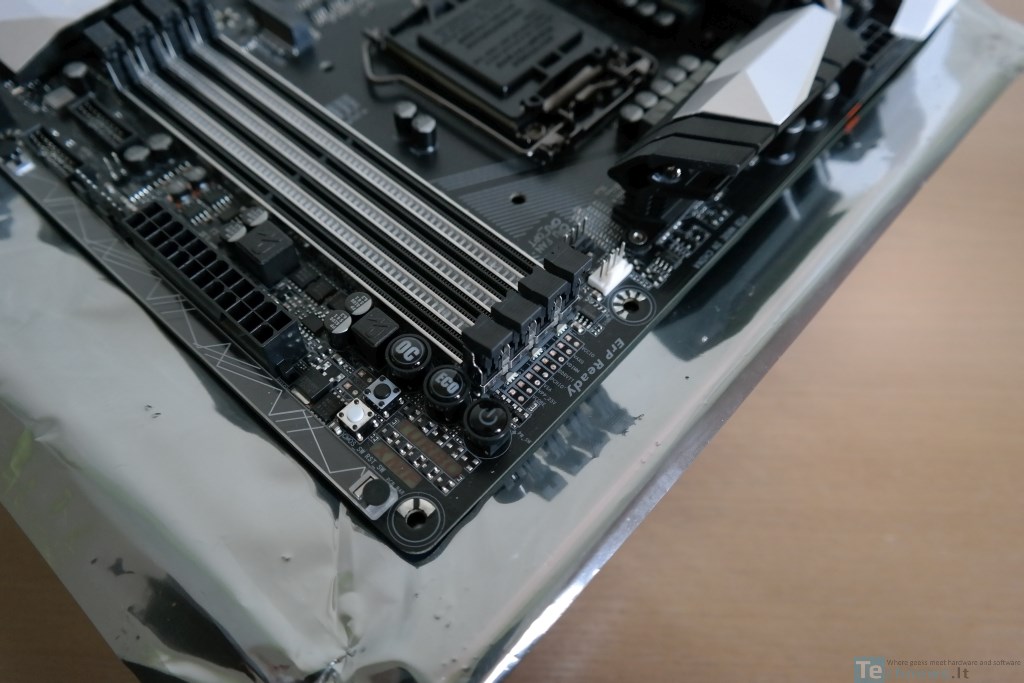

Greta DIMM lizdų išdėstyti on-board mygtukai. Visada džiaugiamės on-board mygtukų egzistavimu, tačiau šįkart turėjome būti akilūs. Trimis didžiaisiais mygtukais galima įjungti/išjungti sistemą ir aktyvuoti OC bei ECO režimus, o mažaisiais, neturinčiais kepurėlių, perkrauti sistemą (baltasis) ir anuliuoti UEFI BIOS nustatymus (juodasis mygtukas). Sumaišyti šių dviejų mygtukų paskirtį labai nesunku, todėl labai realu atsitiktinai nurezetinti BIOS’ą. Dešiniau „start“ mygtuko įrengti įtampų matavimo taškai, o korpuso USB 3.0 lizdams skirtos dvi USB 3.0 galvutės, valdomos „Realtek RTS5411“ valdiklio. Išilgai PCB krašto matoma stikline imitacija pasižyminti ir įdomų raštą turinti LED RGB juostelė. Apšvietimą neabejotinai gaus ir DIMM lizdai, tarp kurių įspraustos kiek kitaip atrodančios juostelės.

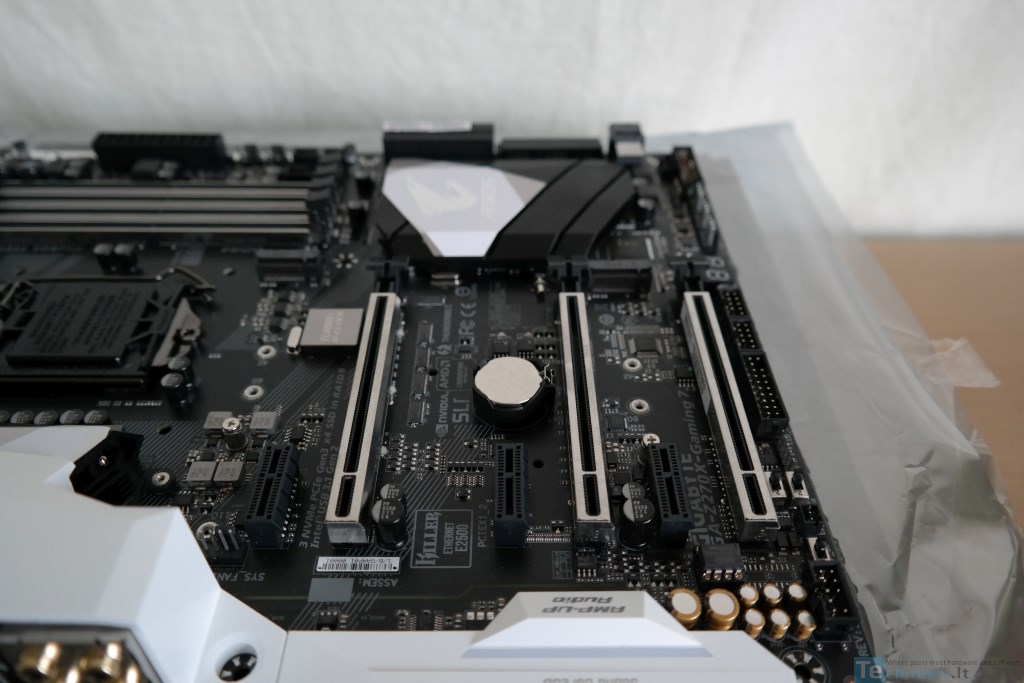

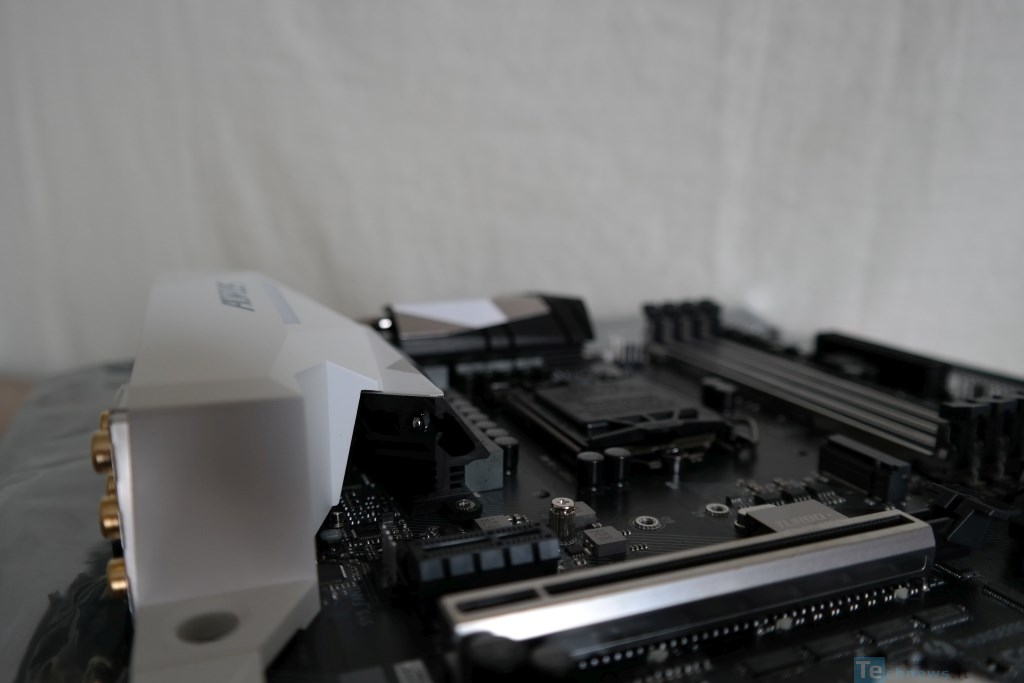

Tarp dviejų pagrindinių PCI-Express 3.0 x16 lizdų palikta daugiau vietos tam, kad viršutinė vaizdo plokštė galėtų laisviau kvėpuoti SLI/„CrossFire“ tipo sistemose. Šie du lizdai dalinasi pralaida, todėl abiems esant užimtiems veiks 8x/8x režimu. Trečiojo PCI-Express 3.0 x16 lizdo realus pralaidumas siekia x4, be to jis pralaida dalinasi su virš jo esančiu antruoju M.2 (32 Gb/s) lizdu. Į pastarąjį įstačius SSD kaupiklį, trečiojo PCIe 3.0 x16 lizdo pralaidumas sumažės iki x2. Panaudojus SATA magistralę naudojantį M.2 formato SSD kaupiklį bus atjungtas 0 identifikuotas SATA lizdas.

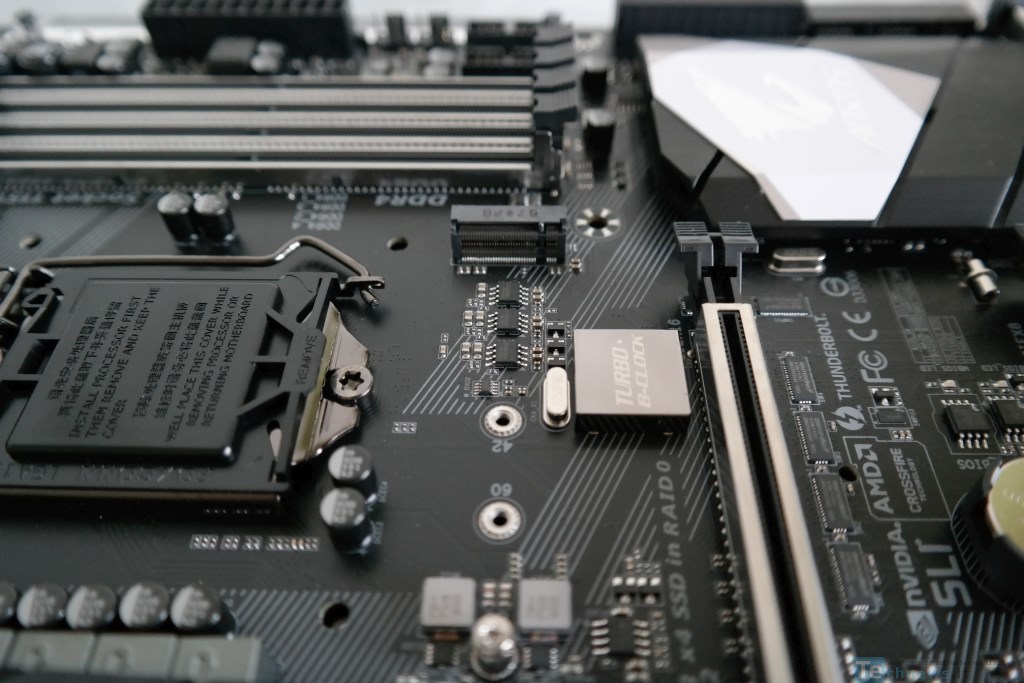

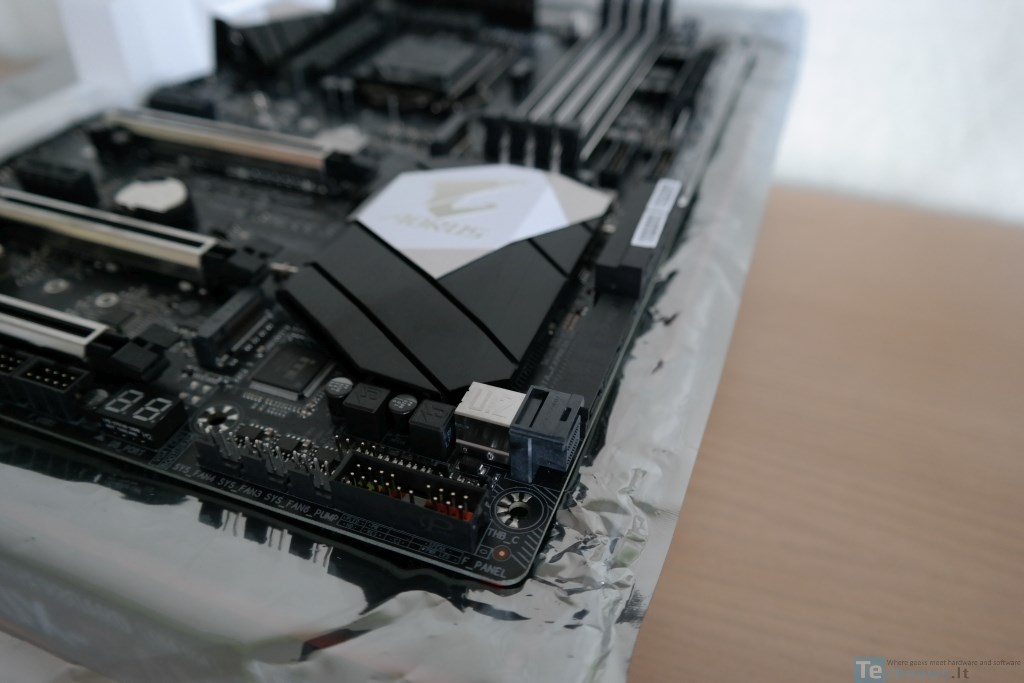

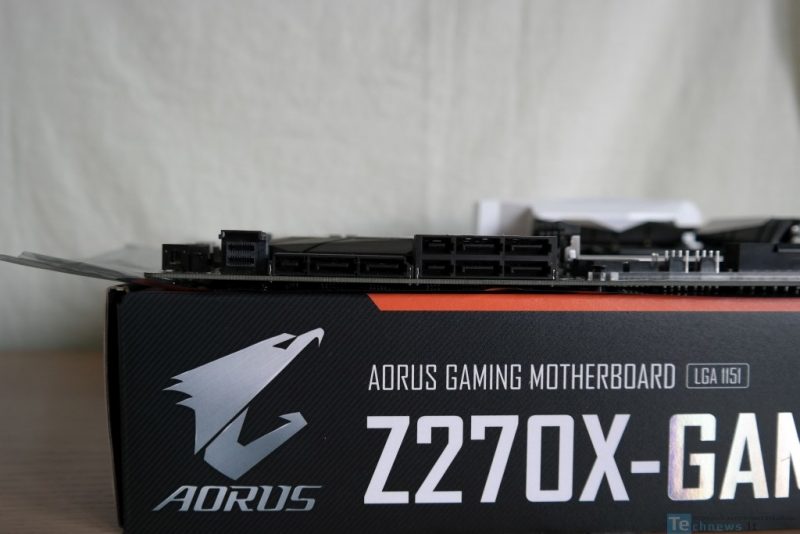

Pagrindinis M.2 lizdas, kuris dalinasi pralaidumu su 4-u bei 5-u SATA lizdais, įrengtas virš aukščiausiai iš trijų esančių PCIe 3.0 x1 lizdų. Kaip ir antrasis, jis palaiko SATA bei PCI-Express magistralę naudojančius SSD kaupiklius, kurių maksimalus ilgis gali pasiekti 110 mm. Į tarp PCIe 3.0 x16 lizdų likusį M.2 lizdą galima sumontuoti 80 mm ilgio SSD kaupiklį. Z270X Gaming 7 taipogi gavo 6x SATA III (6 Gb/s) lizdus, kurie poromis suskirstyti į tris SATA Express (10 Gb/s) lizdus. Nesunku atskirti ir 32 Gb/s pralaidumą garantuojantį, bet pripažinimo dar negavusį, U.2.

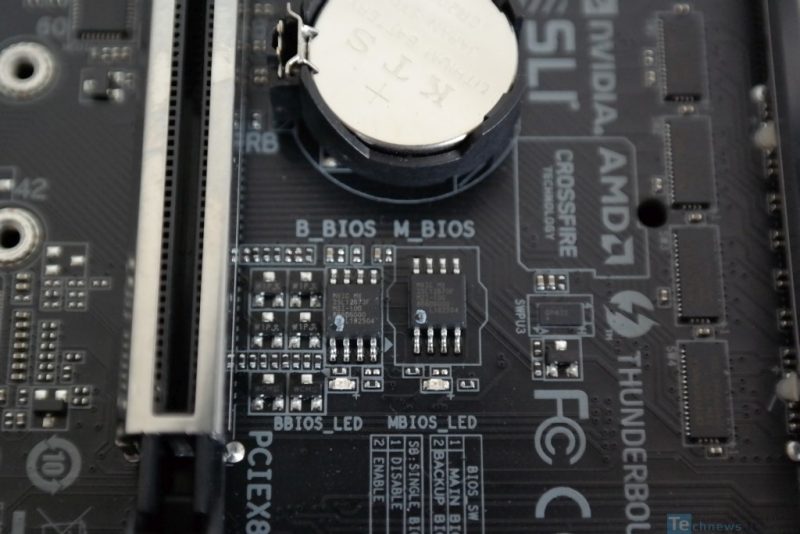

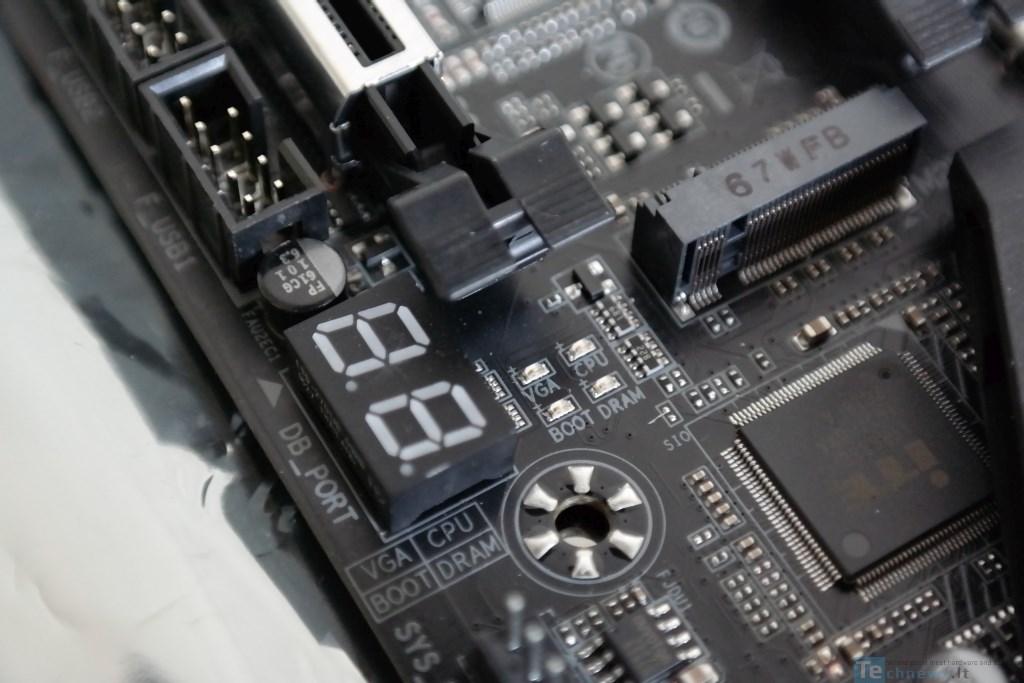

Baterija įstatyta tokioje vietoje, kad norint ją išimti nereikės judinti vaizdo plokštės, nebent jos aušinimo sistema užima daugiau nei 2 PCI lizdus. „Gigabyte GA-Z270X-Gaming 7“ gali pasigirti dviguba BIOS sistema, tačiau šiek tiek liūdina tai, kad mikroschemos neišimamos – jos prilituotos prie PCB. Į aukštesnį lygį diagnostikos informatyvumą pakelia dviejų skaitmenų „Debug“ ekranėlis ir keturi „Debug“ LED indikatoriai.

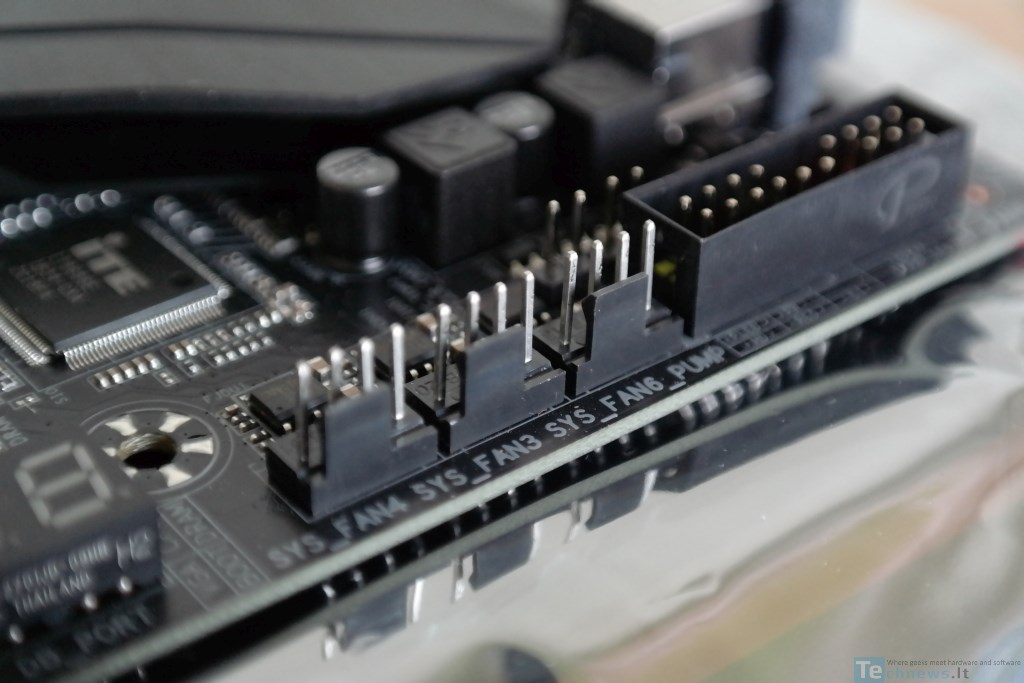

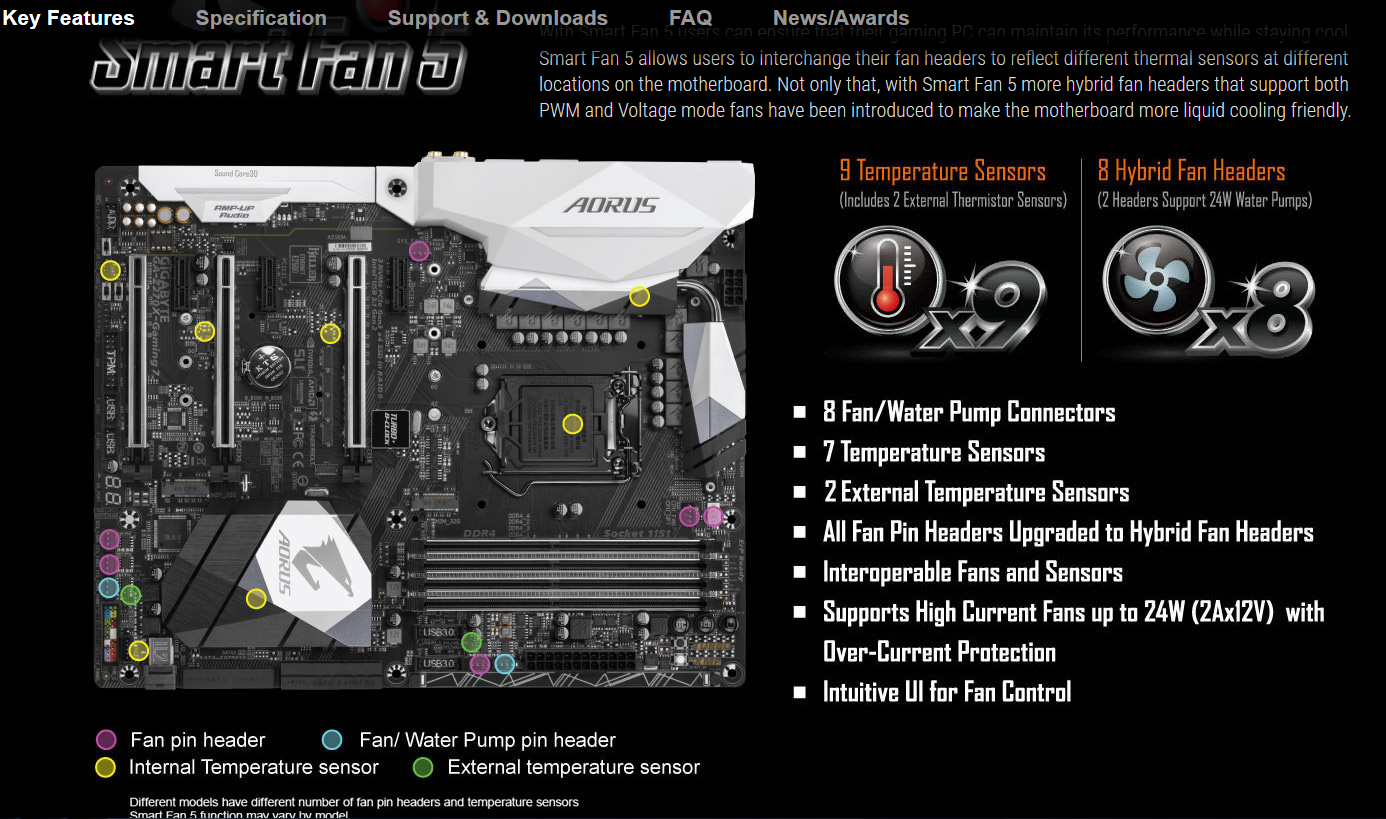

Ant „Gigabyte GA-Z270X-Gaming 7“ montažinės plokštės išdėstyti 8x 4-pin lizdai. Du iš jų skirti CPU aušintuvui, dar du – vandens pompoms, nors gali aprūpinti ir įprastus ventiliatorius. Visi iki vieno lizdai yra hibridiniai, todėl gali patys nuspręsti jiems veikti PWM ar DC režimu. Maža to, maksimali užtikrinima srovė siekia 2 A (24 W) ir kiekvienas lizdas turi OVP apsaugą.

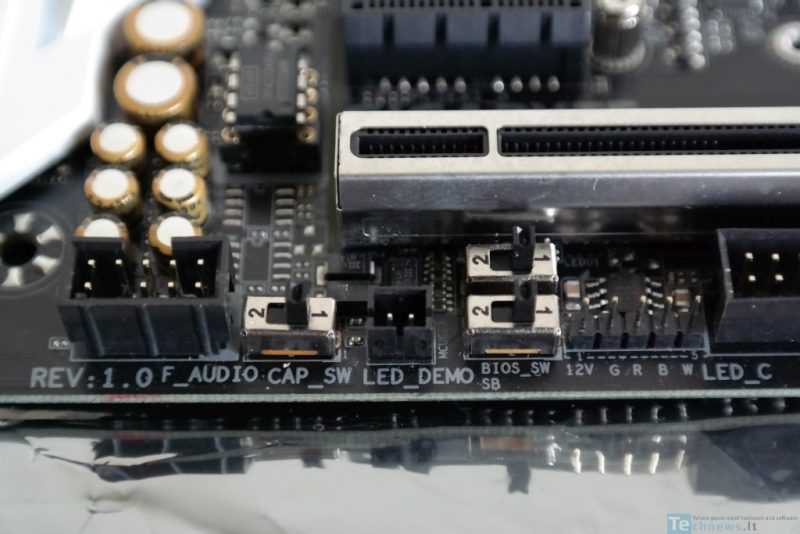

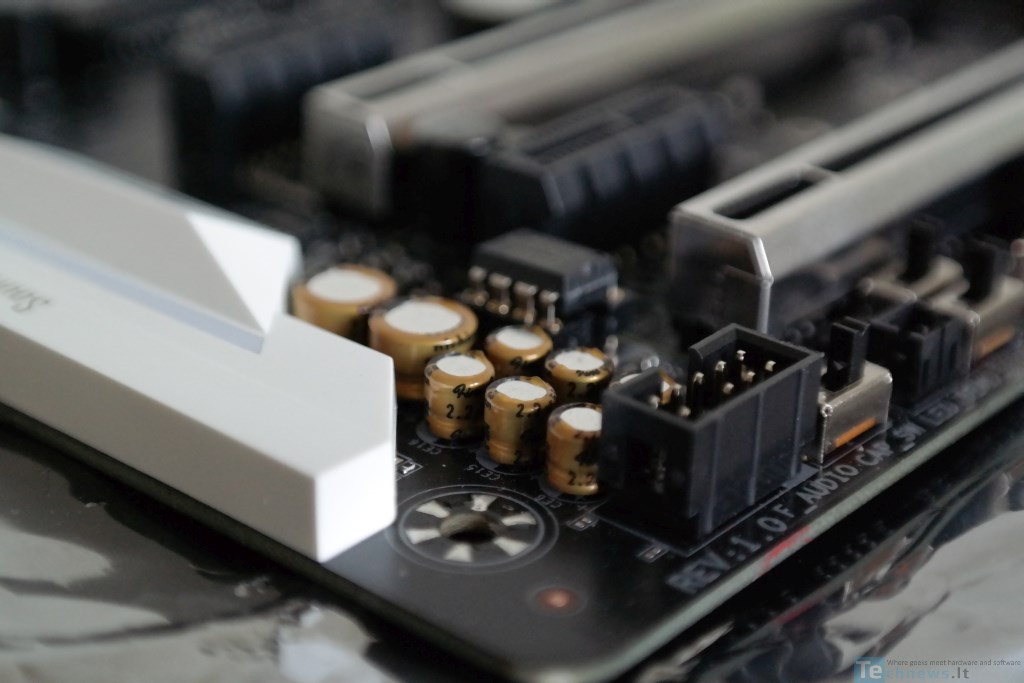

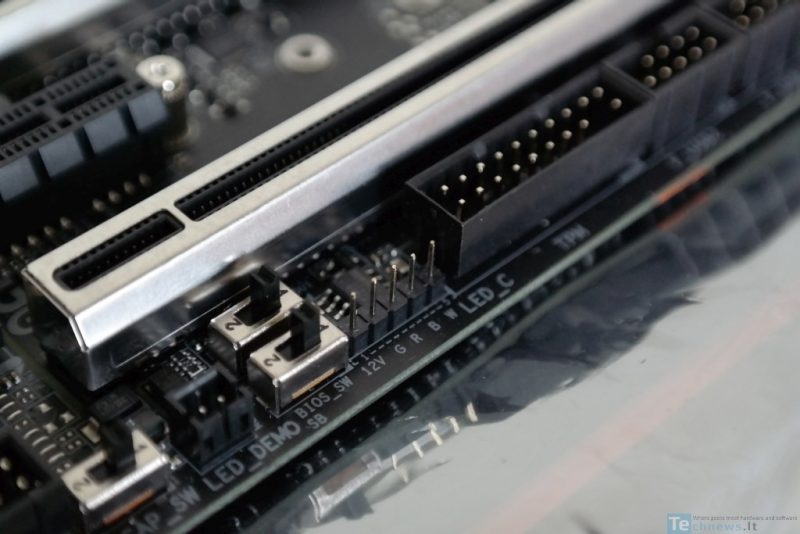

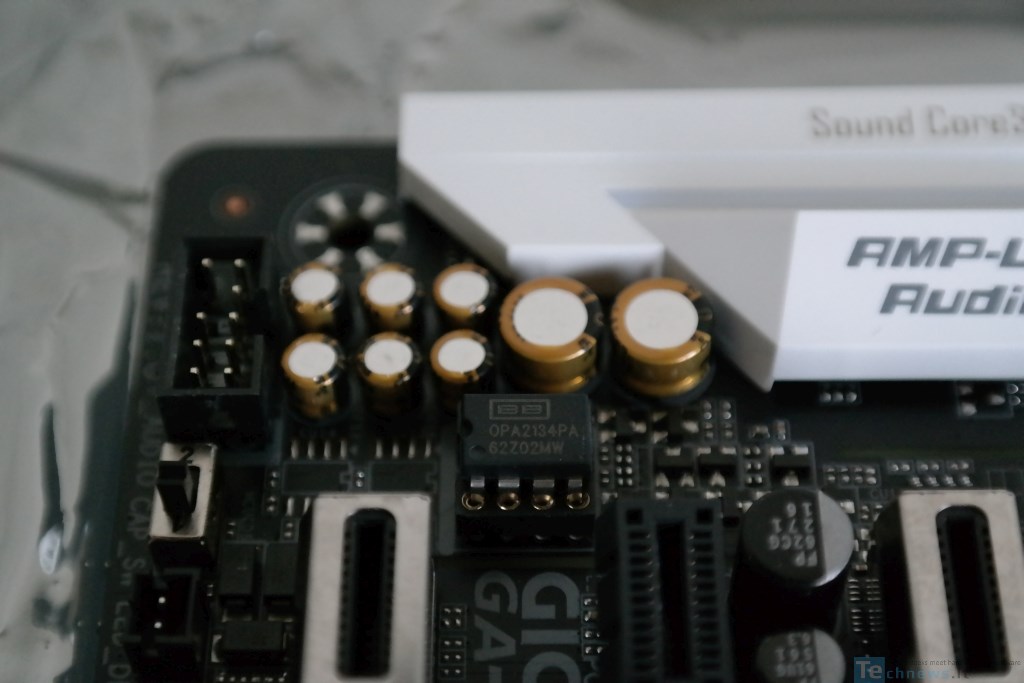

Garso posistemis sudarytas iš keturis branduolius turinčio „Creative Sound Core 3D“ procesoriaus ir „Texas Instruments OPA2134“ operacinio stiprintuvo, kuris gali būti pakeistas į kitą OP-AMP’ą ieškant priimtinesnio skambesio. Be klausimų garso posistemio zona yra izoliuota, o kondensatoriais pasirinkta „Nichicon“ produkcija. Kartu su tvarkyklėmis pateikiamas programinis paketas, turintis „SBX Pro Studio Suite“, „Scout Mode“ ir „VoiceFX“. Po žemiausiai esančiu Pcie 3.0 x16 lizdu įrengta trejetas slankiklių, kuriais galima pasirinkti pagrindinį arba atsarginį BIOS, BIOS režimą (single/dual) ir nuo 2,5 iki 6 kartų sustiprinti garsą ausinių išėjime, I/O panelėje.

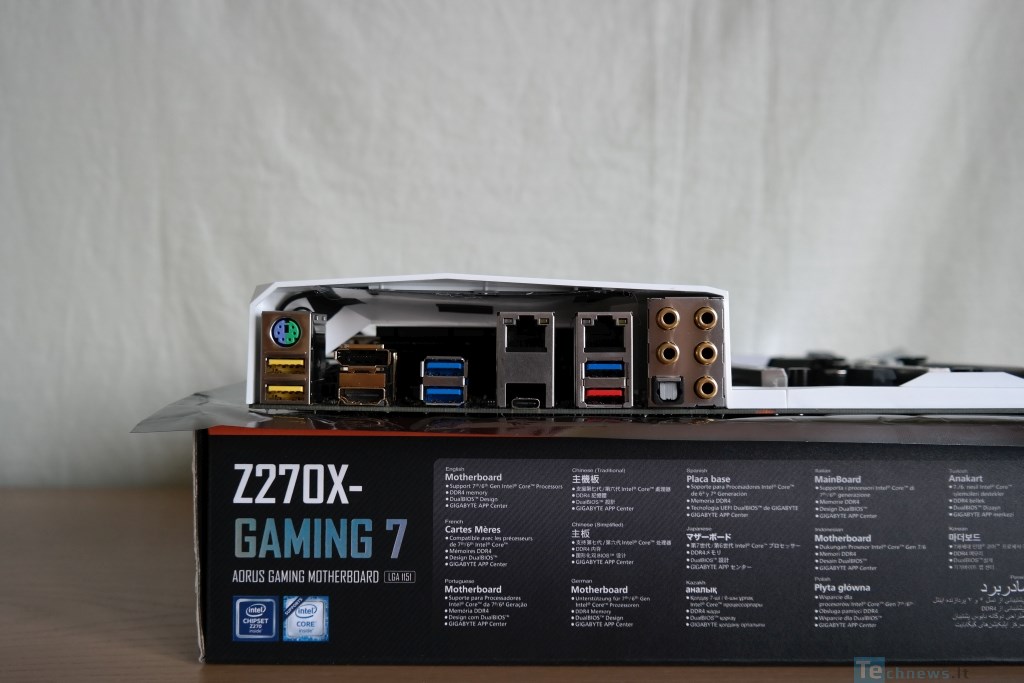

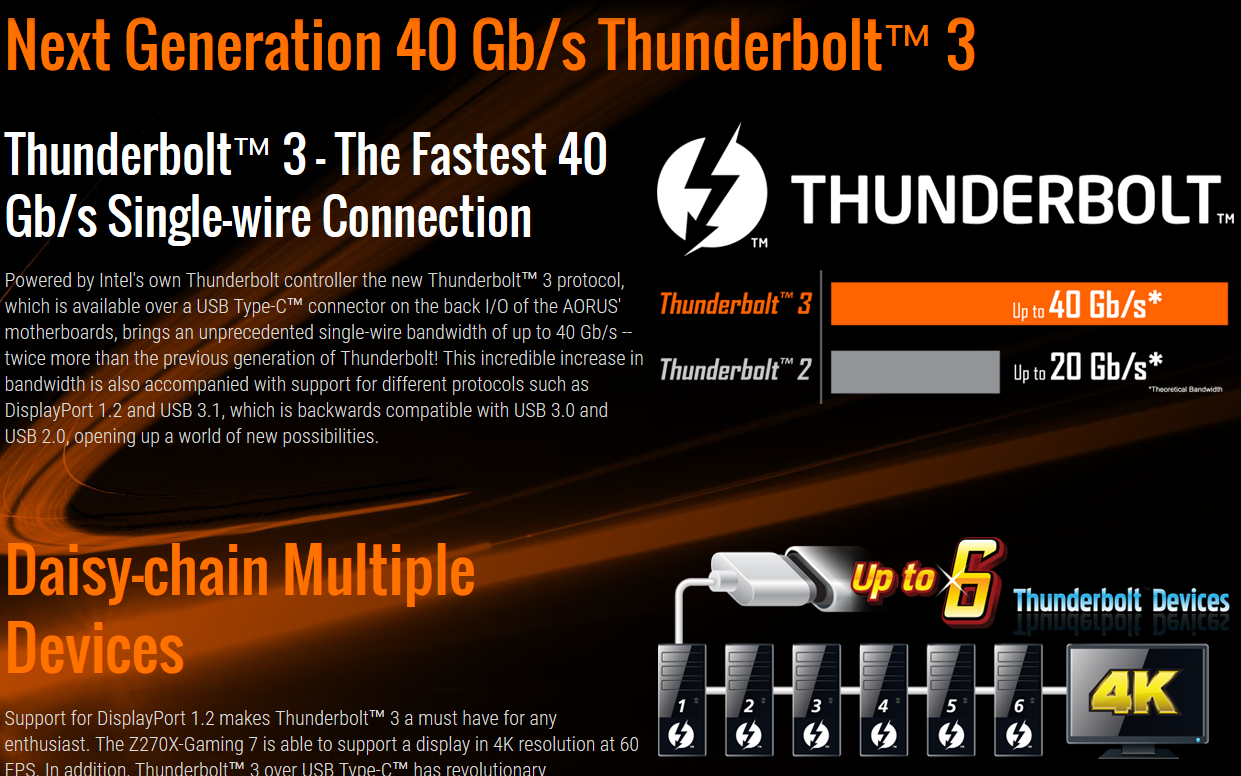

Galinėje I/O panelėje randame 5x USB 3.0 lizdus, iš kurių pažymėti geltona spalva (DAC-UP 2) pasižymi atskira maitinimo grandine ir užtikrina švaresnį signalą išoriniams garso įrenginiams, kaip, pavyzdžiui, DAC’ams. Raudona spalva pažymėtas 10 Gbps siūlantis A tipo USB 3.1 lizdas. C tipo USB 3.1 lizdas apjungtas su „Thunderbolt 3“ (40 Gbps) jungtimi, panaudojus atskirą „Intel JHL6450“ valdiklį. Vaizdui išvesti galima rinktis HDMI 1.4 jungtį. Pastarasis sprendimas nepalaiko 4K@60 Hz, tačiau tai puikiai išpildo čia taip pat esantis DisplayPort 1.2. Vartotojas gali rinktis tarp „Intel I219V“ ir „Rivet Networks Killer E2500“ gigabitinių tinklų.

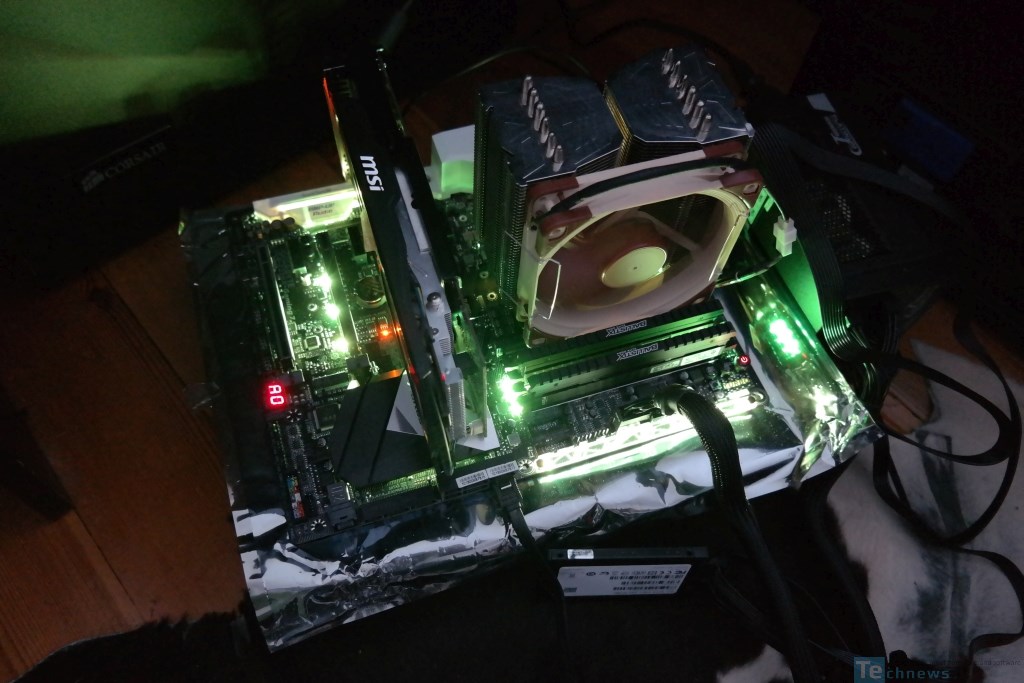

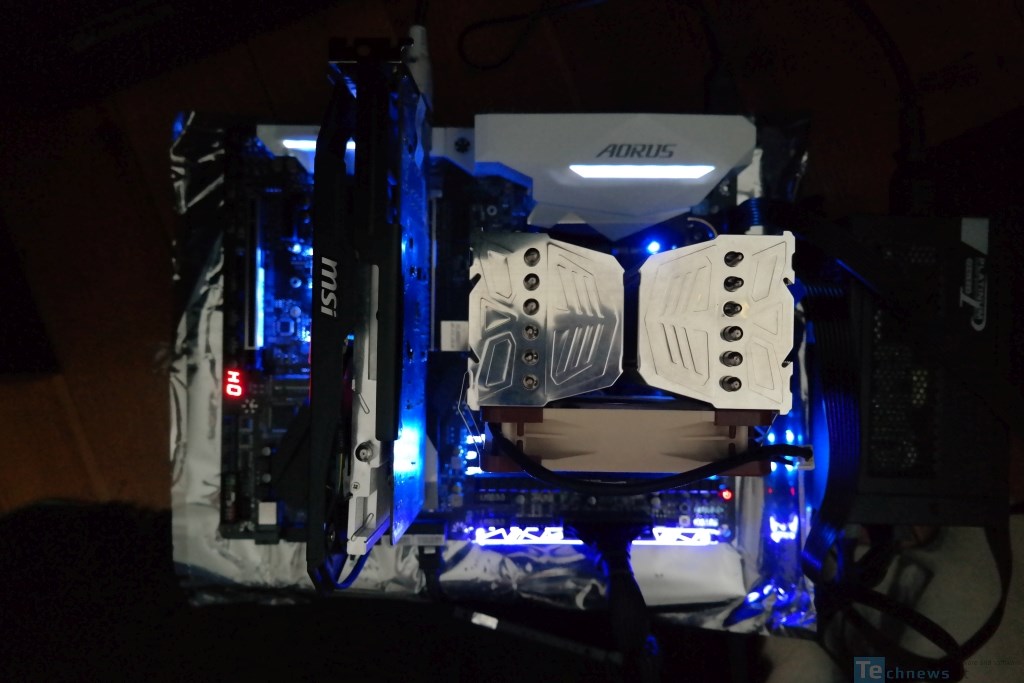

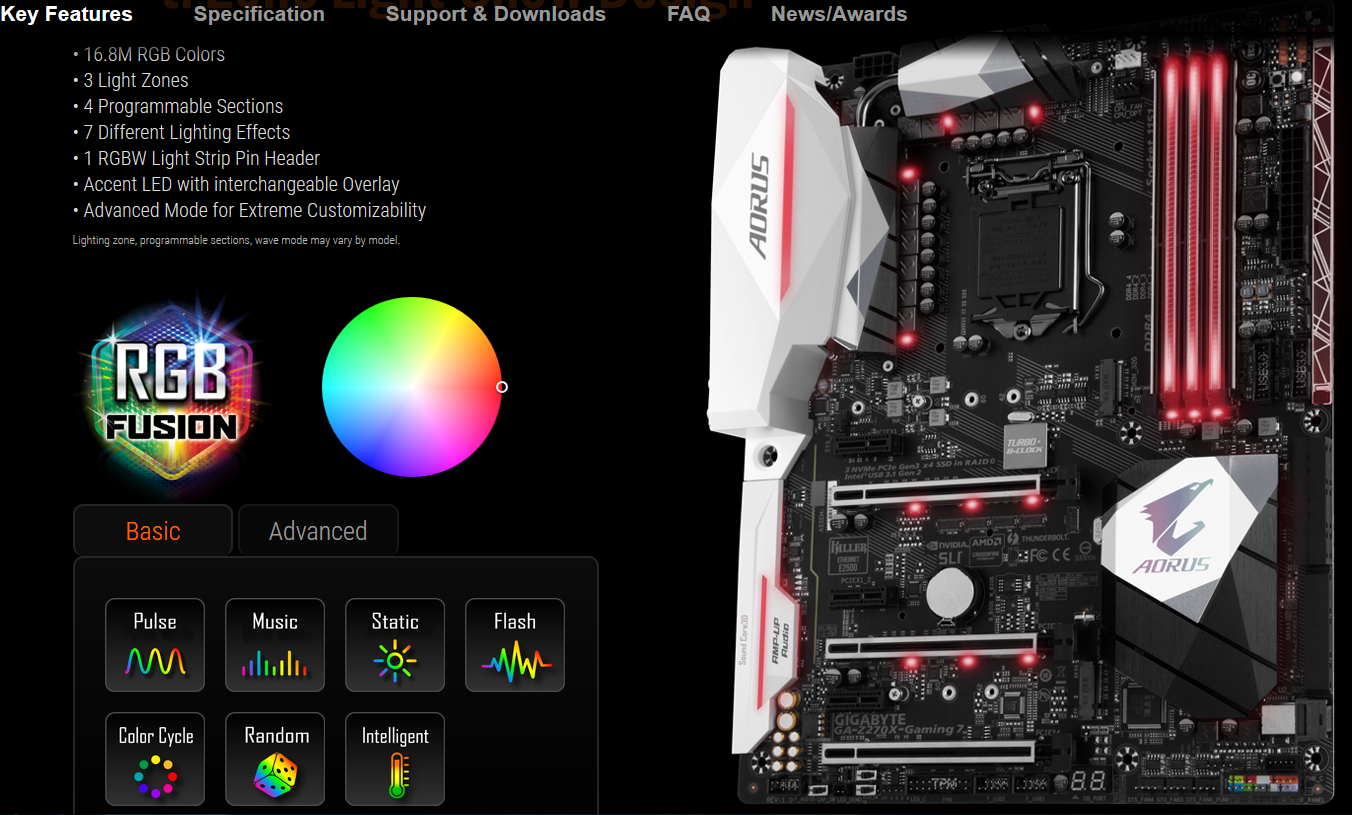

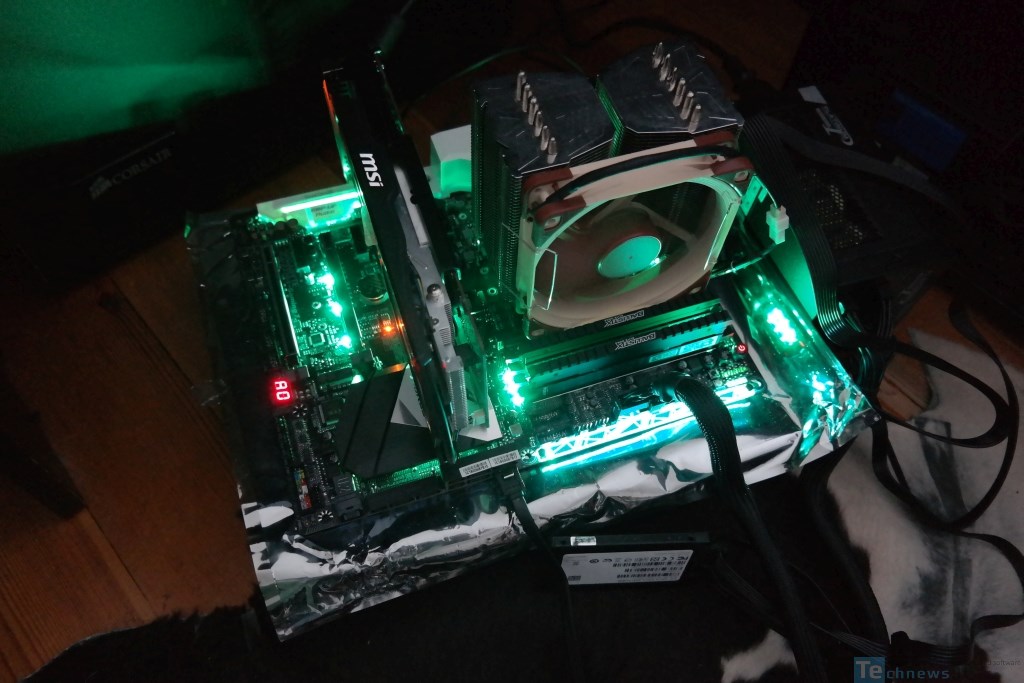

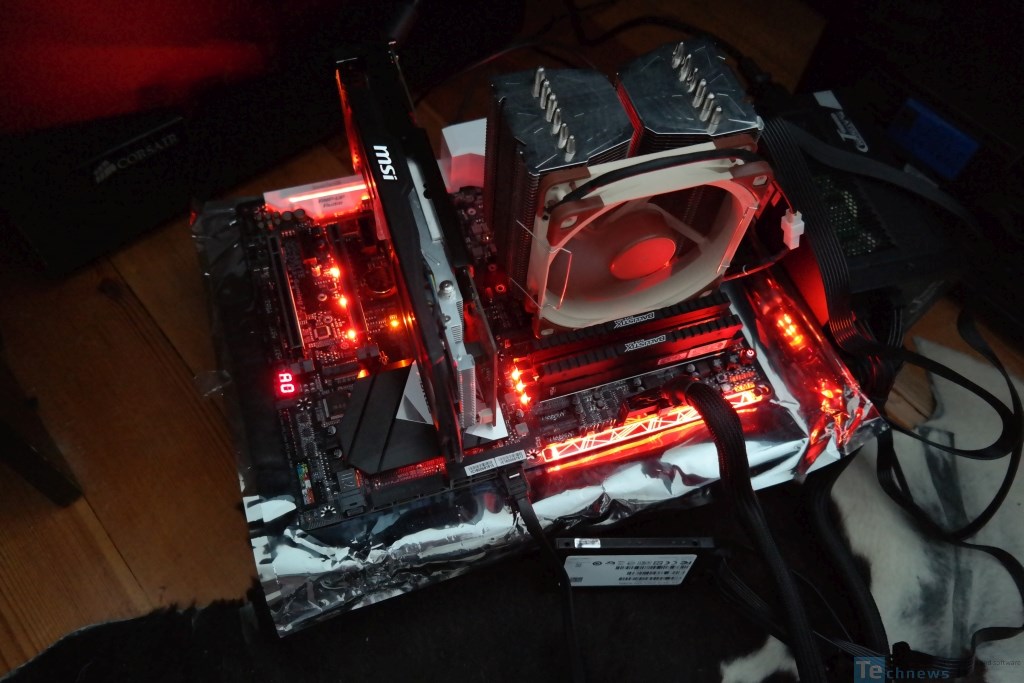

Kaip kažkam bebūtų patetiška, tačiau viena pagrindinių „Gigabyte GA-Z270X-Gaming 7“ savybių yra „RGB Fusion“ – trijose zonose išdėstyta apšvietimo sistema, siūlanti 16,8 mln spalvų, 7 skirtingus apšvietimo efektus ir plačias valdymo galimybes. Įdomu tai, kad „Gigabyte“ RGB LED juostelių prijungimui sumontavo ne 4-pin, bet 5-pin galvutę, papildomai pridedami baltą spalvą, tokiu būdu suteikiant galimybę išgauti grynesnę baltą spalvą bei daugiau atspalvių. Programinės įrangos pagalba kiekvieno iš penkių pinų lokalizacija gali būti perprogramuota leidžiant palaikyti didelę LED RGB juostelių įvairovę.
